文字说明：

如何使用LSI配置RAID1

X服务器中有一些集成LSI SCSI控制器的机型,在开机自检时按CTRL C可以配置两个硬盘的镜像。但是当升级BIOS之后，CTRL C中的一些设置发生了变化，配置方法也较以前的版本有些差异。

新版本的配置步骤：

1.启动服务器，在自检过程中按CTRL C键，进入到菜单(双通道LSI控制器)

2.选择硬盘所在SCSI通道回车

3.选择,回车。

4.发现两个硬盘，选择一个为主盘，在按减号。

5.系统提示按F3保存磁盘的数据，按Delete删除磁盘上的数据。如果这个磁盘上有操作系统，一定要选择F3.完成之后下面的[No]变成[Yes].

6. 在第二个磁盘上[No]的位置按减号：

7.系统警告这个磁盘上的信息会丢失，按DELETE删除这个磁盘上的所有数据，或者按任意键取消。按DELETE，第二个磁盘的[No]也会变成[Yes],重启系统，开始同步磁盘。

旧版本

1) 重启主机 按 CTRL-C 进入配置菜单 ，光标放在第一个通道上，按继续

2) 选择 DEVICE PROPERTIES 可发现硬盘，按回到前一菜单

3) 选择 MIRRORING PROPERTIES 按继续

4) 选择第一块硬盘 ，第三列mirror pair项，按-/+号 将其设为PRIMARY。

5) 选择第二块硬盘 ，第三列mirror pair项，按-/+号 将其设为SECONDE

6) 按ESC ，选择“SAVE CHANGE THEN EXIT THIS MENU”，按继续

7) 按ESC ，选择“EXIT THE CONFIGURATION UTITILY”，按继续

使用RAID的情况，最少你要装ServeRaid这个软件，一般你装最新的就OK了，随机应该有配，没有就去IBM网站上下载。

除了给你看到当前RAID的信息，是否有坏盘，更可以提前给你PFA警告，预测盘是否还在稳定运行。

如果想全面管理你的IBM硬件，装Director吧。

ibmx335/ibmx336服务器做RAID阵列的图文方法

ibm x335/x336服务器做RAID方法如下：

阵列要求：硬盘至少2块，盘体 容量 速度 品牌必须均可一样

一，首先，起动机器自检CPU 内存 硬盘等硬件是否正常(如果不认请正确检查)

二，如果硬件一切正常，那现在我们就开始做阵列

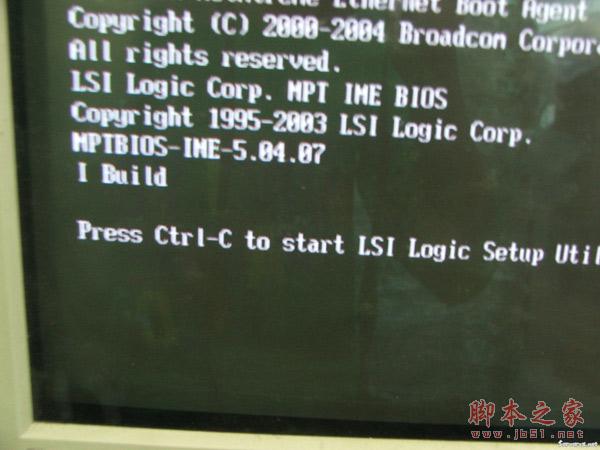

当服务器检测到如图一时，按‘CTRL+C’进入阵列主菜单

如图二，’主菜单’ 上下键 选择’RAID PROPERTIES’ ‘ENTER’进入

如图三进入阵列主选项将选项移到’ARRAY DISK’栏下(查看硬盘是否全认)

当 ‘ARRAY DISK’栏下为’NO’时 选择加减号将’NO’转为’YES’

方法如下：

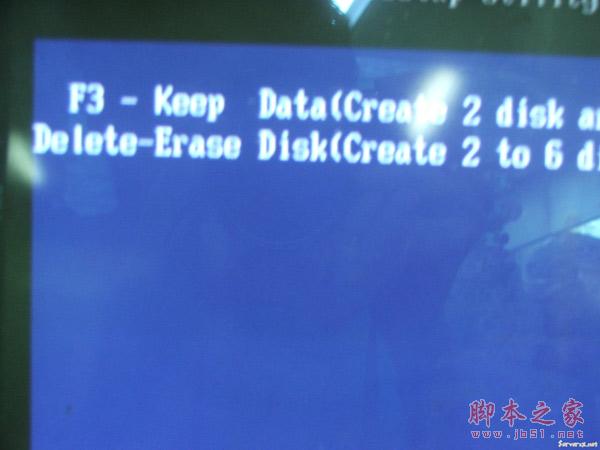

1‘使用加减号将’NO’转’YES’ 按’F3’如·下图

注意：当有余阵列时，会提示按 ‘DELETE’键做阵列如图四

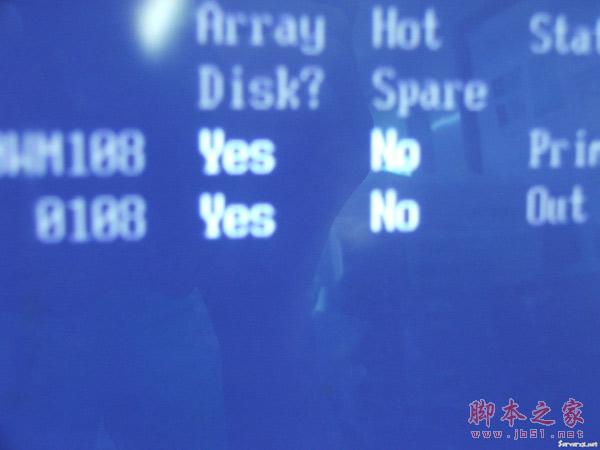

做好后，’ARRAY DISK’栏下均为’YES’如图五按’ESC’返回图六

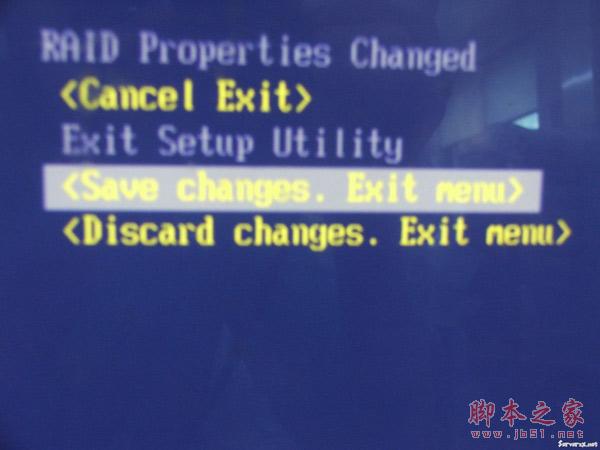

图六，选择’ SAVE CHANGES, EXIT NENU’确定保存如图七

图七

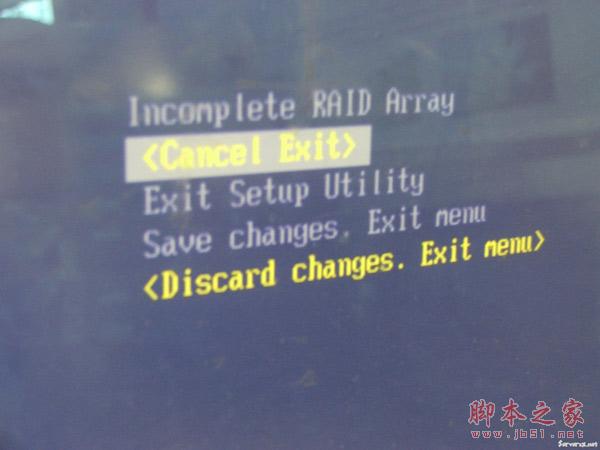

图八，按’ESC’返回到图八选择 ‘DISCARD CHANGES,EXIT NENU’重启即可

删除RAID阵列

如图1如何删除阵列

图2按.’F2’或’TAB’键选择到‘DELETE ARRAY’确定即可

图3阵列被删除了
