cad单位_1分钟带你摸透CAD中的各种比例！这些比例你都搞清楚了吗？

在CAD中关于比例的设置有非常多，像绘图比例、全局比例、测量单位比例、打印比例等等，很多初学的小伙伴简直看得一头雾水，傻傻分不清楚，别担心，小编今天就来给大家讲一讲CAD中经常会混淆的几个比例，帮助大家更好地理解。
一、常用比例1、绘图比例
CAD里的绘图比例都是默认1:1的，这是什么意思呢？意思是，在CAD里，绘制1mm长的距离就等于是实际的1mm了~2、全局比例

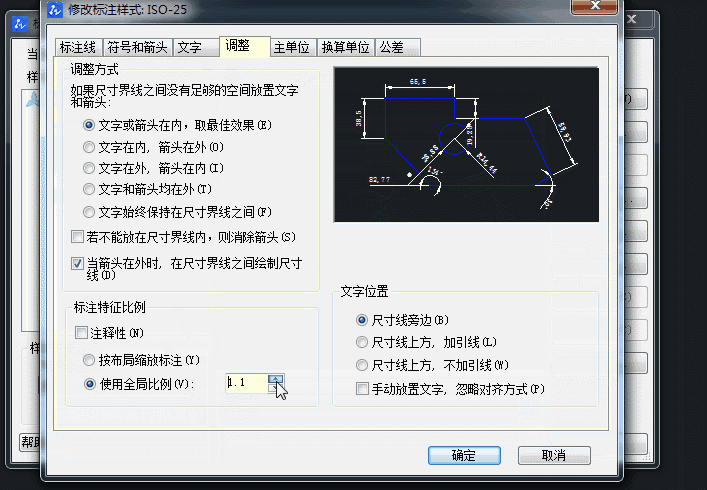

全局比例在【标注样式管理器】——【调整】里，这个比例是用来调整CAD中标注的数字和箭头的比例大小的~

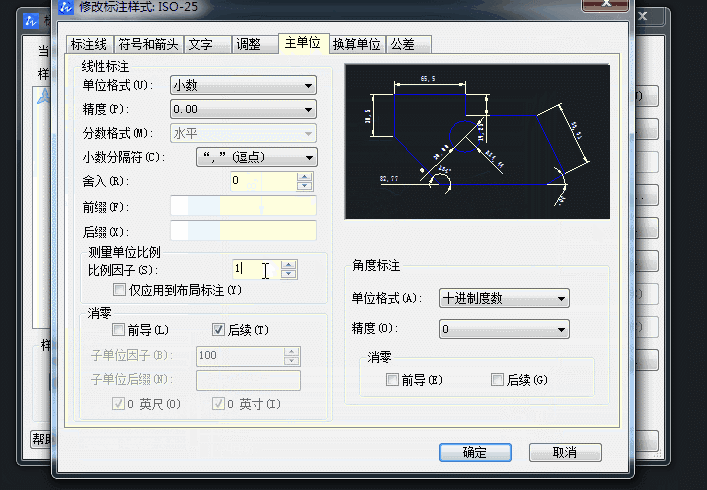

2、测量单位比例
这个比例也是在【标注样式管理器】——【调整】里，它的作用是放大或缩小标注的数值，我们在【比例因子】中输入的数值就是放大的倍数~

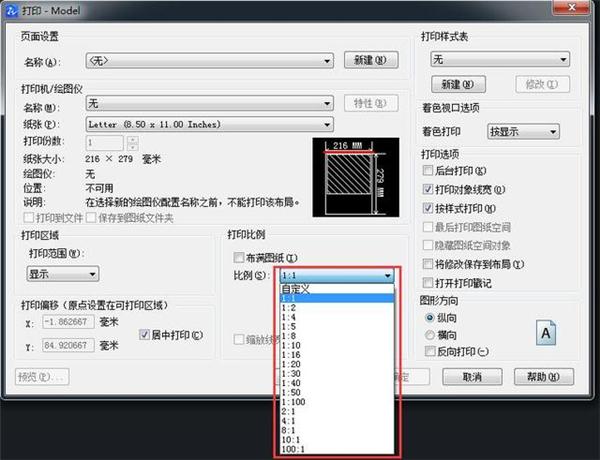

3、打印比例
我们在CAD中绘制的图形通常都要打印来，打印的时候也需要按照比例来打印，这里的比例反应的是图形与实物的关系~

二、绘图比例的设置1、比例列表

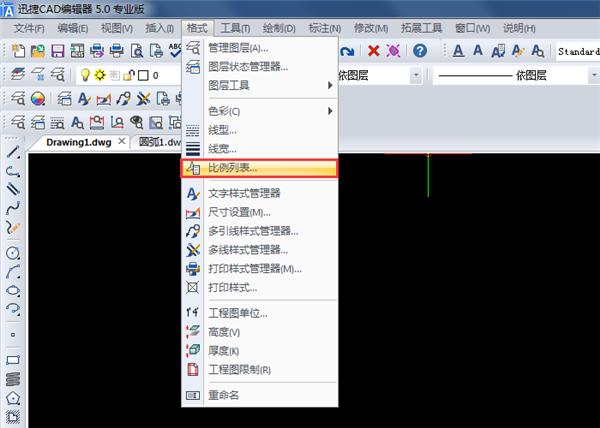

前面我们说到，CAD里的绘图比例都是默认1:1的，那么这个比例可不可以改呢？当然可以啦！以【迅捷CAD编辑器】为例，我们点击【格式】——【比例列表】~

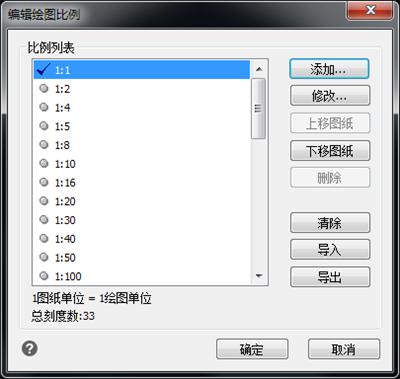

2、选择比例
在【编辑绘图比例】中我们可以看到这里有很多比例可以选择~

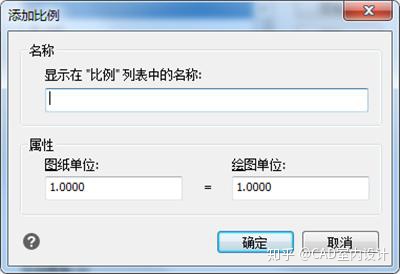

3、添加比例
当然我们也可以自己添加比例，点击【添加】——【修改】，就可以在这里设置自己想要的比例了~

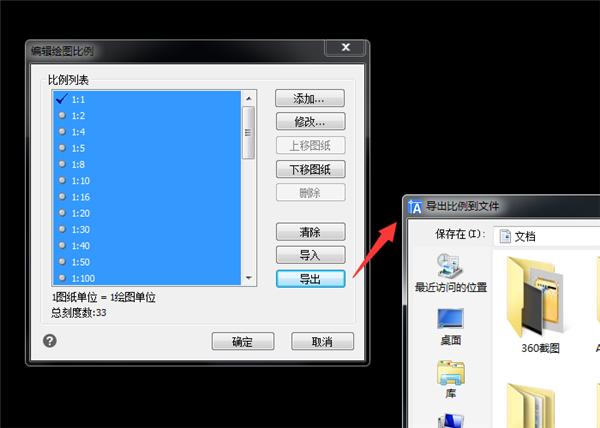

4、导出
最后我们点击【导出】，就可以导出比例到文件中啦！

这就是小编今天要分享的内容啦！你还知道CAD中有哪些比例吗？欢迎在评论区留言哦！
