前言

在智能化弱电行业中，涉及到摄像头的远距离传输，我们都会给客户推荐使用光纤。光纤作为传输系统主要是由光纤跳线、尾纤、终端盒、耦合器等设备组成。下面我们一起来聊聊这些光纤配套设备的作用与接法！ 正文

1、光纤接头

说起光纤跳线，总会想到一个很尴尬的现状，就是很多智能化弱电新人分不清楚光纤接头类型，分不清我们平时口中的大方头、小方头、圆旋头对应的英文缩写型号。其实这些接头英文缩写在弱电项目中经常被提到，但最常用的光纤接头主要有以下4种。

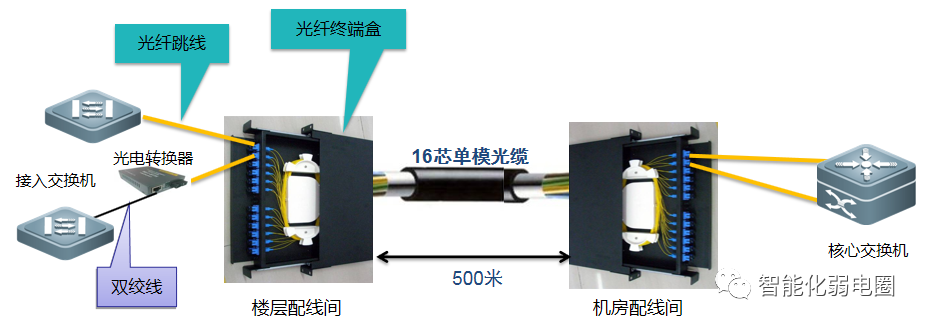

光纤连接示意图

①大方头接头大方头接头即SC型接头，其外壳呈矩形，所采用的插针与耦合套筒的结构尺寸与小方头完全相同。大方头跳线采用了插拔销闩式的紧固方式，不需要旋转，插拔操作很方便，而且介入损耗波动较小。具有抗压强，安装密度高等优点，这种接口在光纤收发器中较为常见！

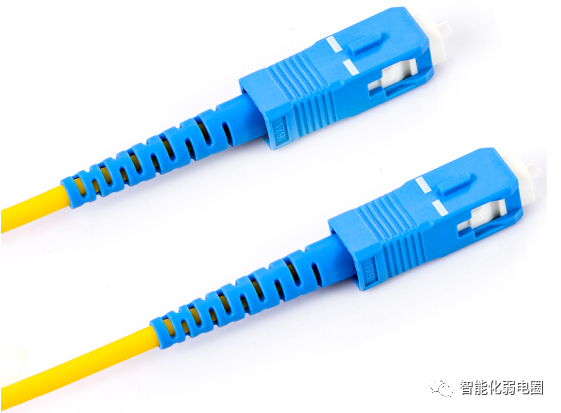

大方头SC接口

②小方头接头小方头接头即LC型接头，小方头接头采用模块化插孔(RJ)闩锁的紧固方式ÿ
