原标题：手机自助维修DIY: 三星Galaxy Note 5全拆解

今日猫妹给大家带来的是三星Galaxy Note5的拆解教程，撇开棒子国不说，单说Note5这款机猫妹是非常喜欢的，无论颜值硬件还有对猫妹最重要的拍照功能都是棒棒斯密哒~。

补充一下，猫妹是非常爱国的，猫妹一直用的是我国产小米手机，绝对不是因为猫妹穷买不起棒子机!

好了，下面直奔主题。

拆机工具：撬片(或拆机名片卡)、撬棒、吸盘、螺丝刀、取卡针

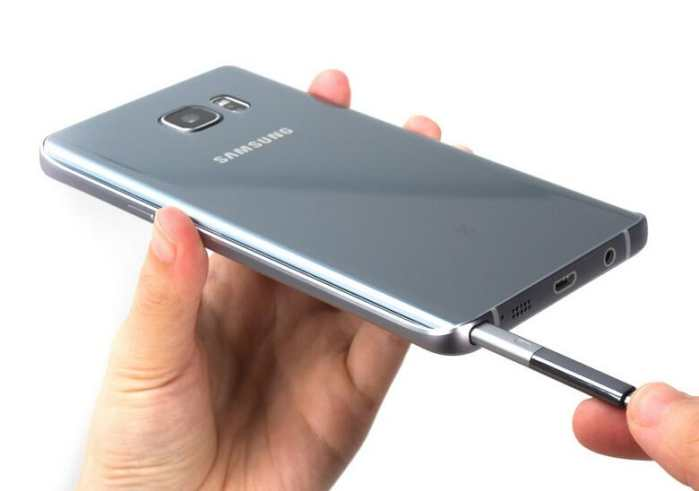

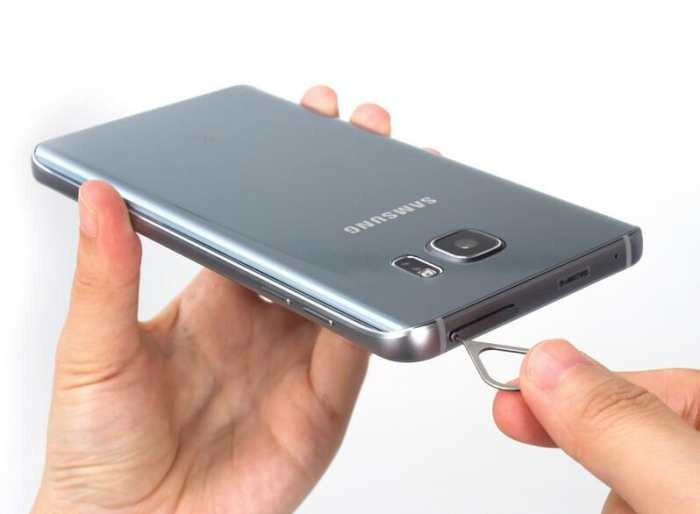

步骤一：取下SIM卡托和触摸笔

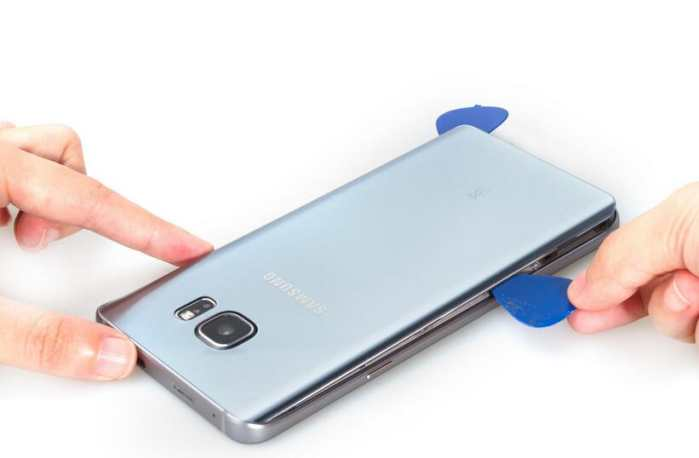

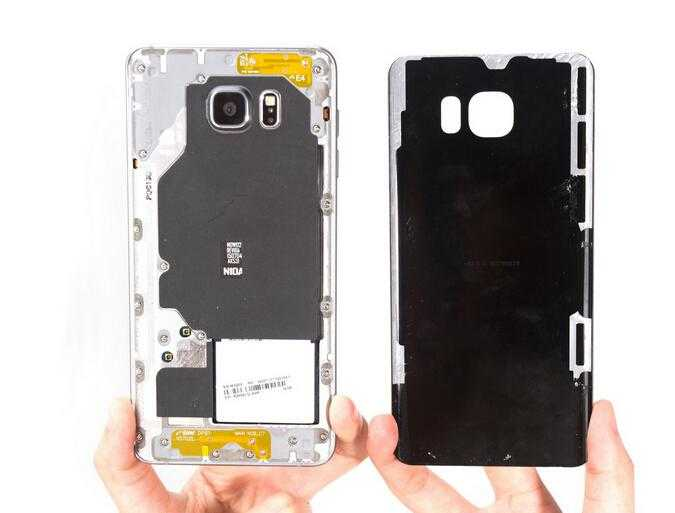

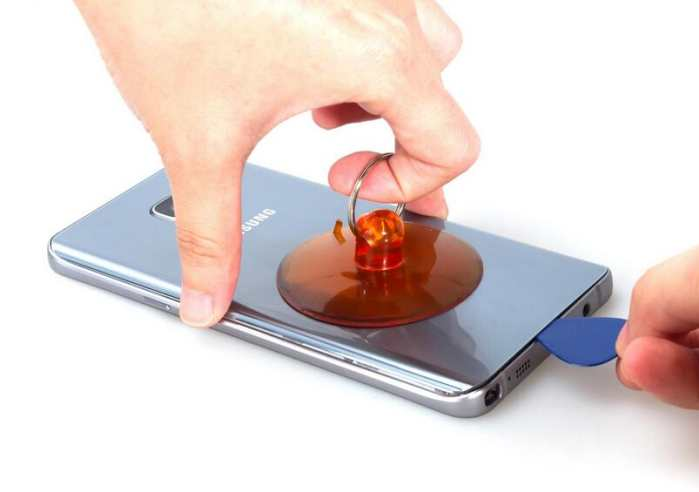

步骤二：拆后盖，加热，撬片插入滑动，上吸盘，撬片反复滑动，重复这个过程直至取下后盖(猫妹要提醒下各位，一定要小心再小心，因为胶很多，加上是玻璃后盖，易碎)

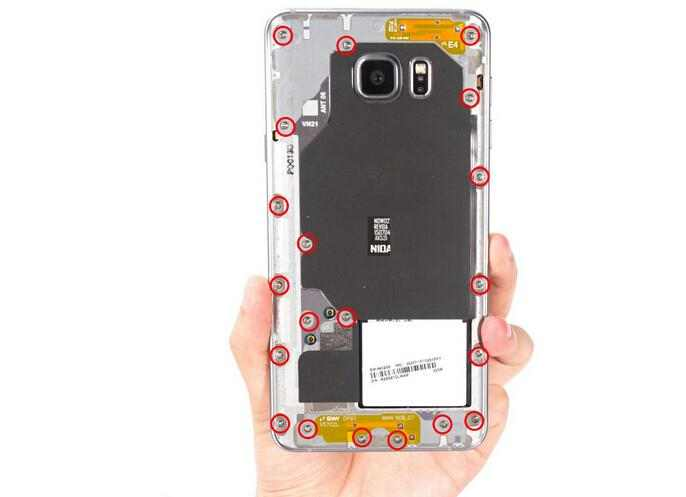

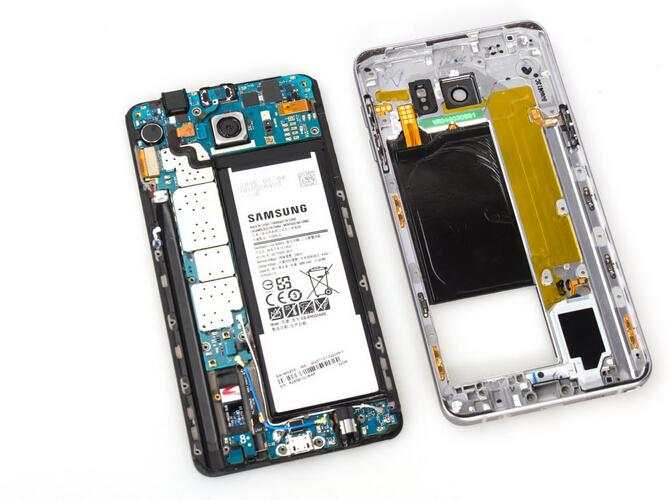

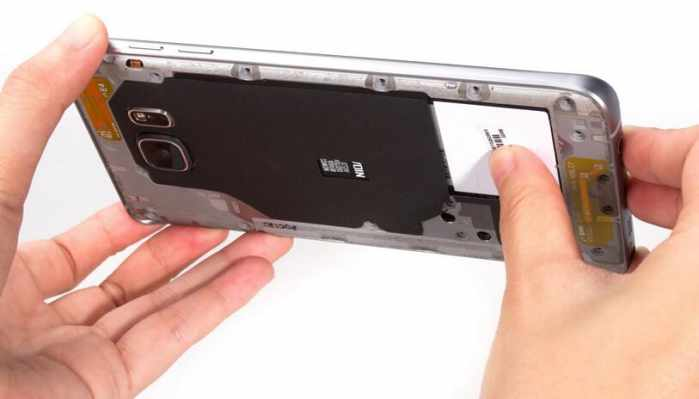

步骤三：取下中框，拆螺丝(20颗螺丝)，分离中框与屏幕(分离中框和屏幕的时候同样要注意适度用力，也是因为胶)

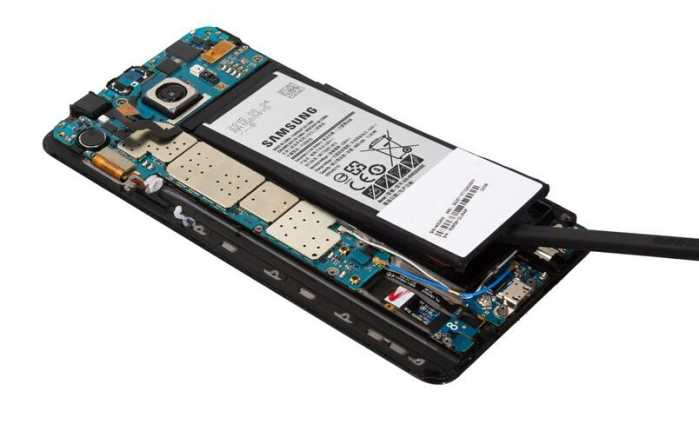

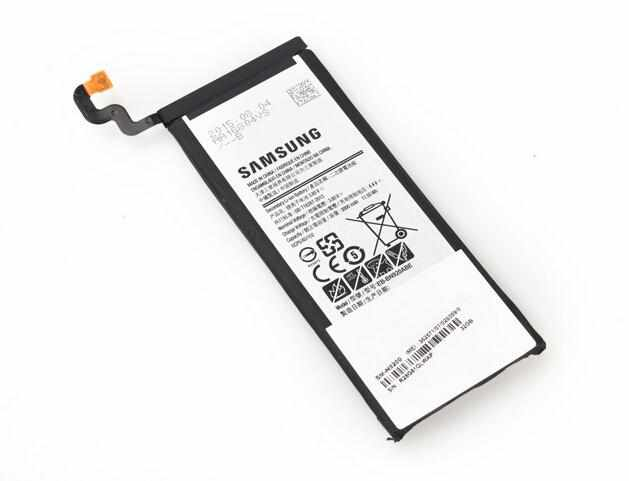

步骤四：拆下电池，将电池接头扣下，并将电池撬动起来，胶很强力，猫妹再次提醒要小心.....

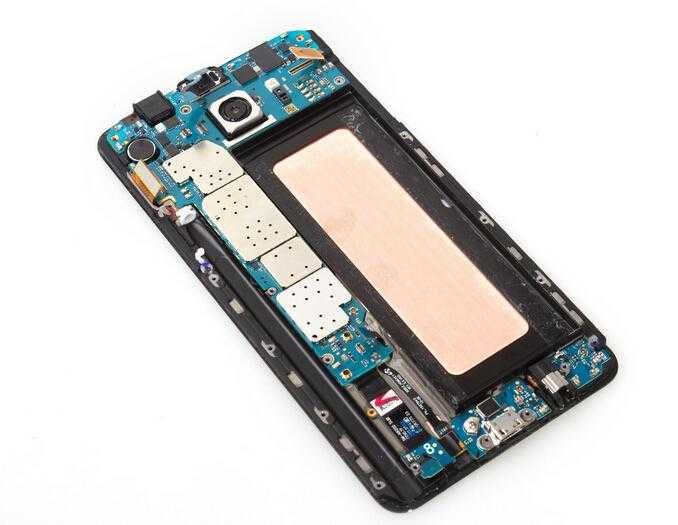

步骤五：拆下主板，先拆掉两条信号线；再将屏幕接口、耳机接口、home键接口扣下；再将尾插排线的排扣扣开；最后取下主板

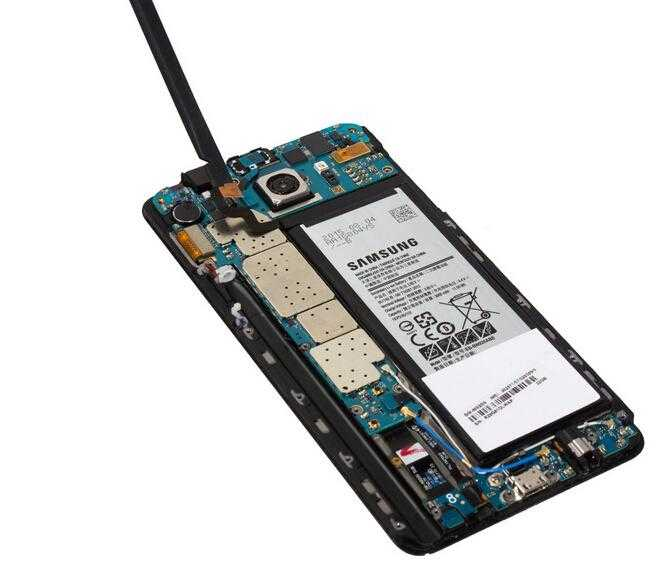

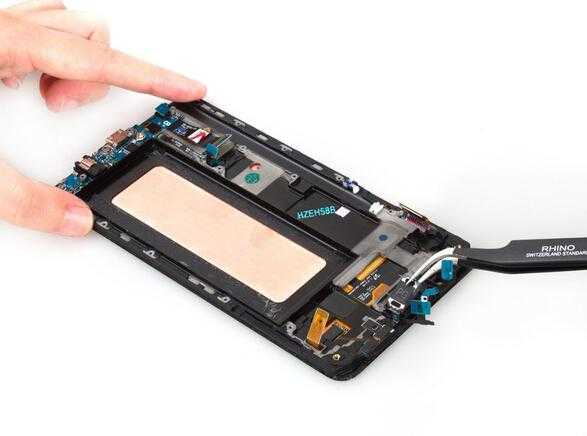

先拆掉两条信号线(蓝色、白色)

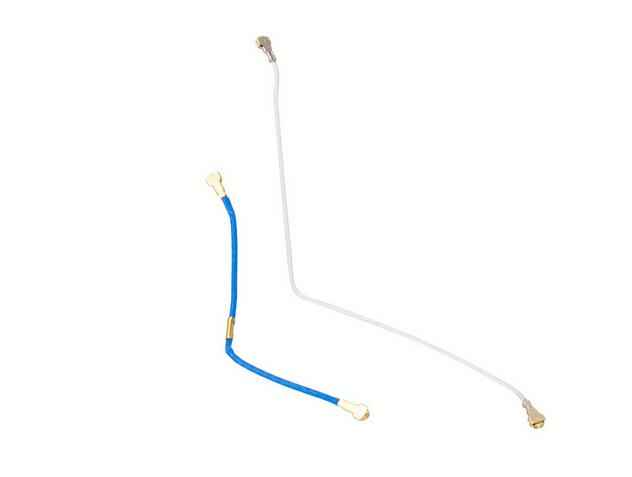

信号线

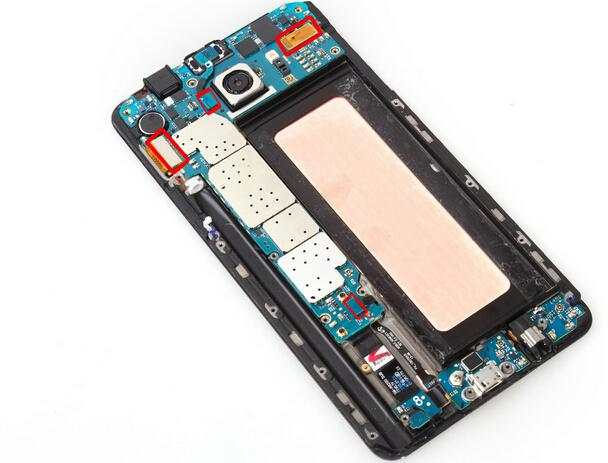

屏幕、耳机、Home键与主板连接排扣如图

扣下屏幕、耳机、Home键与主板连接排扣

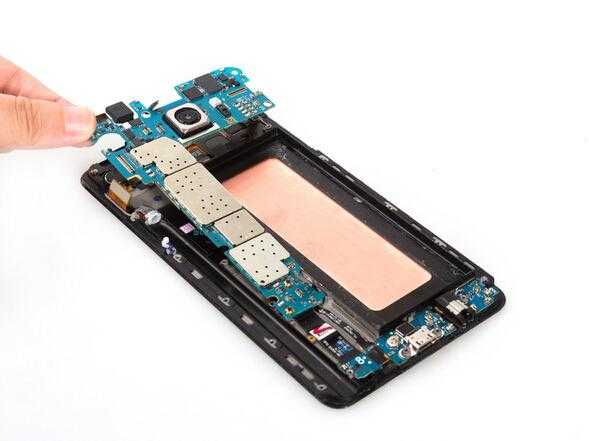

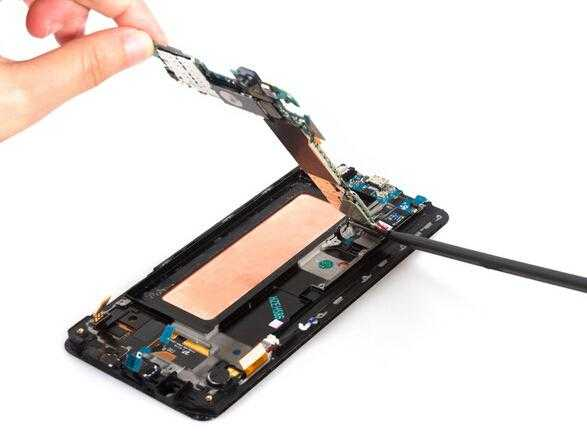

拿起主板

扣开尾插排线排扣

取下主板

步骤六：拆掉主板上的小零配件(前摄像头、后摄像头、免提送话器)

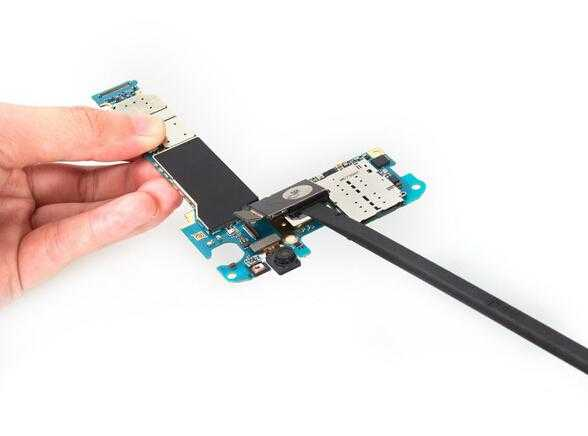

撬开后置摄像头与主板连接的排扣

注意有胶的部分

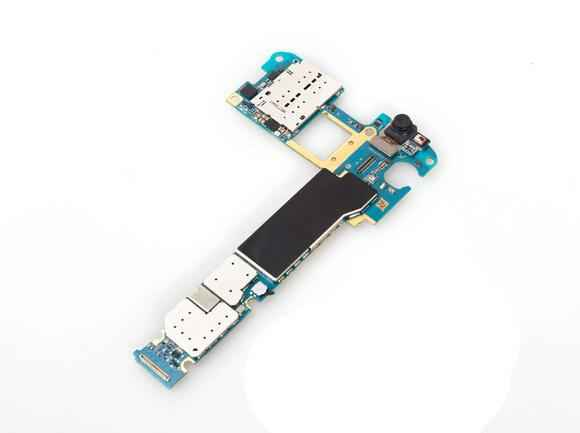

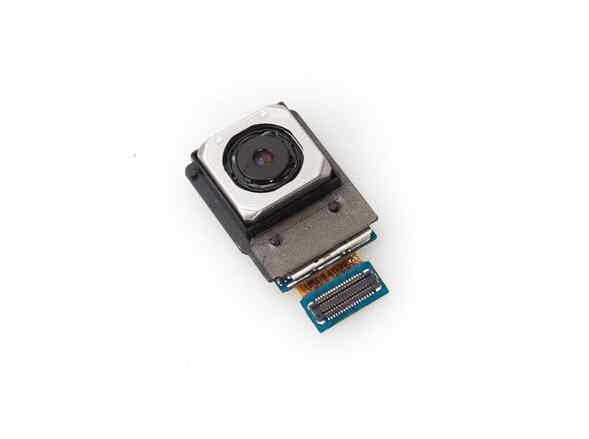

后置摄像头

拆掉前摄像头、送话器

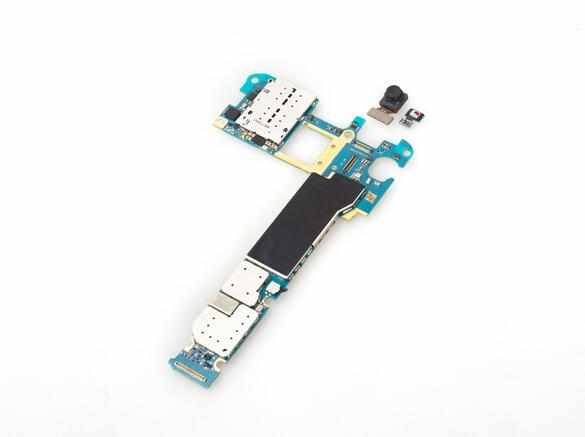

拆下来的前摄像头、送话器

步骤七：拆掉屏幕框上的小零件，听筒、震动马达

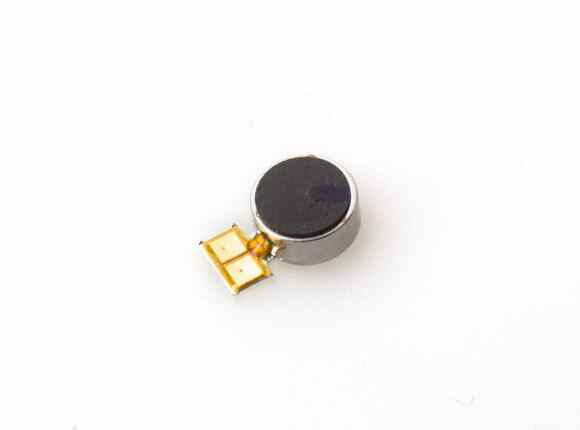

震动马达

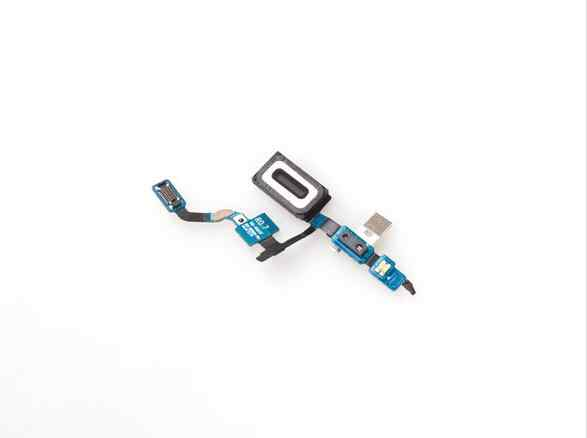

听筒

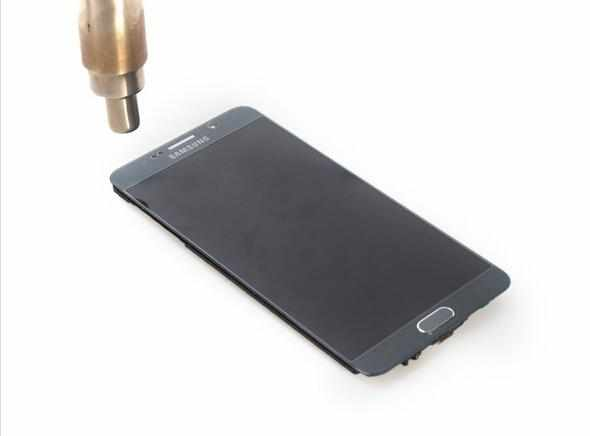

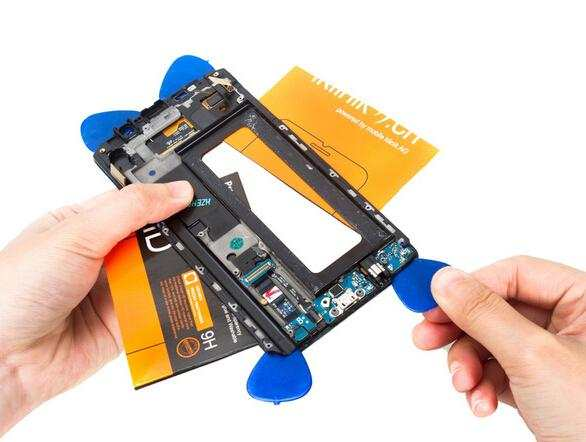

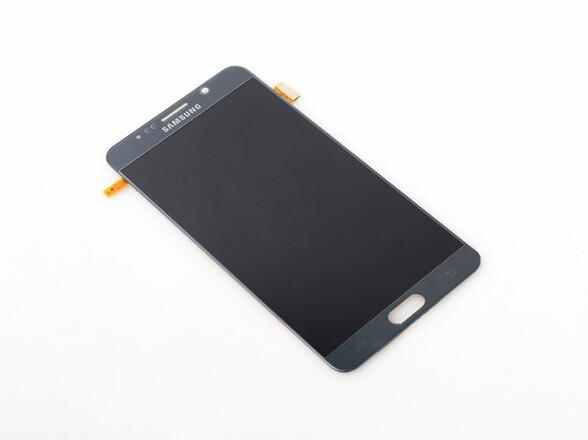

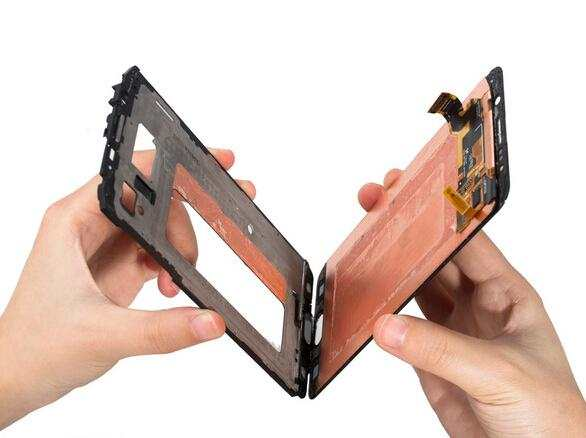

步骤八：分离屏幕框和屏幕(最危险难度最大的一步，屏幕容易弄坏，胶强，一万个小心)

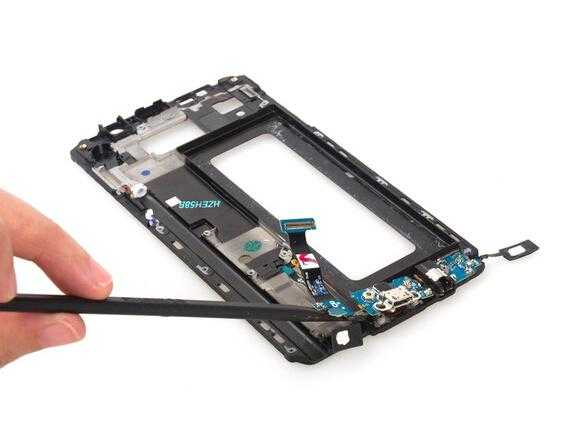

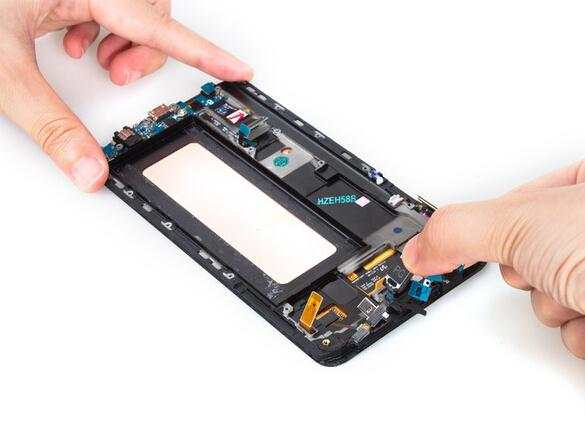

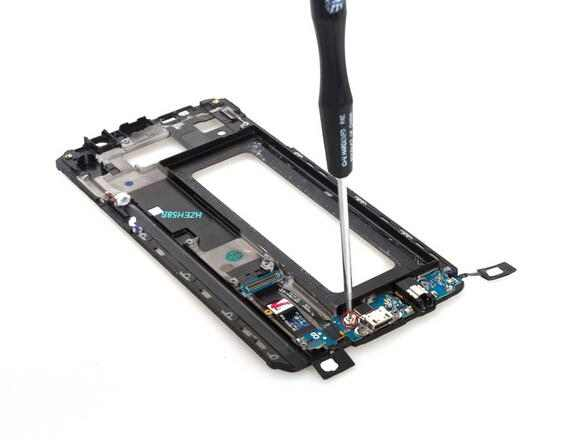

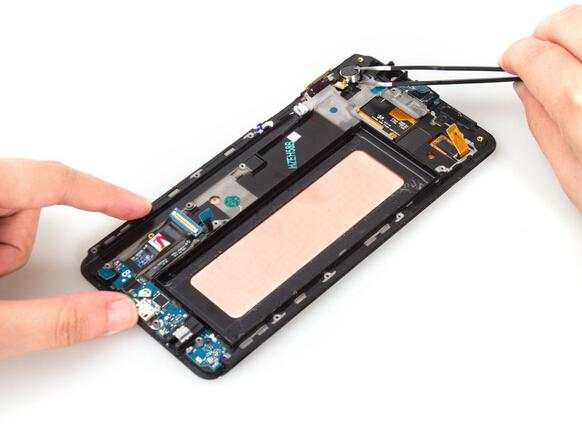

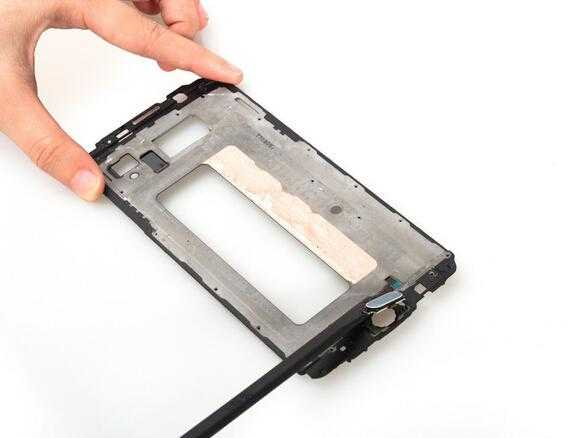

步骤九：拆掉屏幕框的零件，尾插排线和Home键排线

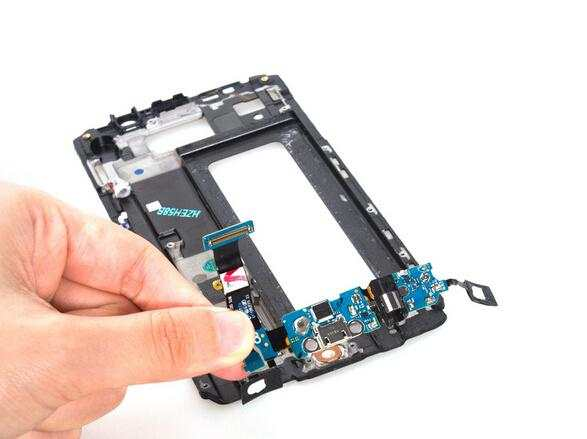

取下尾插排线

注意胶的部分

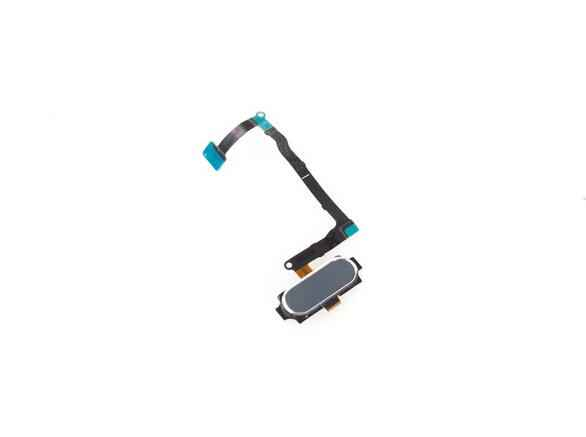

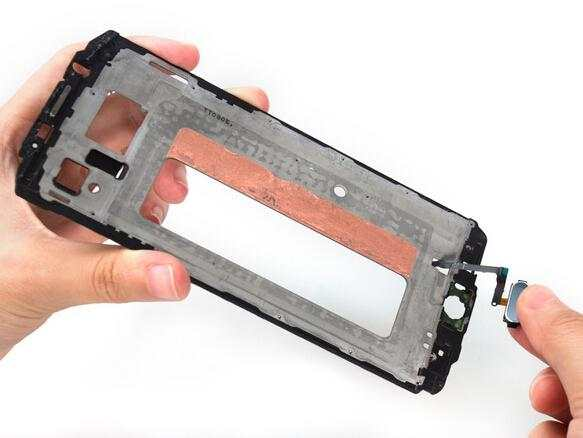

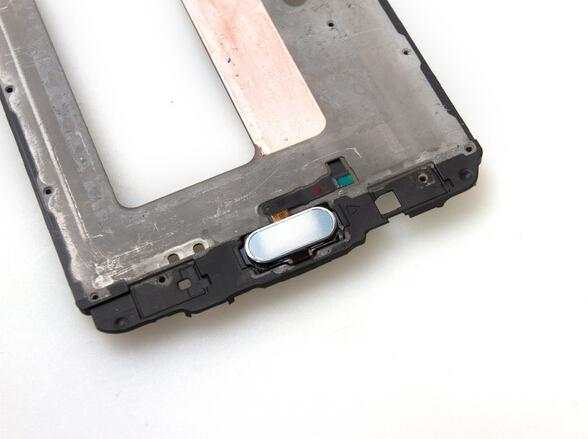

Home键排线

步骤十：打完收工，全家福

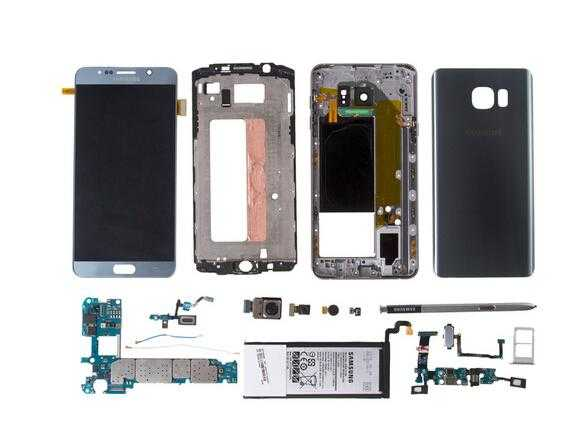

全家福

各位需要动手的小伙伴，因为胶的原因，Note5拆起来还是比较吃力的，特别是屏幕和屏幕框分离的那一步，千万要小心，屏幕要是弄坏可是很贵的哦，当然，你如果恰好是要换屏幕的话，那就不用那么小心了。

好了，以上就是三星Galaxy Note5的全机拆机图解。
