trunk端口_基础2交换机Trunk端口配置（VLAN互访）

一 组网需求：

1．SwitchA与SwitchB用trunk互连，相同VLAN的PC之间可以互访，不同VLAN的PC之间禁止互访；

2．PC1与PC2之间在不同VLAN，通过设置上层三层交换机SwitchB的VLAN接口10的IP地址为10.1.1.254/24，VLAN接口20的IP地址为20.1.1.254/24可以实现VLAN间的互访。

二 组网图：

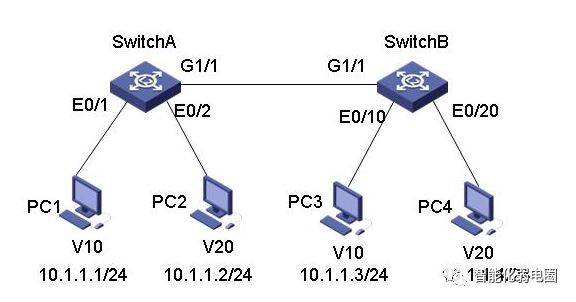

1．VLAN内互访，VLAN间禁访

2．通过三层交换机实现VLAN间互访

三、配置步骤

1) 实现VLAN内互访VLAN间禁访配置过程

SwitchA相关配置：

1．创建(进入)VLAN10，将E0/1加入到VLAN10

[SwitchA]vlan 10

[SwitchA-vlan10]port Ethernet 0/1

2．创建(进入)VLAN20，将E0/2加入到VLAN20

[SwitchA]vlan 20

[SwitchA-vlan20]port Ethernet 0/2

3．将端口G1/1配置为Trunk端口，并允许VLAN10和VLAN20通过

[SwitchA]interface GigabitEthernet 1/1

[SwitchA-GigabitEthernet1/1]port link-type trunk

[SwitchA-GigabitEthernet1/1]port trunk permit vlan 10 20

SwitchB相关配置：

1．创建(进入)VLAN10，将E0/10加入到VLAN10

[SwitchB]vlan 10

[SwitchB-vlan10]port Ethernet 0/10

2．创建(进入)VLAN20，将E0/20加入到VLAN20

[SwitchB]vlan 20

[SwitchB-vlan20]port Ethernet 0/20

3．将端口G1/1配置为Trunk端口，并允许VLAN10和VLAN20通过

[SwitchB]interface GigabitEthernet 1/1

[SwitchB-GigabitEthernet1/1]port link-type trunk

[SwitchB-GigabitEthernet1/1]port trunk permit vlan 10 20

2 )通过三层交换机实现VLAN间互访的配置

SwitchA相关配置：

1．创建(进入)VLAN10，将E0/1加入到VLAN10

[SwitchA]vlan 10

[SwitchA-vlan10]port Ethernet 0/1

2．创建(进入)VLAN20，将E0/2加入到VLAN20

[SwitchA]vlan 20

[SwitchA-vlan20]port Ethernet 0/2

3．将端口G1/1配置为Trunk端口，并允许VLAN10和VLAN20通过

[SwitchA]interface GigabitEthernet 1/1

[SwitchA-GigabitEthernet1/1]port link-type trunk

[SwitchA-GigabitEthernet1/1]port trunk permit vlan 10 20

SwitchB相关配置：

1．创建VLAN10

[SwitchB]vlan 10

2．设置VLAN10的虚接口地址

[SwitchB]interface vlan 10

[SwitchB-int-vlan10]ip address 10.1.1.254 255.255.255.0

3．创建VLAN20

[SwitchB]vlan 20

4．设置VLAN20的虚接口地址

[SwitchB]interface vlan 20

[SwitchB-int-vlan20]ip address 20.1.1.254 255.255.255.0

5．将端口G1/1配置为Trunk端口，并允许VLAN10和VLAN20通过

[SwitchA]interface GigabitEthernet 1/1

[SwitchA-GigabitEthernet1/1]port link-type trunk

[SwitchA-GigabitEthernet1/1]port trunk permit vlan 10 20
