前言：相信很多朋友都会遇到这样的问题，就是电脑有点小问题，一般的男生都会自己动手维修。但是，有些人不是经常维护PC，有可能把主板上的路线(比如开关on/down、重启reset、电源指示灯power Led、HDD Led硬盘指示灯)拔掉之后，不知道怎么插回去了。

今天，柴刀大哥就班门弄斧给菜鸟朋友来讲下怎么接这些控制面板的跳线，老鸟可以直接无视，请翱翔绕道，谢谢！

请看下图，我们一般知道这种控制面板的跳线接在主板上一般有10pin针，其中有一处是空针。一般的电脑主板上，关于跳线都会有PCB板印刷好的小字说明，但是有些MINI机箱经常由于主板空间不够，不会印刷指示说明文字。这时，如果有人把线拔了，就要注意怎么接跳线，不过接错了也不会短路，只是有可能你的PC点不亮，或者不能重启、关机，看不到HDD指示灯和Power指示灯。

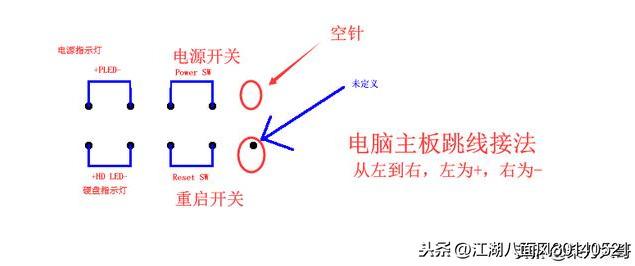

正确的做法是：我们以下图为参考，我们以空针处为参照物，空针一般位于10pin最右上方，没有pin脚，其下是未定义的Pin,有Pin脚；排除这两Pin之后，我们把上下两排PIn分开，上排从左到右依次是power LED;Power Swith;下排从左到右依次是HDD LED、Reset Switch，注意PIN的+和-不要接反，一般左是+，右是-，如果Pin上没有标明正负极，一般黑色的是负极，白色红色的是+极。

接好后，可以试一下开关机，如果正常，HDD LED和Power Led都会亮绿色，电源开关能够正常开启PC。

PC主板跳线接法

朋友们，看事容易做事难，希望以上的小知识点，能帮到大家，喜欢的话就点个赞或者转发！
