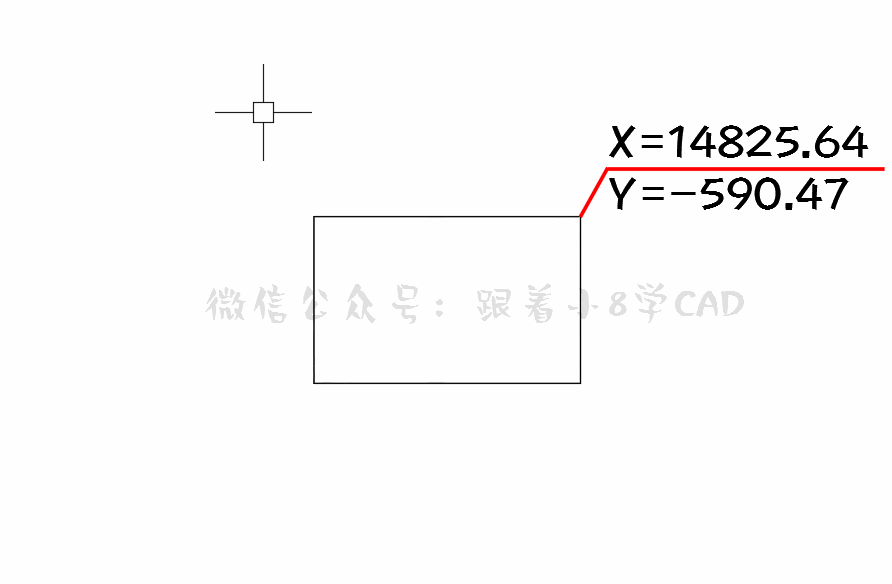

CAD坐标标注功能

▼▼▼

不使用插件，也可以快速标注CAD点坐标数值；CAD“动态块”和字段命令的综合使用技巧，简单几个步骤，快速实现批量标注的功能。

制作普通块01制作普通块使用“块占位符”

将要标注的“坐标数值”样式做成块。

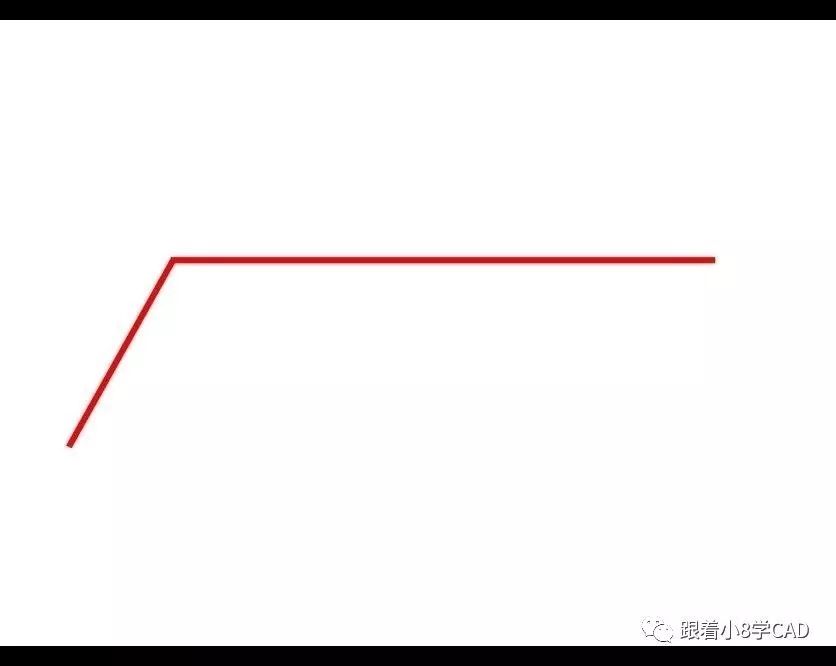

1、打开使用线段或者多段线绘制如图示的折线，用于示范CAD点坐标的标注样式；

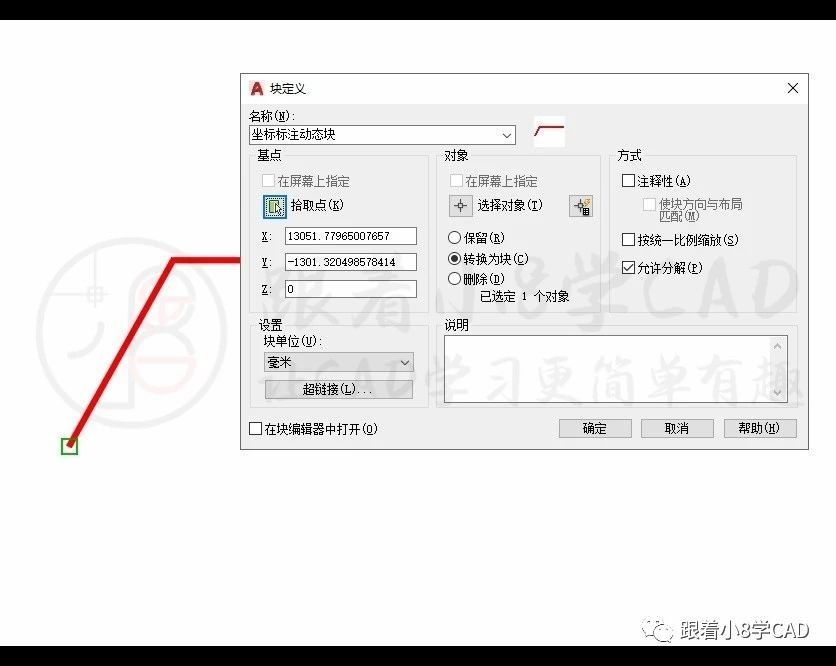

2、定义块命令快捷键B，将画好的线段定义为块，设置名称和指定块的基点(注意块的基点位置)；

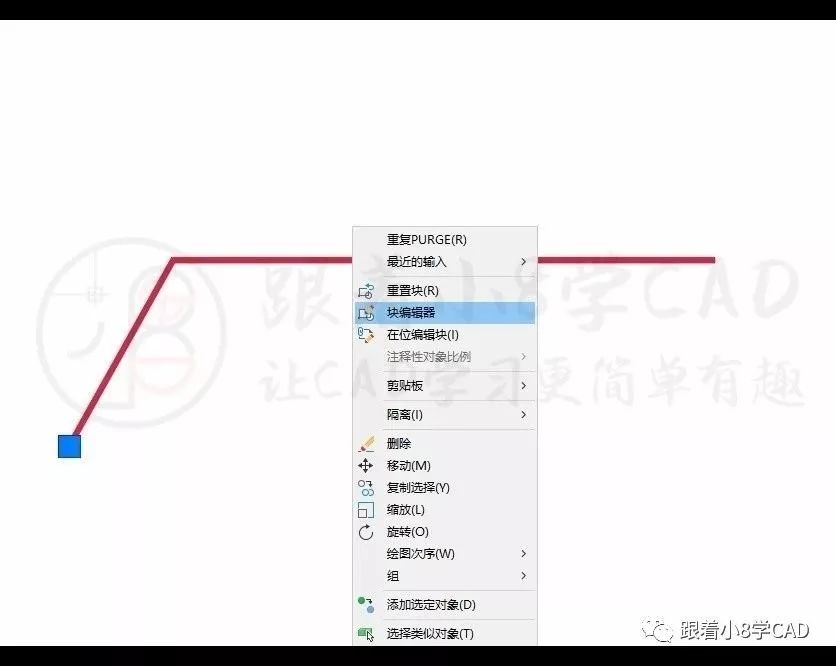

3、右键鼠标选择制作好的块对象，选择“块编辑器”进入块编辑器对块内容继续编辑完善；

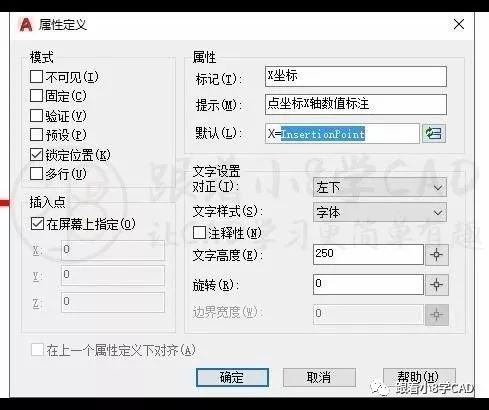

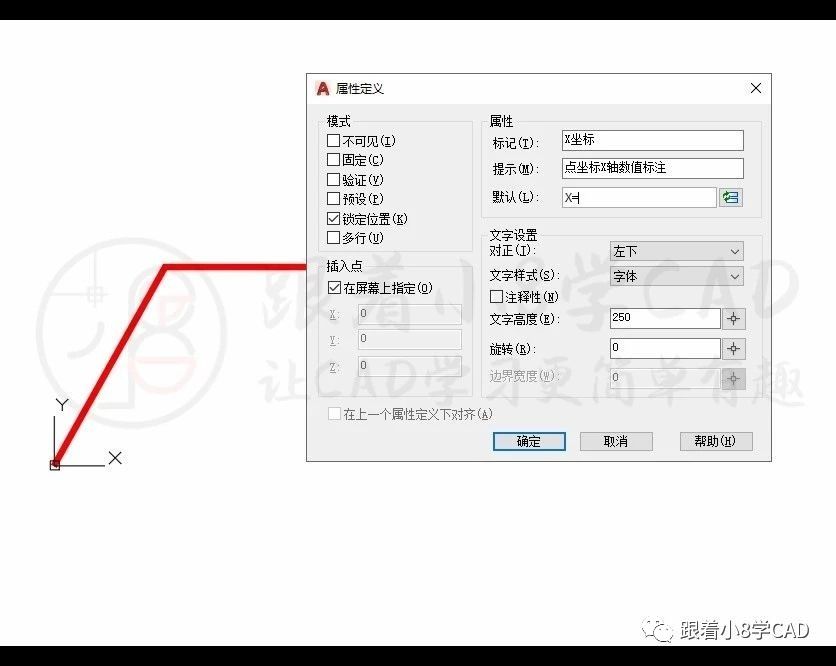

4、属性文字定义快捷键ATT，对定义文字进行设置，设置如图示内容(默认输入内容X=)；

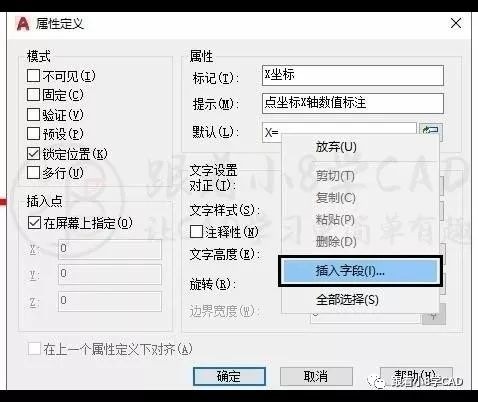

5、默认一栏中内容X=之后，右键鼠标选择选项“插入字段”；

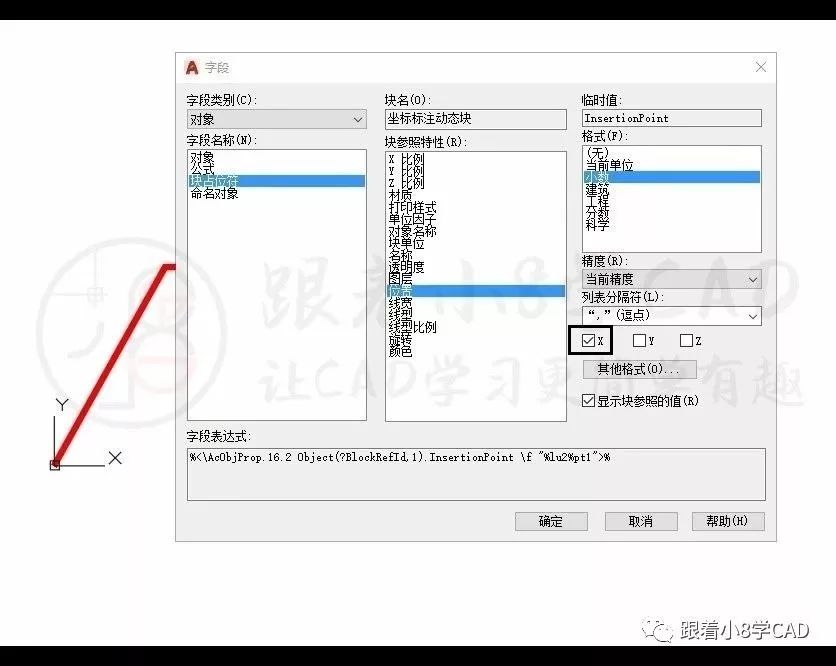

6、自动显示出“块占位符”的属性，对象类别为“块占位符”，右侧选择“位置”，勾选上“X”，此时需要的X坐标数值；

7、默认数值显示为X=InsertionsPoint内容，然后点击确定；

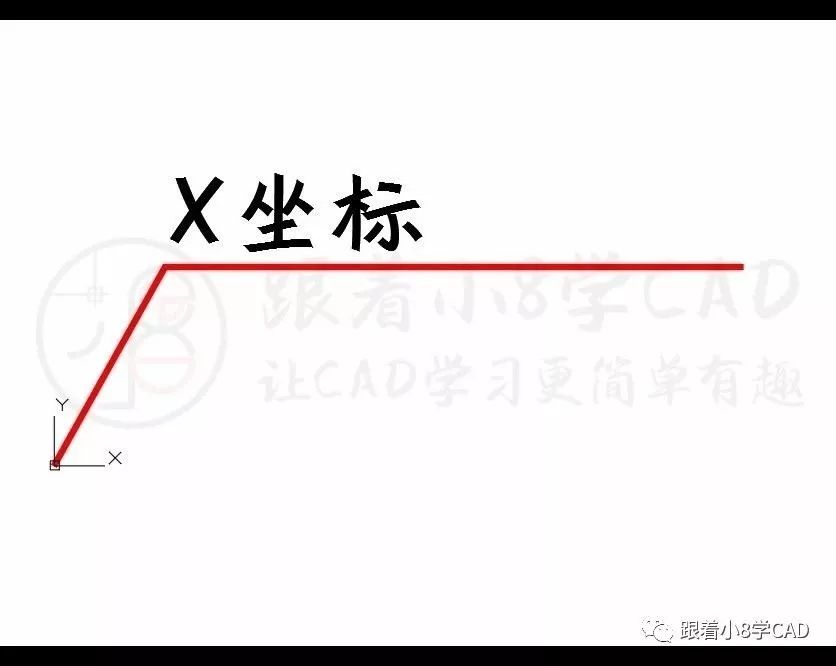

8、得到如图所示的内容和线段对象；

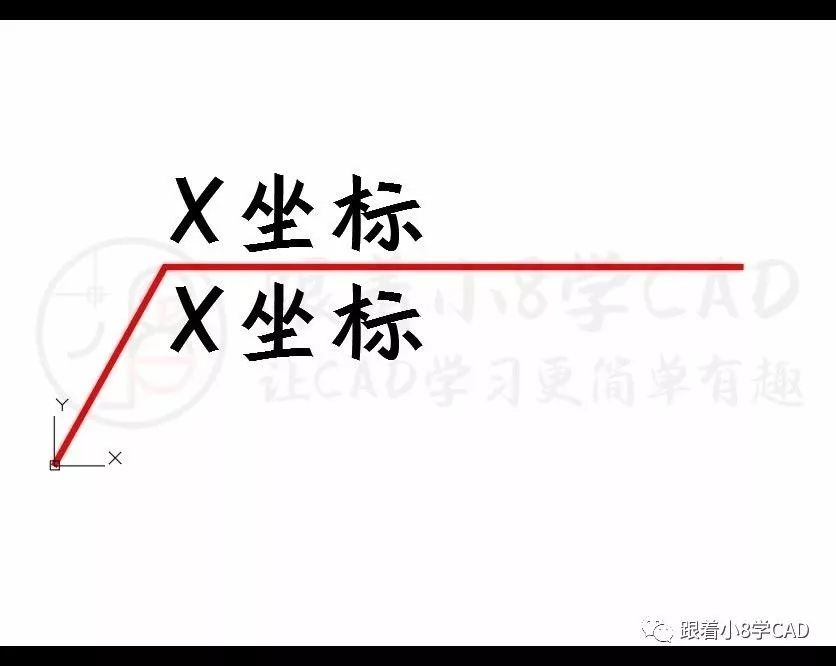

9、镜像命令MI，将文字以线段为方向镜像；

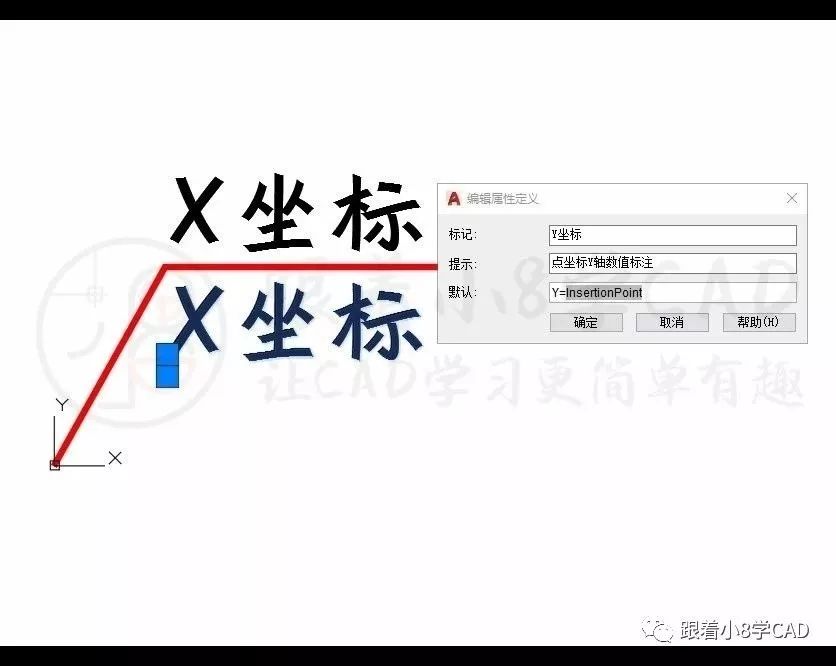

10、将下侧位置的信息修改为“Y坐标”，然后默认修改内容为“Y=；

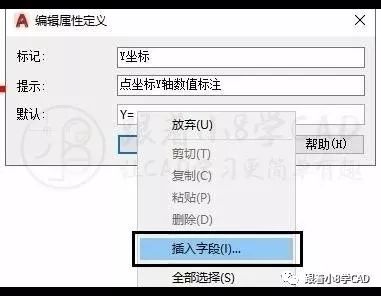

11、设默认内容一栏目Y=后鼠标右键选择“插入字段”；

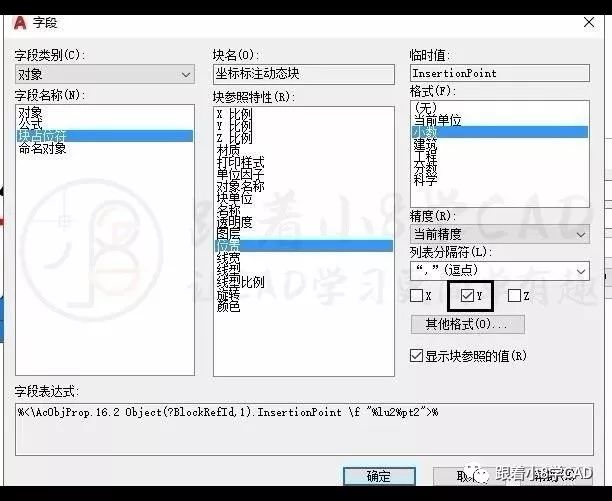

12、自动显示出“块占位符”的属性，对象类别为“块占位符”，右侧选择“位置”，勾选上“Y”，此时需要的Y坐标数值；。

13、默认数值显示为Y=InsertionsPoint内容，然后点击确定；

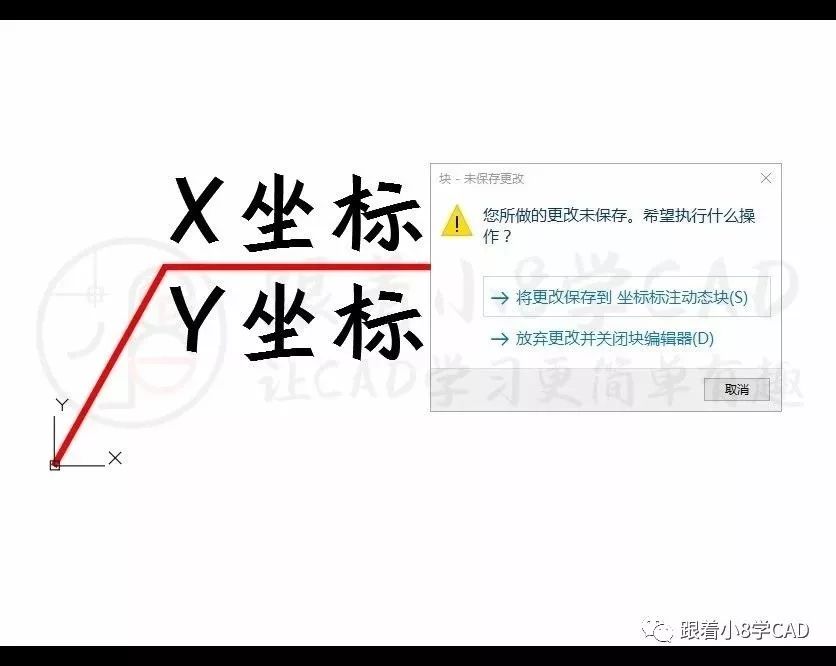

14、将所进行的修改操作进行保存，然后退出块编辑器；

02更新块内容和添加动作

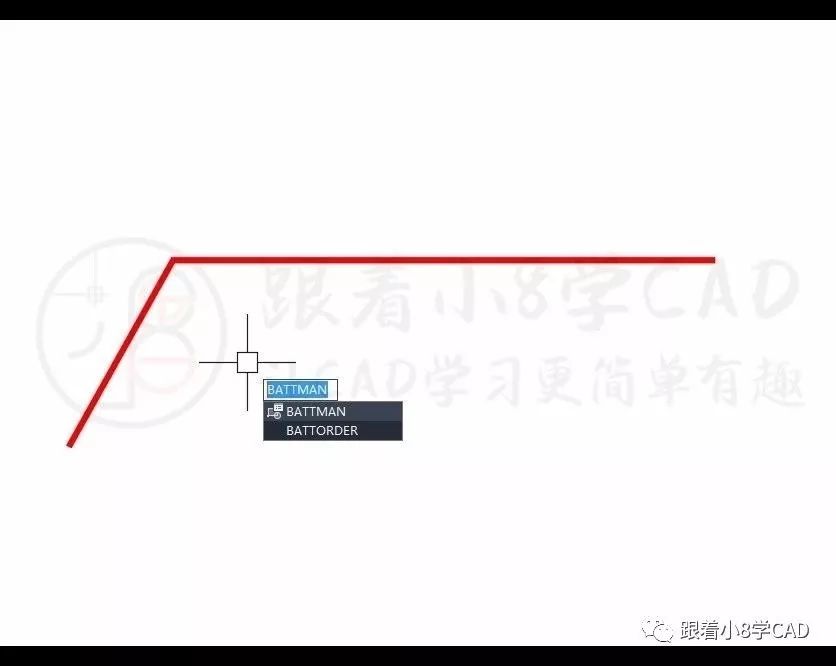

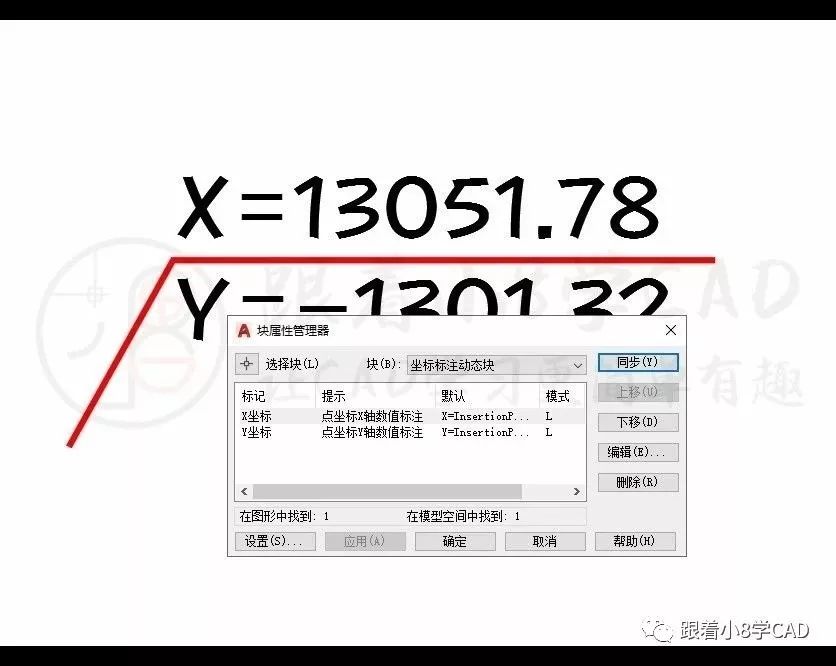

15、根制作完成的图块(属性块)并未显示任何内容；输入命令BATTMAN，对块内容进行设置实时更新；

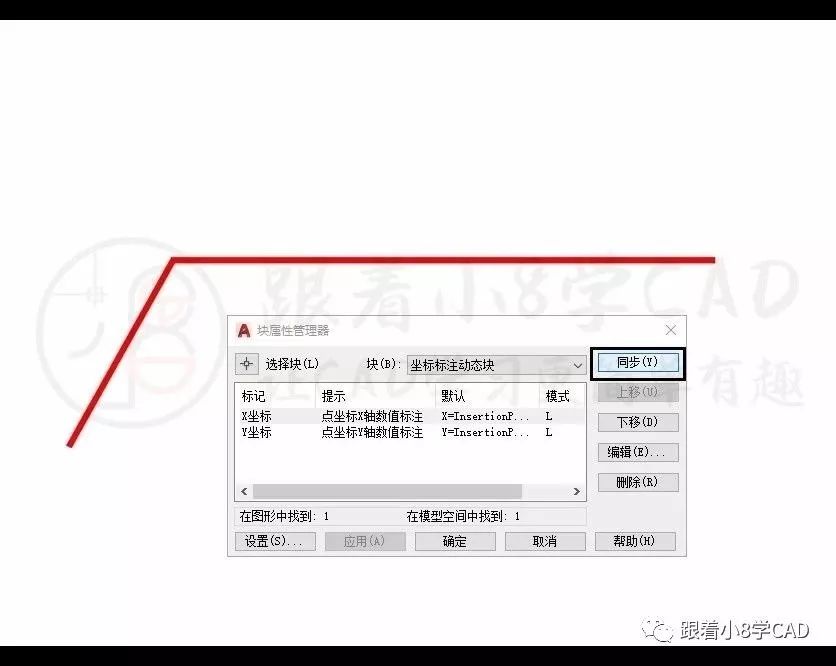

16、找到创建的块名称和选项，点击“同步”，对设置的内容进行更新；

17、点击更新后，同时显示出X和Y的数值内容，这就是坐标标注的样式内容；

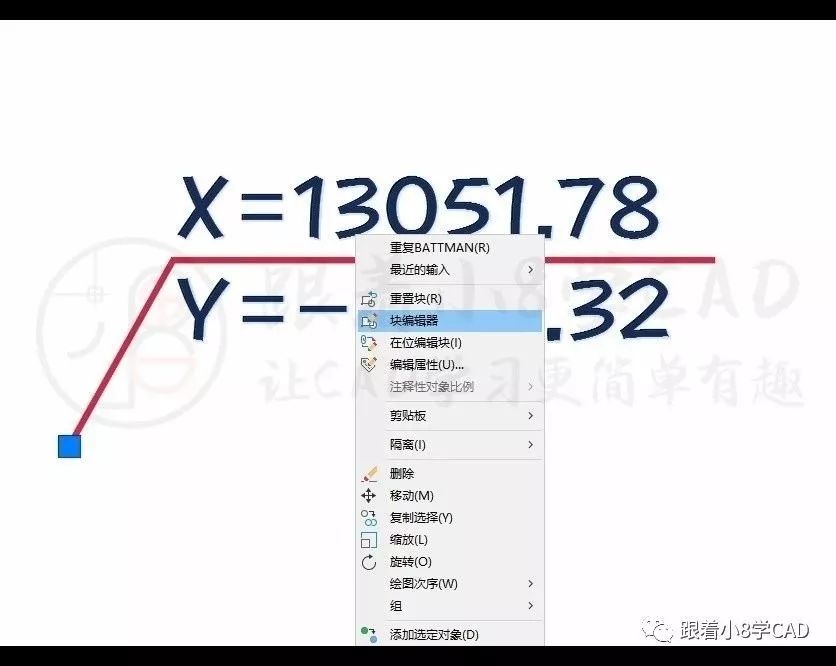

18、选择块后右键选择选项“块编辑器”，进入块编辑器；

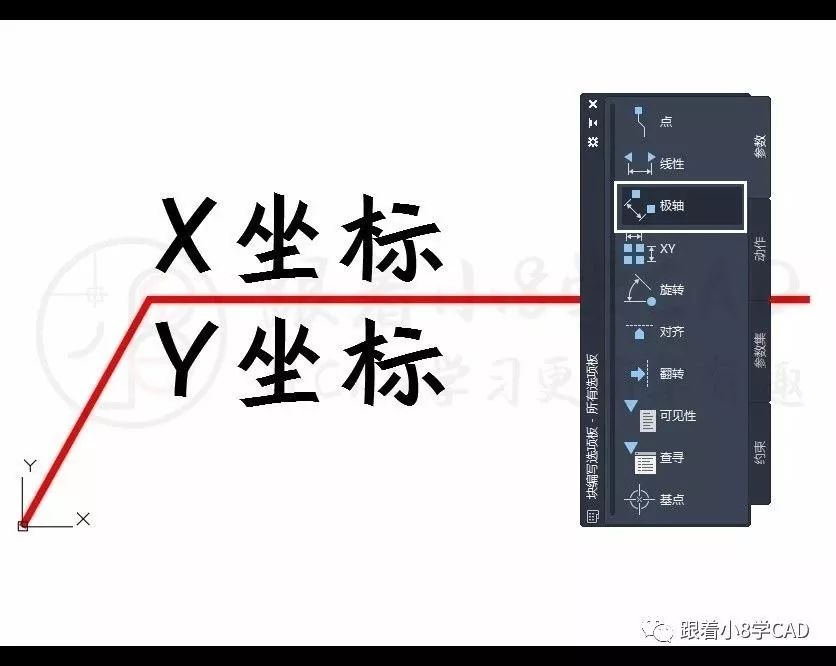

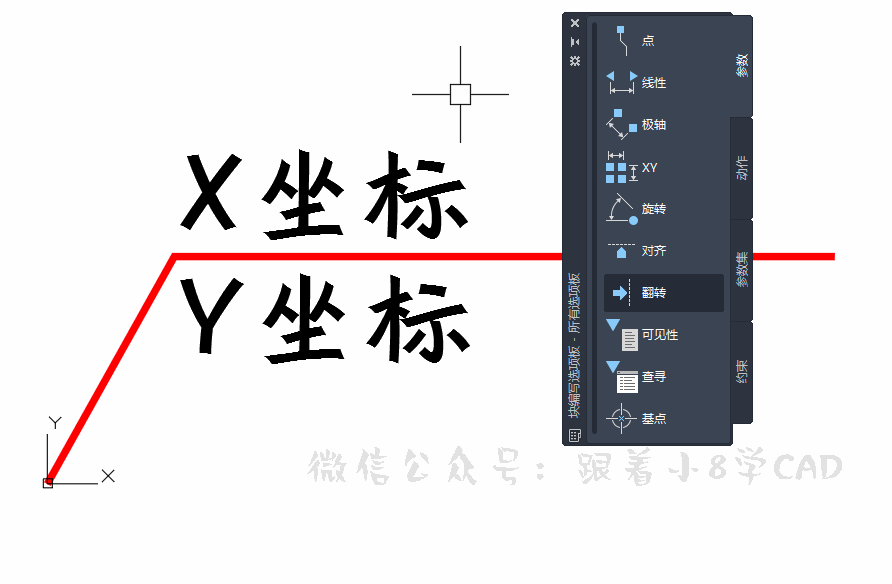

19、选择参数为“极轴”；

20、同标注操作方法，依次拾取两个点创建出“距离1”的参数；

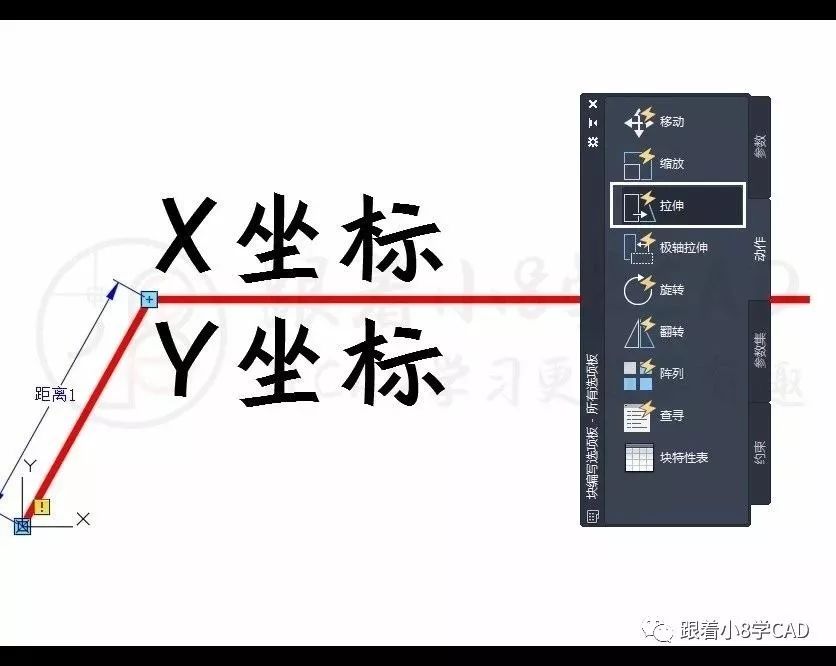

21、然后选择动作为“拉伸”；

22、根据提示移动鼠标识别出图示参数点后点击鼠标；

23、鼠标拾取出图示灰色虚线区域为操作区域，然后选择对象为灰色区域内的对象(选择时候鼠标从右下角到左上角)；

24、完整动态GIF演示操作；

03动态块创建完成使用

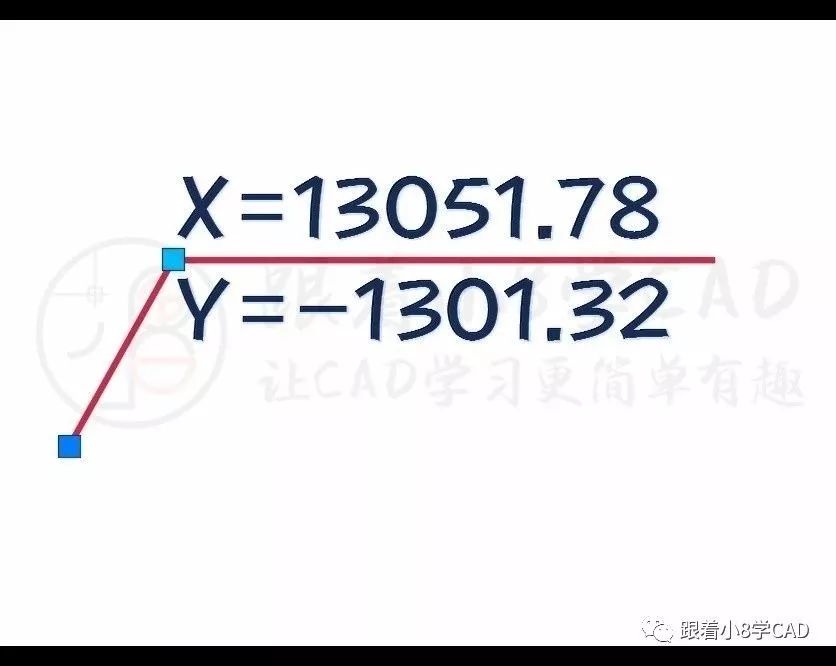

25、得到显示出两个蓝色夹点的标注图块(如图所示)；

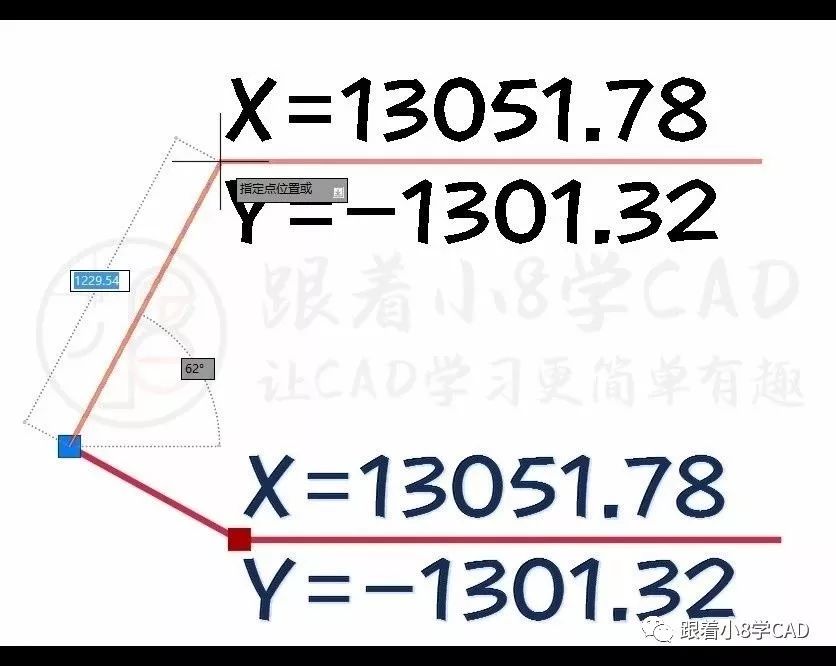

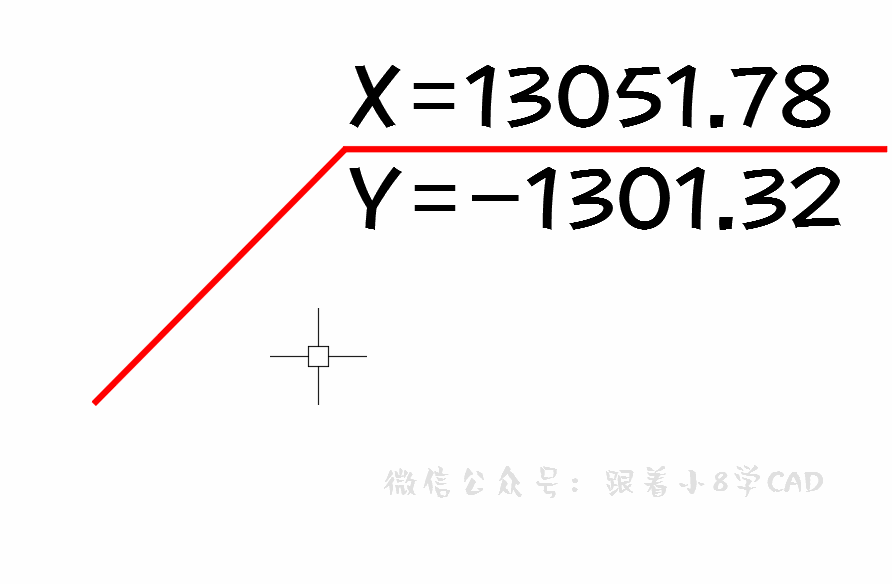

26、单击交点位置处的夹点，可以任意移动位置放置数值；

27、制作完成后的动态块最终效果，可以继续添加其他动态块动作，让块更随意。
