华为PIM-SSM配置实例

本文主要介绍了PIM SSM模式的基本原理和配置过程。适合于对PIM DM模式和SM模式有一定了解的同学。

一、PIM-SSM模式简介

不论PIM DM模型还是PIM SM模型，他们都可以归类为ASM模型。ASM，Any Source Multicast，任意组播源组播，特点是对于组播组成员来说，任意的设备都可以成为组播源，而接收到组播流量之前并不知道组播源的地址。
PIM SSM模型提供了新的PIM组播方式，使得PIM的实现更加灵活。SSM，Source-Specific Multicast，，特定源组播，使得组播接受者在加入组播源时，可以指定接受或者拒绝来自特定组播源的流量。这样，在构建SPT分支时，就无需RP的参与，（因为实现已经知道了组播源的IP地址）。这样就避免了RPT的建立从而直接进入到SPT的建立阶段，从而极大的提升了效率。
PIM-SSM的实现，依托于IGMPv3版本的协议。今天，我们采用一个简单的实验，向大家介绍PIM SSM的建立过程。

二、PIM-SSM拓扑

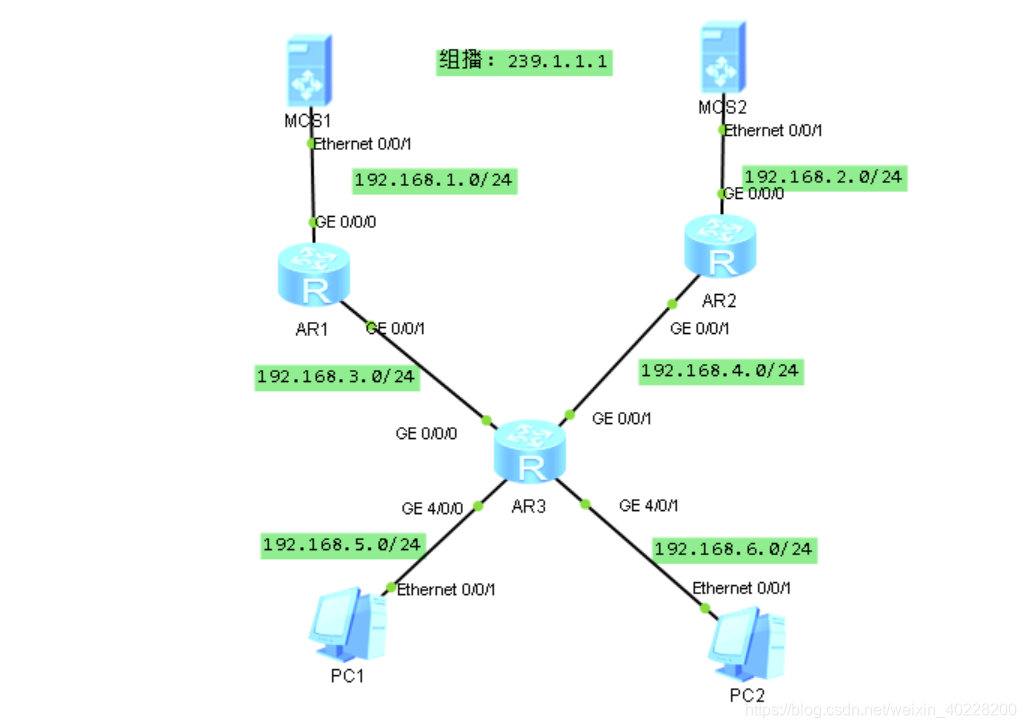

实验拓扑图如上所示，共有两台组播源向一个组播组239.1.1.1发送组播流量。现在希望PC1接收192.168.1.1的组播流量，PC2接收192.168.2.1的组播流量。
为了实现上述功能，PC配置如下：

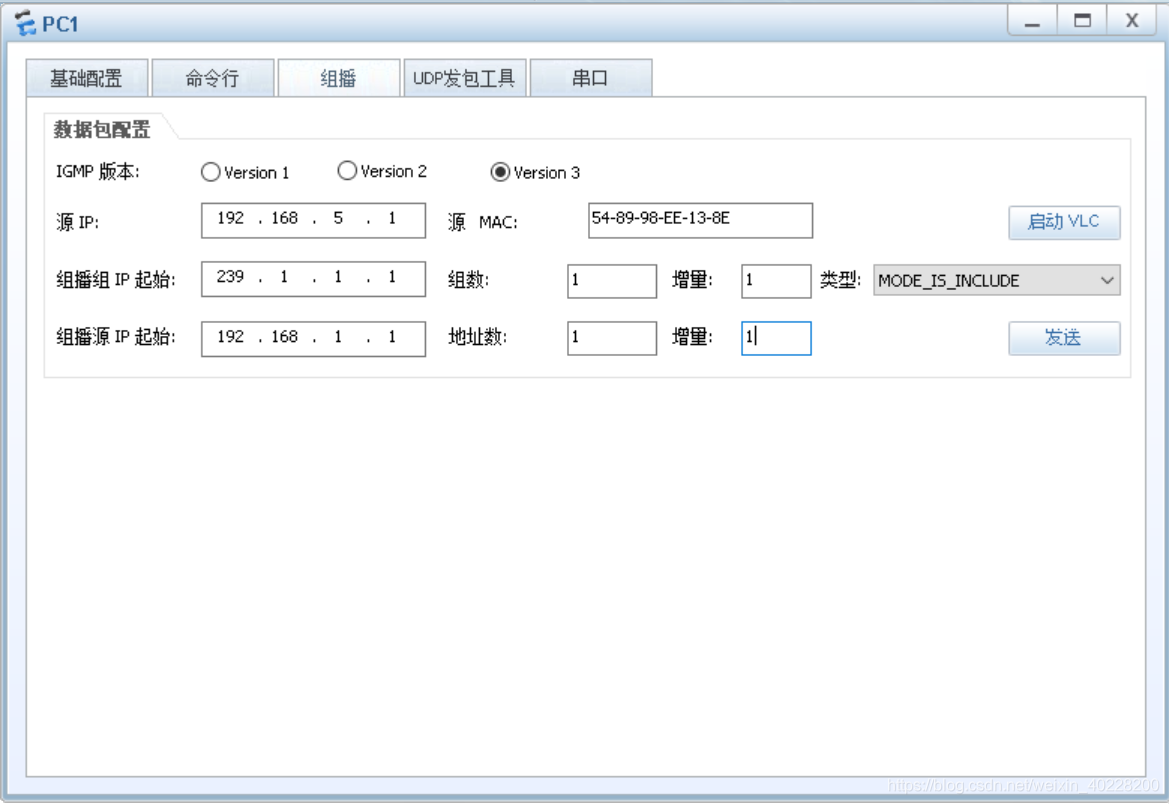

PC1：

PC2配置如下：

三、PIM-SSM实现

（一）底层IP地址配置和动态路由配置
略
（二）PIM和IGMP配置
采用PIM SM模式配置PIM，IGMP版本采用v3。
全局模式下只执行一条命令：

multicast routing-enable

接口模式下执行：

pim sm

如果该接口与PC互联，则加上以下两条命令：

 igmp enable
 igmp version 3

注：因为我们运行的是SSM，因此必须要配置BSR、RP等内容，直接按照上述配置即可。
（三）配置完成后效果展示

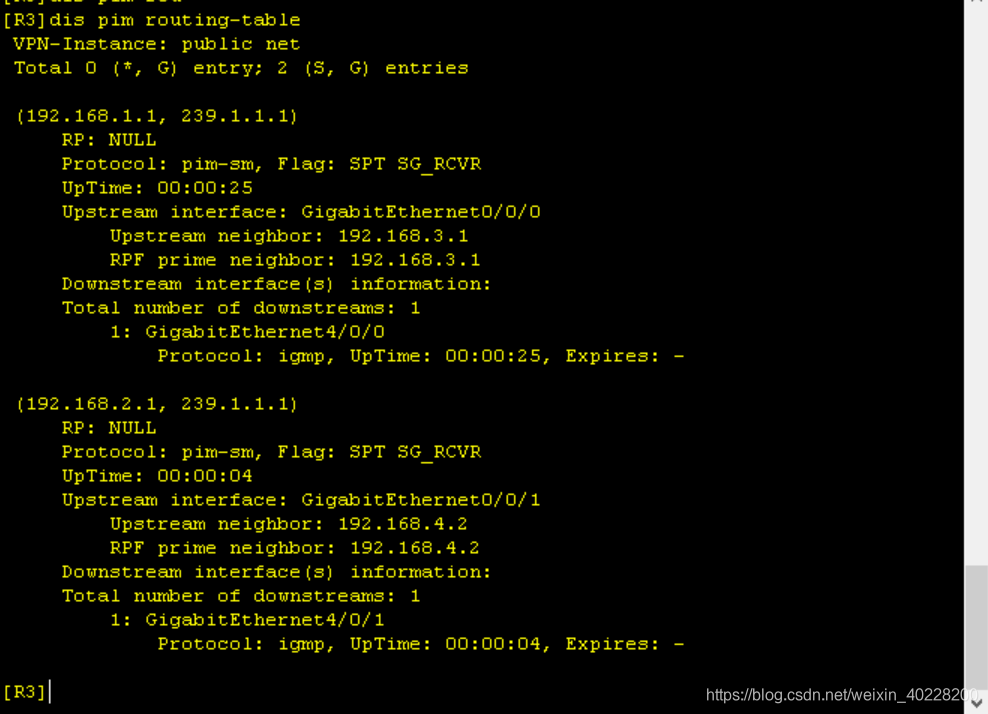

查看PIM路由表

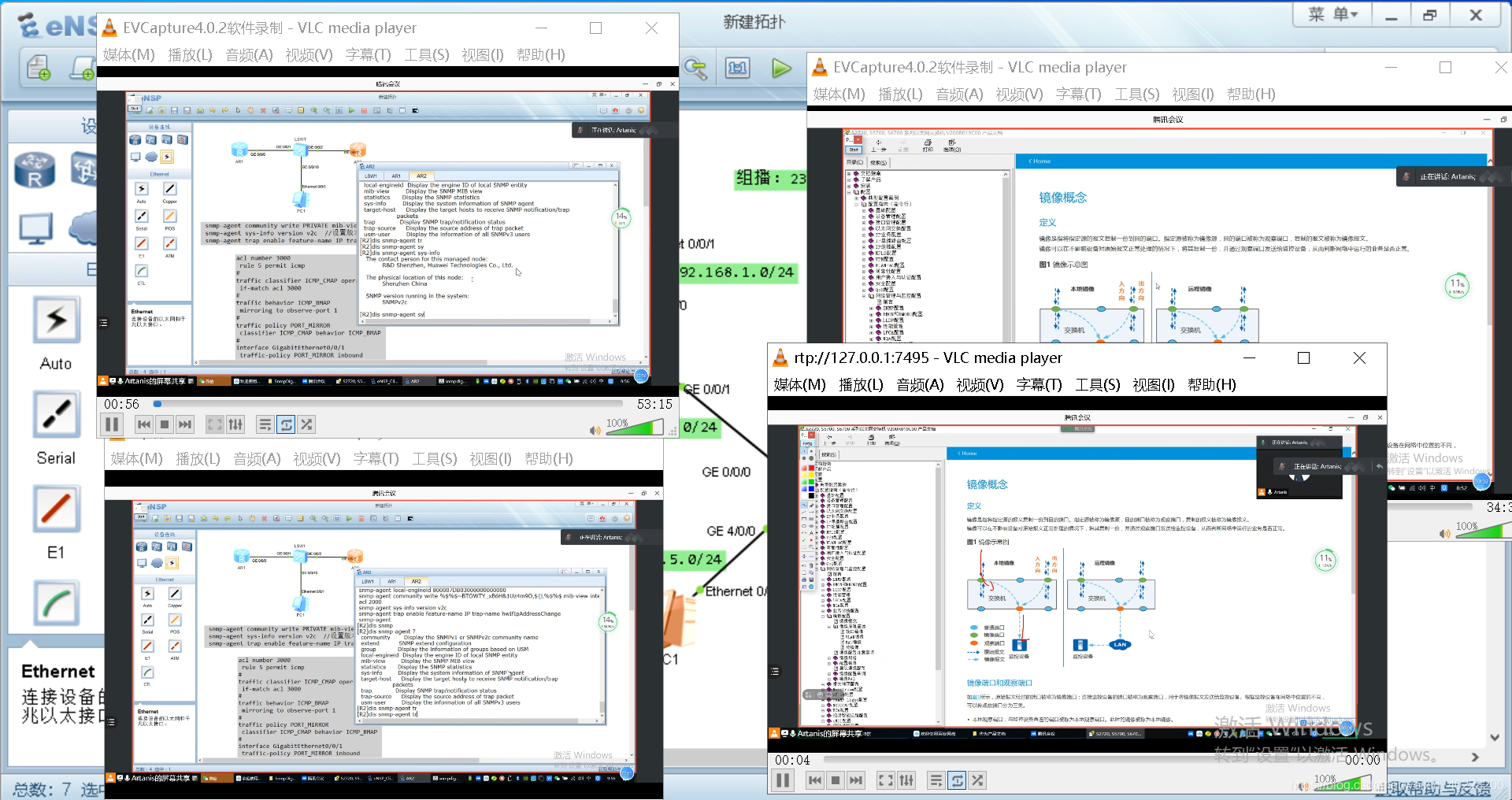

使用组播播放四个视频（我们的两个组播源播放两个不同的视频，组播接受者也只接受该组播源所发送的视频流量）：
