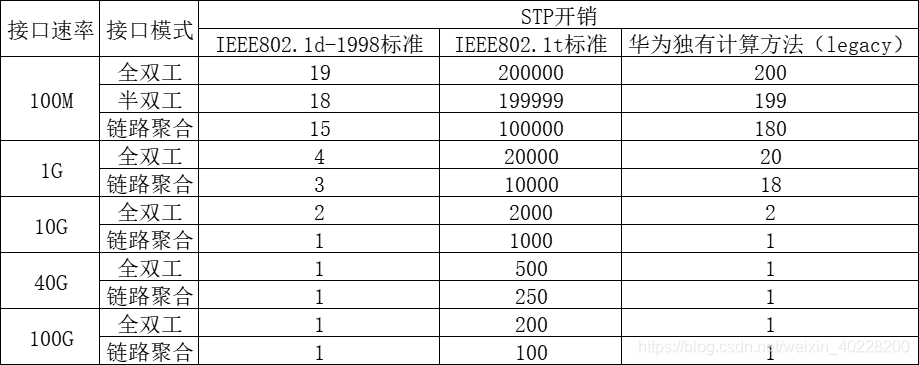

今天给大家整理一下STP中接口开销COST的计算方式，以备查询。
在这里插入图片描述
注：如果要修改端口开销计算方式，请将运行STP的所有交换机改成同样的方式。
原创不易，转载请说明出处：https://blog.csdn.net/weixin_40228200/article/details/118342987
