MPLS VXN配置实例

今天进行实验，主要演示MPLS VXN的配置，希望能够通过本次实验，对大家有所帮助。阅读本文，您需要对MPLS VXN、BGP等概念有一定的了解，如果您对此认识不够深入。可能看懂本文还有一些难度，强烈建议您看一下本人博客的其他文章，有大量关于上述内容的介绍。

一、拓扑图及配置要求

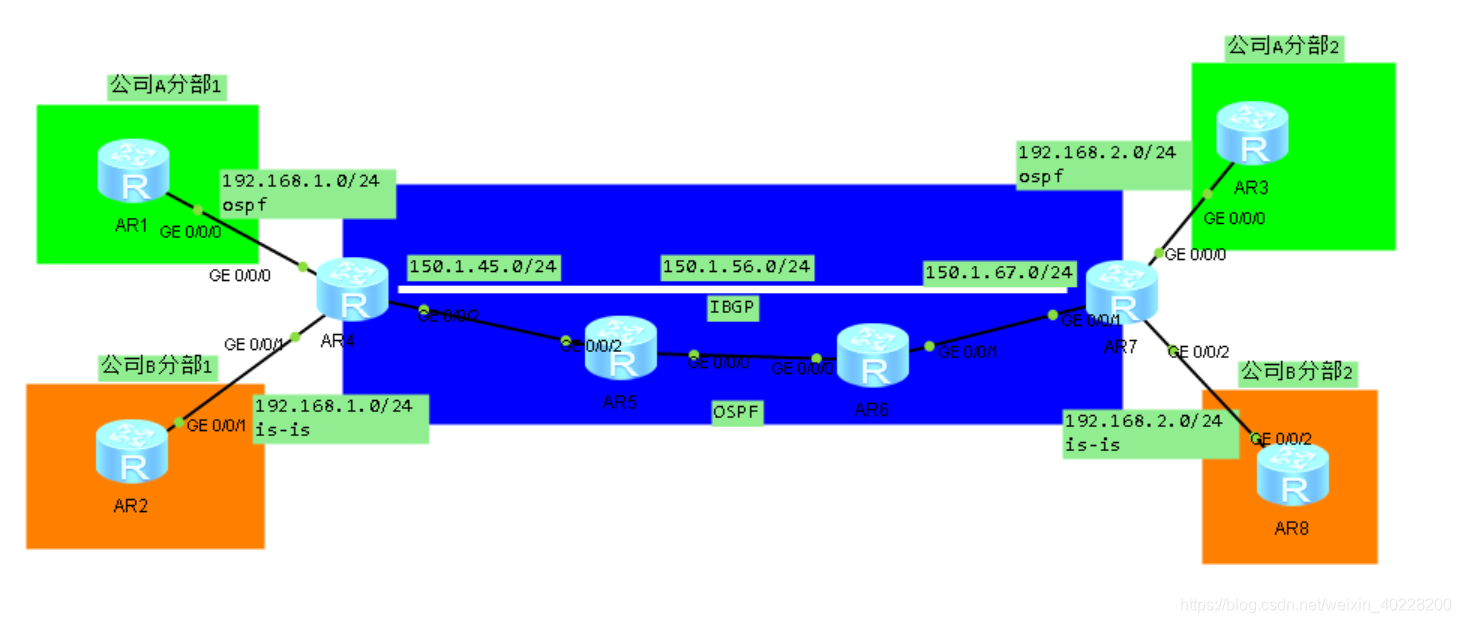

拓扑图如下所示：

实验要求：蓝色区域模拟公共互联网，橙色和绿色区域模拟两个公司的两个分部。IP地址如图所示，现要求配置MPLS VXN实验公司A和公司B之间互通。

二、配置思路

（一）总体思路
要实现MPLS VXN，就必须先在蓝色区域内底层配置好路由协议，同时配置好MPLS，再就是建立好IBGP关系。
R4和R7作为PE设备，要建立VXN实例，并且分别绑定到对应的接口上。同时PE与CE之间建立好路由的引入工作，使得公司两个部分之间可以交换路由。
（二）MPLS配置思路
尽管MPLS实现比较复杂，但是MPLS配置上非常简单：
在全局模式下：

mpls lsr-id 5.5.5.5
mpls
mpls ldp

在接口模式下：

mpls
mpls ldp

注意，尽量把MPLS LSR对应的IP地址加入到路由协议中，也就是对其他路由器而言，应该有本路由器宣告的MPLS LSR的IP的路由，否则MPLS建立过程可能会失败。
（三）VXN配置
VXN配置命令如下所示：
在全局模式上：

ip VXN-instance VXN_B
 ipv4-family
  route-distinguisher 100:2
  VXN-target 100:200 export-extcommunity
  VXN-target 100:200 import-extcommunity

在接口上：

interface GigabitEthernet0/0/1
 ip binding VXN-instance VXN_B
 ip address 192.168.1.4 255.255.255.0
 isis enable 1

配置与VXN实例相关的路由协议：

isis 1 VXN-instance VXN_B
 network-entity 49.0000.0000.0000.0002.00
 import-route bgp

注意：
①四个VXN实例RD值必须各不相同，但是可以任意配置
②相同公司的RT值应该保证相同，不同公司的RT值应该保证不同
③注意路由协议的引入
（四）BGP配置
BGP配置如下所示：

bgp 100
 peer 7.7.7.7 as-number 100
 peer 7.7.7.7 connect-interface LoopBack0
 #
 ipv4-family unicast
  undo synchronization
  peer 7.7.7.7 enable
 #
 ipv4-family VXNv4
  policy VXN-target
  peer 7.7.7.7 enable
 #
 ipv4-family VXN-instance VXN_A
  import-route ospf 1
 #
 ipv4-family VXN-instance VXN_B
  import-route isis 1

注意：
在本实例中，只允许用环回口建立，而不允许用直连口建立。

三、配置命令附录

鉴于本实例中路由器数量过多，在这里选取部分路由器的关键代码进行粘贴。
R1：

[V200R003C00]
interface GigabitEthernet0/0/0
 ip address 192.168.1.1 255.255.255.0
 ospf enable 1 area 0.0.0.0
ospf 1
 area 0.0.0.0

R4：

[V200R003C00]
ip VXN-instance VXN_A
 ipv4-family
  route-distinguisher 100:1
  VXN-target 100:100 export-extcommunity
  VXN-target 100:100 import-extcommunity
#
ip VXN-instance VXN_B
 ipv4-family
  route-distinguisher 100:2
  VXN-target 100:200 export-extcommunity
  VXN-target 100:200 import-extcommunity
#
mpls lsr-id 4.4.4.4
mpls
#
mpls ldp
#
isis 1 VXN-instance VXN_B
 network-entity 49.0000.0000.0000.0002.00
 import-route bgp
#
interface GigabitEthernet0/0/0
 ip binding VXN-instance VXN_A
 ip address 192.168.1.4 255.255.255.0
 ospf enable 1 area 0.0.0.0
#
interface GigabitEthernet0/0/1
 ip binding VXN-instance VXN_B
 ip address 192.168.1.4 255.255.255.0
 isis enable 1
#
interface GigabitEthernet0/0/2
 ip address 150.1.45.4 255.255.255.0
 ospf enable 2 area 0.0.0.0
 mpls
 mpls ldp
#
interface LoopBack0
 ip address 4.4.4.4 255.255.255.255
 ospf enable 2 area 0.0.0.0
#
bgp 100
 peer 7.7.7.7 as-number 100
 peer 7.7.7.7 connect-interface LoopBack0
 #
 ipv4-family unicast
  undo synchronization
  peer 7.7.7.7 enable
 #
 ipv4-family VXNv4
  policy VXN-target
  peer 7.7.7.7 enable
 #
 ipv4-family VXN-instance VXN_A
  import-route ospf 1
 #
 ipv4-family VXN-instance VXN_B
  import-route isis 1
#
ospf 1 VXN-instance VXN_A
 import-route bgp
 area 0.0.0.0
#
ospf 2
 area 0.0.0.0

R5：

[V200R003C00]
mpls lsr-id 5.5.5.5
mpls
#
mpls ldp
#
interface GigabitEthernet0/0/0
 ip address 150.1.56.5 255.255.255.0
 ospf enable 2 area 0.0.0.0
 mpls
 mpls ldp
#
interface GigabitEthernet0/0/2
 ip address 150.1.45.5 255.255.255.0
 ospf enable 2 area 0.0.0.0
 mpls
 mpls ldp
#
interface LoopBack0
 ip address 5.5.5.5 255.255.255.255
 ospf enable 2 area 0.0.0.0
#
ospf 2
 area 0.0.0.0

原创不易，转载请说明出处：https://blog.csdn.net/weixin_40228200/article/details/118442324
