IPSEC VXN在PPPoE对端配置方案

在我的上一篇博文（IPSEC VXN配置实例）中，简单介绍了IPSEC VXN的配置过程，在这种配置方式下，IPSEC VXN需要指名对端的IP地址，但是如果一方采取的是PPPoE的方式上互联网，那么此时他的对端就不能使用该方式配置IPSEC VXN了，因为该端口的IP地址不确定，在这样的情况下该如何配置IPSEC VXN呢，今天带大家了解一下。

一、实验需求及拓扑图

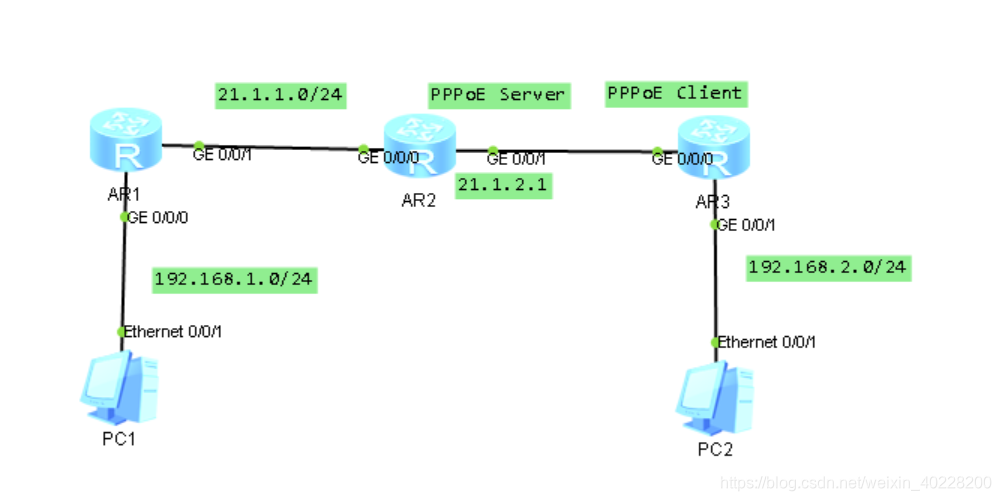

实验拓扑如上所示，要求两个私网之间建立IPSEC VXN，R3和R2之间采取拨号的形式上网，并远程获取IP地址。

二、实验配置思路

与上篇文章相比，在PPPoE客户端上，因为知道对端的IP地址，其配置命令与上篇文章中完全相同，在这里就不叙述了，不知道这一步怎么配置的同学可以参考我的上一篇文章。这里主要讲解一下PPPoE客户端上的配置，并且着重介绍与上一篇文章配置ISPEC不同的方面
1、配置IPSEC proposal
IPSEC proposal配置与上篇文章相同，配置如下：

ipsec proposal IPSEG
 transform esp
 esp authentication-algorithm md5
 esp encryption-algorithm 3des

注意，上述有些代码可能是默认配置，因此执行后不会显示。
2、配置IKE 相关内容

ike proposal 10
 encryption-algorithm 3des-cbc
 dh group2
 authentication-algorithm md5
#
ike peer R3 v1
 pre-shared-key cipher admin
 ike-proposal 10
#

在本实例中，因为不知道对方IP地址，因此在IKE peer配置中，就不用配置该项。在这种情况下，该端只能等待对方发起IPSEC链接。
3、配置IPSEC policy相关内容

ipsec policy-template IPSEC_TEM 10
 ike-peer R3
 proposal IPSEC_PRO
#
ipsec policy IPSEC_POL 10 isakmp template IPSEC_TEM
#

与之前的配置不同，在这里IPSEC POLICY要使用模板，将ipsec proposal和Ike的相关配置放在模板中，然后把模板和ipsec policy绑定。

三、实验验证

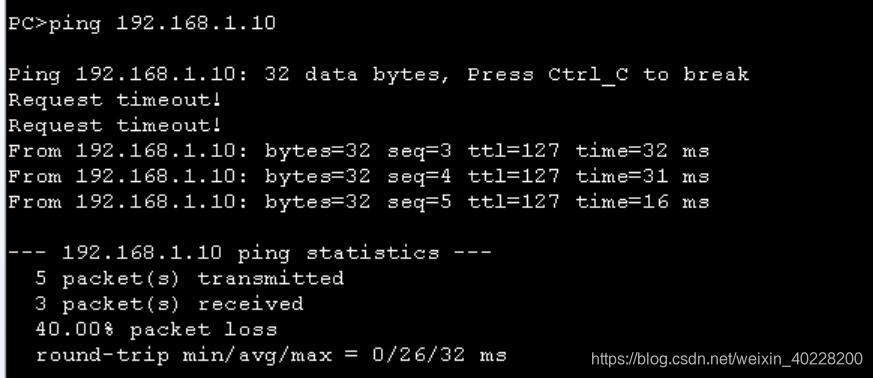

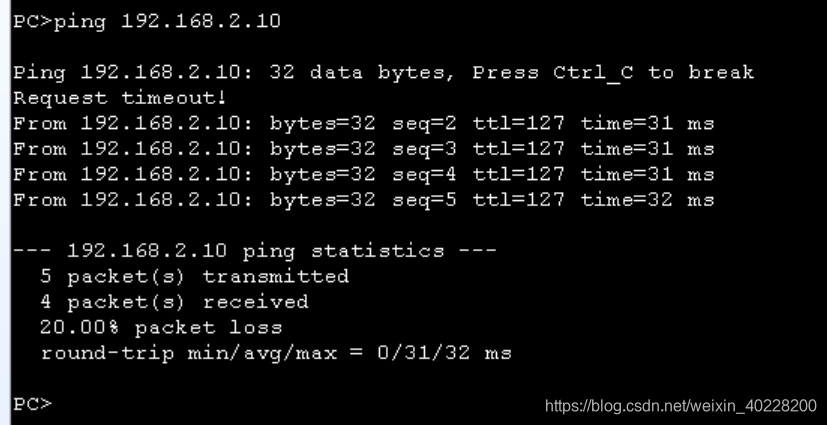

完成上述配置后，发现可以互相PING通：


其他验证命令与上一实例相似

四、附录——路由器配置合辑

R1：

ipsec proposal IPSEC_PRO
 esp encryption-algorithm 3des
#
ike proposal 10
 encryption-algorithm 3des-cbc
 dh group2
 authentication-algorithm md5
#
ike peer R3 v1
 pre-shared-key cipher admin
 ike-proposal 10
#
ipsec policy-template IPSEC_TEM 10
 ike-peer R3
 proposal IPSEC_PRO
#
ipsec policy IPSEC_POL 10 isakmp template IPSEC_TEM
#
interface GigabitEthernet0/0/0
 ip address 192.168.1.1 255.255.255.0
#
interface GigabitEthernet0/0/1
 ip address 21.1.1.1 255.255.255.0
 ipsec policy IPSEC_POL
#
ospf 1
 area 0.0.0.0
  network 21.1.1.0 0.0.0.255
#
ip route-static 0.0.0.0 0.0.0.0 21.1.1.2
#

R3：

acl number 3000
 rule 5 permit ip source 192.168.2.0 0.0.0.255 destination 192.168.1.0 0.0.0.255
#
ipsec proposal IPSEC_PRO
 esp encryption-algorithm 3des
#
ike proposal 10
 encryption-algorithm 3des-cbc
 dh group2
 authentication-algorithm md5
#
ike peer R1 v1
 pre-shared-key simple admin
 ike-proposal 10
 remote-address 21.1.1.1
#
ipsec policy IPSEC_POL 10 isakmp
 security acl 3000
 ike-peer R1
 proposal IPSEC_PRO
#
interface Dialer1
 link-protocol ppp
 ppp ipcp default-route
 ppp chap user user
 ppp chap password cipher admin
 mtu 1492
 ip address ppp-negotiate
 dialer user user
 dialer bundle 1
 ospf enable 1 area 0.0.0.0
 ipsec policy IPSEC_POL
#
interface GigabitEthernet0/0/0
 pppoe-client dial-bundle-number 1
#
interface GigabitEthernet0/0/1
 ip address 192.168.2.1 255.255.255.0
#
ospf 1
 area 0.0.0.0
