VRRP配置实例

今天主要给大家介绍一下VRRP的相关配置，本位从一个现实中的需求开始，使用华为eNSP模拟器，实现华为设备上VRRP的配置实例。
阅读本文，您需要对VRRP基础知识有一定的了解，如果您对VRRP还存在困惑，欢迎查阅VRRP详解

一、实验要求及拓扑

实验拓扑如上所示，现在要求R1和R2使用VRRP配置虚拟网关冗余备份，并实现底层PC的负载分担。但是，考虑到当主设备挂掉之后再次上线，可能该设备运行了BGP协议，为了给BGP协议运行和路由传递流出时间，因此VRRP使能抢占功能，但是抢占延时配置为30s。

二、实验配置

接下来，让我们看一下VRRP的相关配置命令

（一）接口VRRP配置

以路由器R1为例，在路由器接口G0/0/1上配置命令如下：

interface GigabitEthernet0/0/1
 ip address 192.168.100.1 255.255.255.0
 vrrp vrid 1 virtual-ip 192.168.100.254
 vrrp vrid 1 priority 101
 vrrp vrid 1 preempt-mode timer delay 60
 vrrp vrid 1 track interface GigabitEthernet0/0/0
 vrrp vrid 2 virtual-ip 192.168.100.253

在上述配置命令中，vrid后面紧跟着的数字就是VRID号码，virtual IP表示虚拟的VRRP IP地址，priority后面的数字表示优先级（在华为设备中，VRRP优先级默认为100，且优先级越高越优先，优先级相同时接口IP地址越大越优先）。preempt-mode timer delay后面跟的数字表示抢占时延，单位为秒。在这种配置下，为了实现底层的负载分担，配置了两个VRID，这两个VRID可以分别作为底层设备的网关。

（二）底层PC配置

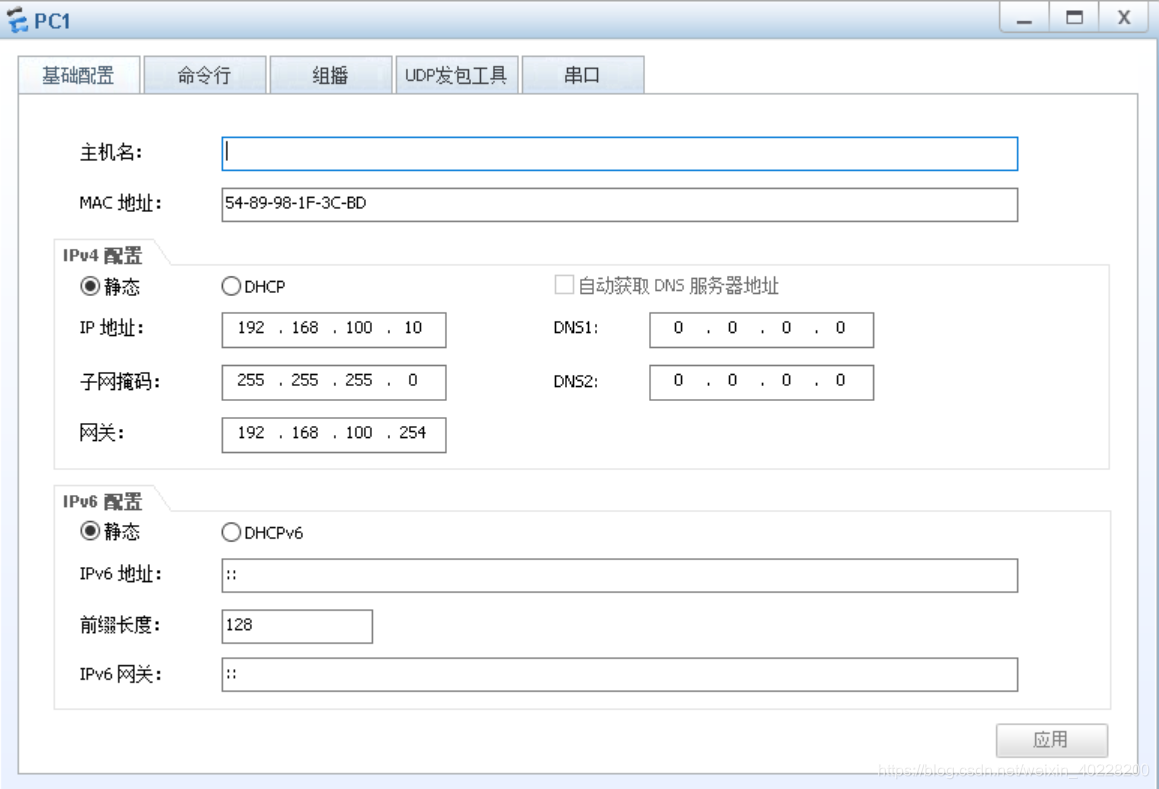

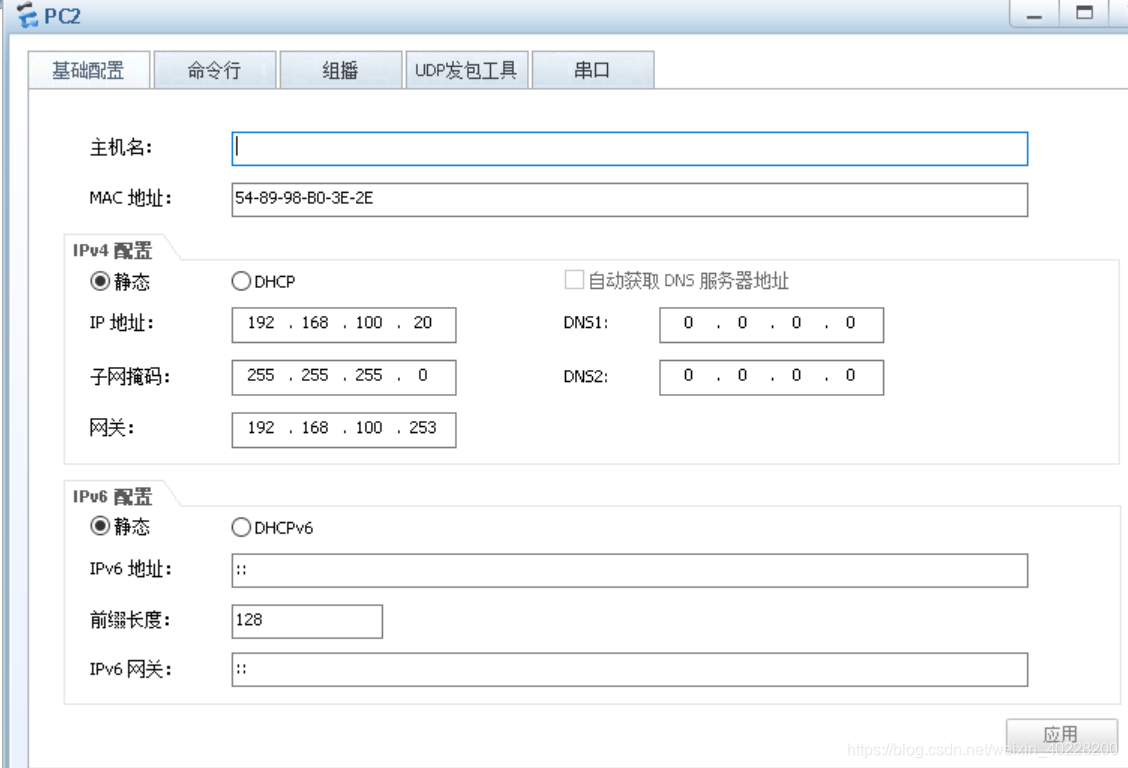

底层PC配置如下所示：


整个网络拓扑运行OSPF协议实现路由互通，ospf配置及接口IP地址配置略。

三、实现效果

在配置完成后，实验效果查验如下：

（一）查看VRRP的主备情况

（二）查看VRRP的负载分担情况

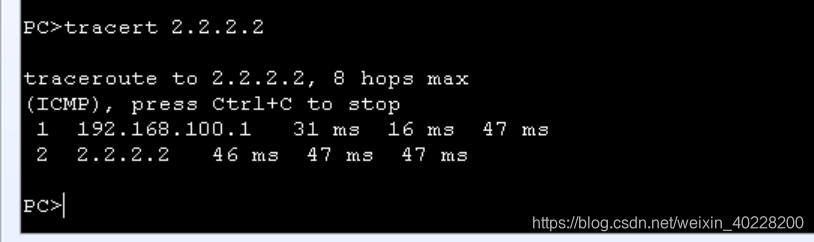

在PC1上：

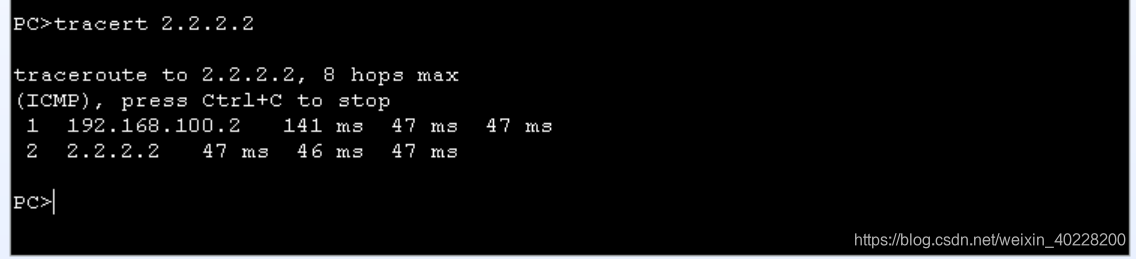

在PC2上：

四、路由器代码附录

在这里，只粘贴和本实验相关的代码：
R1：

interface GigabitEthernet0/0/0
 ip address 155.1.12.1 255.255.255.0
#
interface GigabitEthernet0/0/1
 ip address 192.168.100.1 255.255.255.0
 vrrp vrid 1 virtual-ip 192.168.100.254
 vrrp vrid 1 priority 101
 vrrp vrid 1 preempt-mode timer delay 200
 vrrp vrid 1 track interface GigabitEthernet0/0/0
 vrrp vrid 2 virtual-ip 192.168.100.253
#
ospf 1
 area 0.0.0.0
  network 155.1.12.0 0.0.0.255
  network 192.168.100.0 0.0.0.255

R2：

#
interface GigabitEthernet0/0/0
 ip address 155.1.23.3 255.255.255.0
#
interface GigabitEthernet0/0/1
 ip address 192.168.100.2 255.255.255.0
 vrrp vrid 1 virtual-ip 192.168.100.254
 vrrp vrid 2 virtual-ip 192.168.100.253
 vrrp vrid 2 priority 101
 vrrp vrid 2 track interface GigabitEthernet0/0/0
#
ospf 1
 area 0.0.0.0
  network 155.1.23.0 0.0.0.255
  network 192.168.100.0 0.0.0.255
#
