防火墙虚拟系统互访配置实例

今天继续给大家介绍华为USG6000系列防火墙。本文主要是以华为eNSP模拟器，介绍了华为下一代防火墙虚拟系统之间互访的配置实例。
阅读本文，您需要有一定的华为防火墙基础知识，如果您对此还存在困惑，欢迎查阅我博客内的其他文章，相信您一定会有所收获。
文章链接：
防火墙虚拟化技术详解（上）
防火墙虚拟化技术详解（下）
防火墙虚拟系统资源分配配置实例

一、实验要求及拓扑

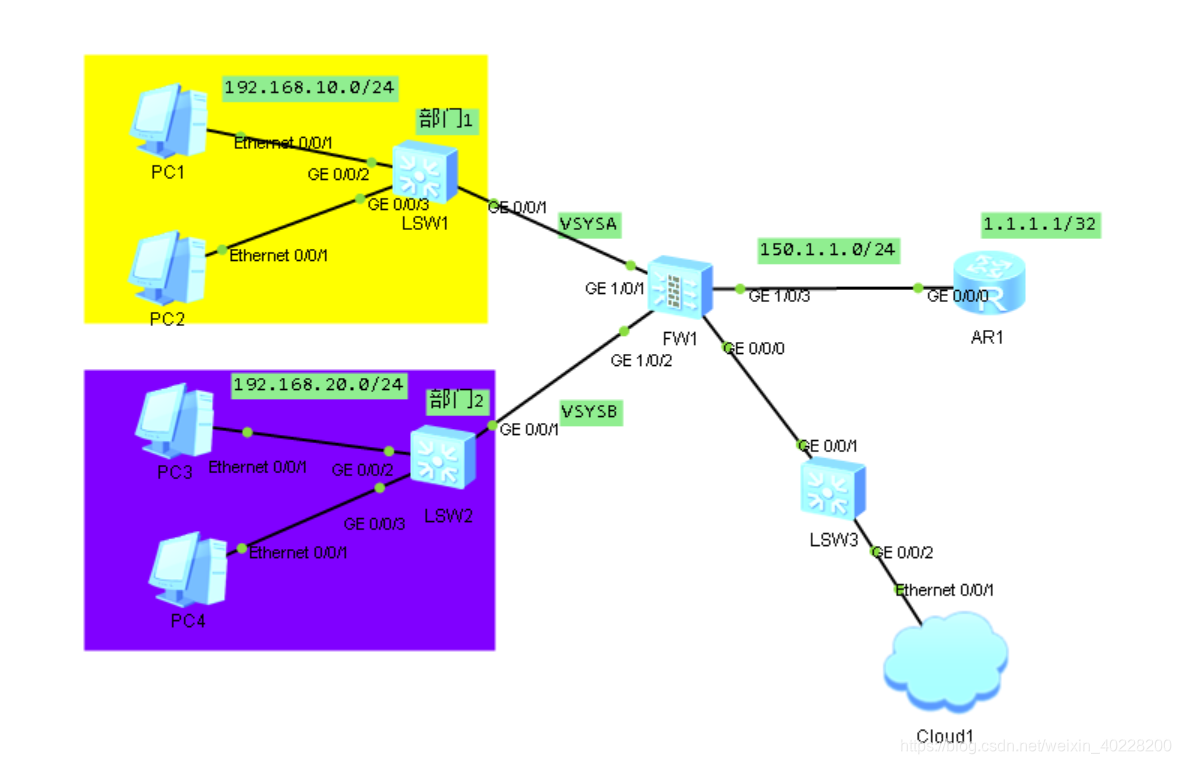

实验拓扑如上所示，要求为公司两个部门之间配置虚拟系统，并把相应接口划分为相应的虚拟系统。最后配置实现防火墙内虚拟系统之间的互访，实现公司的两个部门之间可以互访，公司的两个部门都可以访问外部网络，但是外部网络不能够访问公司内网。

二、实验相关配置命令

（一）虚拟系统内相关配置

为了实现实验目的，首先需要在虚拟系统内配置接口IP、安全策略和安全区域，以虚拟系统VSYSA为例，在该系统下的相关配置如下：

interface GigabitEthernet1/0/1
 undo shutdown
 ip binding vpn-instance VSYSA
 ip address 192.168.10.254 255.255.255.0
#
interface Virtual-if1
#
firewall zone trust
 set priority 85
 add interface GigabitEthernet1/0/1
#
firewall zone untrust
 set priority 5
 add interface Virtual-if1
#
security-policy
 default action permit
 rule name 1
  source-zone trust
  destination-zone untrust
  action permit
 rule name 2
  source-zone untrust
  destination-zone trust
  action permit
#

虚拟系统VSYSB配置与之类似
根系统下相关配置如下所示：

vsys enable
security-policy
 rule name 1
  source-zone trust
  destination-zone untrust
  action permit
firewall zone trust
 set priority 85
 add interface GigabitEthernet0/0/0
 add interface Virtual-if0
#
firewall zone untrust
 set priority 5
 add interface GigabitEthernet1/0/3
interface GigabitEthernet1/0/3
 undo shutdown
 ip address 150.1.1.1 255.255.255.0

（二）路由相关配置

在完成VSYSA和VSYSB的相关配制后，此时各个虚拟系统之间和虚拟系统和外部之间还没有配置路由，因此，还必须给防火墙根系统和虚拟系统之间配置路由，相关配置命令如下：
在VSYSA和VSYSB虚拟系统上：

ip route-static 0.0.0.0 0.0.0.0 public

在根系统上：

ip route-static vpn-instance VSYSA 192.168.20.0 255.255.255.0 vpn-instance VSYSB
ip route-static vpn-instance VSYSB 192.168.10.0 255.255.255.0 vpn-instance VSYSA

三、实验现象

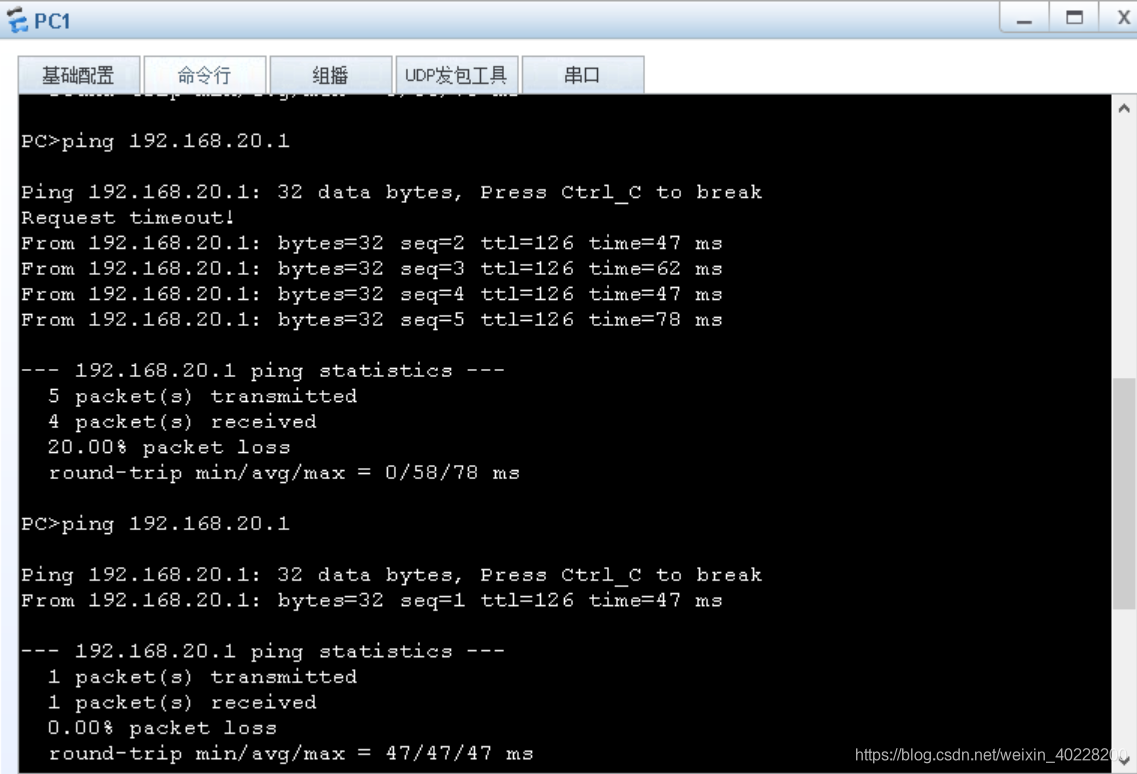

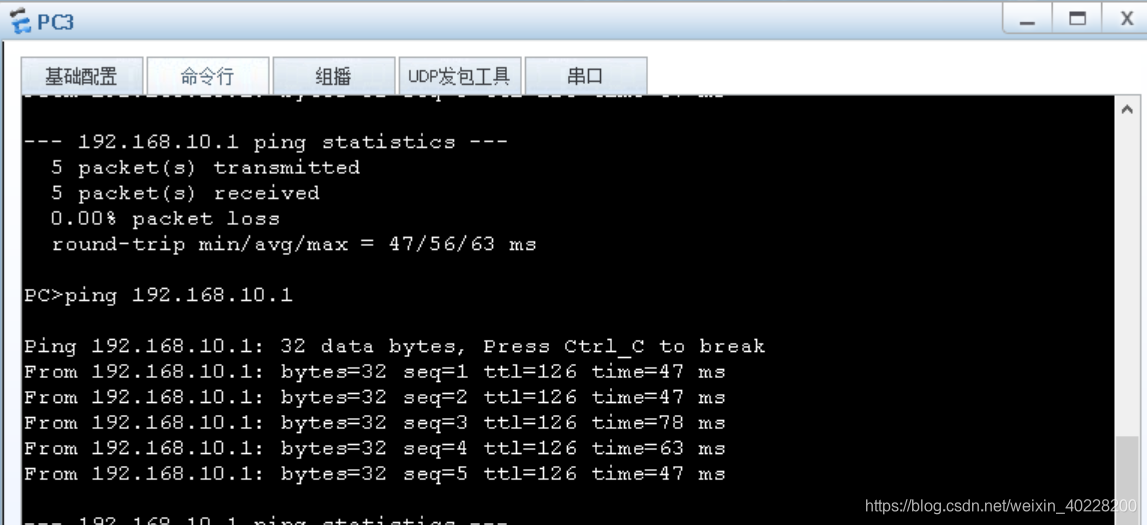

（一）公司两个部门之间可以互通

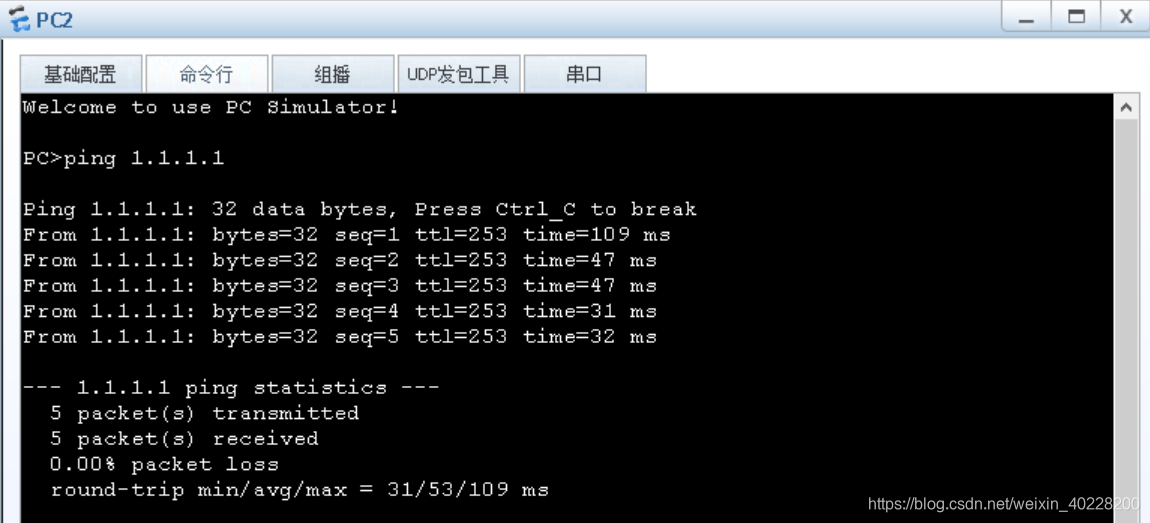

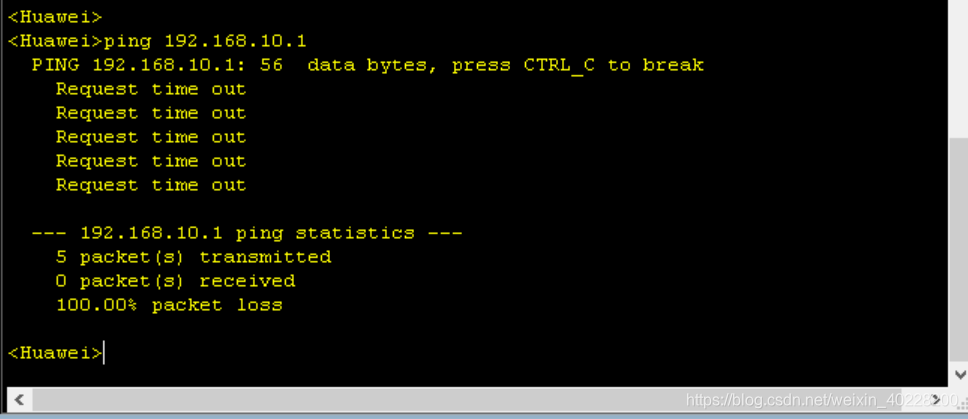

（二）公司内网可以访问外网，但是外网不可以访问内网
