EVPN配置实例（二）——EVPN分布式网关

今天给大家介绍EVPN的相关内容。本文以华为eNSP模拟器为工具，设计并实现了一个典型的EVPN配置分布式网关的应用场景，并完成了相应的配置。
阅读本文，您需要对EVPN有一定的了解，如果您对此还存在困惑，欢迎查阅我博客内的其他文章，相信您一定会有所收获！
推荐阅读文章：
VXLAN详解（一）
VXLAN详解（二）
VXLAN详解（三）
VXLAN中EVPN技术详解（一）——EVPN实现VXLAN隧道控制
VXLAN中EVPN技术详解（二）——EVPN与VXLAN分布式网关
强烈推荐您阅读下列文章：
EVPN配置实例（一）——EVPN集中式网关

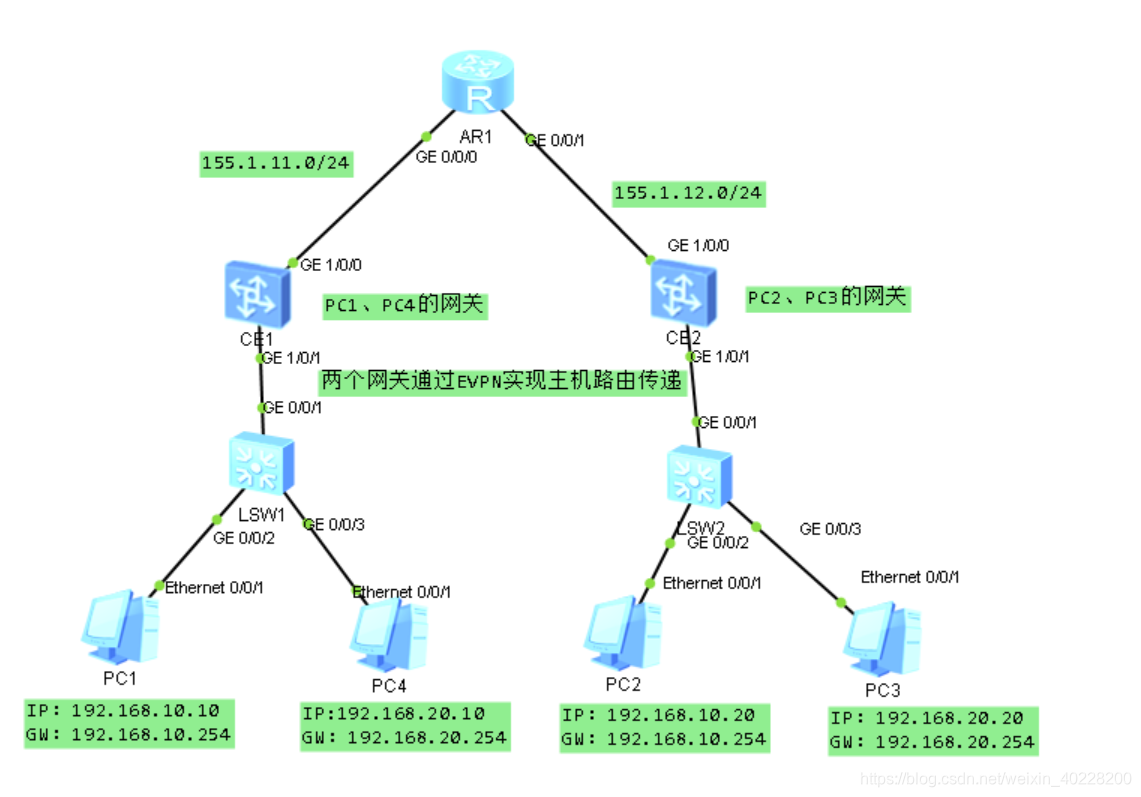

一、实验拓扑及要求

实验拓扑如上所示，现在要求配置EVPN实现分布式网关。

二、实验配置命令

（一）BGP相关配置

BGP的配置与EVPN配置集中式网关的场景大致相似，但是由于在EVPN集中式网关配置场景下，EVPN所起到的作用只是知道VXLAN隧道的建立，而不用传递Type 2的路由，因此在EVPN实现分布式网关配置中，必须在BGP视图下手工发布Type 2的路由。相关配置命令如下：

bgp 100
 peer 2.2.2.2 as-number 100
 peer 2.2.2.2 connect-interface LoopBack0
 #
 ipv4-family unicast
  peer 2.2.2.2 enable
 #
 l2vpn-family evpn
  undo policy vpn-target
  peer 2.2.2.2 enable
  peer 2.2.2.2 advertise irb
#

（二）分布式网关Vbdif接口相关配置

在分布式网关场景下，每个CE设备上都需要配置Vbdif接口，以作为下游虚拟机的网关，在分布式网关场景下，必须开启ARP相关设置，配置命令如下：

interface Vbdif10
 ip binding vpn-instance A
 ip address 192.168.10.254 255.255.255.0
 arp broadcast-detect enable
 arp collect host enable
#

（三）VPN实例配置相关命令

为了实现租户之间的隔离与EVPN路由的正常传递，我们需要配置VPN实例，并配置RD和RT的值，相关配置如下：

ip vpn-instance A
 ipv4-family
  route-distinguisher 100:2
  vpn-target 100:100 export-extcommunity evpn
  vpn-target 100:100 import-extcommunity evpn
 vxlan vni 100
#

（四）BD域相关配置

BD域的配置与EVPN集中式网关下的配置大致相同，相关配置代码如下：

bridge-domain 10
 vxlan vni 10
 evpn
  route-distinguisher 100:10
  vpn-target 100:100 export-extcommunity
  vpn-target 100:100 import-extcommunity
#

三、实验效果

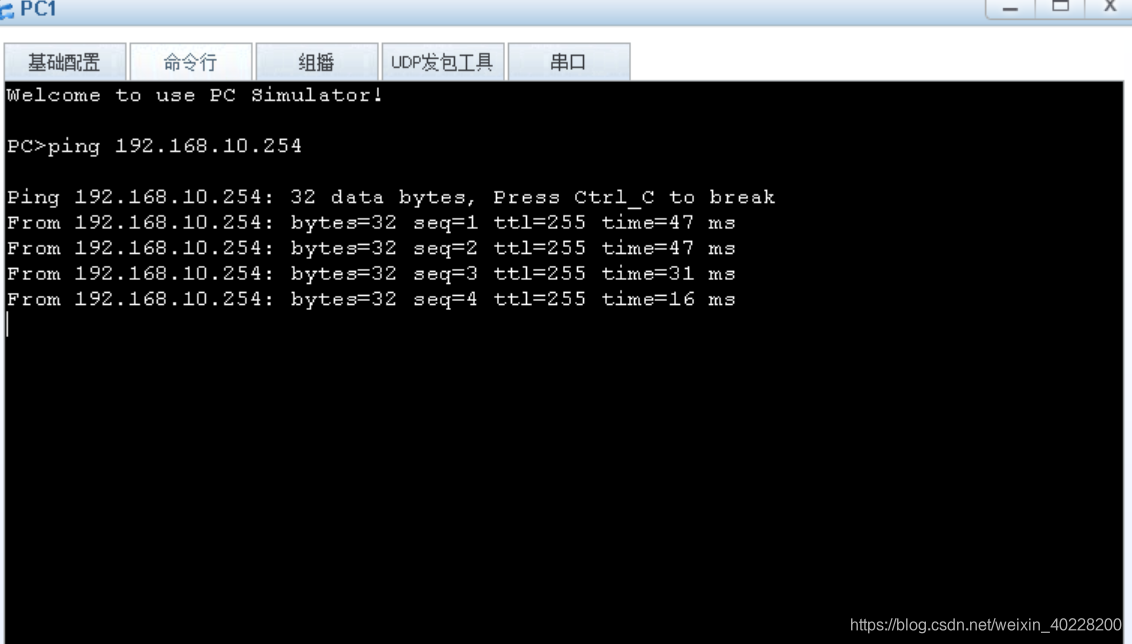

（一）PC与网关互通

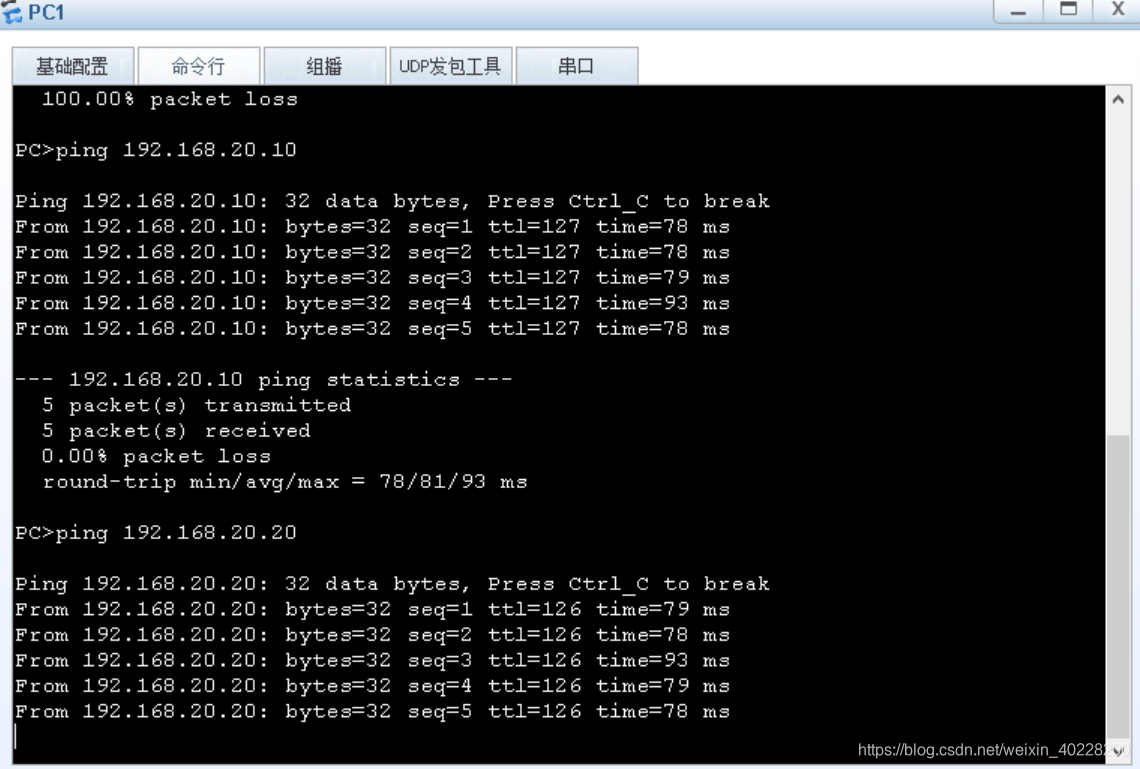

（二）PC1与PC3、PC4互通

四、附录——CE1相关代码

evpn-overlay enable
#
ip vpn-instance A
 ipv4-family
  route-distinguisher 100:2
  vpn-target 100:100 export-extcommunity evpn
  vpn-target 100:100 import-extcommunity evpn
 vxlan vni 100
#
bridge-domain 10
 vxlan vni 10
 evpn
  route-distinguisher 100:10
  vpn-target 100:100 export-extcommunity
  vpn-target 100:100 import-extcommunity
#
bridge-domain 20
 vxlan vni 20
 evpn
  route-distinguisher 100:20
  vpn-target 100:100 export-extcommunity
  vpn-target 100:100 import-extcommunity
#
interface Vbdif10
 ip binding vpn-instance A
 ip address 192.168.10.254 255.255.255.0
 arp broadcast-detect enable
 arp collect host enable
#
interface Vbdif20
 ip binding vpn-instance A
 ip address 192.168.20.254 255.255.255.0
 arp broadcast-detect enable
 arp collect host enable
#
interface GE1/0/0
 undo portswitch
 undo shutdown
 ip address 155.1.11.1 255.255.255.0
#
interface GE1/0/1
 undo shutdown
#
interface GE1/0/1.10 mode l2
 encapsulation dot1q vid 10
 bridge-domain 10
#
interface GE1/0/1.20 mode l2
 encapsulation dot1q vid 20
 bridge-domain 20
#
interface LoopBack0
 ip address 1.1.1.1 255.255.255.255
#
interface Nve1
 source 1.1.1.1
 vni 10 head-end peer-list protocol bgp
 vni 20 head-end peer-list protocol bgp
#
bgp 100
 peer 2.2.2.2 as-number 100
 peer 2.2.2.2 connect-interface LoopBack0
 #
 ipv4-family unicast
  peer 2.2.2.2 enable
 #
 l2vpn-family evpn
  undo policy vpn-target
  peer 2.2.2.2 enable
  peer 2.2.2.2 advertise irb
#
ospf 1
 area 0.0.0.0
  network 1.1.1.1 0.0.0.0
  network 155.1.11.0 0.0.0.255
