IS-IS基础网络配置实例

今天给大家带来IS-IS的基础配置实例，本文以华为eSNP模拟器，完成了一个基本的IS-IS配置案例，阅读本文后，您可以进行简单的IS-IS配置。
阅读本文，您需要了解IS-IS协议的基础知识，如果您对此还存在困惑或者还想要学习IS-IS的进一步配，欢迎查阅我博客内的其他文章，相信您一定会有所收获。
推荐阅读：
IS-IS详解（一）——IS-IS基础
IS-IS详解（二）——IS-IS邻居建立

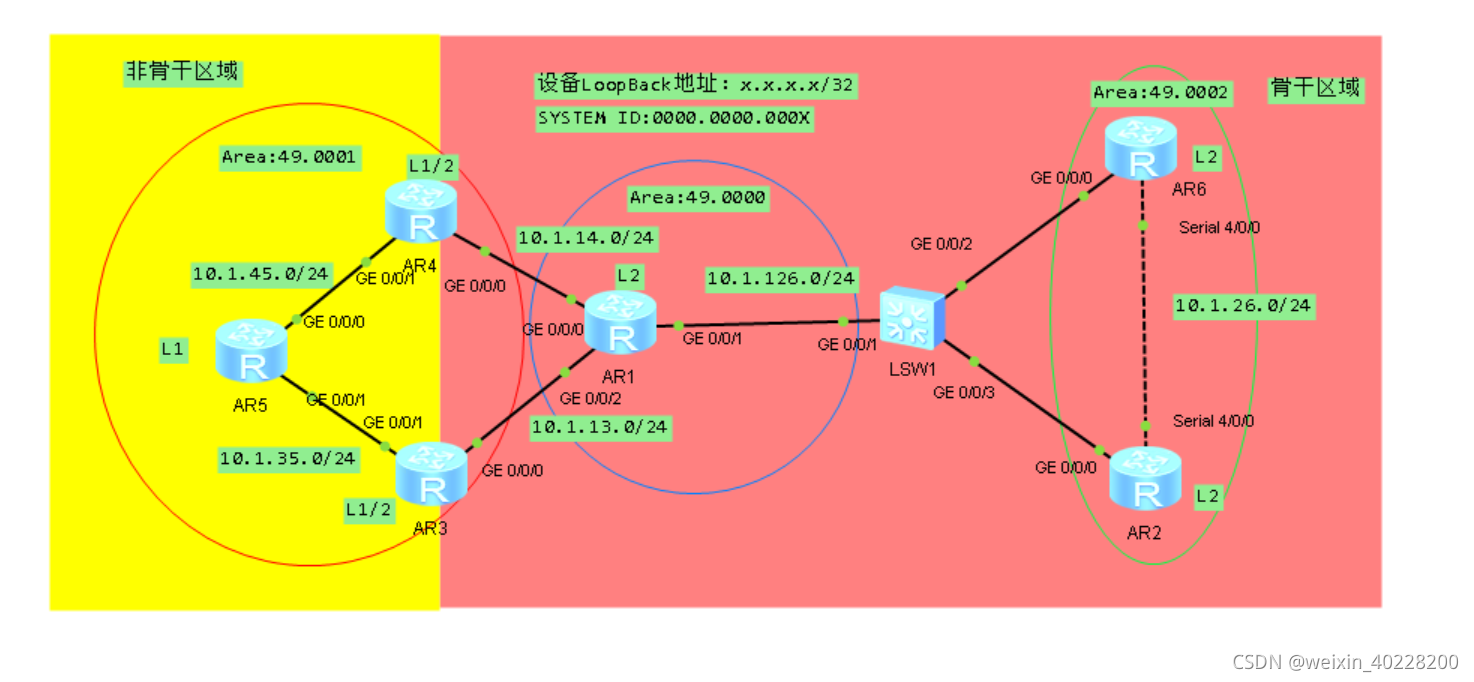

一、实验拓扑及要求

实验拓扑如上所示，现在要求按照图示要求完成IS-IS的相应配置，并且建立起相应的IS-IS邻居。

二、各路由器相关配置命令

（一）大致配置思路

想要配置一个简单的IS-IS网络，如果不顾及诸多配置上的细节的话，只需要两步。
1、在特权模式中进入IS-IS配置视图，指定路由器的级别，并配置路由器的network-entity。
2、进入相应接口，配置IP地址，并使能IS-IS 。
关于IS-IS其他复杂操作，您可以关注我博客的其他文章，相信您一定会有所收获！

（二）R1相关配置命令

R1相关配置命令如下：

isis 1
 is-level level-2
 network-entity 49.0000.0000.0000.0001.00
#
interface GigabitEthernet0/0/0
 ip address 10.1.14.1 255.255.255.0
 isis enable 1
#
interface GigabitEthernet0/0/1
 ip address 10.1.126.1 255.255.255.0
 isis enable 1
#
interface GigabitEthernet0/0/2
 ip address 10.1.13.1 255.255.255.0
 isis enable 1
#
interface LoopBack0
 ip address 1.1.1.1 255.255.255.255
 isis enable 1

（三）R2相关配置命令

R2相关配置命令如下：

isis 1
 is-level level-2
 network-entity 49.0002.0000.0000.0002.00
#
interface Serial4/0/0
 link-protocol ppp
 ip address 10.1.26.2 255.255.255.0
#
interface GigabitEthernet0/0/0
 ip address 10.1.126.2 255.255.255.0
 isis enable 1
#
interface LoopBack0
 ip address 2.2.2.2 255.255.255.255
 isis enable 1

（四）R3相关配置命令

R3相关配置命令如下：

isis 1
 network-entity 49.0001.0000.0000.0003.00
#
interface GigabitEthernet0/0/0
 ip address 10.1.13.3 255.255.255.0
 isis enable 1
#
interface GigabitEthernet0/0/1
 ip address 10.1.35.3 255.255.255.0
 isis enable 1
#
interface LoopBack0
 ip address 3.3.3.3 255.255.255.255
 isis enable 1

（五）R4相关配置命令

R4相关配置命令如下：

isis 1
 network-entity 49.0001.0000.0000.0004.00
#
firewall zone Local
 priority 15
#
interface GigabitEthernet0/0/0
 ip address 10.1.14.4 255.255.255.0
 isis enable 1
#
interface GigabitEthernet0/0/1
 ip address 10.1.45.4 255.255.255.0
 isis enable 1
#
interface GigabitEthernet0/0/2
#
interface NULL0
#
interface LoopBack0
 ip address 4.4.4.4 255.255.255.255
 isis enable 1

（六）R5相关配置命令

R5相关配置命令如下：

isis 1
 is-level level-1
 network-entity 49.0001.0000.0000.0005.00
#
interface GigabitEthernet0/0/0
 ip address 10.1.45.5 255.255.255.0
 isis enable 1
#
interface GigabitEthernet0/0/1
 ip address 10.1.35.5 255.255.255.0
 isis enable 1
#
interface LoopBack0
 ip address 5.5.5.5 255.255.255.255
 isis enable 1

（七）R6相关配置命令

R6相关配置如下：

isis 1
 is-level level-2
 network-entity 49.0002.0000.0000.0006.00
#
interface Serial4/0/0
 link-protocol ppp
 ip address 10.1.26.6 255.255.255.0
 isis enable 1
#
interface GigabitEthernet0/0/0
 ip address 10.1.126.6 255.255.255.0
 isis enable 1
#
interface LoopBack0
 ip address 6.6.6.6 255.255.255.255
 isis enable 1

三、实验现象

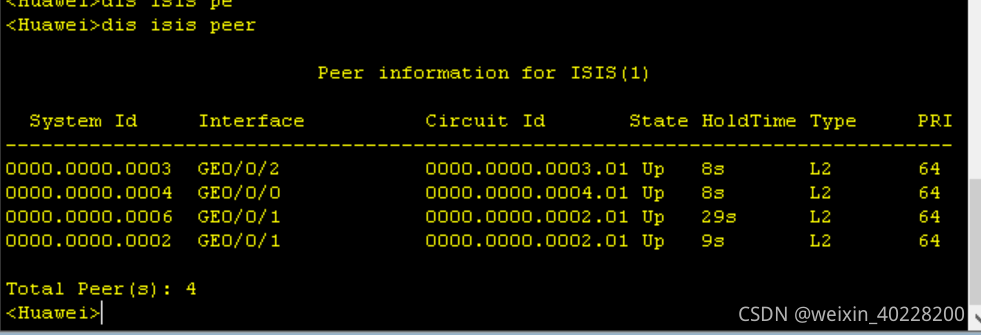

（一）IS-IS邻居建立

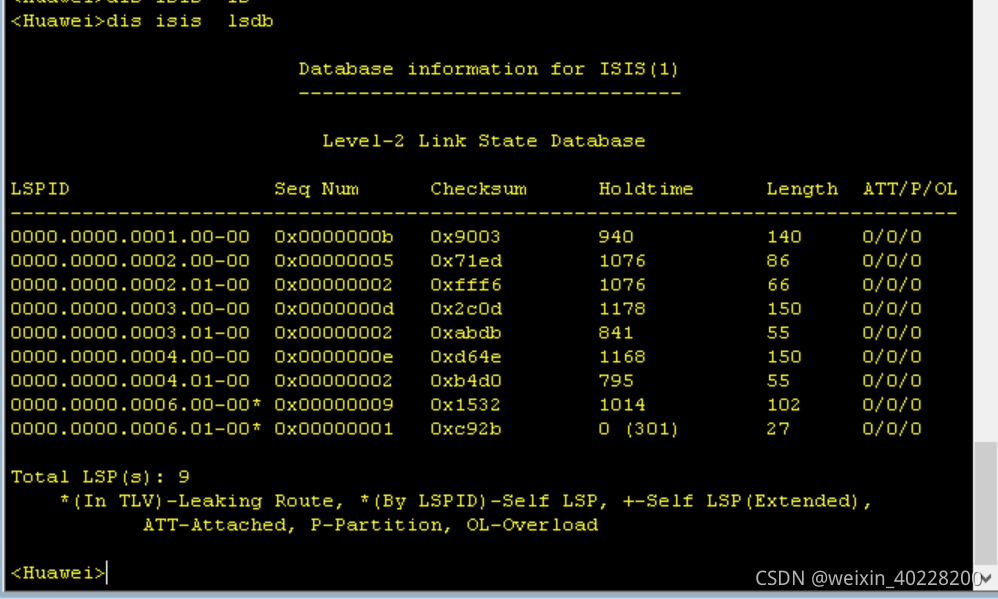

（二）IS-IS LSDB

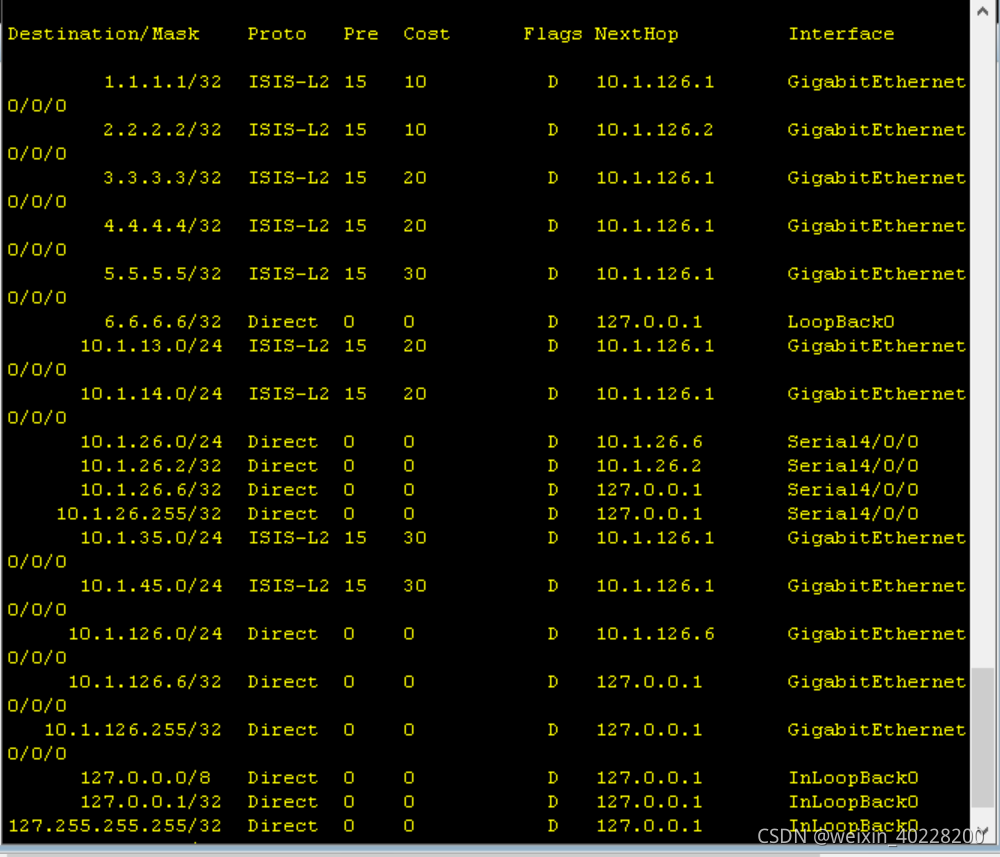

（三）IS-IS运行后路由
