IS-IS详解（四）——IS-IS Hello报文详解

从今天开始，给大家介绍IS-IS协议相关内容。本文主要内容是IS-IS Hello报文的相关结构和作用。
推荐阅读：
IS-IS详解（一）——IS-IS基础
IS-IS详解（二）——IS-IS邻居建立
IS-IS详解（三）——IS-IS 报文结构与功能

一、Hello包发送原则

可以通过在IS-IS视图中修改IS-IS的级别来控制IS-IS路由器发送的Hello包类型，同时，在运行IS-IS协议的接口上，也可以修改IS-IS的级别，而这也会对Hello包的发送造成影响，实际上，Hello包的发送有一个较为复杂的原则，具体如下：
L1和L2路由器在广播型链路上，只发相应级别的Hello包，此时发送的Hello级别只与IS-IS视图下配置的路由器级别有关，而与接口上配置的IS-IS链路级别无关。
默认情况下，L1/2路由器在广播型链路上既发送L1的Hello包，也发送L2的Hello包。但是L1/2路由器发送Hello包的类型收到链路上配置的IS-IS级别的影响，当链路上配置IS-IS级别为L1时，则该路由器在该链路上只发L1的Hello包，当链路上配置IS-IS级别为L2时，则该路由器在该链路上只发L2的Hello包。

二、Hello报文结构

（一）广播型链路上Hello包头

（二）P2P链路上Hello包头

三、Hello报文各字段功能

（一）Hello包头字段详解

Hello包头字段功能如下：
1、Reserved/Circuit Type。 表示路由器级别，0x01表示L1级别，0x02表示L2级别，0x03表示L1/2级别（注：此字段与链路上IS-IS级别也有关系，当必须路由器级别和接口级别均为L1/2，此时此字段才为L1/2，具体规则如本文第一章介绍相同）。
2、Source ID。 发送报文的IS-IS路由器SID，占6Byte。
3、Holding Time。 保持计时器，单位为秒，占用2Byte，默认为Hello-Interval的三倍。本字段的含义是告诉邻居本端失效的时间。这里IS-IS协议与OSPF不同，IS-IS允许建立邻居的相邻路由器之间Hello-Interval和Holding Time不一致。可以在路由器IS-IS视图下修改本字段时间，但是有一定的限制。
4、PDU Length。 本字段表示整个IS-IS报文的长度，包括头部、Hello报文以及后面的TLV字段的长度，占用2Byte。
5、Priority。 表示优先级，占用1Byte，但是该字段值使用了7个bit，因此该字段取值范围是0-127。该字段主要用于DIS的选举，且该字段越大越优先。当该字段值相等时，则比较MAC地址，越大越优先。
6、R。 预留字段，用0填充。
7、LAN ID。 用于描述链路上的伪节点DIS。
8、Local Circuit ID。 表示本地链路ID。
实际上，在Hello报文头字段，广播型链路上的Hello包和P2P链路上Hello包的区别在于广播型有独有的LAN ID和Priority字段，而P2P链路上有独有的Local Circuit ID字段。

（二）Hello包常见TLV字段功能

TLV机制即Type（类型）、Length（长度）和Value（值）的意思。
TLV机制允许路由协议只携带需要的属性，不需要的属性可以不携带，扩展性强，如果协议需要支持新的特性，则只需要开发新的TVL属性即可支持。在使用wireshark抓包时，如果字段的前面有一个“>”符号，则代表该字段为一个TLV字段。
Hello包常见的TLV字段如下：
1、Area Address。 区域地址，考虑到IS-IS协议中可配置3个以内的区域地址，因此该字段长度并不固定，因此该字段放在了TLV字段中。
2、IS Neighbor。 中间系统邻居，在广播型链路上，该字段使用邻居的MAC地址表示，但是在P2P链路上该字段使用路由器的System ID表示。
3、IP Interface Address。 接口IP地址。如果一个接口配置了多个IP地址，IS-IS协议默认携带所有的IP地址。
4、Protocol Supported。 表示本路由器支持的协议。
5、Restart Signaling。 主要用于重启动时使用。
6、Muti Topology。 主要用于多拓扑时使用。
7、Padding 。 填充字段，该字段全为0。

四、Hello抓包展示

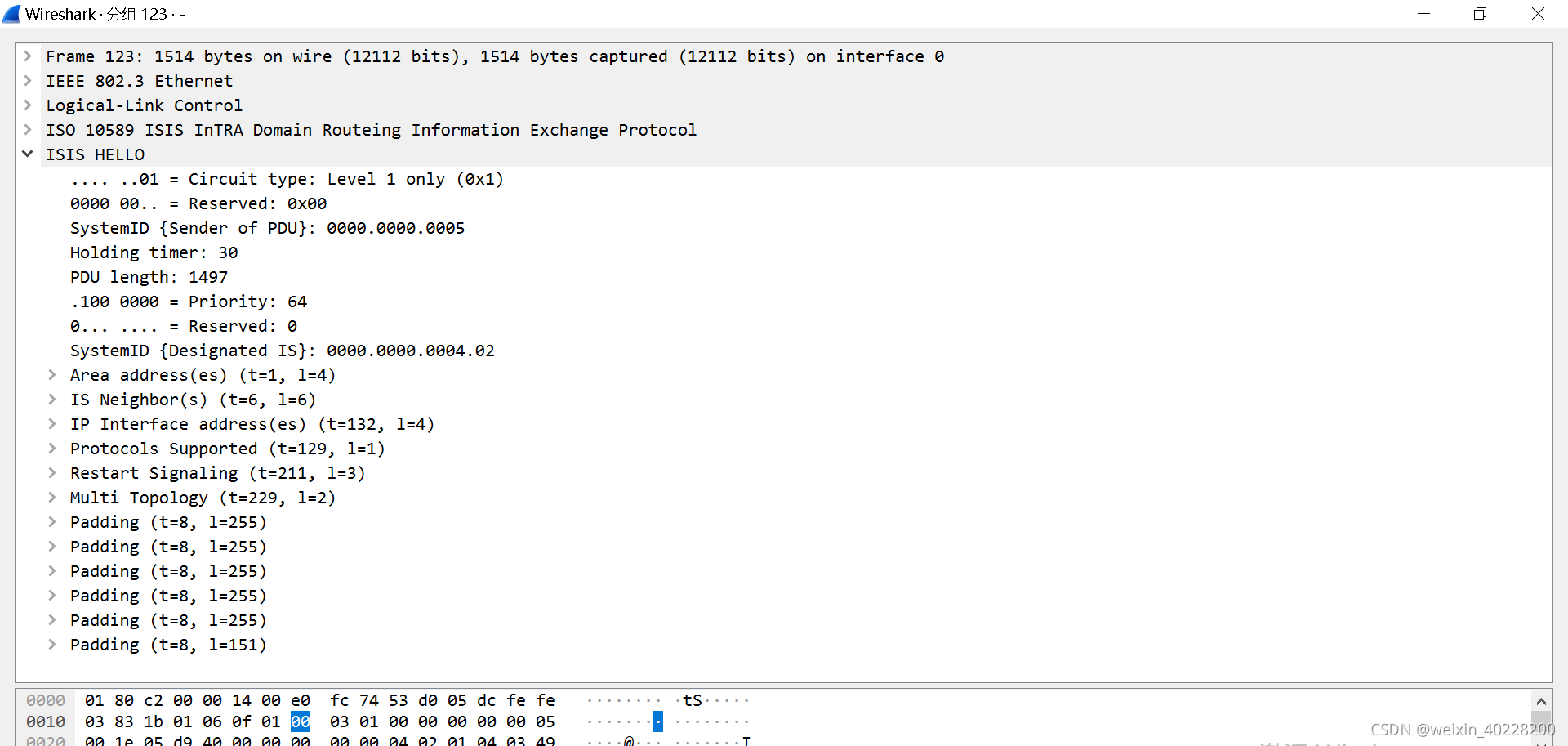

（一）广播链路上IS-IS Hello包

（二）P2P链路上Hello包
