今天给大家介绍一种常见的潜在路由环路风险的网络——路由聚合引发的潜在路由环路风险网络，如果您对此还不甚了解，一定要赶紧看完本篇文章。路由聚合是我们在配置动态路由协议时常见的一种配置方式，但是如果我们配置不慎，则很有可能导致网络出现潜在的环路风险。并且，这种风险存在于任何可以配置路由聚合的网络中，包括BGP、OSPF、IS-IS……

一、潜在路由环路风险网络简介

首先，请大家认真观察下列网络拓扑，看是否存在潜在的路由环路风险。

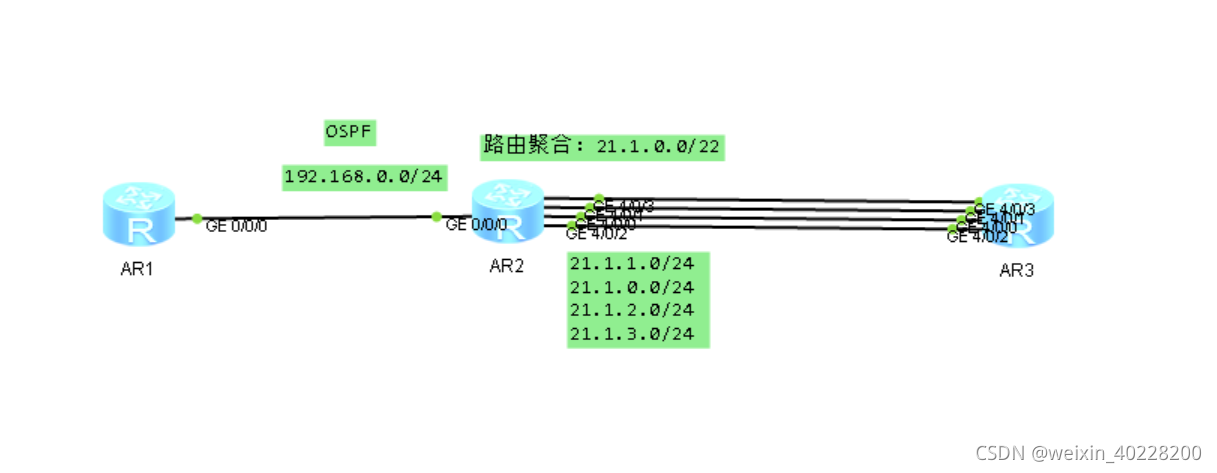

（一）潜在路由环路风险网络拓扑

在上述网络拓扑中，R3仅仅作为R2的链接，没有实际作用。R1和R2之间运行了OSPF协议，R2将与R3的直连路由作为外部路由引入OSPF，并进行路由聚合。同时，由于业务原因，在R2上有一条指向R1的静态路由。

（二）潜在路由环路风险网络配置

AR1：

interface GigabitEthernet0/0/0
 ip address 192.168.0.1 255.255.255.0
#
ospf 1
 area 0.0.0.0
  network 192.168.0.0 0.0.0.255

AR2：

interface GigabitEthernet0/0/0
 ip address 192.168.0.2 255.255.255.0
#
interface GigabitEthernet4/0/0
 ip address 21.1.1.2 255.255.255.0
#
interface GigabitEthernet4/0/1
 ip address 21.1.0.2 255.255.255.0
#
interface GigabitEthernet4/0/2
 ip address 21.1.2.2 255.255.255.0
#
interface GigabitEthernet4/0/3
 ip address 21.1.3.2 255.255.255.0
#
ospf 1
 asbr-summary 21.1.0.0 255.255.252.0
 import-route direct
 area 0.0.0.0
  network 192.168.0.0 0.0.0.255
#
ip route-static 0.0.0.0 0.0.0.0 192.168.0.1

二、潜在路由环路风险成因

（一）路由环路产生

在上述配置中，如果链路正常，则不会有任何问题，也不会存在路由环路。但是，一旦AR2的聚合路由中的部分明细路由失效，则会引发路由环路。现在我们将AR2的G4/0/0接口shutdown，模拟一条明细路由失效，然后再AR1上访问AR2，可以观察到如下现象：

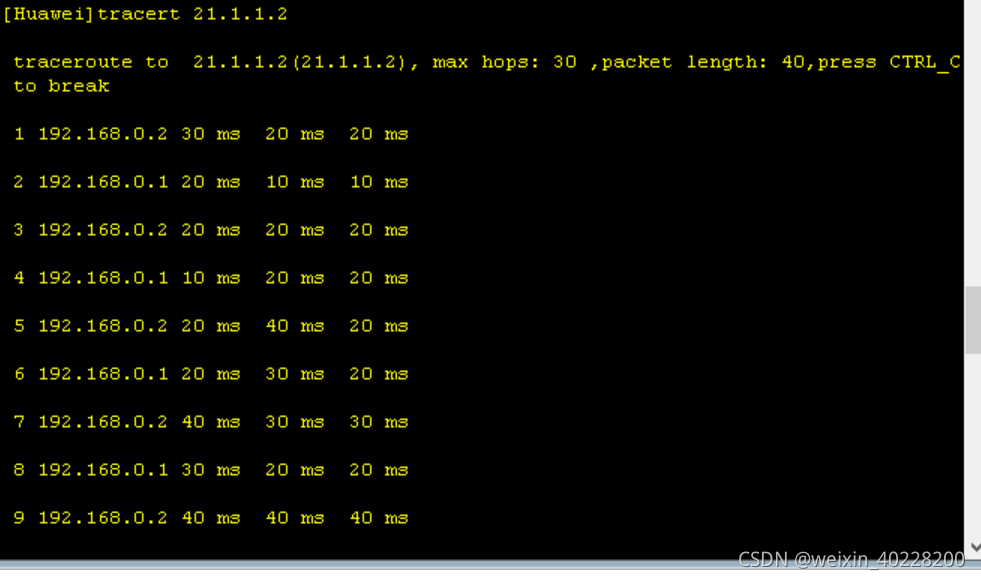

从tracert的结果，可以很明显的看出，在AR1和AR2中形成了路由环路！

（二）环路产生原因

为什么会生成路由环路呢，观察AR1和AR2的路由表，可以看到如下信息：

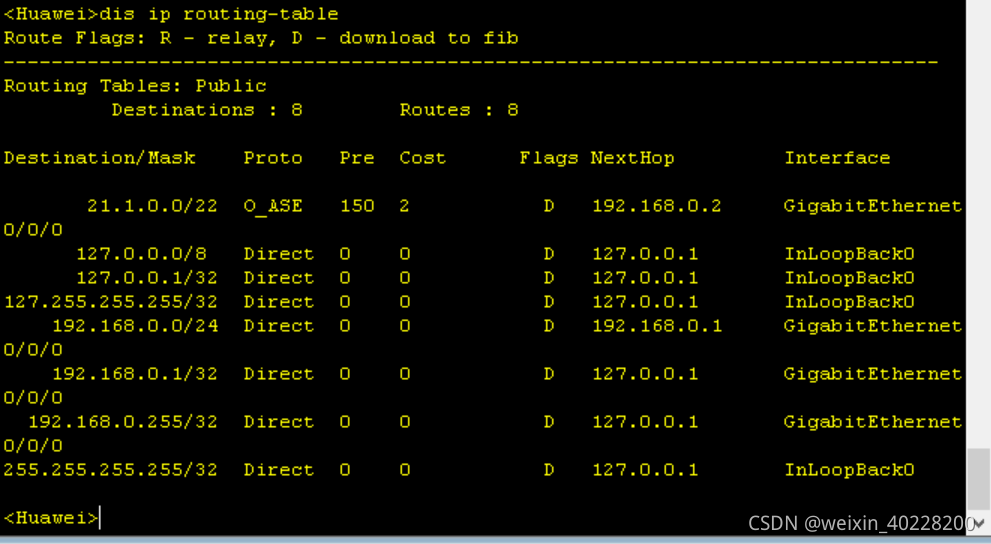

AR1的路由表如下所示：

AR2的路由表如下所示：

可以看出，在AR2的21.1.1.0/24路由失效后，AR2依旧将聚合后的路由通告给AR1，因此AR1针对前往21.1.1.0/24网段的数据包发给下一跳AR2，而由于AR2已经没有了前往21.1.1.0/24网段的路由，因此AR2会按照默认缺省转发给下一条AR1，这样，就形成了路由环路。
归根结底，路由环路的形成，一是由于在AR2上存在指向AR1的缺省路由，二是由于路由协议规定，只有当所有的明细路由失效时，才不通告聚合后的路由。
而且，由于各种路由协议的特性，BGP、IS-IS等路由协议均存在这种问题。！

三、网络优化——破除环路风险

那么，如果在网络业务无法更改的情况下，如何解决这一潜在的路由环路风险呢？我们可以利用黑洞路由解决这一问题。
在AR2上，配置以下命令，使得聚合路由自动丢弃。

ip route-static 21.1.0.0 22 NULL 0

这样，如果某一条明细路由没有失效，则根据选路规则，最长掩码匹配，有效的明细路由正常起作用，数据包正常转发。但是如果某条明细路由失去作用，则该配置则会起作用，指导路由器丢弃该报文，避免根据缺省路由转发形成环路。

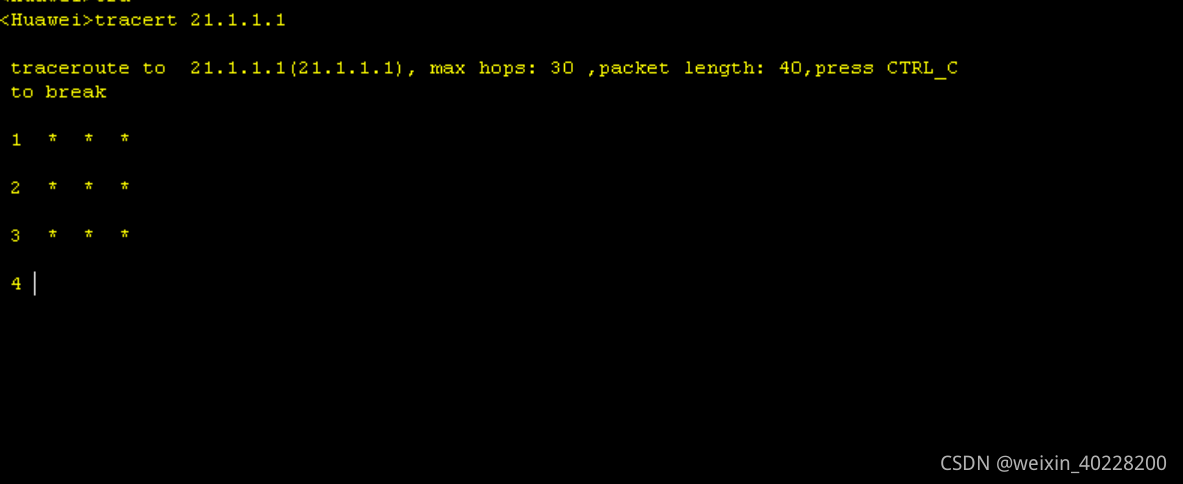

配置完成上述命令后效果如下：

可以看出，在AR2上已经丢弃该报文，没有形成路由环路。
