今天给大家带来IS-IS的基础配置实例,本文以华为eSNP模拟器,完成了IS-IS 在IPv6网络上的配置案例,阅读本文后,您可以进行简单的IS-IS IPv6网络配置。
阅读本文,您需要了解IS-IS协议的基础知识,如果您对此还存在困惑或者还想要学习IS-IS的进一步配置,欢迎查阅我博客内的其他文章,相信您一定会有所收获。
推荐阅读:
IS-IS基础网络配置实例
IS-IS详解(十九)——IS-IS 与IPv6
一、网络拓扑及配置要求

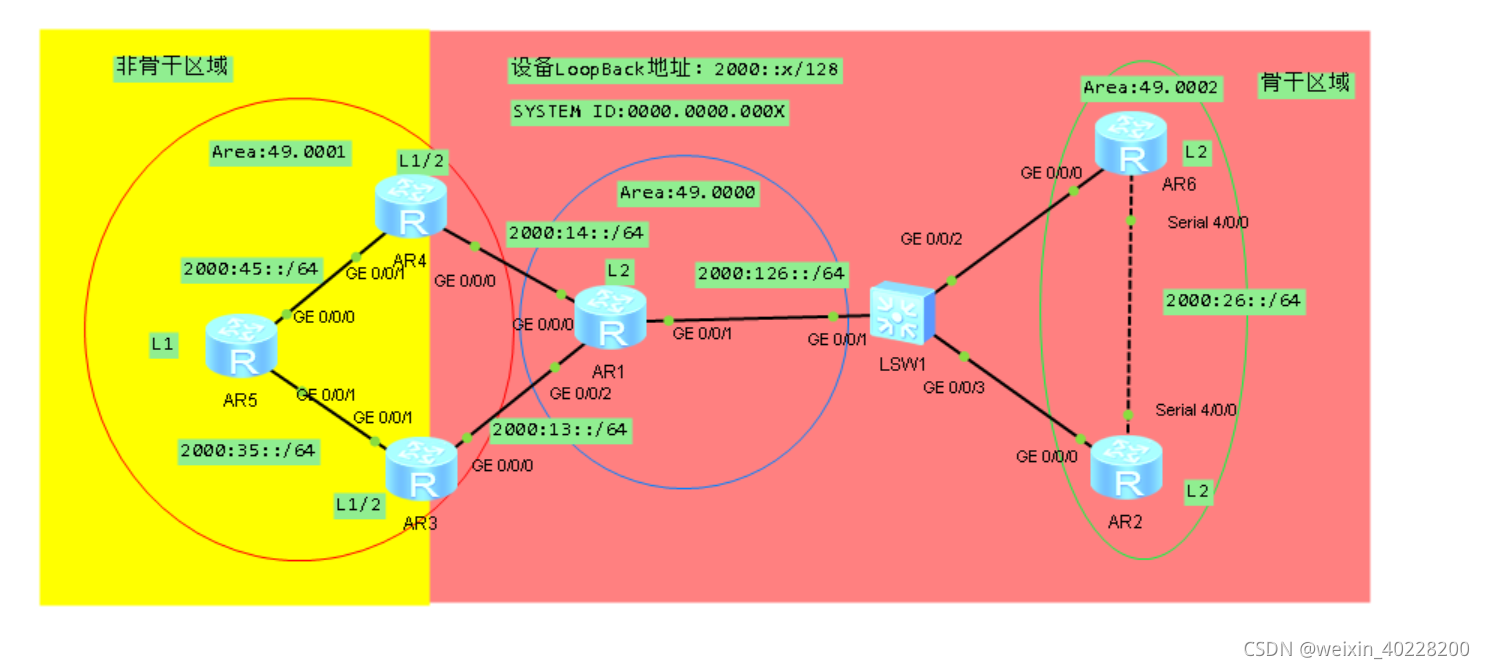

实验拓扑如上所示,现在要求按照图示要求完成IS-IS的相应配置,并且建立起相应的IS-IS邻居,最终实现全网互通。
二、各路由器相关配置命令
(一)大致配置思路
如果想要配置一个简单的IS-IS支持IPv6的实验拓扑,实际配置过程非常简单,大致思路就是在IS-IS配置的基础上使能IPv6功能。主要有以下两点:
1、在IS-IS视图上,执行命令:
ipv6 enable
在IS-IS上使能IPv6的支持。
2、在接口上,使能IS-IS支持IPv6,相关命令如下:
isis ipv6 enable
(二)R1相关配置命令
R1相关配置命令如下:
ipv6
#
isis 1
is-level level-2
network-entity 49.0000.0000.0000.0001.00
#
ipv6 enable topology standard
#
interface GigabitEthernet0/0/0
ipv6 enable
ipv6 address 2000:14::1/64
isis ipv6 enable 1
#
interface GigabitEthernet0/0/1
ipv6 enable
ipv6 address 2000:126::1/64
isis ipv6 enable 1
#
interface GigabitEthernet0/0/2
ipv6 enable
ipv6 address 2000:13::1/64
isis ipv6 enable 1
#
interface LoopBack0
ipv6 enable
ipv6 address 2000::1/128
isis ipv6 enable 1
(三)R2相关配置命令
R2相关配置命令如下:
ipv6
#
isis 1
is-level level-2
network-entity 49.0002.0000.0000.0002.00
#
ipv6 enable topology standard
#
interface Serial4/0/0
link-protocol ppp
ipv6 enable
ipv6 address 2000:26::2/64
isis ipv6 enable 1
#
interface Serial4/0/1
link-protocol ppp
#
interface GigabitEthernet0/0/0
ipv6 enable
ipv6 address 2000:126::2/64
isis ipv6 enable 1
#
interface LoopBack0
ipv6 enable
ipv6 address 2000::2/128
isis ipv6 enable 1
(四)R3相关配置命令
R3相关配置命令如下:
ipv6
#
isis 1
network-entity 49.0001.0000.0000.0003.00
#
ipv6 enable topology standard
#
interface GigabitEthernet0/0/0
ipv6 enable
ipv6 address 2000:13::3/64
isis ipv6 enable 1
#
interface GigabitEthernet0/0/1
ipv6 enable
ipv6 address 2000:35::3/64
isis ipv6 enable 1
#
interface LoopBack0
ipv6 enable
ipv6 address 2000::3/128
isis ipv6 enable 1
(五)R4相关配置命令
R4相关配置命令如下:
ipv6
#
isis 1
network-entity 49.0001.0000.0000.0004.00
#
ipv6 enable topology standard
#
interface GigabitEthernet0/0/0
ipv6 enable
ipv6 address 2000:14::4/64
isis ipv6 enable 1
#
interface GigabitEthernet0/0/1
ipv6 enable
ipv6 address 2000:45::4/64
isis ipv6 enable 1
#
interface LoopBack0
ipv6 enable
ipv6 address 2000::4/128
isis ipv6 enable 1
#
(六)R5相关配置命令
R5相关配置命令如下:
ipv6
#
isis 1
is-level level-1
network-entity 49.0001.0000.0000.0005.00
#
ipv6 enable topology standard
#
interface GigabitEthernet0/0/0
ipv6 enable
ipv6 address 2000:45::1/64
isis ipv6 enable 1
#
interface GigabitEthernet0/0/1
ipv6 enable
ipv6 address 2000:35::5/64
isis ipv6 enable 1
#
interface LoopBack0
ipv6 enable
ipv6 address 2000::5/128
isis ipv6 enable 1
(七)R6相关配置命令
R6相关配置命令如下:
ipv6
#
isis 1
is-level level-2
network-entity 49.0002.0000.0000.0006.00
#
ipv6 enable topology standard
#
interface Serial4/0/0
link-protocol ppp
ipv6 enable
ipv6 address 2000:26::6/64
isis ipv6 enable 1
#
interface Serial4/0/1
link-protocol ppp
#
interface GigabitEthernet0/0/0
ipv6 enable
ipv6 address 2000:126::6/64
isis ipv6 enable 1
#
interface LoopBack0
ipv6 enable
ipv6 address 2000::6/128
isis ipv6 enable 1
三、实验现象

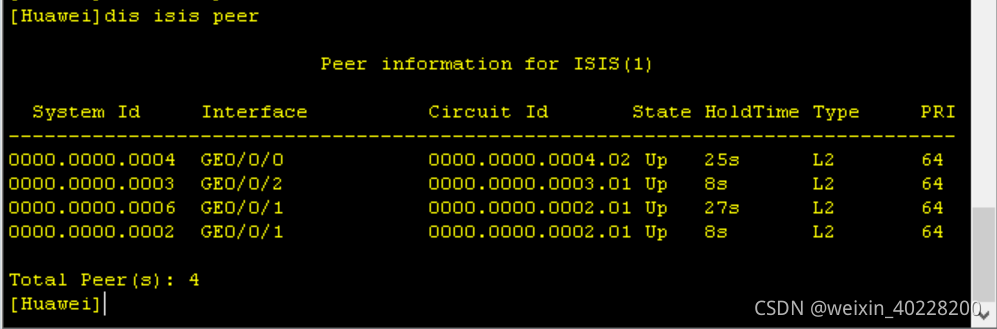

(一)IS-IS邻居建立

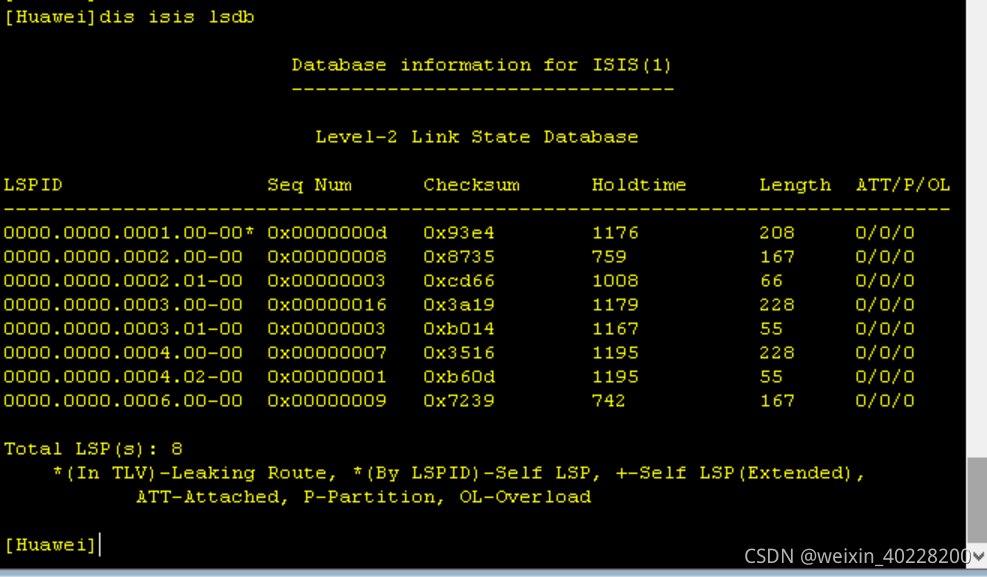

(二)IS-IS LSDB

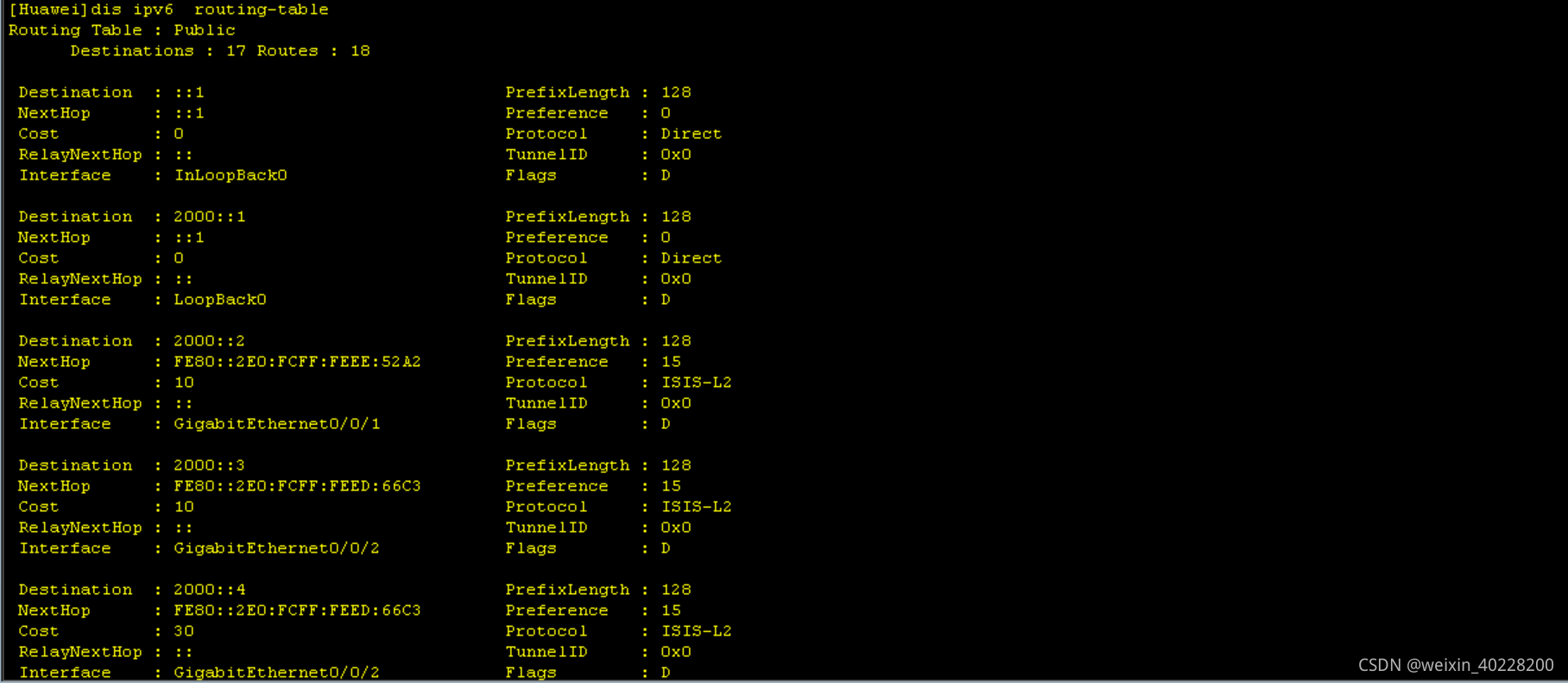

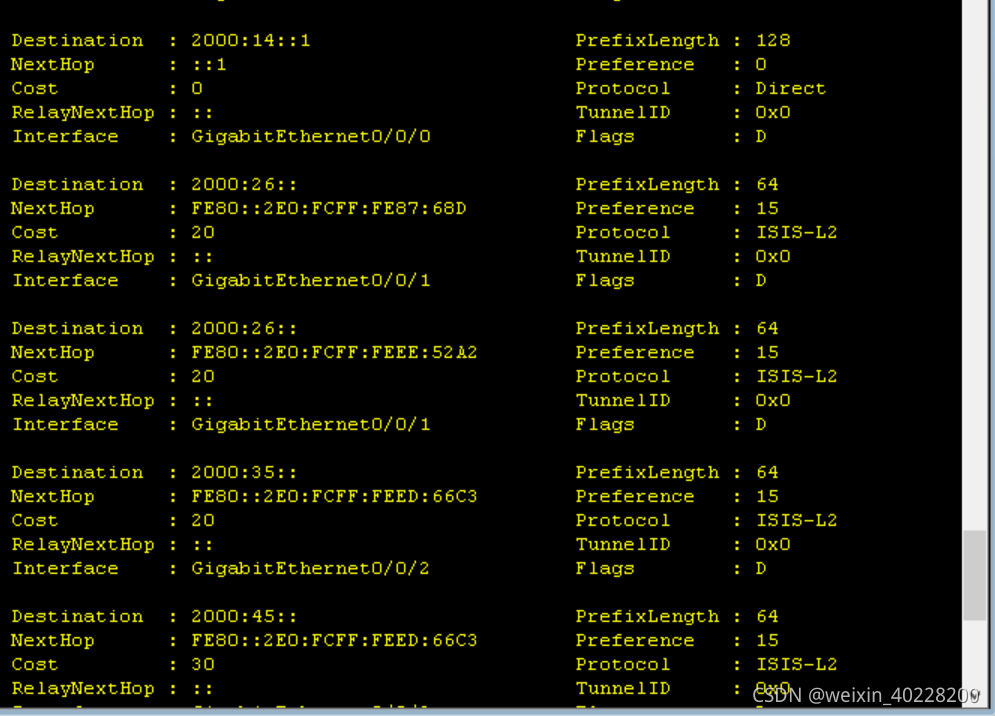

(三)IS-IS运行后路由

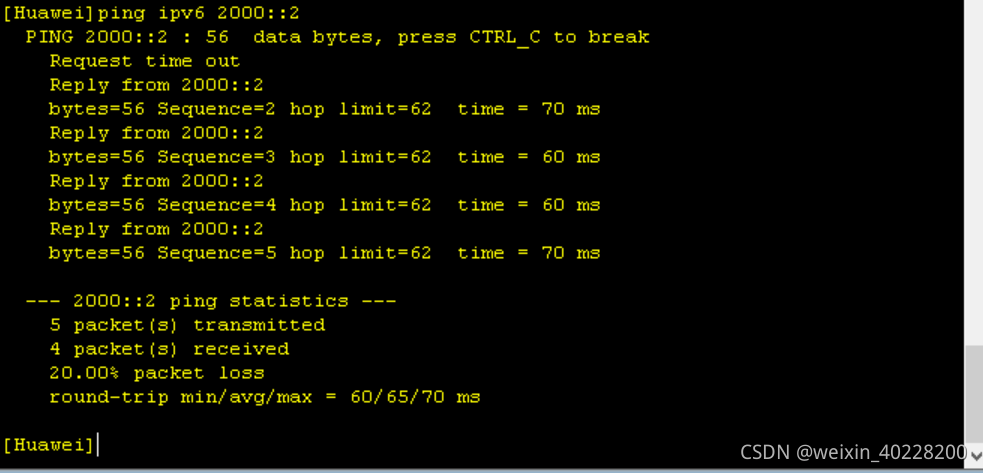

(四)各设备互访
