iStack详解（二）——堆叠连接方式堆叠拓扑变动处理

今天继续给大家介绍iStack和CSS的相关内容，本文主要内容是堆叠的连接方式和堆叠拓扑变动的处理
阅读本文，您需要对堆叠有一定的了解，如果您对此还存在困惑，建议您查阅以下文章：
iStack详解（一）——iStack基本原理

一、堆叠连接方式

交换机组件堆叠可以根据堆叠口的不同，分为堆叠卡堆叠和业务口堆叠两种方式。

（一）堆叠卡堆叠

堆叠卡堆叠又可以分为以下两种情况：
1、交换机之间通过专用的堆叠插卡以及专用的堆叠线缆进行。
2、堆叠卡进程到了交换机后面板上，交换机通过集成的堆叠接口以及专用的堆叠线缆进行连接。

（二）业务口堆叠

业务口堆叠指的是交换机之前通过与逻辑堆叠扣绑定的物理成员端口相连，不需要专用的堆叠插卡。

二、堆叠拓扑变动

（一）堆叠成员加入

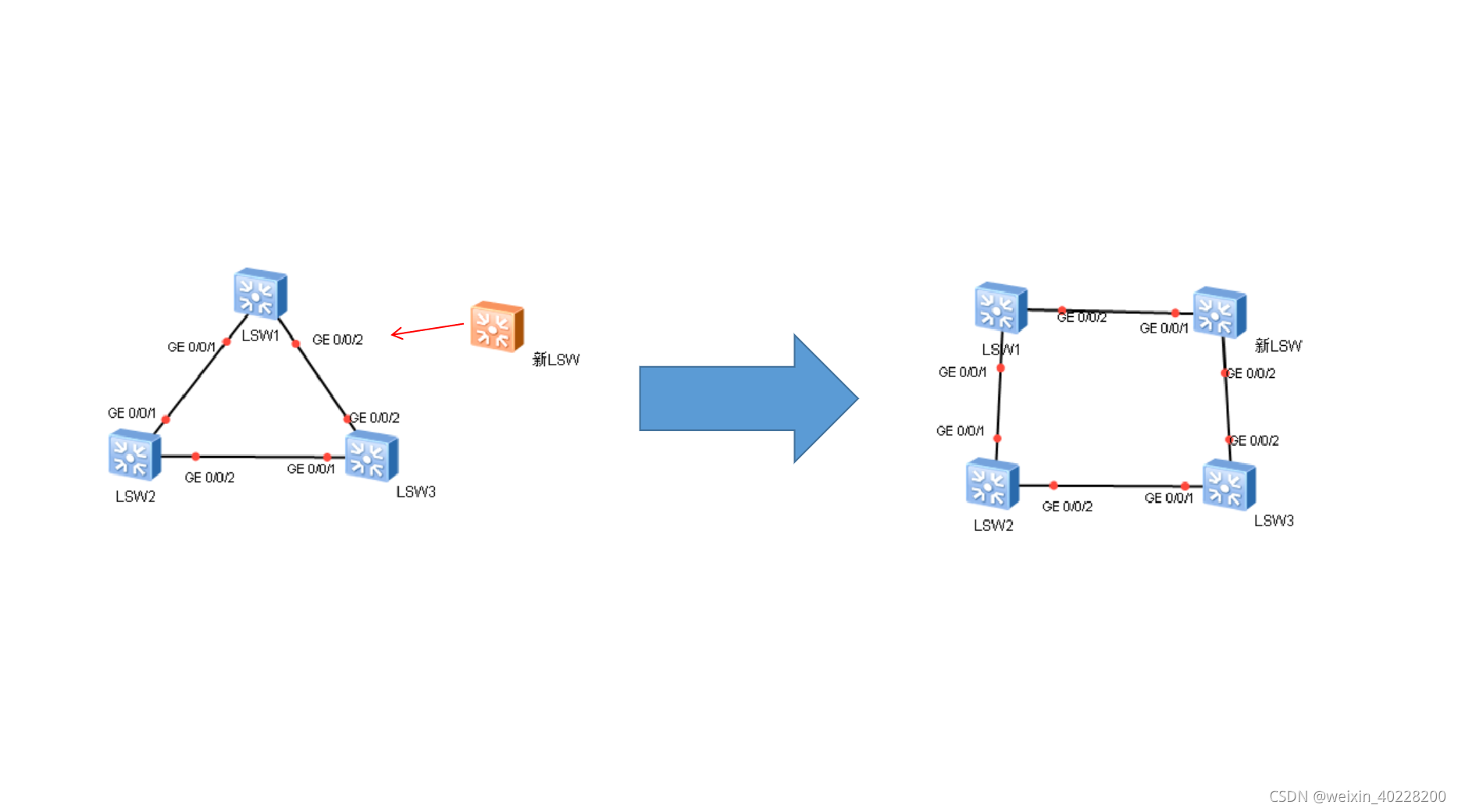

当一个堆叠系统在运行时，需要根据业务新加入一台设备称为堆叠成员加入，我们将其称为堆叠成员加入。该过程如下图所示：

这种情况处置流程一般如下：

（二）堆叠合并

如果因为业务配置需求，需要将连个堆叠系统合并成为一个时，我们将其称为堆叠合并。该过程如下所示：

这种情况处置流程一般如下：

（三）堆叠成员退出

当一个堆叠系统的设备出现以下情况之一时，我们称为堆叠成员退出：
1、拔出堆叠线缆
2、关闭堆叠端口或物理成员端口
3、堆叠成员设备重启
4、成员设备故障或其他特殊情况
如果堆叠为环形拓扑配置，则发生堆叠成员退出后不会出现太大问题。
如果在堆叠系统中发生了堆叠成员退出，则堆叠系统会自动进行如下处置：
1、如果是堆叠主交换机退出，则堆叠备交换机自动成为主交换机，堆叠系统更新拓扑后稳定运行。
2、如果是堆叠备交换机退出，则重新选举堆叠备交换机，堆叠系统更新拓扑后稳定运行。
3、如果是堆叠从交换机退出，则堆叠系统更新拓扑后稳定运行。

（四）堆叠分裂

堆叠分类是指堆叠系统发生某些故障后，由原来的一个堆叠系统分类为两个或多个堆叠系统的情况。

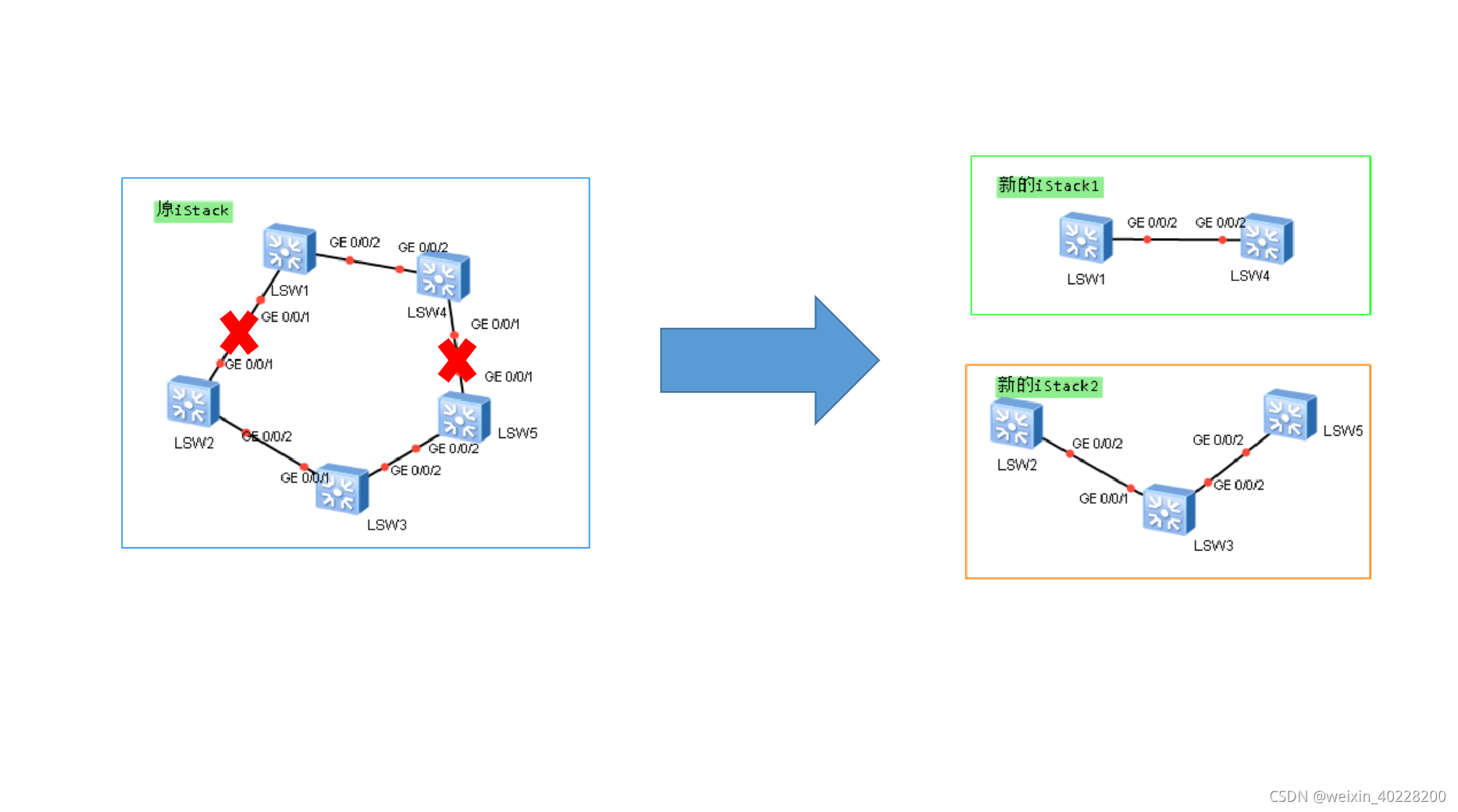

堆叠分裂如下：

堆叠分类可以细分为两种情况。如果分类后的原始主交换机和备交换机在同一个堆叠系统中，则另一个交换机堆叠系统组成新的堆叠系统。如果分类后的原始主交换机和备交换机不在同一个堆叠系统中，则备交换机升为主交换机，网络中出现配置相同的两组堆叠系统，造成网络震荡。
为防止出现两个相同的堆叠系统，可以使用多主检测技术进行检测，相关内容请关注我的博客，我将会在后续的文章中对此进行详细介绍。
