BFD配置实例

今天给大家带来一系列BFD的配置实例。本文使用华为eNSP模拟器，完成了BFD的一系列配置实例，包括BFD与静态路由、VRRP、OSPF、IS-IS、BGP等协议的联动。看完这篇文章，相信您一定会了解BFD在现网中的使用方法了。
阅读本文，您需要有一定的BFD基础，如果您对此还存在困惑，欢迎查阅我博客的其他文章，相信您一定会有所收获！
推荐阅读：
BFD详解

一、BFD与静态路由联动

（一）实验拓扑及要求

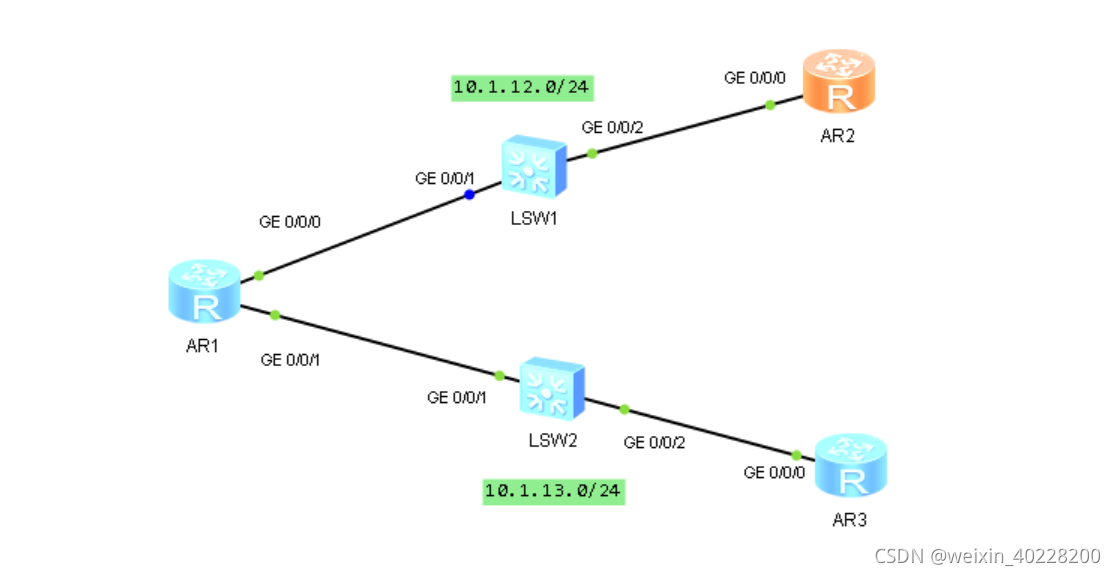

实验拓扑如上所示，R1上有指向R2和R3的缺省路由，现在要求当R1与R2连接正常时，访问网络的流量经过R2，当R1于R2连接中断后，实现流量自动切换，访问网络的流量经过R3。实验拓扑中，两个交换机没有实际作用。

（二）实验配置命令

在本实验中，我们使用静态BFD进行配置实现。在R1、R2路由器上，首先配置使能BFD功能，然后配置BFD的本地和远端标识符。最后再根据题目要求完成静态路由与BFD的联动。相关配置命令如下：
R1路由器：

bfd
#
firewall zone Local
 priority 15
#
interface GigabitEthernet0/0/0
 ip address 10.1.12.1 255.255.255.0
#
interface GigabitEthernet0/0/1
 ip address 10.1.13.1 255.255.255.0
#
bfd 1 bind peer-ip 10.1.12.2 source-ip 10.1.12.1
 discriminator local 1
 discriminator remote 2
 commit
#
ip route-static 0.0.0.0 0.0.0.0 10.1.13.3 preference 61
ip route-static 0.0.0.0 0.0.0.0 10.1.12.2
#

R2路由器：

bfd
#
firewall zone Local
 priority 15
#
interface GigabitEthernet0/0/0
 ip address 10.1.12.2 255.255.255.0
#
bfd 1 bind peer-ip 10.1.12.1 source-ip 10.1.12.2
 discriminator local 2
 discriminator remote 1
 commit
#

(三)实验效果

BFD抓包：

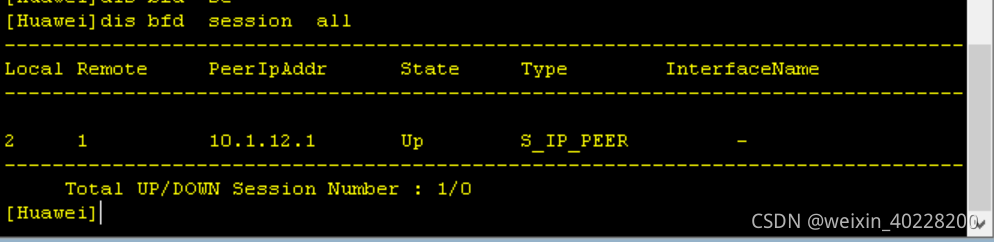

查看BFD状态：

二、BFD与VRRP联动

（一）实验拓扑及要求

实验拓扑如上所示，现在要求配置BFD与VRRP联动，使得当R3与R1的链路中断后，LSW2能够立即反应，降低自身的VRRP优先级，引导原本有自己转发的VLAN20的流量经LSW1转发。拓扑另一侧配置与之类似。

（二）实验配置命令

在本实验中，我们使用动态BFD进行配置实现。配置过程与上类似，都是先全局使能BFD功能，然后在VRRP上配置与BFD联动。相关配置命令如下：
LSW1：

bfd
#
interface Vlanif10
 ip address 192.168.10.253 255.255.255.0
 vrrp vrid 1 virtual-ip 192.168.10.254
 vrrp vrid 1 priority 130
 vrrp vrid 1 track interface GigabitEthernet0/0/3 reduced 30
 vrrp vrid 1 track bfd-session session-name 1 reduced 30
#
interface Vlanif20
 ip address 192.168.20.253 255.255.255.0
 vrrp vrid 2 virtual-ip 192.168.20.254
#
interface Vlanif100
 ip address 10.1.2.1 255.255.255.0
#
bfd 1 bind peer-ip 10.1.12.1 source-ip 10.1.2.1 auto
 commit

LSW2：

bfd
#
interface Vlanif10
 ip address 192.168.10.252 255.255.255.0
 vrrp vrid 1 virtual-ip 192.168.10.254
#
interface Vlanif20
 ip address 192.168.20.252 255.255.255.0
 vrrp vrid 2 virtual-ip 192.168.20.254
 vrrp vrid 2 priority 120
 vrrp vrid 2 track interface GigabitEthernet0/0/3 reduced 30
 vrrp vrid 2 track bfd-session session-name 1 reduced 30
#
interface Vlanif200
 ip address 10.1.3.2 255.255.255.0
#
interface GigabitEthernet0/0/1
 port link-type trunk
 port trunk allow-pass vlan 2 to 4094
#
interface GigabitEthernet0/0/2
 port link-type trunk
 port trunk allow-pass vlan 2 to 4094
#
interface GigabitEthernet0/0/3
 port link-type access
 port default vlan 200
bfd 1 bind peer-ip 10.1.13.1 source-ip 10.1.3.2 auto
 commit

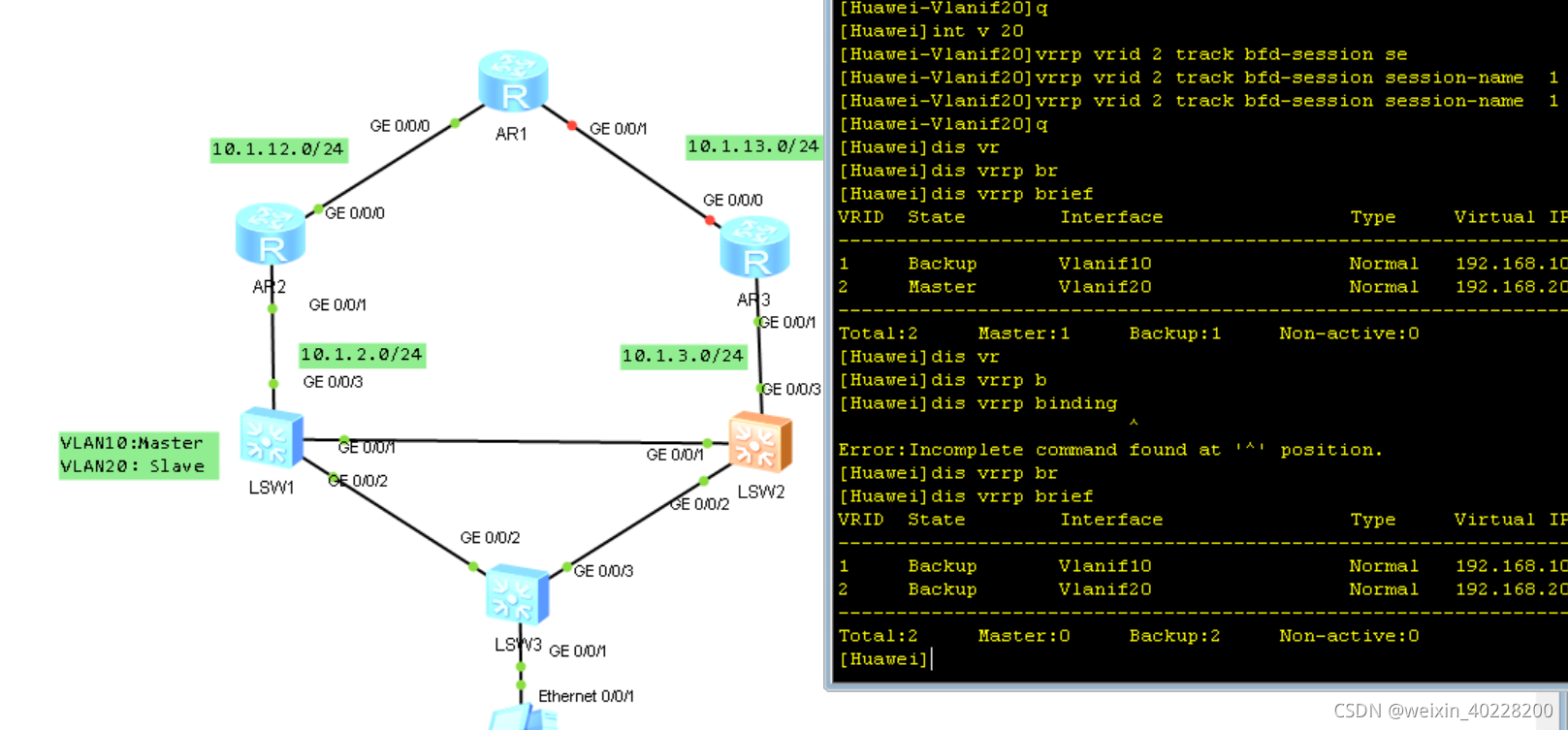

（三）实验效果

三、BFD与其他路由协议联动

（一）BFD与OSPF联动

如果是BFD与OSPF联动，则只需要在全局使能BFD功能后，在OSPF视图下执行命令：

ospf 1
 bfd all-interfaces enable

（二）BFD与IS-IS联动

如果是BFD与IS-IS联动，则只需要在全局使能BFD功能后，在IS-IS视图下执行命令：

isis 1
 bfd all-interfaces enable

（三）BFD与BGP联动

如果是BFD与BGP联动，则只需要在全局使能BFD功能后，在BGP视图下执行命令：

bgp 100
 peer 2.2.2.2 as-number 100
 peer 2.2.2.2 bfd enable

原创不易，转载请说明出处：https://blog.csdn.net/weixin_40228200/article/details/120187130
