今天继续给大家介绍iStack和CSS的相关内容,本文主要介绍了CSS的基本原理。由于CSS与iStack是两种非常相似的交换机多虚一的实现方式,只不过是运用在不同的设备上,因此建立大家结合iStack进行学学习。
推荐阅读:
CSS详解(一)——CSS基本原理
一、CSS集群连接方式
设备组件集群有两种连接方式,分别为集群卡集群和业务口集群。
集群卡集群方式是指集群成员交换机之间通过主控板(主控板上插集群卡已经是比较老旧的方式了,目前华为主推的是线卡上直接插集群卡的产品和方式)上专用的集群卡及专用的集群线缆连接。业务口集群方式是指集群成员交换机之前通过业务板上的普通业务口连接,不需要专用的集群卡,与iStack相同,业务口集群一样涉及两种端口的概念——物理成员端口和逻辑集群端口。
二、CSS集群分裂
集群建立后,系统主用主控板和系统备用主控板定时发送心跳报文来维护集群系统的状态。集群线缆、集群卡、主控板等发生故障或者是其中一台交换机下电或重启必将导致两台交换机之间失去通信。当两台交换机之间的心跳报文超时(默认为8s)时,集群系统将分裂为两个单框集群系统。
由于集群分裂后成员交换机运行着相同的配置文件,就会产生两个具有相同IP和MAC的集群系统,为防止由此产生的网络故障,必须进行集群分裂检测。
三、CSS分裂检测
CSS的分裂检测方式与iStack的分裂检测方式原理是完全相同的。CSS的分裂检测可以分为直连检测和代理检测两种方式。直连检测方式分为通过中间设备的直连检测方式和通过集群交换机直连的直连检测方式。代理检测方式又可以分为单机做代理的代理检测方式和两套集群系统互为代理的代理检测方式。(实际上,CSS的分裂检测还可以通过网管口等方式进行,但是在这里就不过多介绍了)

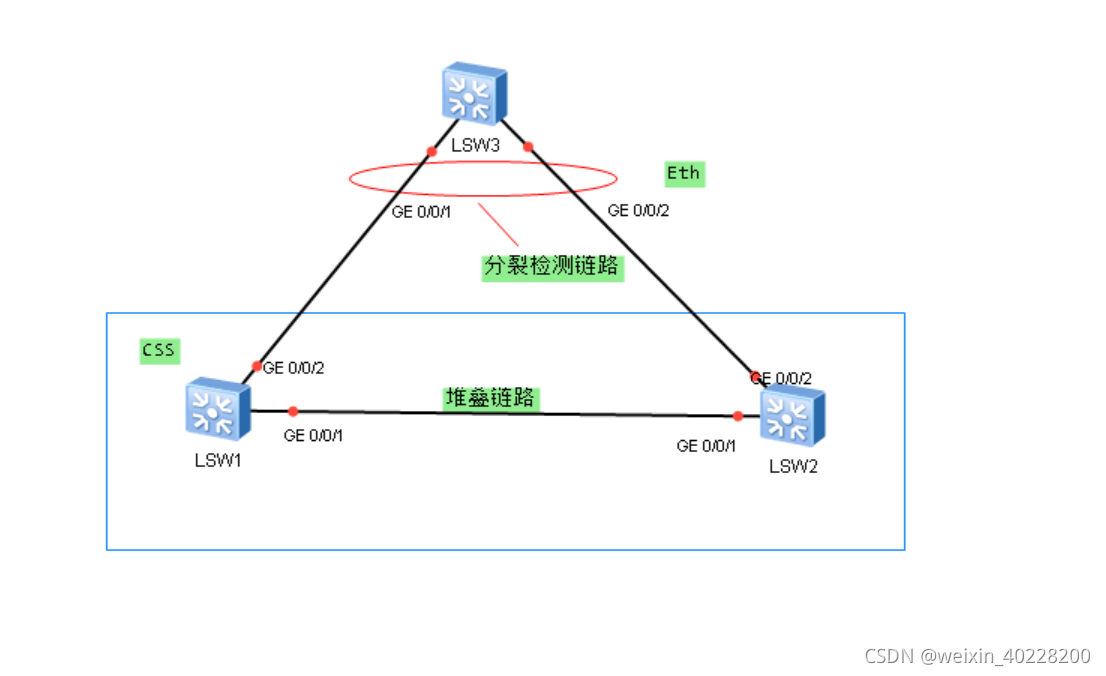

通过中间设备的直连检测方式拓扑如下:

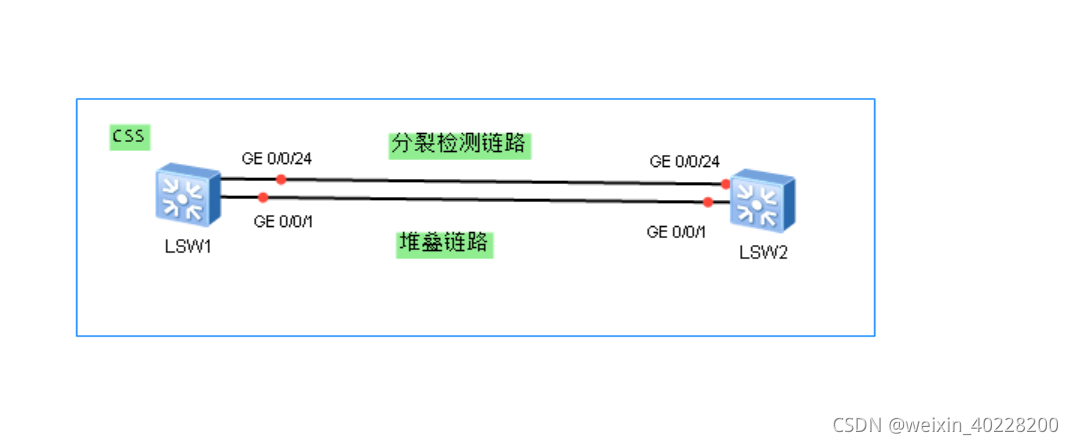

通过集群交换机的直连检测方式拓扑如下:

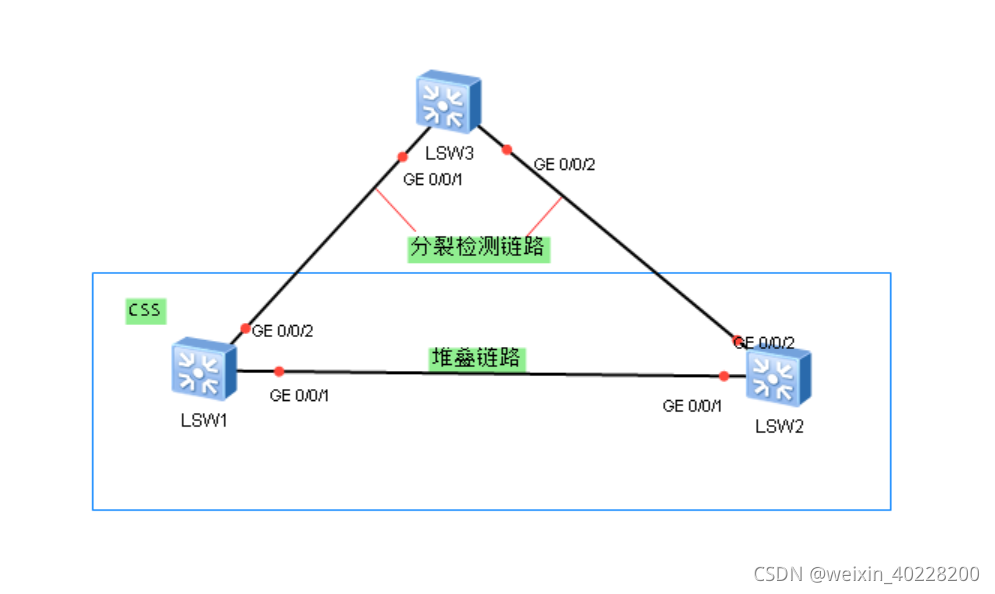

单机做代理的代理检测方式拓扑如下:

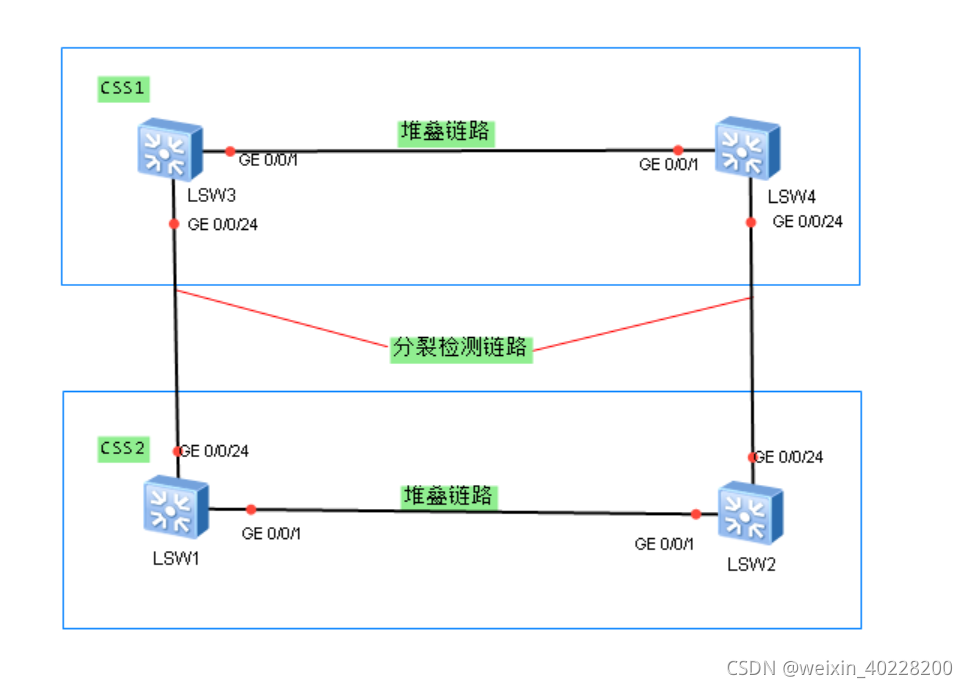

两套集群系统互为代理的检测方式拓扑如下:
