ELK详解（二十四）——geoip画访问地域热图

今天继续给大家介绍Linux运维相关知识，本文主要内容是Logstash配置geoip，使用Kibana画访问热点地图。

一、Logstash安装geoip插件

kibana支持绘制热点地图，所谓热点地图，即根据访问日志的客户端IP地址信息，在一张地图上画出访问客户端的来源，并根据不同的来源密度给予不同的颜色。这样，就可以直观的体现我们服务的客户端地域来源。
要实现这个功能，我们就必须能够根据IP地址来得到该IP地址的地理位置。geoip就是这样一个信息库，我们可以借助geoip来实现热点地图的绘制。
首先，我们来安装一下我们的geoip插件。首先，下载geoip的插件安装包，然后解压。进入解药后的目录后，将mmdb文件放到/etc/elasticsearch/目录下。然后，我们查看logstash的可用插件，执行命令：

logstash-plugin list --verbose

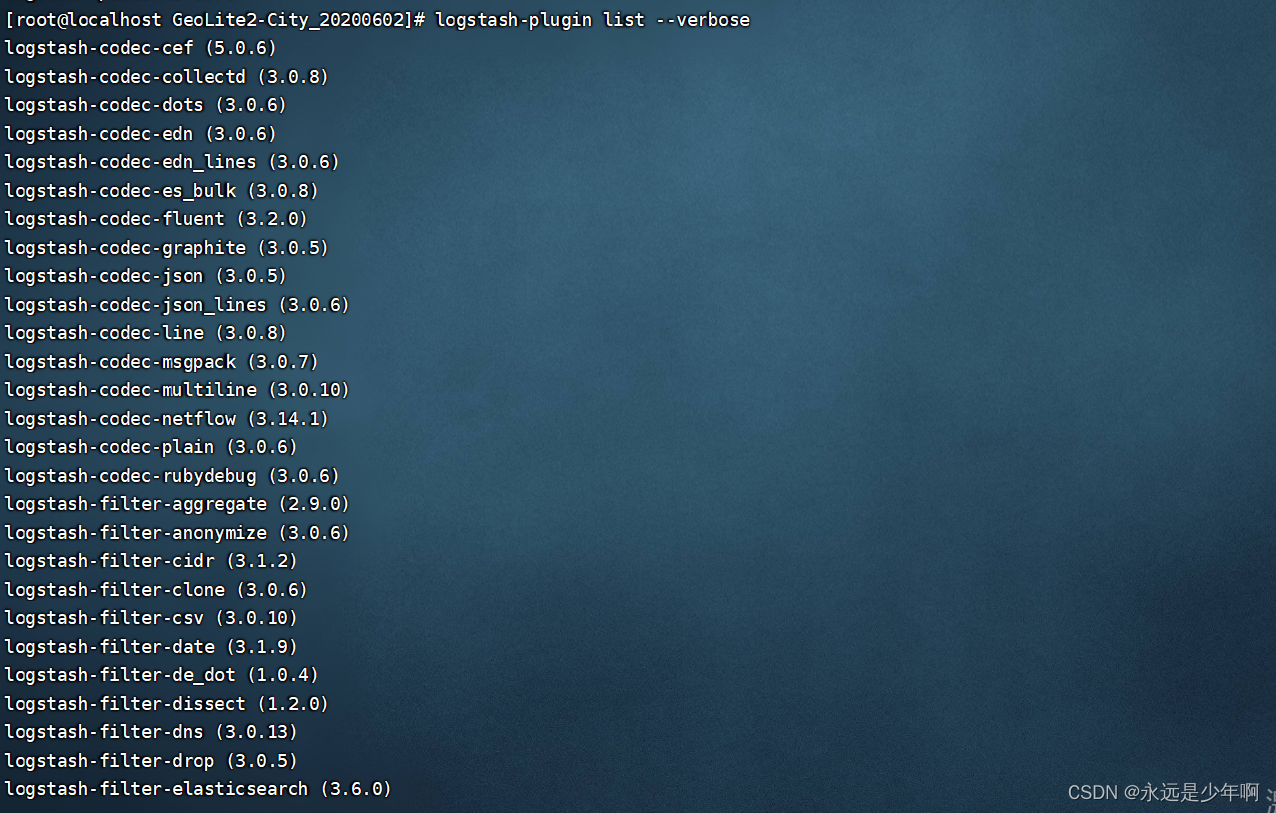

执行结果如下所示：

然后，我们安装相关插件，执行命令：

logstash-plugin install logstash-filter-geoip
logstash-plugin install logstash-filter-mutate
logstash-plugin install logstash-filter-useragent

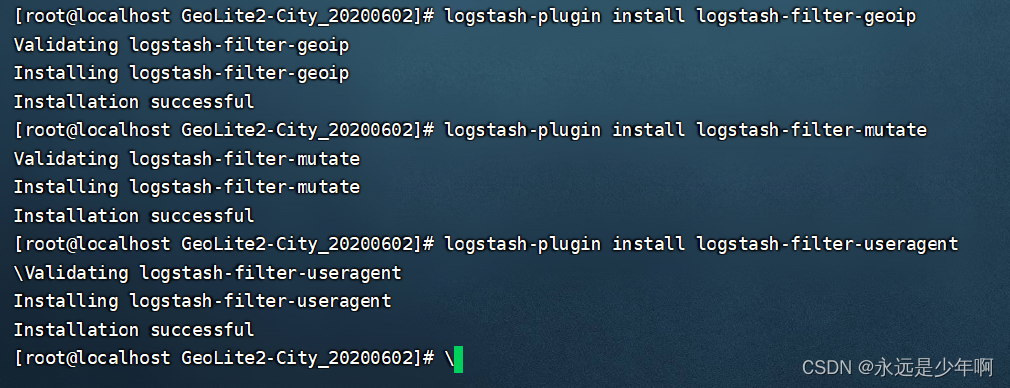

执行结果如下所示：

二、Logstash配置

在Logstash的插件安装完成后，接下来，我们来配置Logstash的配置文件，其内容如下所示：

input{
        file{
                path=>"/var/log/nginx/access.log"
                type=>"geoip"
                codec=>json
        }
}
filter{
        geoip{
                source=>"clientip"
                database=>"/etc/logstash/GeoLite2-City.mmdb"
                fields=>["country_name","region_name","city_name","location"]
        }
}
output{
        elasticsearch{
                hosts=>["192.168.136.101:9200"]
                index=>"logstash-geoip-%{+YYYY.MM.dd}"
        }
}

在上述配置中，input和output相关内容我们在前面的文章中已经详细讲解过，在这里就不过多赘述了。在filter中，我们使用了geoip的过滤插件，并只保留了国家、城市、省份、坐标这四个信息，source参数我们使用的是指定查询日志中的客户端IP地址字段的名称。
完成配置后，我们执行命令：

logstash -f /etc/elasticsearch/conf.d/geoip.conf

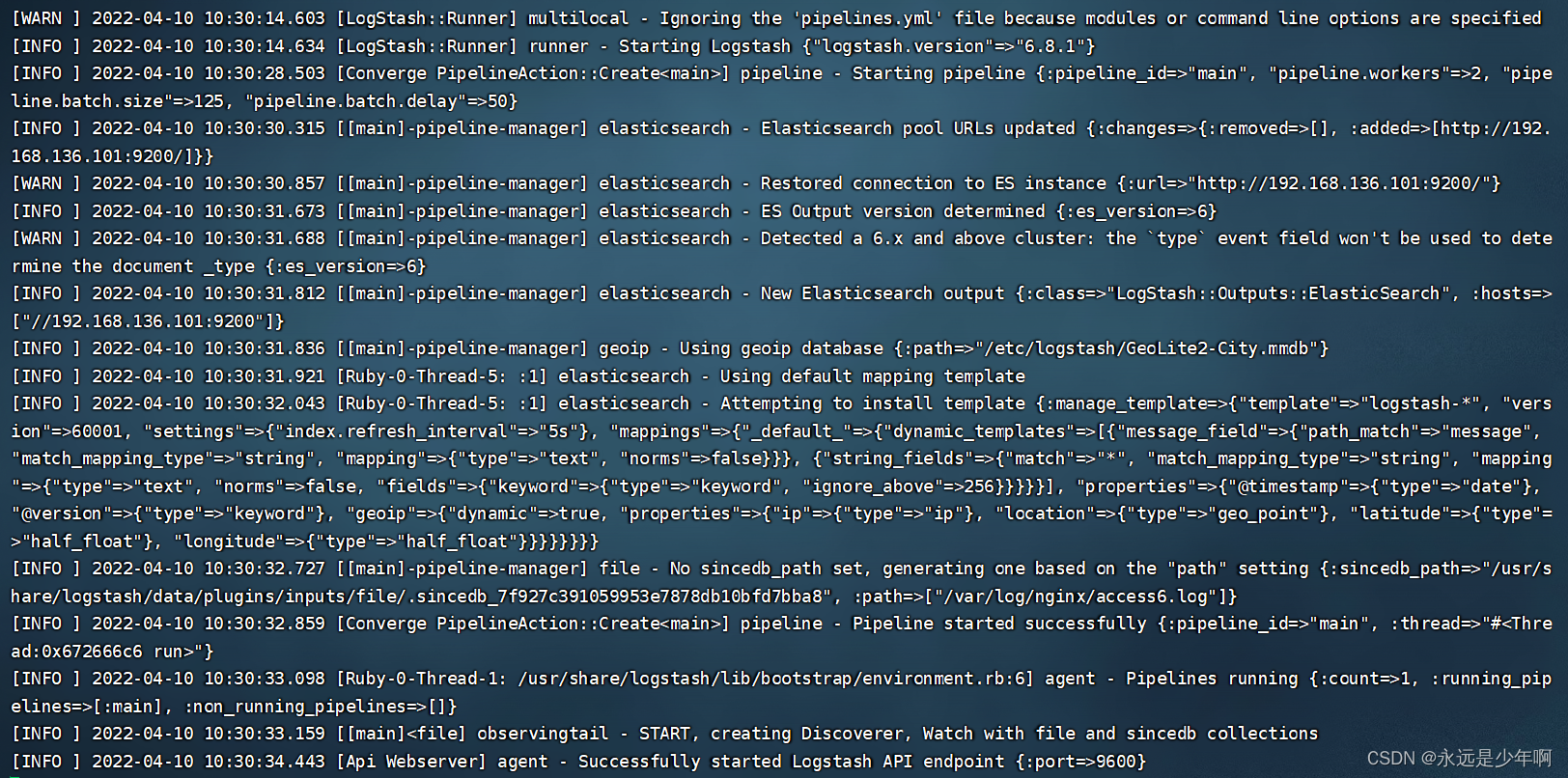

执行命令结果如下：

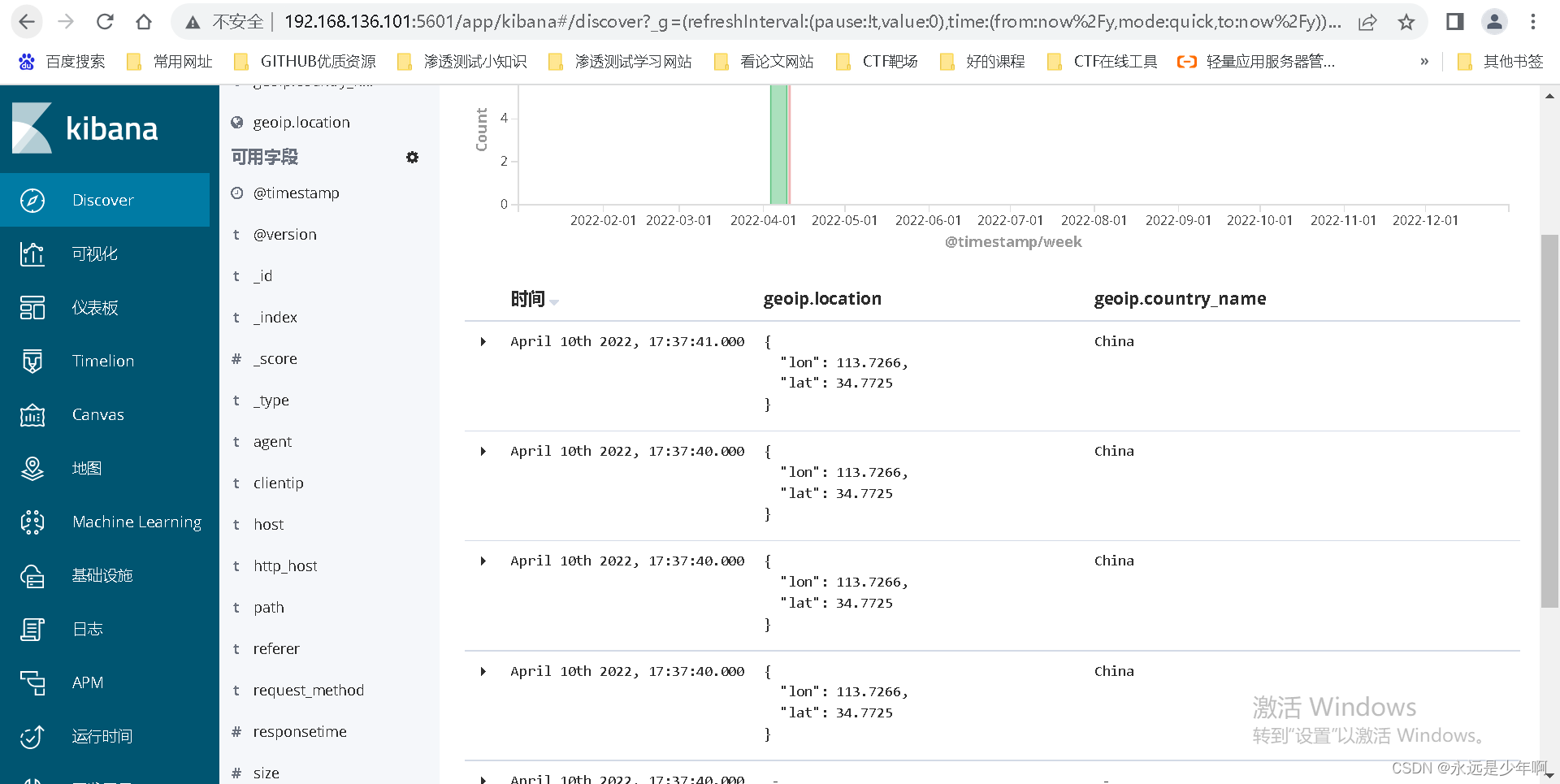

Kibana上得到的索引内容如下：

三、Kibana绘图展示

最后，我们使用Kibana来绘图展示一下效果。

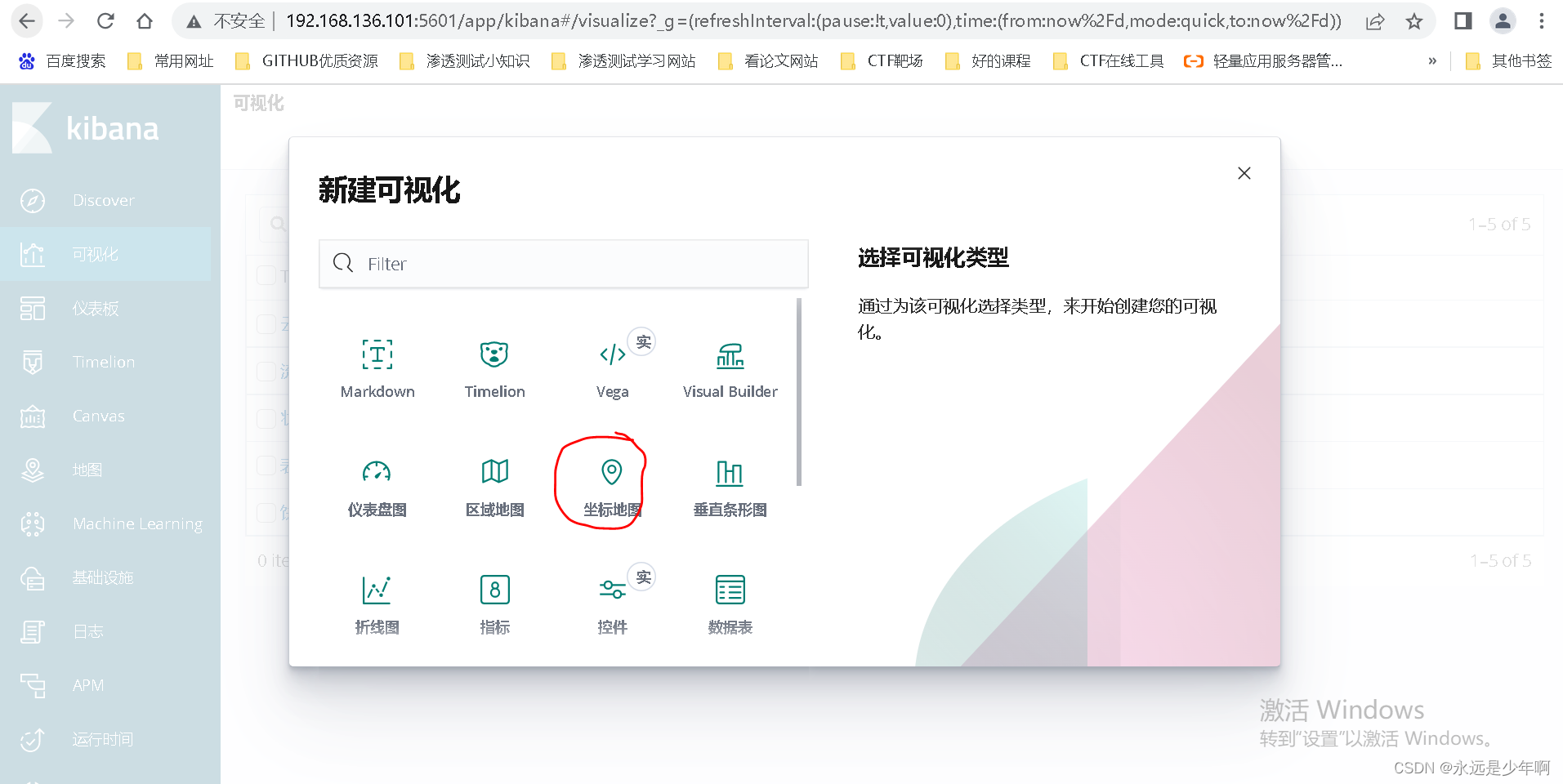

首先，我们创建一个坐标地图的可视化，如下所示：

接下来，我们选择默认的数据选项，就可以得到一张地域热图了，结果如下所示：

原创不易，转载请说明出处：https://blog.csdn.net/weixin_40228200
