BL206系列耦合器是一个数据采集和控制系统,基于强大的32 位微处理器设计,采用Linux操作系统,支持Modbus,MQTT,OPC UA协议,可以快速接入现场PLC、DCS、PAS、MES、Ignition和SCADA以及ERP系统,同时也能快速连接到AWS云,Thingsboard、华为云以及阿里云等众多云平台。
耦合器内置可编程逻辑控制、边缘计算、定制化应用,适用于IIoT和工业自动化应用。之前我们就谈及钡铼技术BL206边缘计算耦合器的配置教程(感兴趣的朋友可以点击查阅:http://t.csdnimg.cn/p49pR),本篇就给大家聊一聊配置完成后的一些配置页面的相关说明,希望对大家有所帮助。
一、状态
在状态菜单中,提供了概览、系统日志和内核日志,可以查看设备参数和设备运行状态。

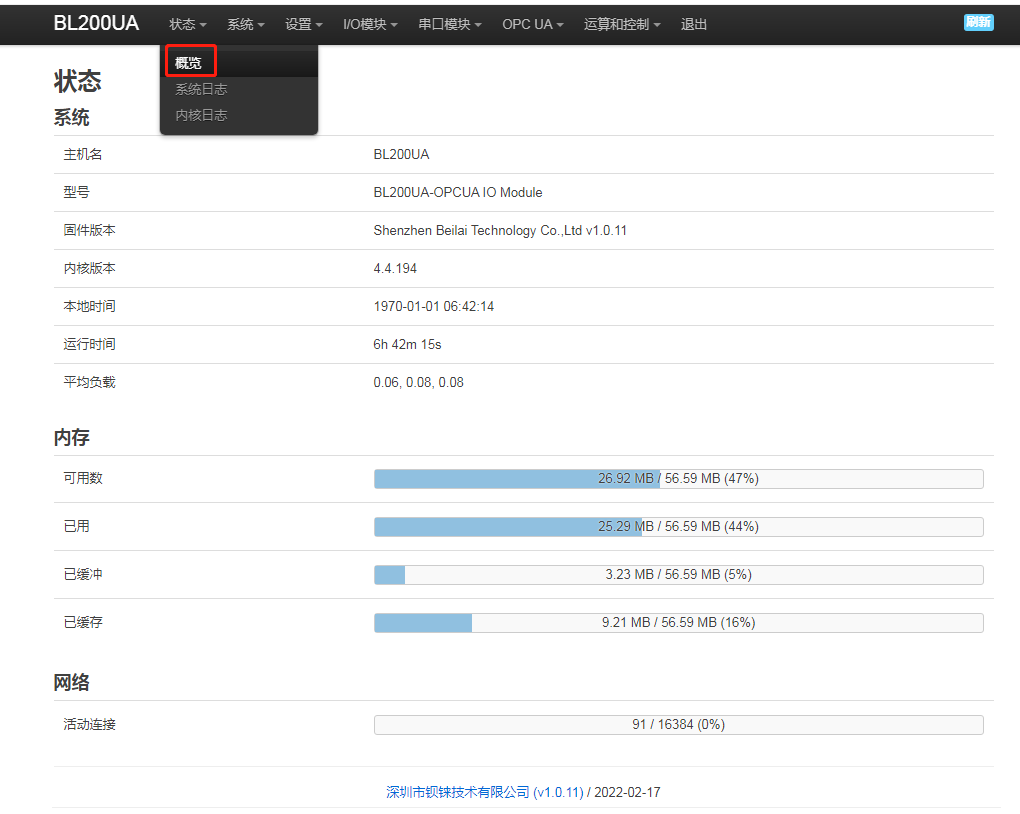

图1:状态 > 概览界面

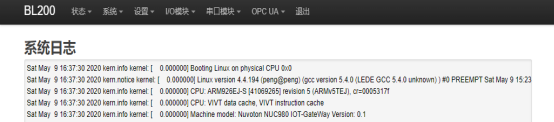

图2:状态 > 系统日志界面
图3:状态 > 内核日志界面
二、系统
1.系统属性 > 常规设置
项目描述如下:

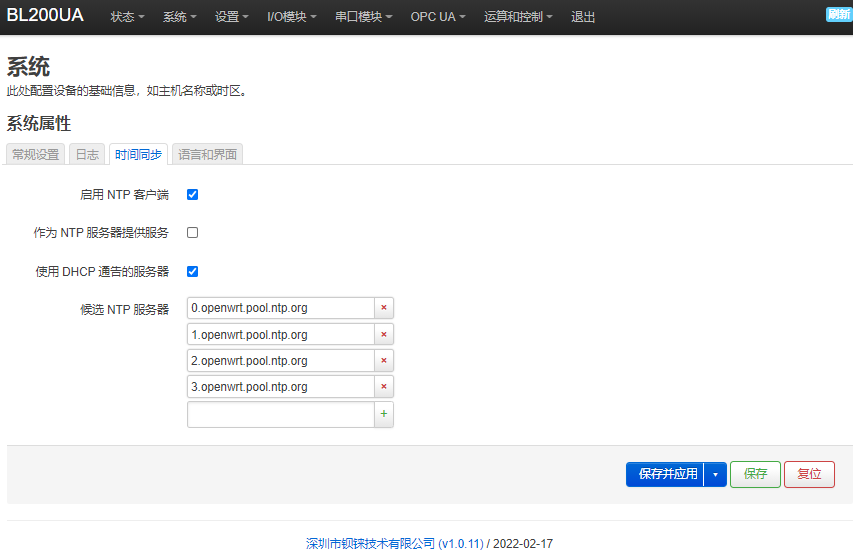

本地时间:显示设备当前时间,可以点击“同步浏览器时间”或者“与 NTP 服务器同步”按钮更新设备时间。
主机名:可以自定义设备名称,便于区分多个设备, 默认BL200。
时区:可以通过下拉菜单选择时区 ,默认UTC。
2.管理权

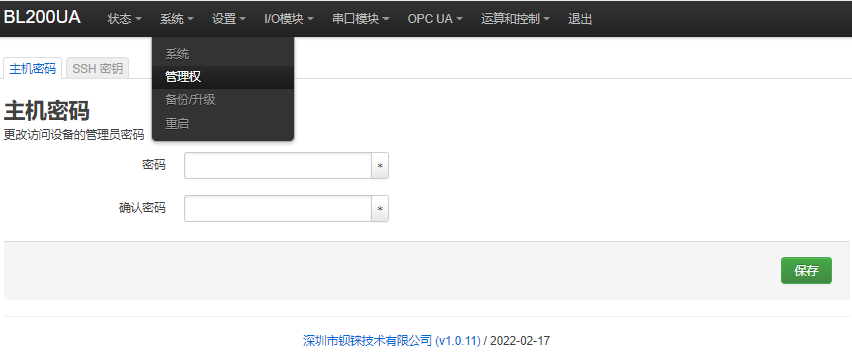

管理权 > 主机密码 :更改访问设备的管理员密码

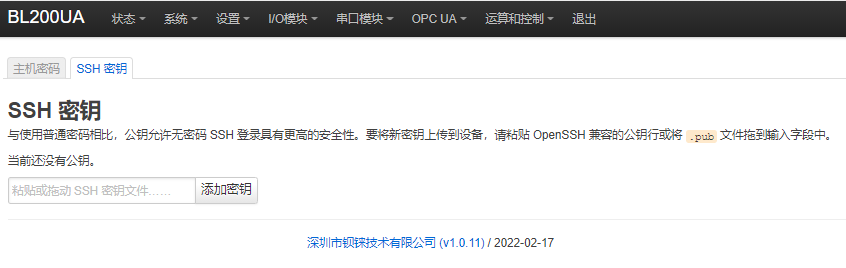

管理权 > SSH 密钥:与使用普通密码相比,公钥允许无密码 SSH 登录具有更高的安全性。要将新密钥上传到设备,请粘贴 OpenSSH 兼容的公钥行或将 .pub文件拖到输入字段中。
3.备份/升级
项目描述如下:

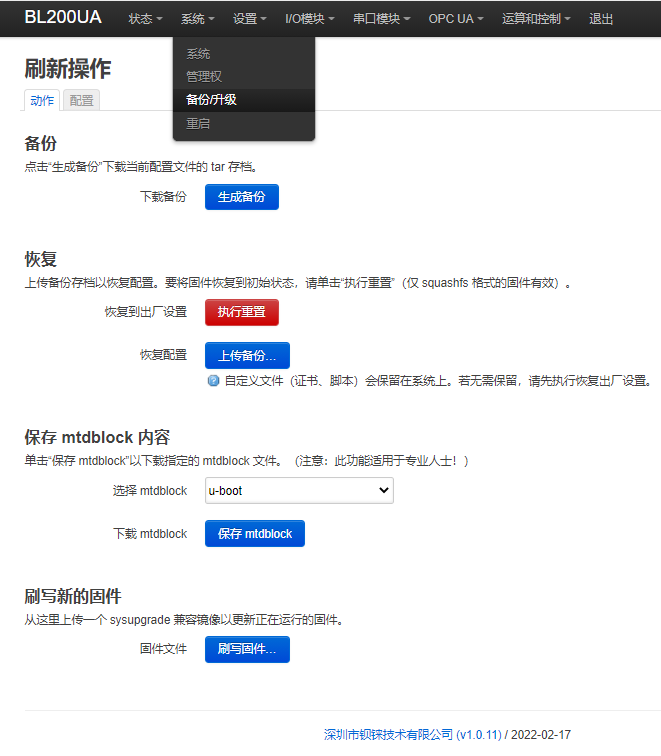

备份 :点击“生成备份”下载当前配置文件的 tar 存档。
恢复:上传备份存档以恢复配置。要将固件恢复到初始状态, 请单击“执行重置”(仅 squashfs 格式的固件有效)。
保存 mtdblcok 内容:单击“保存 mtdblock”以下载指定的 mtdblock 文件(注意:此功能适用于专业人士!)。
刷写新的固件:从这里上传一个 sysupgrade 兼容镜像以更新正在 运行的固件。
4.重启

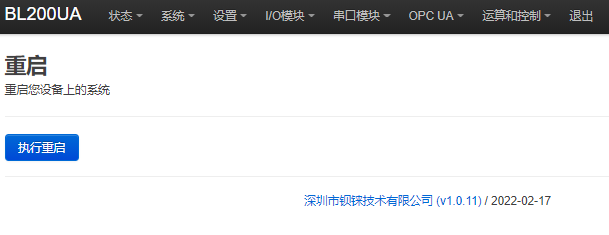

点击“执行重启”将重启您的设备
三、设置
项目描述如下:
Modbus 设备 ID:Modbus 设备 ID 范围 1~247,默认为1。
Modbus TCP 端口:Modbus TCP 协议端口号,可以自定义设置,默认为502。
拨码开关地址:显示拨码开关设置的 IP 地址。
IP 地址类型:从“静态地址”、“动态地址”中选择。
设置设备 IP 地址:可以自定设置设备 IP 地址,设置后需要重启生效。
子网掩码:设置 IP 的子网掩码。
网关地址:设置 IP 的网关地址。
四、I/O 模块
上电后,耦合器自动识别所有与之相连的 I/O 模块,并根据模块的类型、数据宽度 和模块在节点中的位置创建内部本地过程映像。
如果添加、更改或移除 I/O 模块,会建立新的过程映像,过程数据地址会改变。在添加 I/O 模块时,则必须考虑所有先前 I/O 模块的过程数据。
控制器最多可连接 32 个 I/O 模块,包括数字输入输出,模拟输入输出和特殊功能模块。
五、串口模块
可以通过串口模块接入各种支持 Modbus RTU 协议的传感器,终端等设备。串口模 块内置 Modbus RTU (Master)协议,把外部传感器数据通过本地总线和耦合器建立过程映射关系。

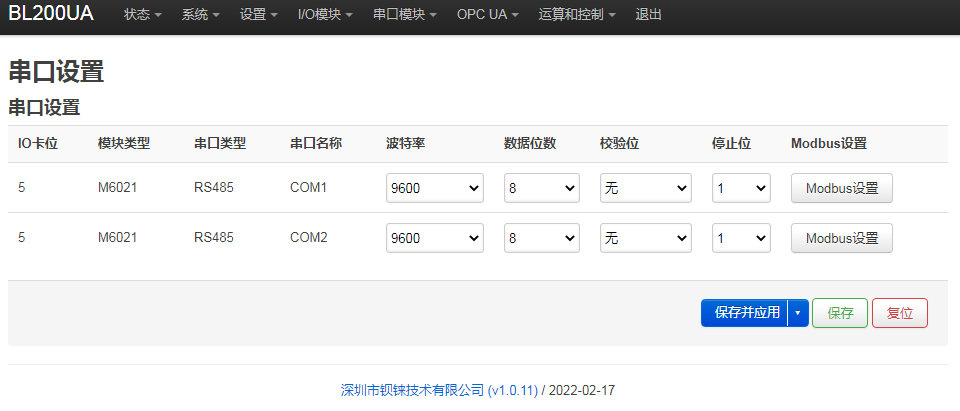

1. 串口设置
2. Modbus 设置

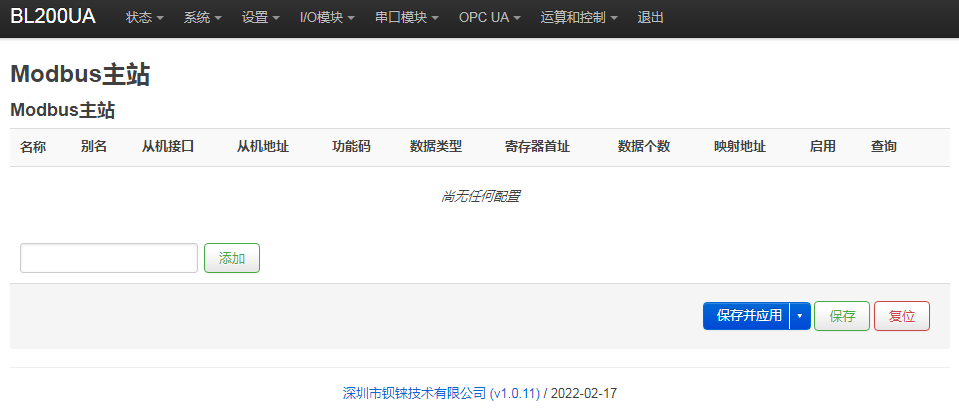

Modbus 设置用于串口通信 I/O 模块添加 Modbus RTU 设备。 说明:最多只能创建 25 条 modbus 命令。
在输入框输入自定义数据名称,点击添加

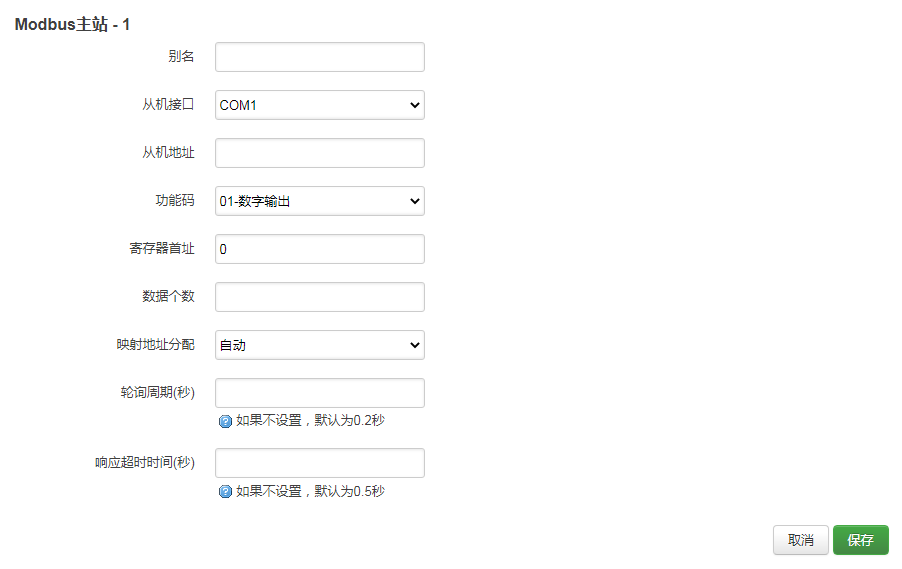

弹出配置框,进行配置

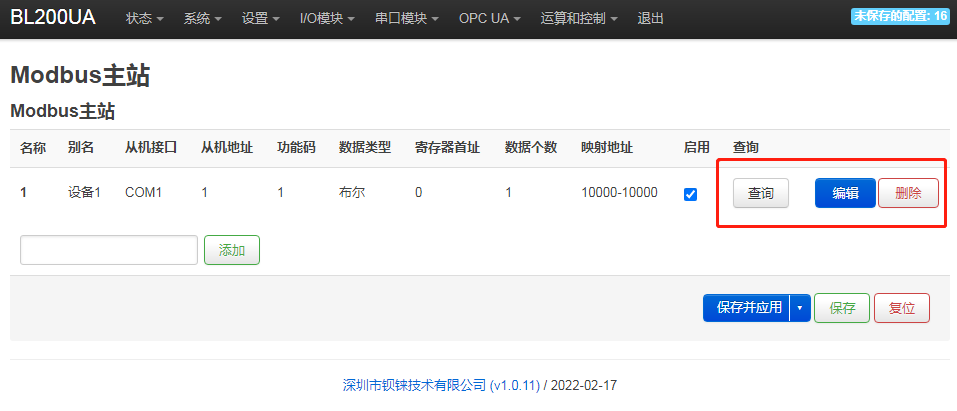

对建好的从机,可以进行修改、删除、查看数据功能,也可以不启用采集。
六、运算和控制
注:
逻辑运算功能
可根据需要自由设置 I/O(数字量输入输出、模拟量输入输出)或串口模块(Modbus 从机数据)之间的各种组合联动。
可以根据网页逻辑值项判断建好的逻辑是否触发,“0”代表没触发,“1”代表已触发。逻辑值项不能自动 更新,要手动刷新网页。
条件运算:
它是算术运算基础上加上条件触发,当条件满足时,AI、AO 或 RS485 从机数值类型数据或常数,这些数据可以自由选择 1-3 个条件互相“加减乘除”算术运算。
注:配置好的内容,都需要点击“保存并应用”下发到BL206耦合器,才能生效。
以上就是钡铼技术BL206边缘计算耦合器的简要配置页面说明,如果您有任何疑问,可以在评论区留言、私信或是查阅钡铼官网页面“技术支持->下载中心”的文档,在那里您可以找到更多相关信息。
