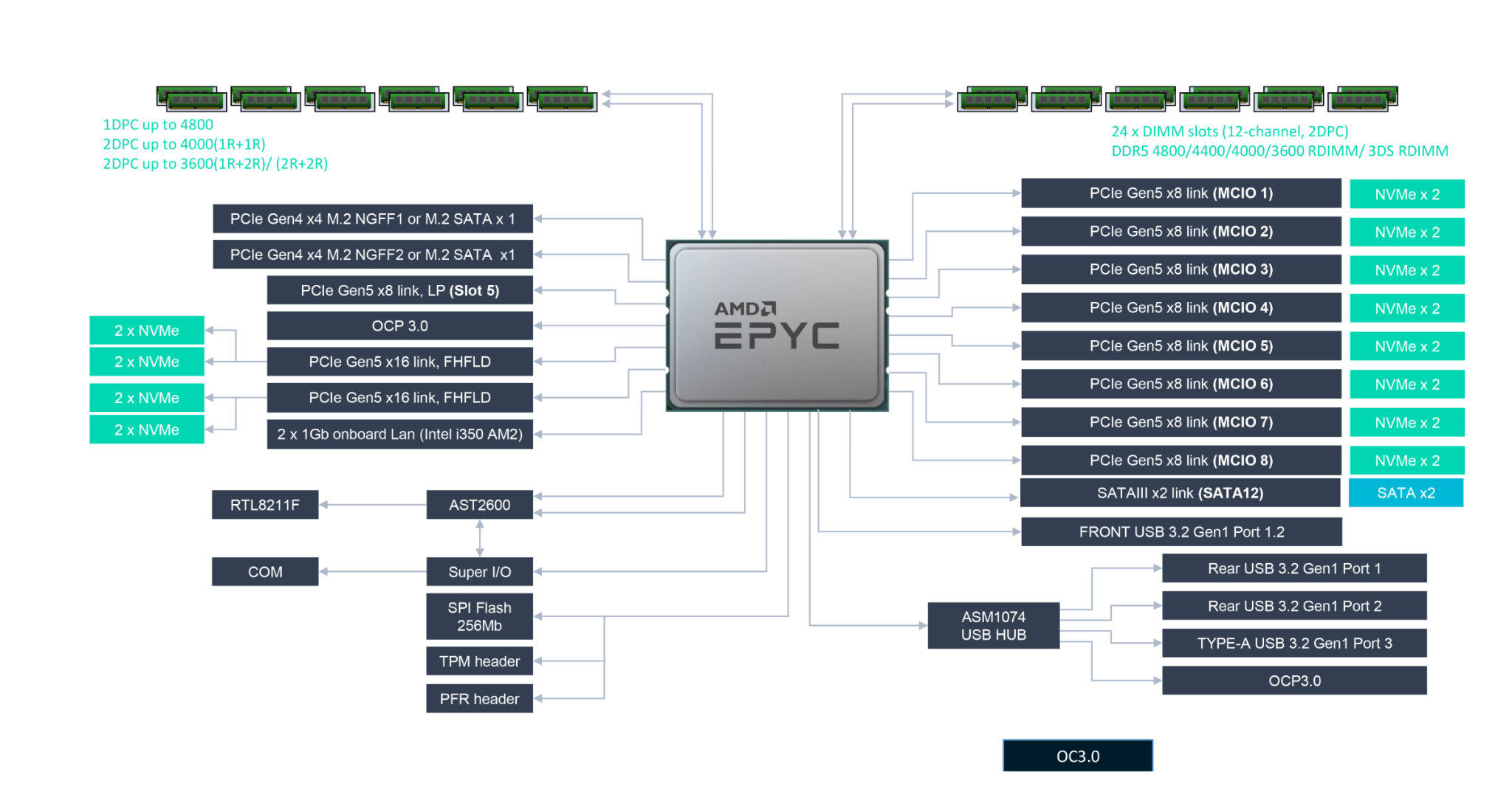

服务器主板结构图

好的，我帮你逐条解析这张图上列出的接口和 PCIe 连接。图的核心是 AMD EPYC CPU，它直接或通过 PCH 控制板上各种设备。我们按图上的顺序来讲解：

---

内存相关

• 24 x DIMM slots (12-channel, 2DPC)

  • 24 个 DDR5 内存插槽，每 CPU 12 通道，支持 2 DIMM per channel（2DPC）。
  • 支持 DDR5 4800/4400/4000/3600 RDIMM / 3DS RDIMM。
  • 这是内存插槽，不是 PCIe。

---

PCIe 与存储接口

左侧

1. PCIe Gen4 x4 M.2 NGFF1 / M.2 SATA x1

   • M.2 插槽，可以插 NVMe SSD（x4 PCIe Gen4）或 SATA M.2 SSD（x1 SATA）。
   • 用于高速存储，不适合 GPU。

2. PCIe Gen4 x4 M.2 NGFF2 / M.2 SATA x1

   • 同上，第二个 M.2 插槽，功能一样。

3. PCIe Gen5 x8 link, LP (Slot 5)

   • PCIe 5.0 x8 插槽，LP 表示 Low Profile（半高卡也能用）。
   • 可以插 GPU 或其他高速扩展卡，但不是全 x16 带宽 GPU 插槽，性能有限。

4. OCP 3.0

   • Open Compute Project 3.0 接口，通常用作网络或加速卡（如 25G/100G 网卡）。
   • GPU 理论可插，但设计上不常用于 GPU。

5. PCIe Gen5 x16 link, FHFLD（两个）

   • Full Height Full Length（全高全长）插槽，PCIe 5.0 x16。
   • 标准 GPU 插槽，带宽最高，直接连 CPU，非常适合插 GPU。

6. 2 x 1Gb onboard LAN (Intel i350 AM2)

   • 板载 1Gb 网卡，不是 PCIe 插槽。

7. RTL8211F

   • PHY 芯片，通常控制板载以太网接口，不是 PCIe 插槽。

8. AST2600

   • BMC 控制器（管理 CPU），不用于扩展设备。

9. COM / Super I/O

   • 串口和系统管理芯片，不是 PCIe。

10. SPI Flash 256Mb / TPM header / PFR header

    • 系统管理和安全芯片接口，不是 PCIe。

---

右侧

1. PCIe Gen5 x8 link (MCIO 1~8)

   • 8 条 PCIe 5.0 x8 链路，每条通常连 NVMe 插槽（图上标注 NVMe x2）。
   • 这些主要给 NVMe 存储用，不是标准 GPU 插槽。

2. SATAIII x2 link (SATA12)

   • SATA 3 接口，用于硬盘或 SATA SSD，不是 PCIe。

3. Front USB 3.2 Gen1 Port 1,2

   • 前置 USB 接口，不是 PCIe。

4. ASM1074 USB HUB → Rear USB / Type-A USB / OCP 3.0

   • USB hub 和扩展接口，OCP 3.0 可插扩展卡（如网络加速卡），不是 GPU 插槽。

---

✅ 总结 PCIe 可插 GPU 的槽位

• PCIe Gen5 x16 link, FHFLD（2 个） → 标准 GPU 插槽。
• PCIe Gen5 x8 link, LP (Slot 5) → 可插 GPU，但半高 x8，带宽有限。

扩展用 PCIe（主要连接 NVMe 或其他卡）

• PCIe Gen5 x8 (MCIO 1~8) → NVMe SSD
• OCP 3.0 → 网络 / 特定加速卡
• PCIe Gen4 x4 M.2 NGFF1/NGFF2 → NVMe / SATA SSD

---
