Qt Creator与matlab混合编程

Qt Creator与matlab混合编程

引言：项目要求在Qt平台下搭建基于有限元算法的光学仿真平台，首先需要进行网格划分的实现。由于网格划分算法在matlab平台下已经有非常成熟的工程以及代码，如果可以直接调用，将大大缩短开发周期。故有了如下Qt与Matlab混合编程的例子。

参考文档：Qt与matlab混合编程

以下内容所使用的操作系统、软件以及编译器版本：win10、Qt5.14.1(msvc2017_64)、Matlab R2020a

.m文件示例

matAdd.m

function [C]= matAdd(A, B)
% 两个矩阵数相加
C = A + B;
end

Qt工程中引用Matlab相关的库和文件

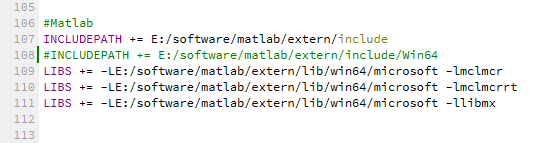

.pro文件作如下设置，其中E:\software\matlab 为matlab的安装路径，可以根据自身实际安装的路径进行更改

通过动态库(dll)调用matlab

将.m文件编译成C++可以直接调用的动态库，之后在Qt程序中直接使用。这种方法最为简单，也最为常见。

matlab函数编译动态库

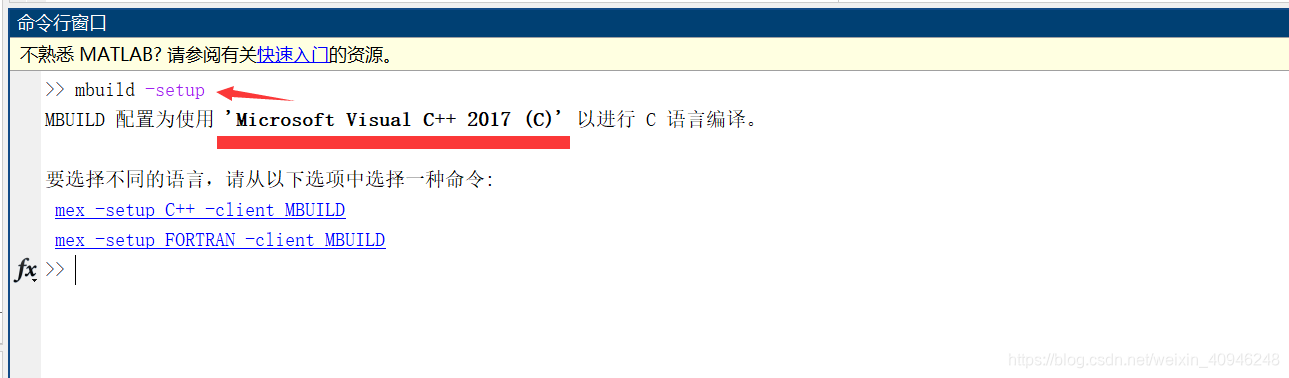

1. matlab中打开需要编译的.m文件，命令行输入

mbuild -setup

确认所使用的编译器是和Qt对应的msvc2017，若不是则需要修改。

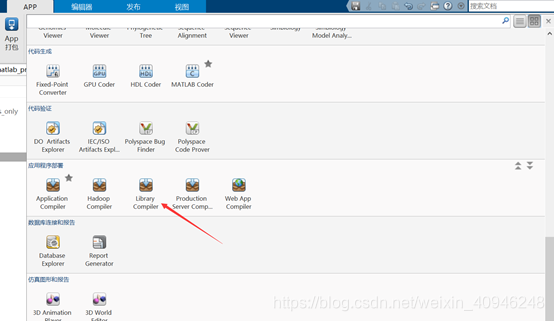

2. 对库进行打包操作

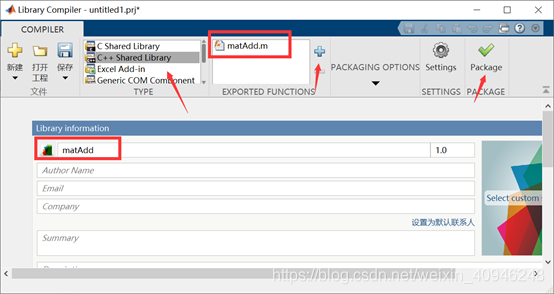

选择C++ Shared Library，对需要打包的代码进行添加，并命名输出的文件夹名称，点击Package。

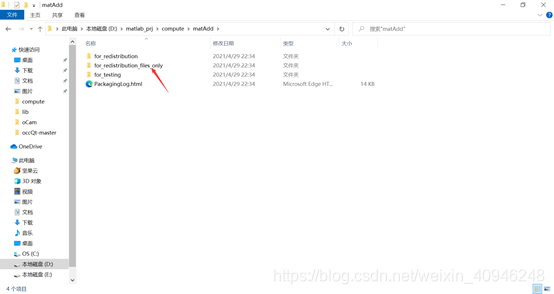

生产完成后，在matlab工程下可以看到动态库

Qt调用matlab生成的动态库

将生成的文件添加进工程

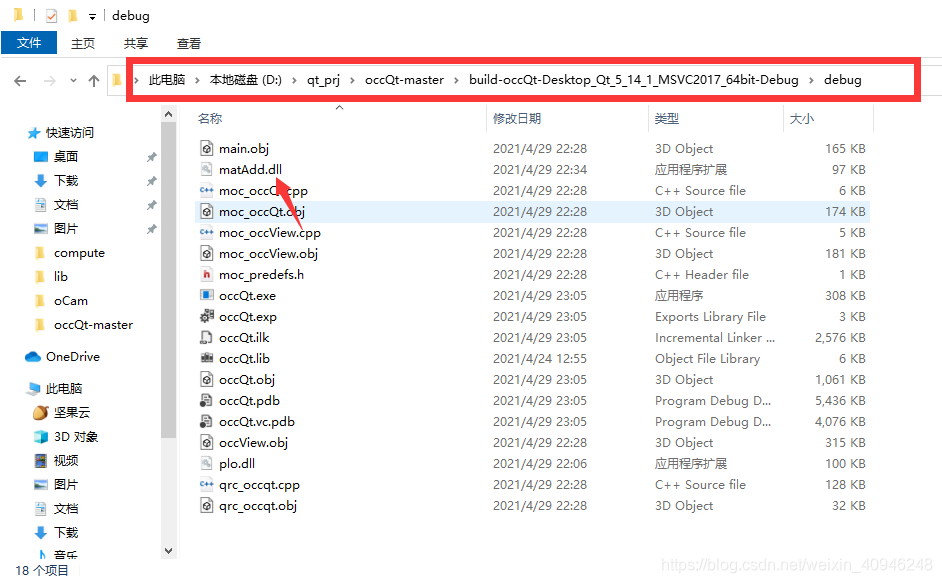

.h文件放入根目录下，.lib文件放于新建的lib文件夹中，.dll文件放入工程构建后产生的debug目录下。

Qt调用dll

方法1：Qt工程中.pro引用生成的动态库

LIBS += D:/qt_prj/occQt-master/lib

方法2：

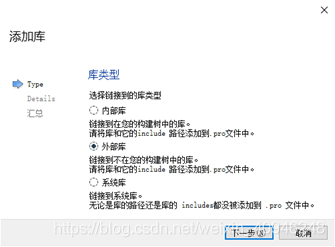

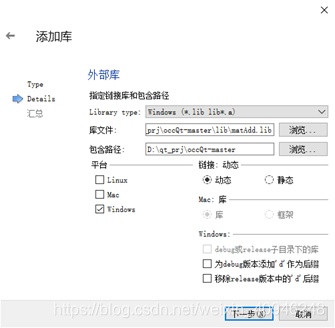

右键工程添加外部库，选择.lib文件。注意这里只是用win版本就足够。

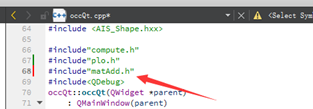

引用头文件

通过添加现有项，将.h文件加入工程，include到被调用的文件中。

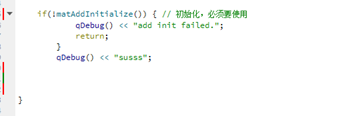

必须要进行初始化操作！！

Qt中调用动态库的函数

    if(!matAddInitialize()) { // 初始化，必须要使用
            qDebug() << "add init failed.";
            return;
        }
        qDebug() << "susss";

        double vectA[]={1,2,3};  // 向量A
        double vectB[]={5,6,7};  // 向量B

        int rowCnt=1;   // 行数
        int colCnt=3;   // 列数
        int elementCnt=3;  // 元素个数

        mwArray matrixA(rowCnt, colCnt, mxDOUBLE_CLASS, mxREAL);  // 定义数组
        matrixA.SetData(vectA, elementCnt);  // 将C++ 的一维数组存储到MATLAB的二维数组

        mwArray matrixB(rowCnt, colCnt, mxDOUBLE_CLASS, mxREAL);
        matrixB.SetData(vectB, elementCnt);

         //计算
        mwArray matrixC(rowCnt, colCnt, mxDOUBLE_CLASS, mxREAL);  // 定义数组，double类型
        int nargout=1;  // 输出变量个数
        matAdd(nargout, matrixC, matrixA, matrixB);  // 调用函数计算，返回的结果保存在matrixC变量中
         //读取结果
        int dim = 1;  // 按照向量读出matrixC
        double a = matrixC.Get(dim, 1);
        double b = matrixC.Get(dim, 2);
        double c = matrixC.Get(dim, 3);
        //输出结果
        qDebug()<<a;
        qDebug()<<b;
        qDebug()<<c;
