通过ZigBee2007 的协议栈 Z-Stack-CC2530-2.3.0。

一.实现一个无线数据通信时的一般步骤

1、组网：调用协议栈的组网函数、加入网络函数，实现网络的建立与节点的加入。

2、发送：发送节点调用协议栈的无线数据发送函数，实现无线数据发送。

3、接收：接收节点调用协议栈的无线数据接收函数，实现无线数据接收。看起来是不是很简单呢，是不是有动手试试的冲动。具体的例程讲解在这里就不说先了，在接下来的教程里面会详细地和大家一起讨论 ZigBee 协议栈架构中每个层所包含的内容和功能及 Z-stack 的软件架构。

二：关键字

CCM - Counter with CBC-MAC (mode of operation)

HAL - Hardware Abstraction Layer (硬件抽象层)

PAN - Personal Area Network （个人局域网）

RF - Radio Frequency （射频）

RSSI - Received Signal Strength Indicator (接收信号强度指示)

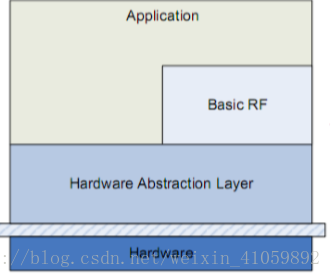

三：协议的结构

-Hardware layer

放在最底，实现数据传输的基础。

-Hardware Abstraction layer

提供了一种接口来访问 TIMER，GPIO，UART，ADC 等。这些接口都通过相应的函数进行实现。

-Basic RF layer

为双向无线传输提供一种简单的协议。

-Application layer

用户应用层，它相当于用户使用 Basic RF 层和 HAL 的接口，也就是说我们通过在 Application layer 就可以使用到封装好的 Basic RF 和 HAL 的函数。

四：Basic RF layer 简介:

Basic RF 由 TI 公司提供，它包含了 IEEE 802.15.4 标准的数据包的收发功能但并没有使用到协议栈，它仅仅是是让两个结点进行简单的通信，也就是说Basic RF 仅仅是包含着 IEEE 802.15.4 标准的一小部分而已。其主要特点有：

1、不会自动加入协议、也不会自动扫描其他节点也没有组网指示灯（LED3）。

2、没有协议栈里面所说的协调器、路由器或者终端的区分，节点的地位都是相等的。

3、没有自动重发的功能。

-要理解掌握 Basic RF ，通过这个协议能够进行数据的发送和接收。

五：Basic RF 的工作过程：启动、发射、接收。

1、启动：



/*1、创建一个 basicRfCfg_t 的数据结构，并初始化其中的成员，在 basic_rf.h 代码中可以找到  */
 typedef struct {
uint16 myAddr;               //16 位的短地址（就是节点的地址）
uint16 panId;                //节点的 PAN ID
uint8 channel;               //RF 通道（必须在 11-26 之间）
uint8 ackRequest;            //目标确认就置 true
#ifdef SECURITY_CCM          //是否加密，预定义里取消了加密
uint8* securityKey;
uint8* securityNonce;
       #endif
    } basicRfCfg_t;


/*2.调用 basicRfInit()函数进行协议的初始化，在 basic_rf.c 代码中可以找到 */

   uint8 basicRfInit(basicRfCfg_t* pRfConfig) ；

/*函数功能：对 Basic RF 的数据结构初始化，设置模块的传输通道，短地址，PAD ID。*/

2、发送

/*
1. 创建一个 buffer，把 payload 放入其中。Payload 最大为 103 个字节.

2. 调用 basicRfSendPacket()函数发送，并查看其返回值 。
在 basic_rf.c 中可以找到 ：
*/

uint8 basicRfSendPacket(uint16 destAddr, uint8* pPayload, uint8 length) ；

/*
destAddr 目的短地址
pPayload 指向发送缓冲区的指针
length 发送数据长度
函数功能：给目的短地址发送指定长度的数据，发送成功刚返回 SUCCESS， 失败则返回 FAILED
*/

3、接收

/*
1、 上层通过 basicRfPacketIsReady()函数来检查是否收到一个 新数据包 。
在 basic_rf.c 中可以找到 :
*/

uint8 basicRfPacketIsReady(void);

//函数功能：检查模块是否已经可以接收下一个数据，如果准备好刚返回 TRUE 。

/*
2、  调用 basicRfReceive()函数，把收到的数据复制到 buffer 中。
代码可以在 basic_rf.c 中可以找到 :
*/

 uint8 basicRfReceive(uint8* pRxData, uint8 len, int16* pRssi) ;

//函数功能：接收来自 Basic RF 层的数据包，并为所接收的数据和 RSSI 值 配缓冲区。

使用 Basic RF 实现无线传输只要学会使用这些函数就可以了。

六：例程讲解

light_switch.c 代码详解:

无论你看哪个实验的代码，首先要找的就是 main 函数。从 main 函数开始：

（部分已经屏蔽的代码并未贴出，详细的代码请看打开工程）

1. void main(void)
2. {
3.   uint8 appMode = NONE;                   //不设置模块的模式
4.  // Config basicRF
     basicRfConfig.panId = PAN_ID;           //上面讲的 Basic RF 的启动中的
5.   basicRfConfig.channel = RF_CHANNEL;     //初始化 basicRfCfg_t
6.   basicRfConfig.ackRequest = TRUE;        //结构体的成员。
7.
8.   #ifdef SECURITY_CCM                     //密钥安全通信，本例程不加密
9.   basicRfConfig.securityKey = key;
10.   #endif
11.
12.   // Initalise board peripherals         初始化外围设备
13.   halBoardInit();
14.   halJoystickInit();
15.
16.   // Initalise hal_rf  硬件抽象层的 rf 进行初始化
17.   if(halRfInit()= =FAILED)
18.   {
19.     HAL_ASSERT(FALSE);
20.   }
21.   /***********根据 WeBee 学习底板配置**********/
22.   halLedClear(2);                       // 关 LED2
23.   halLedClear(1);                       // 关 LED1
24.
25.  /******选择性下载程序，发送模块和接收模块******/
26.   appSwitch();                          //节点为按键 S1        P0_0
27.   appLight();                           //节点为指示灯 LED1    P1_0
28.   // Role is undefined. This code should not be reached
29.   HAL_ASSERT(FALSE);
30. }

/*第 22～23 行：关闭 WeBee 底板的 LED2 和 LED1。halLedSet(x)置 1 是使灯 点亮,halLedClear(x)是使灯熄灭。 第 26～27 行：选择其中的一行，并把另外一行屏蔽掉；这两行重要啦，一个是实现发射按键信息的功能，另一个是接收按键信息并改变 LED 状态的功能。分别为 Basic RF 发射和接收。不同模块在 烧写程序时选择不同功能。
注意：程序会在 appSwitch();  或者 appLight();里面循环或者等待，不会执行到第 29 行。
*/

//接下来看看 appSwitch()函数，它是如何实现数据发送的呢?

1. static void appSwitch()
2. {
3.   #ifdef ASSY_EXP4618_CC2420               //液晶模块的定义，我们不用管他
4.   halLcdClearLine(1);
5.   halLcdWriteSymbol(HAL_LCD_SYMBOL_TX, 1);
6.   #endif
7.   // Initialize BasicRF                   8～11 Basic RF 启动中的初始化
8.   basicRfConfig.myAddr = SWITCH_ADDR;
9.   if(basicRfInit(&basicRfConfig)==FAILED){
10.   HAL_ASSERT(FALSE);
11.   }

12.   pTxData[0] = LIGHT_TOGGLE_CMD;
13.   /* Basic RF 发射第 1 步，把要发射的数据或者命令放入一个数据 buffer,
      此处把灯状态改变的命令 LIGHT_TOGGLE_CMD 放到 pTxData 中。*/

14.   basicRfReceiveOff();                    //接收屏蔽掉以降低功耗

15.   // Main loop                              程序进入死循环
16.   while (TRUE)
17.   {
          /*halButtonPushed()是 halButton.c 里面的，它的功能是：按键 S1
          有被按动时，就回返回true */
18.     if(halButtonPushed()==HAL_BUTTON_1)    //判断按键 S1 被按下

19.     {
20.     basicRfSendPacket(LIGHT_ADDR,pTxData,APP_PAYLOAD_LENGTH);
21.     //Basic RF 发射第 2 步，发送数据

22.     halIntOff();
23.     halMcuSetLowPowerMode(HAL_MCU_LPM_3); // Will turn on global

24.     // interrupt enable                     使能中断
25.     halIntOn();
26.     }
27.    }
28. }


//发送的 appSwitch()讲解完毕，接下来就到我们的接收 appLight()函数了
1. static void appLight()
2. {
3.  /*************************************************
4.    halLcdWriteLine(HAL_LCD_LINE_1, “Light”);
5.    halLcdWriteLine(HAL_LCD_LINE_2, “Ready”);
6.  ***************************************************/

7.   #ifdef ASSY_EXP4618_CC2420                     // LCD 内容
8.   halLcdClearLine(1);
9.   halLcdWriteSymbol(HAL_LCD_SYMBOL_RX, 1);
10.   #endif

11.   // Initialize BasicRF                         Basic RF 启动中的初始化
12.   basicRfConfig.myAddr = LIGHT_ADDR;
13.   if(basicRfInit(&basicRfConfig)==FAILED) {
14.   HAL_ASSERT(FALSE);
15.   }

/*开启无线接收功能，调用这个函数后模块一直会接收，除非再调用 basicRfReceiveOff()使它关闭接收*/
16.   basicRfReceiveOn();

17.   // Main loop                                  程序开始进行不断扫描的循环
18.   while (TRUE)
19.    {
20.      while(!basicRfPacketIsReady());           //检查是否接收上层数据
21.      if(basicRfReceive(pRxData, APP_PAYLOAD_LENGTH, NULL)>0) { //判断否接收到有数据
22.      if(pRxData[0] == LIGHT_TOGGLE_CMD)
23.      {
24.       halLedToggle(1);                         //改变 Led1 的状态
25.       }
26.     }
27.   }
28. }
