德州仪器-TPS54302芯片(4.5V~28V降压至5V，抑制雷击浪涌电流，工作功率低功耗)

已于 2022-08-10 11:58:48 修改
阅读量7.9k 收藏 21
点赞数 2
分类专栏： 科技模块驱动开发 文章标签： TPS54302 管脚说明 经典电路图 器件功能介绍
于 2022-08-09 20:24:54 首次发布
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/weixin_41094315/article/details/126255000
版权

目    录

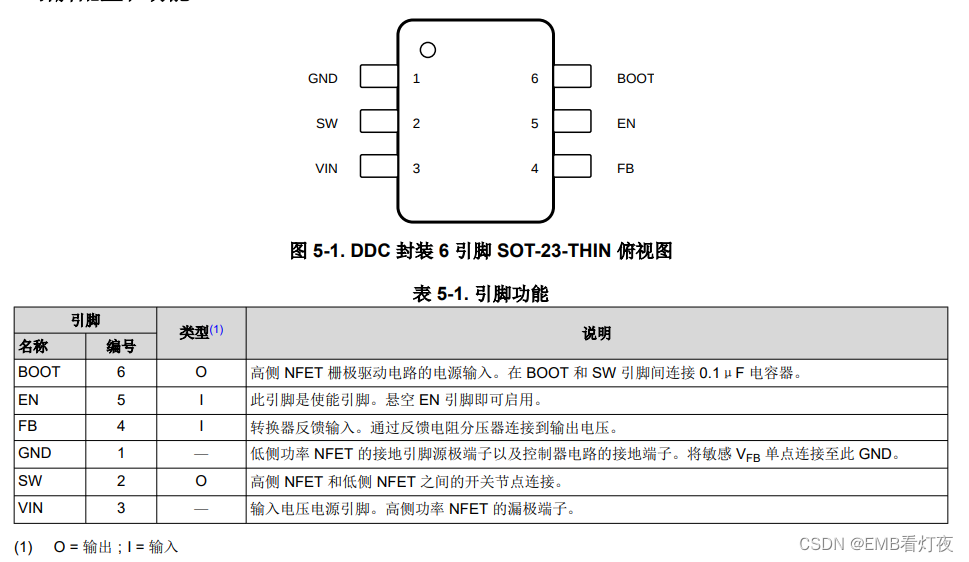

一、引脚介绍（丝印4302）

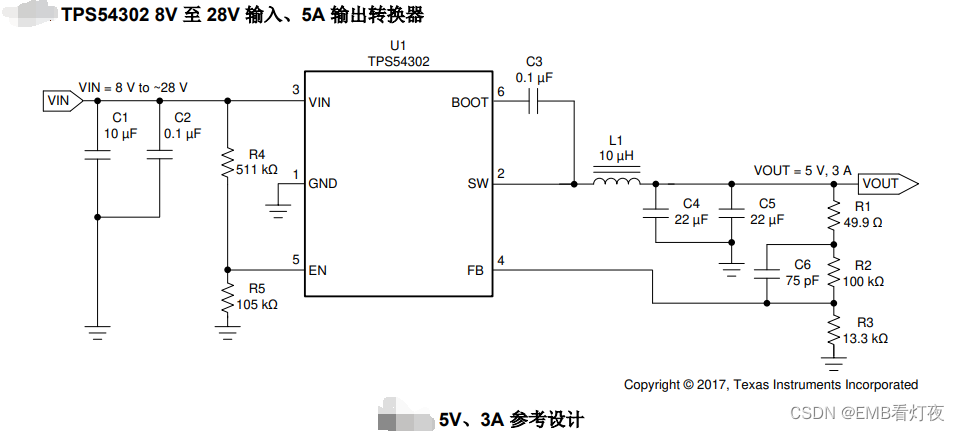

二、典型使用电路

三、芯片功能描述

一、引脚介绍（丝印4302）

二、典型使用电路

三、芯片功能描述

        TPS54302：是一款具有两个集成式 N 通道 MOSFET 的 28V、3A 同步降压转换器。为了提高线路和负载瞬态性能，该器件实现了恒定频率、峰值电流模式控制，降低了输出电容。经过优化的内部补偿网络更大限度地减少了外部元件数量，
