MAX485芯片介绍（MAX485ESA+T，半双工RS422和RS485串口收发传输芯片，2.5Mbps传输速率。5V逻辑电平）

已于 2022-08-15 11:08:14 修改
阅读量2.6w 收藏 118
点赞数 13
分类专栏： 科技模块驱动开发 文章标签： 嵌入式硬件 MAX485 中文数据手册 经典实用电路 引脚介绍
于 2022-08-15 11:06:39 首次发布
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/weixin_41094315/article/details/126342104
版权

目    录

一、芯片介绍（丝印MAX485）

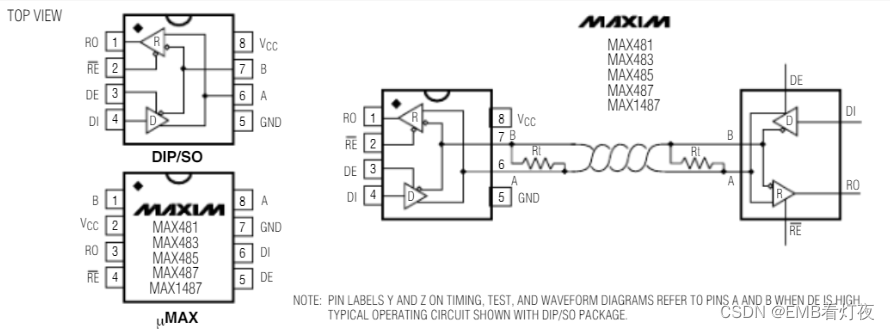

二、芯片引脚介绍

三、芯片特性

四、典型使用电路

一、芯片介绍（丝印MAX485）

    max485接口芯片是Maxim公司的一种RS－485芯片。MAX485、MAX487-MAX491以及MAX1487是用于RS-485与RS-422通信的低功耗收发器，每个器件中都具有一个驱动器和一个接收器。MAX483、MAX487、MAX488以及MAX489具有限摆率驱动器，可以减小EMI，并降低由不恰当的终端匹配电缆引起的反射，实现最高250kbps的无差错数据传输。MAX481、MAX485、MAX490、MAX491、MAX1487的驱动器摆率不受限制，可以实现最高2.5Mbps的传输速率。

       这些收发器在驱动器禁用的空载或满载状态下，吸取的电源电流在120mA至500mA之间。另外，MAX481、MAX483与MAX487具有低电流关断模式
