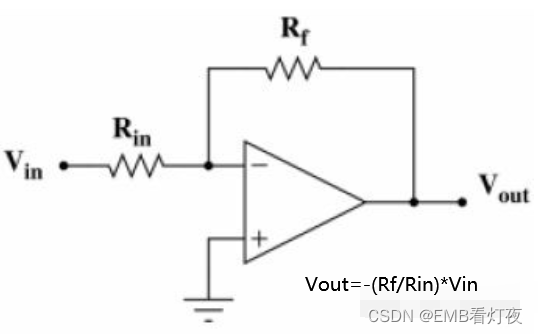

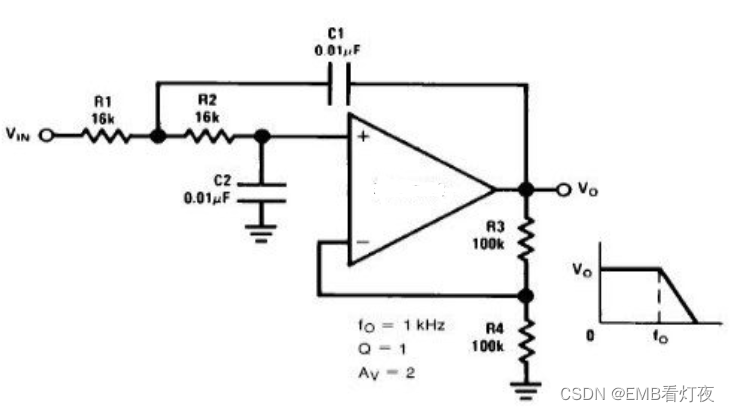

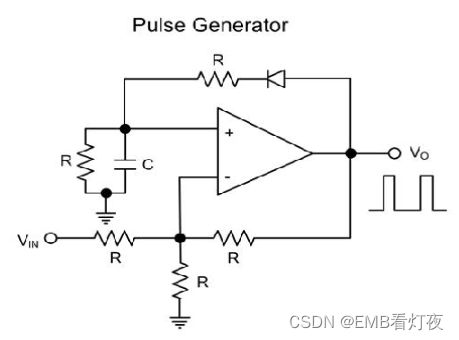

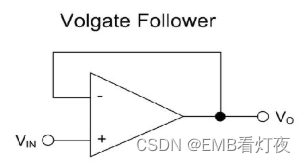

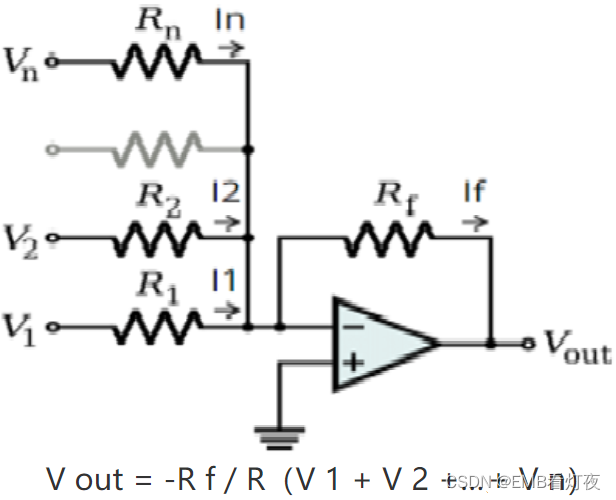

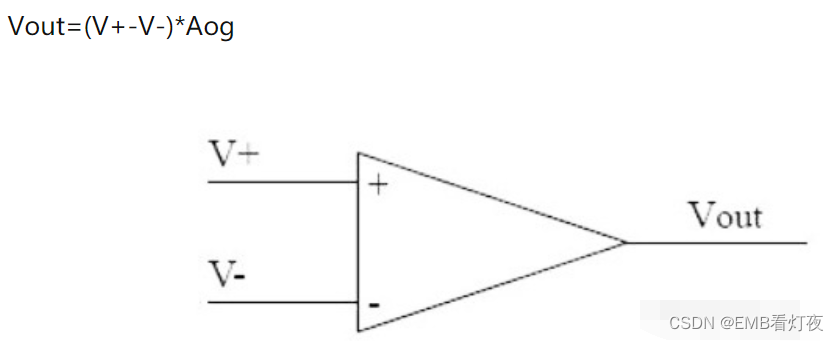

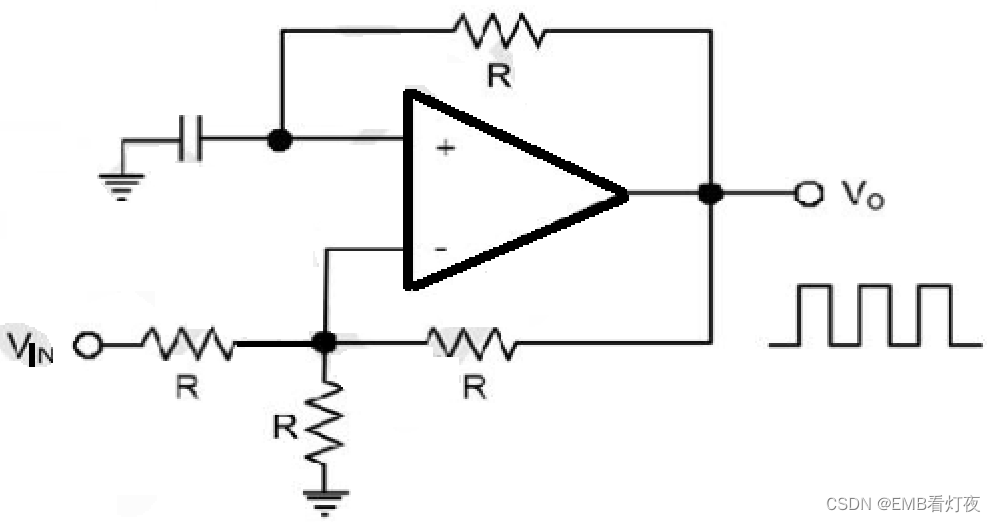

SGM321是一款低成本、轨到轨输入和输出的运算放大器，适用于各种低功耗系统。其具有1MHz的增益带宽积，10pA的极低输入偏置电流，以及60μA/通道的低电源电流。该芯片可广泛应用于信号调理、电源控制、便携式设备和传感器接口等领域，能替代LMV321并提供更好的性能。实验测试显示其稳定性和效率良好，经典应用包括电压比较器、电压跟随器、放大器配置等。

摘要由CSDN通过智能技术生成

目录

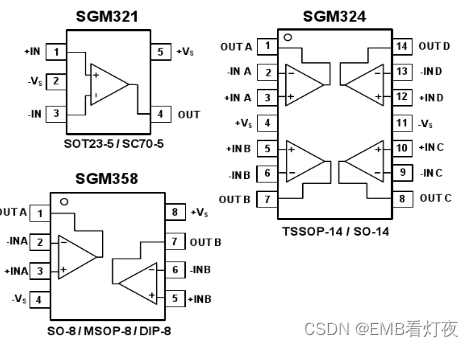

一、芯片介绍（丝印321，其中为大写字母）

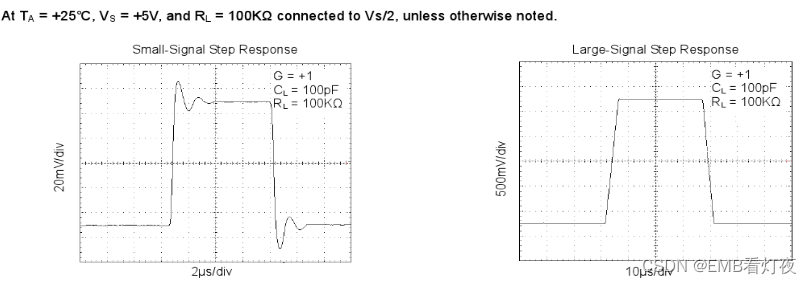

SGM321，该产品具有单通道、轨到轨输入/输出、低成本的特点，并采用CMOS工艺，具有很宽的共模输入电压范围和输出电压范围，可完全替代LMV321，且功耗节省1/2。SGM321的典型输入失调电压为0.8mV；输入偏置电流为10pA；工作电压范围为2.1V～5.5V；Vs=5.5V时，输入电压范围为－0.1V～+5.6V；静态电流为60μA/通道。

SGM 321(单)、sGM 358(双)和sGM 324(四路)是提供低成本的铁路到铁路和输出的反馈放大器。他们有一个宽的输入共模电压范围和输出电压摆动，并采取最低工作电压降至2.1v，最大推荐供电电压为5.5V，所有指定的扩展-40℃至+85摄氏度温度范围内。SGM 321/358/324以每个放大器60 uA的低电流消耗提供1 MHz带宽。极低的输入偏置电流(10 Pa)使sGM 321/358/324可用于积分器、光电二极管放大器和压电传感器。端到端的输入和输出是有用的设计师缓冲ASIC在单一供应系统。该系列放大器的应用包括安全监测、便携式设备、电池和电源控制以及信号调理和极低功率系统中换能器的接口。
