交互概览图(UML2.0)
本质就是可以用交互图代替活动节点的活动图,每个单独的活动都可以被描绘为包含嵌套交互图的框架
,是交互图和活动图的结合使用。
包含元素
- 活动图的所有元素
- 交互元素
直接在矩形框里面绘制内嵌的交互图,并且在交互框上协商交互图的类型,然后直接在交互框里面绘制内嵌的交互图 - 交互发生
表示引用别的交互图,在交互框的标题上写上ref,在交互框里面写上引用的交互图的名字
绘制方法又两种
- 先用活动图描述主线活动,然后用顺序图(一般用顺序图,也可以是别的交互图)补充完善具体的活动节点。(一般用这种)
- 以顺序图为主,用活动图细化顺序图中某些重要的对象的活动描述。
交互概览图的细节可以使用时序图以外应该还可以用别的交互图来描述,比如通讯图,定时图,甚至是交互概览图。

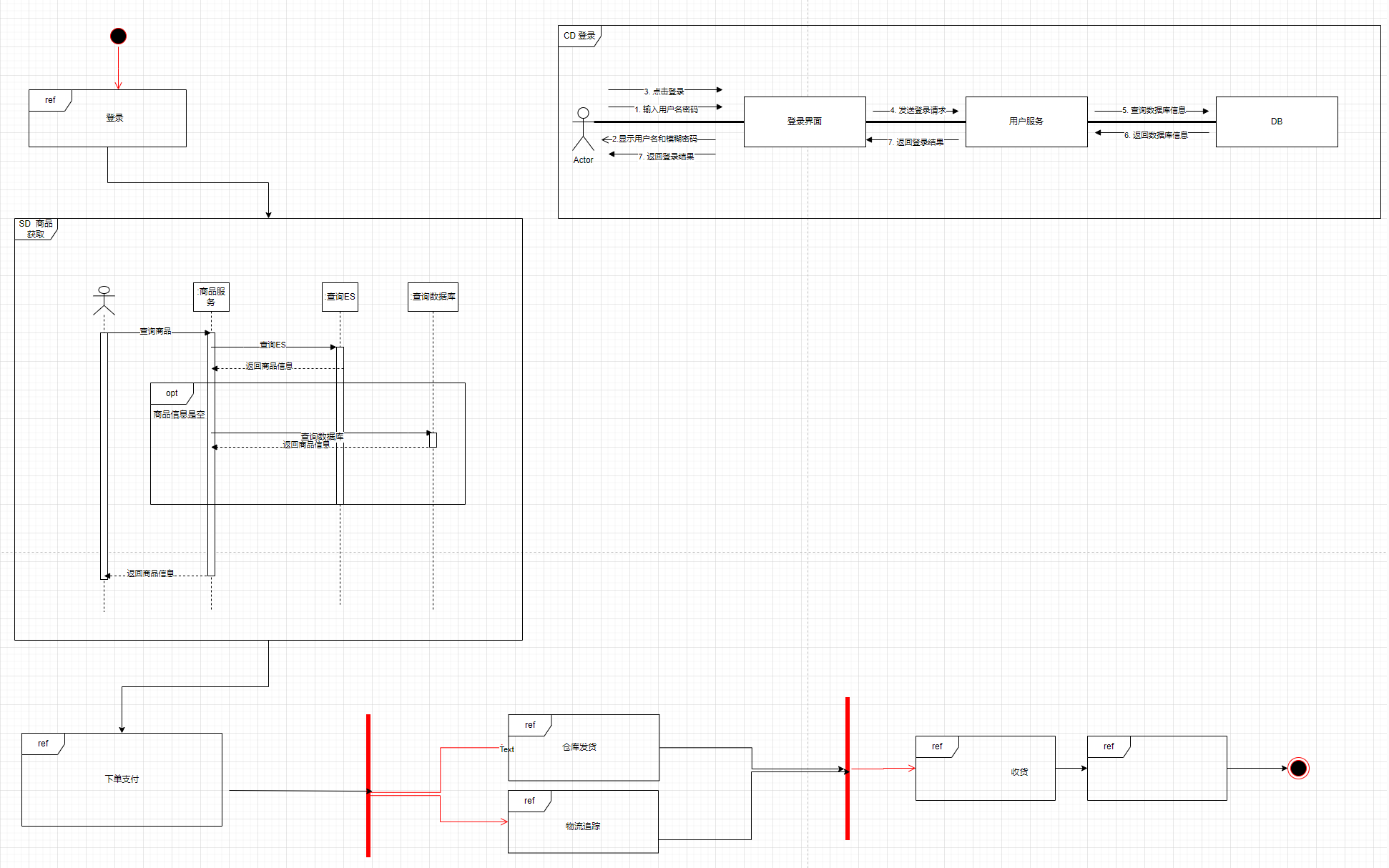

购买指定商品的交互概览图
查询商品流程直接画在交互概览图中的,登录流程引用的另外的登录通信图
