数据类型
1、wire和tri：
至于tri其实和wire在用法上是一模一样的，不过有时候，我们需要定义一些会被三态门驱动的硬件连线，用tri来命名会让代码更具有可读性，让人一看就知道这根连线上会出现Z状态，仅此而已！
2、wor与trior：or的含义在里面。
3、reg[3:0]：寄存器类型。

运算符与表达式

1、屏幕打印：display（”%b“,a*b）

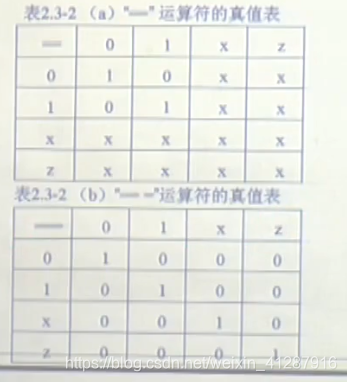

2、全等于 = = = ；非全等于！==；有1、0、X三种状态；
可以比较高阻态和不定态，全等还要比较数据的长度，可以抑制不定状态向下传播。

1

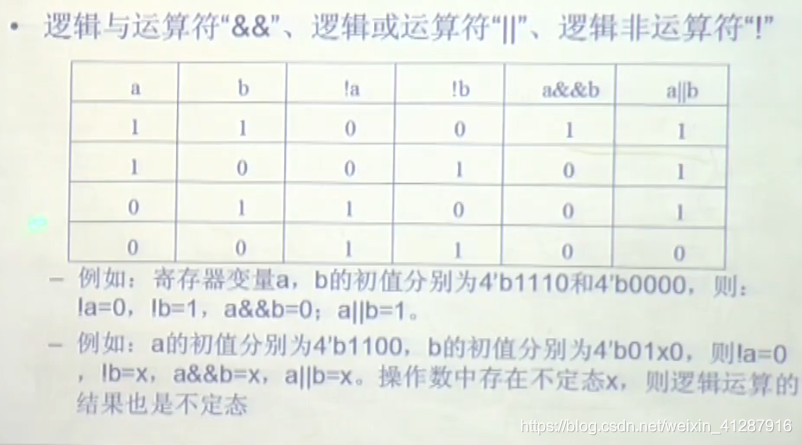

3、逻辑运算符

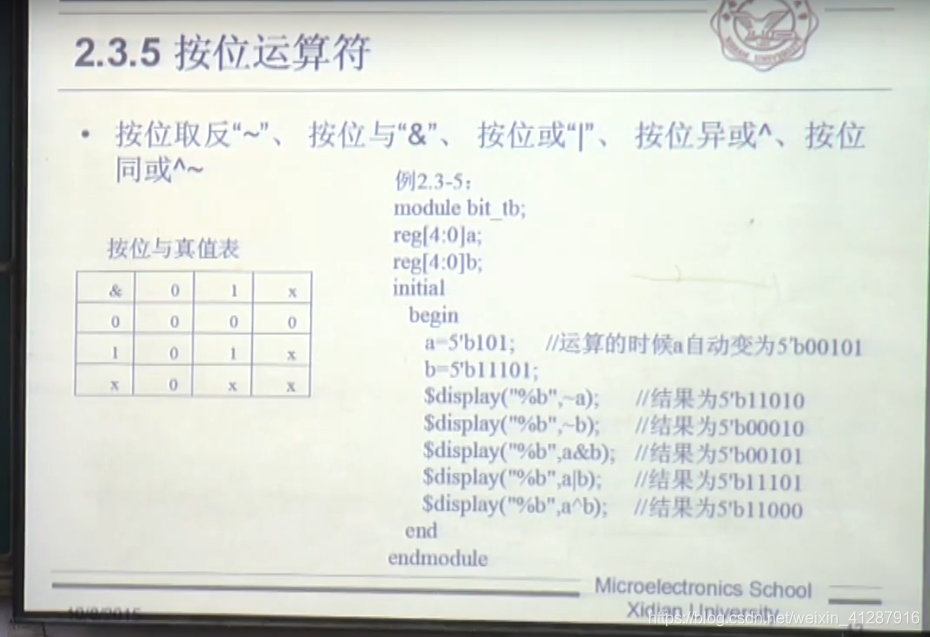

4、按位操作符

在这里插入图片描述

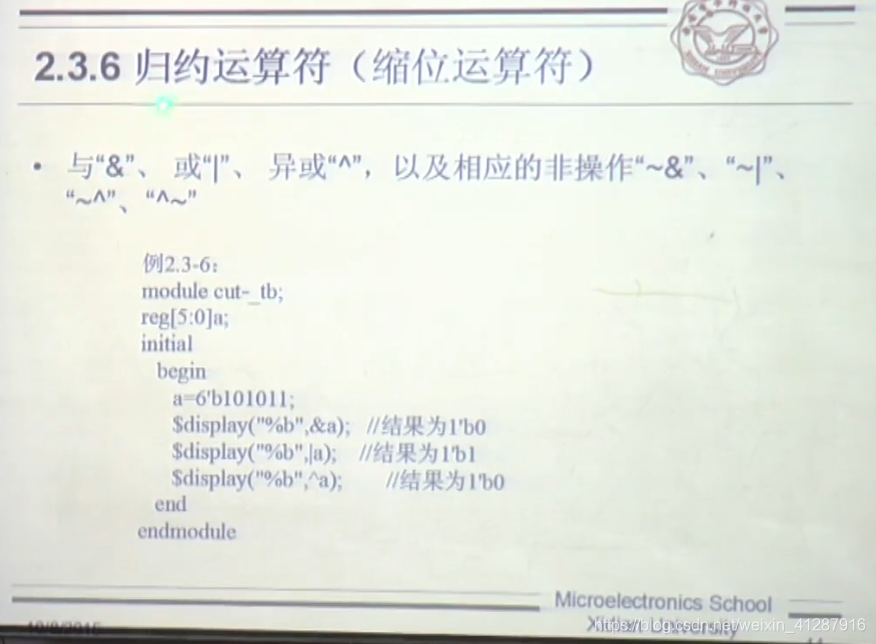

5、归约
在这里插入图片描述
7、移位运算符
