STM32——GPIO笔记

感觉就是超强IO的意思，确实功能强大
参看1
参考2
摘录几个重点：

GPIO 8种工作模式（gpio_init.GPIO_Mode）
（1） GPIO_Mode_AIN 模拟输入
（2） GPIO_Mode_IN_FLOATING 浮空输入
（3） GPIO_Mode_IPD 下拉输入
（4） GPIO_Mode_IPU 上拉输入
（5） GPIO_Mode_Out_OD 开漏输出
（6） GPIO_Mode_Out_PP 推挽输出
（7） GPIO_Mode_AF_OD 复用开漏输出
（8） GPIO_Mode_AF_PP 复用推挽输出

应用场合
①上拉输入、下拉输入可以用来检测外部信号；例如，按键等；
②浮空输入模式，由于输入阻抗较大，一般把这种模式用于标准通信协议的I2C、USART的接收端；
③普通推挽输出模式一般应用在输出电平为0和3.3V的场合。而普通开漏输出模式一般应用在电平不匹配的场合，如需要输出5V的高电平，就需要在外部一个上拉电阻，电源为5V，把GPIO设置为开漏模式，当输出高阻态时，由上拉电阻和电源向外输出5V电平。
④对于相应的复用模式（复用输出来源片上外设），则是根据GPIO的复用功能来选择，如GPIO的引脚用作串口的输出（USART/SPI/CAN），则使用复用推挽输出模式。如果用在I2C、SMBUS这些需要线与功能的复用场合，就使用复用开漏模式。
⑤在使用任何一种开漏模式时，都需要接上拉电阻。

推挽输出：
当输入的是高电平时，经过反向后，上方的 P-MOS 导通，下方的 N-MOS 关闭，对外输出高电平；而当该结构中输入低电平时，经过反向后，N-MOS 管导通，P-MOS 关闭，对外输出低电平。当引脚高低电平切换时，两个管子轮流导通，P 管负责灌电流，N 管负责拉电流，使其负载能力和开关速度都比普通的方式有很大的提高。这种工作方式就是所谓的推挽输出模式。

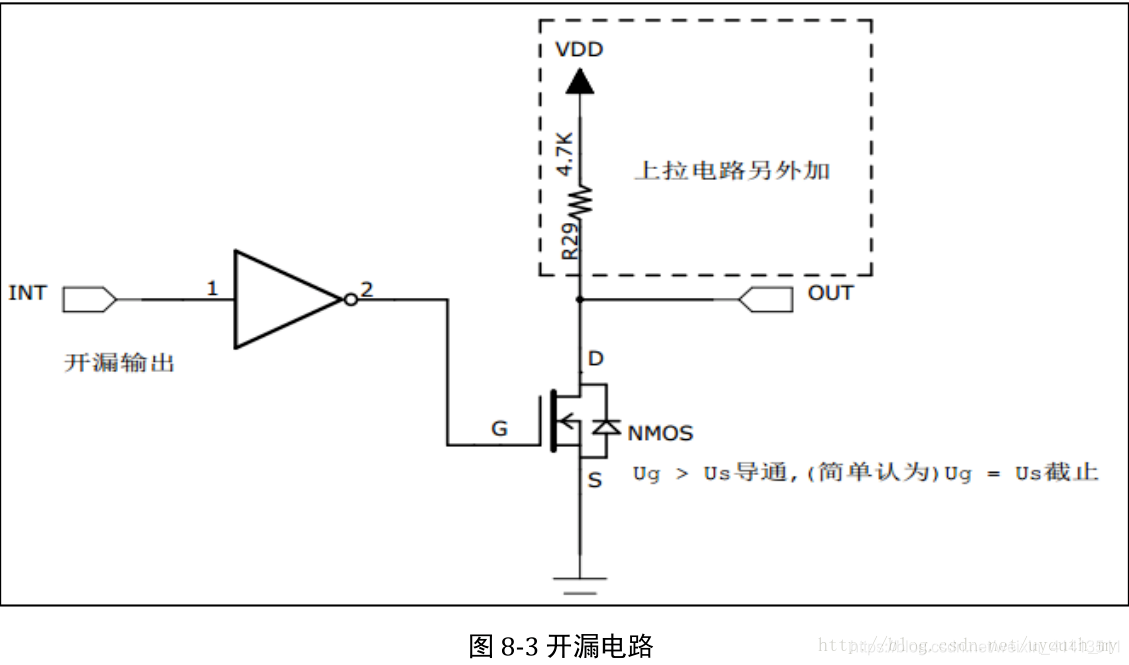

开漏输出模式：
当工作在开漏输出模式时，上方的P-MOS 管完全不工作。当IO口输入低电平(0)时，经过反向，N-MOS 管导通，使输出接地；若当IO口输入1(无法直接输出为高电平)时，则 P-MOS 管和 N-MOS 管都关闭，所以引脚既不输出高电平，也不输出低电平，为高阻态。为正常使用时必须外部接上拉电阻。
