spinal HDL - 11 - 使用状态机语法编写“1001“序列检测

已于 2022-08-16 21:51:18 修改
阅读量2.4k 收藏 9
点赞数 2
分类专栏： # spinal HDL 文章标签： fpga开发 嵌入式硬件 spinal HDL
于 2022-08-16 21:46:46 首次发布
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/weixin_41445387/article/details/126374981
版权
本文介绍了如何使用SpinalHDL库编写Mealy型状态机，以实现1001序列检测器。通过对比Verilog代码，展示了SpinalHDL的简洁性和易读性，并提供了生成的Verilog代码以供分析。此外，还提到了代码的仿真验证，证明其功能与手写代码一致。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >

前言

了解了在spinal HDL中如何利用scala语言进行状态机编写后，本文通过“1001”序列检测器的代码进行练习状态机的编写。

序列检测要求

检测1001序列，输入信号din依次输入1、0、0、1，当检测到完整序列后dout进行输出，使用mealy型状态机进行编写。

任务分析

对于使用Verilog的状态机编写，首先需要画状态转移图，然后根据状态转移图使用三段式状态机进行描述。

而对于spinal HDL来说，根据前文的讲述的语法规则，在完成状态转移图后，也需要根据状态转移图进行状态机描述。这里我根据三段式的思路，也大致分成三段：

  1. new 一个状态机 StateMachine 的val，new 需要的状态并指定状态机的入口。
  2. 根据spinal HDL的语法进行编写状态转移
  3. 根据实际需求，设计判断条件进行输出。

编写代码

为了对比spinal HDL的代码和Verilog代码的异同，首先给出一份手写的mealy型状态机的序列检测器。

module mealy_1001(clk,rst_n,din,dout,state_c,state_n
    );
	input           clk   	    ;
	input           rst_n		;
	input           din	        ;
	output      reg dout        ;
	output    [2:0] state_c     ;
	output    [2:0] state_n     ;

	reg       [2:0] state_c     ;//现态
	reg       [2:0] state_n     ;//次态
	//状态变量赋值
	parameter       S0 =3'b000,
					S1 =3'b001,
					S2 =3'b010,
					S3 =3'b100;
	//状态跳转
	always@(posedge clk or negedge rst_n)begin
		if(rst_n==1'b0)begin
			state_c <=S0;
		end
		else begin
			state_c <= state_n;
		end
	end
	//状态转移条件判断
	always@(*)begin
		case(state_c)
			S0:
				if(din==1'b1)begin
					state_n=S1;
				end
				else begin
					state_n=S0;
				end
			S1:
				if(din==1'b0)begin
					state_n=S2;
				end
				else begin
					state_n=S1;
				end
			S2:
				if(din==1'b0)begin
					state_n=S3;
				end
				else begin
					state_n=S1;
				end
			S3:
				if(din==1'b1)begin
					state_n=S1;
				end
				else begin
					state_n=S0;
				end
			default:state_n=S0;
		endcase
	end
	//输出模块
	always@(posedge clk or negedge rst_n)begin
		if(rst_n==1'b0)begin
			dout<=1'b0;
		end
		else if((state_c==S3)&&(din==1'b1))begin
			dout<=1'b1;
		end
		else begin
			dout<=1'b0;
		end
	end
endmodule

然后，根据硬件状态机的设计思路，编写spinal HDL的状态机代码。下面代码为mealy型状态机。相比Verilog的代码版本更像伪代码。这里按照上述的三段式的思路，编写序列检测功能。

import spinal.core._
import spinal.lib._
import spinal.lib.fsm._
case class mealy_1001() extends Component {
  //定义一个输入输出的端口束
  val io = new Bundle {
    val din = in Bits (1 bit)
    val dout = out Bits (1 bit)
  }
  //消除掉生成的代码前缀
  noIoPrefix()

  //1-创建一个状态机
  val fsm = new StateMachine{
    //定义状态，并指定状态机的入口
    val S0 = new State with EntryPoint
    val S1 = new State
    val S2 = new State
    val S3 = new State
    //定义一个寄存器用于存储dout的值
    val reg1: Bits = Reg(Bits(1 bit)).init(0)

    //将输出的dout和寄存器reg1绑定一起
    io.dout := reg1

    //2-状态转移
    S0.whenIsActive{
        when(io.din === 1) {
          goto(S1)
        }.otherwise(goto(S0))
      }

    S1.whenIsActive {
        when(io.din === 0) {
          goto(S2)
        }.otherwise(goto(S1))
      }
    S2.whenIsActive {
      when(io.din === 0) {
        goto(S3)
      }.otherwise(goto(S1))
    }
    S3.whenIsActive {
      when(io.din===1){
        goto(S1)
      }.otherwise{
        goto(S0)
      }
    }

    //3-输出段
    when(io.din === 1&&isActive(S3)) {
      reg1:= 1
    }.otherwise(reg1:= 0)
  }

}
//生成Verilog代码
object mealy_1001APP extends App{
  SpinalConfig(
    anonymSignalPrefix = "tmp"
  ).generateVerilog(mealy_1001())
}

运行代码可以生成spinal HDL自动生成的Verilog版本的代码。在intelliJ中运行可编译生成v代码。

生成V代码分析

相比手写版本的代码，使用spinal语法生成的代码多了fsm_wantStart，fsm_wantKill，这两部分是和对应一段状态机的开始和停止。因为对于自动生成的代码中开始的默认状态是BOOT，该状态没有用户设计的状态转移的功能。其余部分的代码对比手写版本的状态机，基本和手写的效果相当。

`define fsm_enumDefinition_binary_sequential_type [2:0]
`define fsm_enumDefinition_binary_sequential_fsm_BOOT 3'b000
`define fsm_enumDefinition_binary_sequential_fsm_S0 3'b001
`define fsm_enumDefinition_binary_sequential_fsm_S1 3'b010
`define fsm_enumDefinition_binary_sequential_fsm_S2 3'b011
`define fsm_enumDefinition_binary_sequential_fsm_S3 3'b100


module mealy_1001 (
  input      [0:0]    din,
  output     [0:0]    dout,
  input               clk,
  input               reset
);
  wire                fsm_wantExit;
  reg                 fsm_wantStart;
  wire                fsm_wantKill;
  reg        [0:0]    fsm_reg1;
  wire                when_fsm_01_l45;
  reg        `fsm_enumDefinition_binary_sequential_type fsm_stateReg;
  reg        `fsm_enumDefinition_binary_sequential_type fsm_stateNext;
  wire                when_fsm_01_l23;
  wire                when_fsm_01_l29;
  wire                when_fsm_01_l34;
  wire                when_fsm_01_l39;
  `ifndef SYNTHESIS
  reg [63:0] fsm_stateReg_string;
  reg [63:0] fsm_stateNext_string;
  `endif


  `ifndef SYNTHESIS
  always @(*) begin
    case(fsm_stateReg)
      `fsm_enumDefinition_binary_sequential_fsm_BOOT : fsm_stateReg_string = "fsm_BOOT";
      `fsm_enumDefinition_binary_sequential_fsm_S0 : fsm_stateReg_string = "fsm_S0  ";
      `fsm_enumDefinition_binary_sequential_fsm_S1 : fsm_stateReg_string = "fsm_S1  ";
      `fsm_enumDefinition_binary_sequential_fsm_S2 : fsm_stateReg_string = "fsm_S2  ";
      `fsm_enumDefinition_binary_sequential_fsm_S3 : fsm_stateReg_string = "fsm_S3  ";
      default : fsm_stateReg_string = "????????";
    endcase
  end
  always @(*) begin
    case(fsm_stateNext)
      `fsm_enumDefinition_binary_sequential_fsm_BOOT : fsm_stateNext_string = "fsm_BOOT";
      `fsm_enumDefinition_binary_sequential_fsm_S0 : fsm_stateNext_string = "fsm_S0  ";
      `fsm_enumDefinition_binary_sequential_fsm_S1 : fsm_stateNext_string = "fsm_S1  ";
      `fsm_enumDefinition_binary_sequential_fsm_S2 : fsm_stateNext_string = "fsm_S2  ";
      `fsm_enumDefinition_binary_sequential_fsm_S3 : fsm_stateNext_string = "fsm_S3  ";
      default : fsm_stateNext_string = "????????";
    endcase
  end
  `endif

  assign fsm_wantExit = 1'b0;
  always @(*) begin
    fsm_wantStart = 1'b0;
    case(fsm_stateReg)
      `fsm_enumDefinition_binary_sequential_fsm_S0 : begin
      end
      `fsm_enumDefinition_binary_sequential_fsm_S1 : begin
      end
      `fsm_enumDefinition_binary_sequential_fsm_S2 : begin
      end
      `fsm_enumDefinition_binary_sequential_fsm_S3 : begin
      end
      default : begin
        fsm_wantStart = 1'b1;
      end
    endcase
  end

  assign fsm_wantKill = 1'b0;
  assign dout = fsm_reg1;
  assign when_fsm_01_l45 = ((din == 1'b1) && (fsm_stateReg == `fsm_enumDefinition_binary_sequential_fsm_S3));
  always @(*) begin
    fsm_stateNext = fsm_stateReg;
    case(fsm_stateReg)
      `fsm_enumDefinition_binary_sequential_fsm_S0 : begin
        if(when_fsm_01_l23) begin
          fsm_stateNext = `fsm_enumDefinition_binary_sequential_fsm_S1;
        end else begin
          fsm_stateNext = `fsm_enumDefinition_binary_sequential_fsm_S0;
        end
      end
      `fsm_enumDefinition_binary_sequential_fsm_S1 : begin
        if(when_fsm_01_l29) begin
          fsm_stateNext = `fsm_enumDefinition_binary_sequential_fsm_S2;
        end else begin
          fsm_stateNext = `fsm_enumDefinition_binary_sequential_fsm_S1;
        end
      end
      `fsm_enumDefinition_binary_sequential_fsm_S2 : begin
        if(when_fsm_01_l34) begin
          fsm_stateNext = `fsm_enumDefinition_binary_sequential_fsm_S3;
        end else begin
          fsm_stateNext = `fsm_enumDefinition_binary_sequential_fsm_S1;
        end
      end
      `fsm_enumDefinition_binary_sequential_fsm_S3 : begin
        if(when_fsm_01_l39) begin
          fsm_stateNext = `fsm_enumDefinition_binary_sequential_fsm_S1;
        end else begin
          fsm_stateNext = `fsm_enumDefinition_binary_sequential_fsm_S0;
        end
      end
      default : begin
      end
    endcase
    if(fsm_wantStart) begin
      fsm_stateNext = `fsm_enumDefinition_binary_sequential_fsm_S0;
    end
    if(fsm_wantKill) begin
      fsm_stateNext = `fsm_enumDefinition_binary_sequential_fsm_BOOT;
    end
  end

  assign when_fsm_01_l23 = (din == 1'b1);
  assign when_fsm_01_l29 = (din == 1'b0);
  assign when_fsm_01_l34 = (din == 1'b0);
  assign when_fsm_01_l39 = (din == 1'b1);
  always @(posedge clk or posedge reset) begin
    if(reset) begin
      fsm_reg1 <= 1'b0;
      fsm_stateReg <= `fsm_enumDefinition_binary_sequential_fsm_BOOT;
    end else begin
      if(when_fsm_01_l45) begin
        fsm_reg1 <= 1'b1;
      end else begin
        fsm_reg1 <= 1'b0;
      end
      fsm_stateReg <= fsm_stateNext;
    end
  end
endmodule

仿真验证

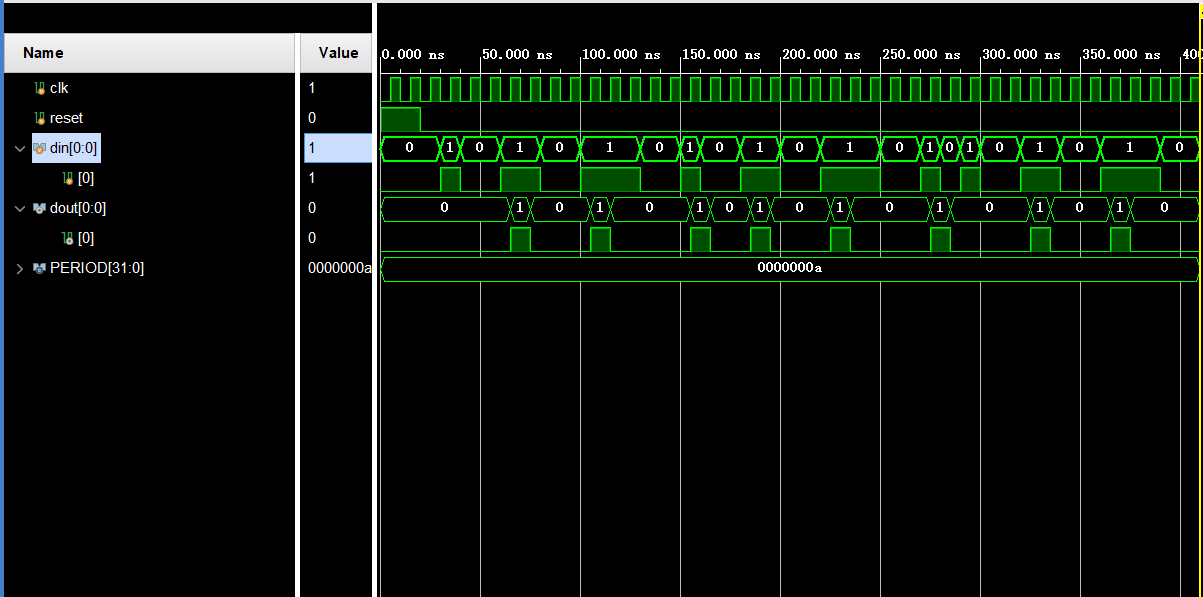

编写一个验证代码，输入序列，观察输出能正常输出序列检测到的指示信号，证明spinal HDL生成的代码功能正常。

image-20220816214928289

小结

  1. 使用spinal HDL的生成代码虽然有部分自认为“冗余”的部分，但是完全不影响实际的阅读，几乎和手写的代码相当。
  2. 极大地减小了在手动编写Verilog中时的冗余工作量。
  3. 经过仿真验证，代码功能和手写一致。
