本文介绍了正交幅度调制（QAM）的基本原理，包括信号的产生和解调过程。通过matlab进行仿真，展示了QAM信号的波形，强调了其振幅和相位的变化特性。同时，详细解释了解调的理论基础，并提供了相应的仿真代码和结果。

1.QAM信号的产生

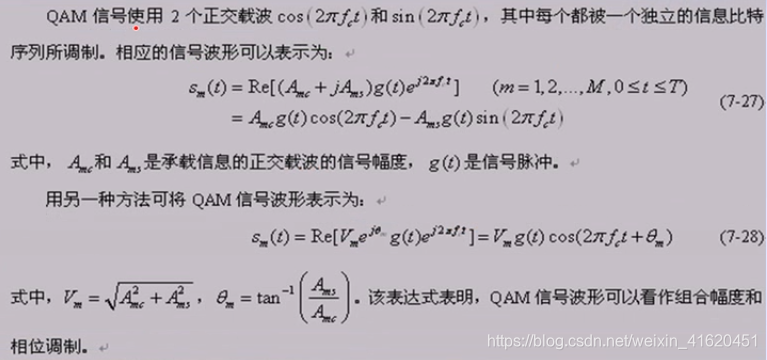

1.1 原理

1.2 仿真代码

clear all
M=8;
msg = [1 4 3 0 7 5 2 6]; %消息信号
ts = 0.01; %抽样时间间隔
T = 1; %符号周期
t = 0:ts:T; %符号持续时间向量
x = 0:ts:length(msg); %所有符号的传输时间
fc = 1; %载波频率
c = sqrt(2/T)*exp(j*2*pi*fc*t); %载波信号
msg_qam = qammod(msg,M).'; %基带8-QAM调制
tx_qam = real(msg_qam*c); %载波调制
tx_qam= reshape(tx_qam.',1,length(msg)*length(t));
plot(x,tx_qam(1:length(x)));

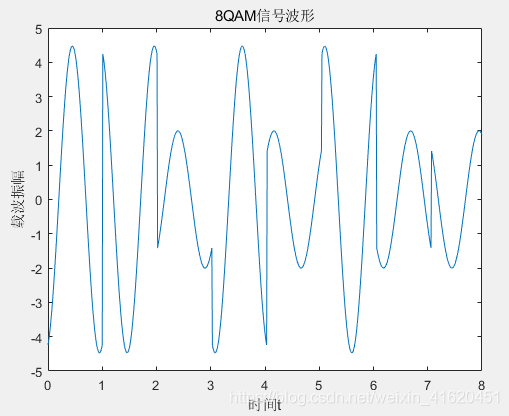

title("8QAM信号波形")
xlabel("时间t");ylabel("载波振幅");
scatterplot(msg_qam)
title("8QAM信号星座图")
xlabel("同相分量");ylabel("正交分量");
