设备:
路由AR2220 --- 2台
Copper线 --- 1根

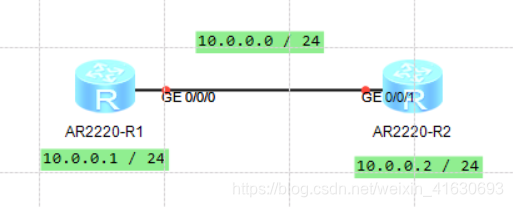

ensp拓扑图
接口参数:
R1
GE 0/0/0
10.0.0.1
255.255.255.0
telnet模式:password
telnet密码:root
-----------------------------------------------------------
R2
GE 0/0/1
10.0.0.2
255.255.255.0
telnet模式:aaa
telnet帐号:r2
telnet密码:rootr2
配置过程(以下命令简写,可按Tab键自动补齐):
R1:
sys 进入配置模式(系统视图)
sysn R1 改路由名
int g0/0/0 进g0/0/0端口
ip add 10.0.0.1 24 配置g0/0/0ip和掩码
q 退回配置模式
user-interface vty 0 4 设置最多5台远程登陆
authentication-mode password 设置密码登陆模式
root telnet密码为root
user privilege level 3 配置用户操作权限
idle-timeout 3 配置远程用户3分钟内无操作自动下线
------------------------------------------------------------------------------------------------
R2:
sys
sysn R2
int g0/0/1
ip add 10.0.0.2 24
q
user-interface vty 0 4
authentication-mode aaa 设置aaa登陆模式
aaa
local-user r2 privilege level 3 配置用户操作权限
local-user r2 password cipher rootr2 配置登陆用户名和密码
local-user r2 service-type telnet 配置以telnet登陆
远程登陆方法
在R1普通视图下(如<R1>)
<R1>telnet 10.0.0.2
输入r2
输入rootr2
<R2>登陆成功
