11章 哈佛还是比亚迪（存储器）

​ write by ChiHuiXuan

主要内容：处理器架构（蜂鸟处理器等）
介绍蜂鸟E200处理器核存储器子系统的微架构和源码分析

11.1 存储器架构

11.1.1 无缓存（cache）

  • 缓存
    • 缓存的一些基础知识
    • 低功耗处理器不配备缓存的原因

      • 无法保证实时性

        由于缓存的容量是有限的，因此访问缓存存在着相当大的不确定性。一旦缓存不命中，则需要从外部的存储器中存取数据，造成较长的延迟
因此更加倾向于使用延迟确定的ITCM或者DTCM

      • 软件规模较小

        ITCM/DTCM便可以满足其需求

      • 面积功耗大

11.1.2 处理器一定要有存储器

虽然处理器不一定需要缓存，但是处理器是一定需要存储器的。

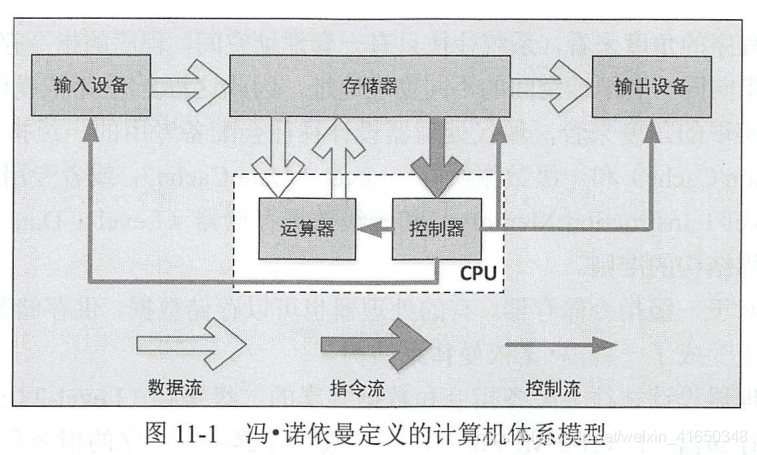

  • 冯诺依曼结构（普林斯顿结构）

  • 指令和数据合并

    • 在这里插入图片描述

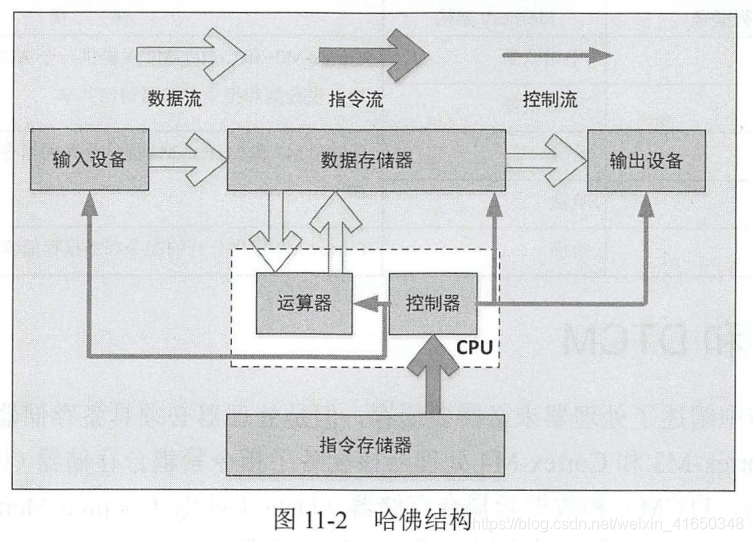

  • 哈佛结构

    • 指令和数据分开存储
    • 在这里插入图片描述

  • 两种结构的界限变得模糊

    • 从软件的角度来，系统往往只有一套地址空间，因此这符合冯·诺依曼体系结构的准则。
    • 从硬件实现的角，现代处理器配备指令和数据存储器，因此符合哈佛结构。
    • 冯·诺依曼结构和哈佛结构并不是一种非此即彼的选择。

11.1.3 ITCM 和 DTCM

  • ITCM 和 DTCM比cache更适合嵌入式低功耗处理器。
    • 能够保证实时性
    • 能够满足软件需求
    • 面积功耗小

11.2 risc-v 对于访存指令的简化

1
