37款传感器与模块的提法,在网络上广泛流传,其实Arduino能够兼容的传感器模块肯定是不止37种的。鉴于本人手头积累了一些传感器和模块,依照实践出真知(一定要动手做)的理念,以学习和交流为目的,这里准备逐一动手试试做实验,不管成功与否,都会记录下来—小小的进步或是搞不定的问题,希望能够抛砖引玉。
【Arduino】108种传感器模块系列实验(资料+代码+图形+仿真)
实验二十七:GY-BMP280-3.3 高精度大气压强传感器模块
BMP280
博世Sensortec - BMP280 是一种专为移动应用设计的绝对气压传感器。该传感器模块采用极其紧凑的封装。得益于小尺寸和低功耗特性,这种器件可用在如移动电话、GPS 模块或手表等电池供电型设备中。与上代产品相同,BMP180、BMP280 也基于Bosch 成熟的压阻式压力传感器技术,具有高确度和线性度,以及长期稳定性和很高的 EMC 稳健性。多种设备工作选择带来了最高灵活性,可以在功耗、分辨率和滤波性能方面对设备进行优化。

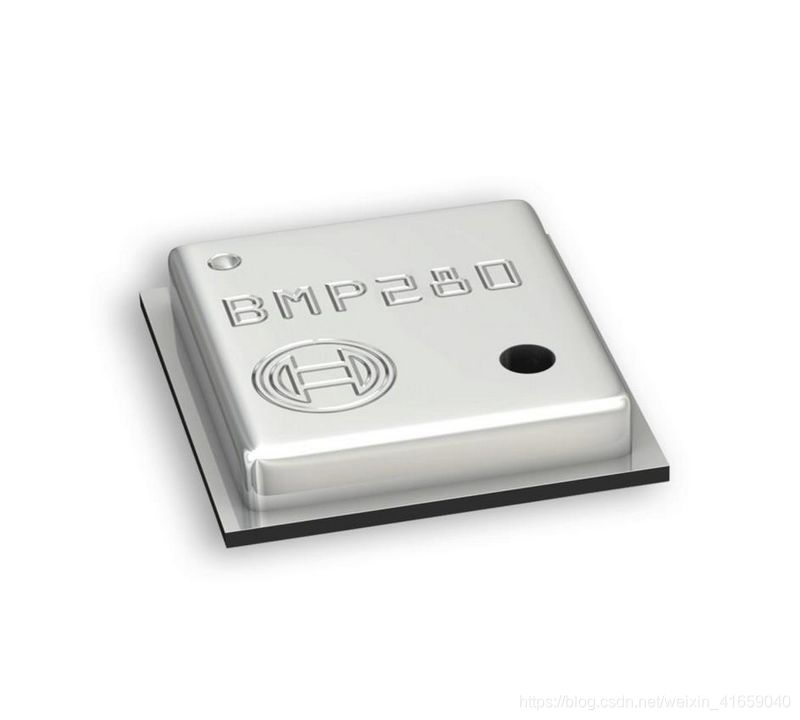

BMP280是博世最新推出的数字气压传感器,具有卓越的性能和低廉的价格,相对精度为±0.12 hPa(相当于±1米),传感器功耗仅有2.7μA。BMP280具有业界最小封装,采用极其紧凑的8引脚金属盖LGA封装,占位面积仅为2.0×2.5mm2,封装高度为0.95 mm。包括有压力和温度测量功能。该气压传感器支持SPI和IIC通信接口,相比上一代的BMP180,精度已有相当大的提升,非常适合应用于低成本的多旋翼飞行器飞行控制器上,价格仅有目前流行的MS5611的四分之一。传感器模块它的小尺寸和2.74μA@ 1Hz的低功耗允许在电池驱动的设备中实现。门内导航,医疗保健以及GPS改进的新兴应用需要高相对精度和低TCO。
BMP280芯片结构图
