【花雕学编程】Arduino LVGL 之图表显示扩展

Arduino是一个开放源码的电子原型平台，它可以让你用简单的硬件和软件来创建各种互动的项目。Arduino的核心是一个微控制器板，它可以通过一系列的引脚来连接各种传感器、执行器、显示器等外部设备。Arduino的编程是基于C/C++语言的，你可以使用Arduino IDE（集成开发环境）来编写、编译和上传代码到Arduino板上。Arduino还有一个丰富的库和社区，你可以利用它们来扩展Arduino的功能和学习Arduino的知识。

Arduino的特点是：
1、开放源码：Arduino的硬件和软件都是开放源码的，你可以自由地修改、复制和分享它们。
2、易用：Arduino的硬件和软件都是为初学者和非专业人士设计的，你可以轻松地上手和使用它们。
3、便宜：Arduino的硬件和软件都是非常经济的，你可以用很低的成本来实现你的想法。
4、多样：Arduino有多种型号和版本，你可以根据你的需要和喜好来选择合适的Arduino板。
5、创新：Arduino可以让你用电子的方式来表达你的创意和想象，你可以用Arduino来制作各种有趣和有用的项目，如机器人、智能家居、艺术装置等。

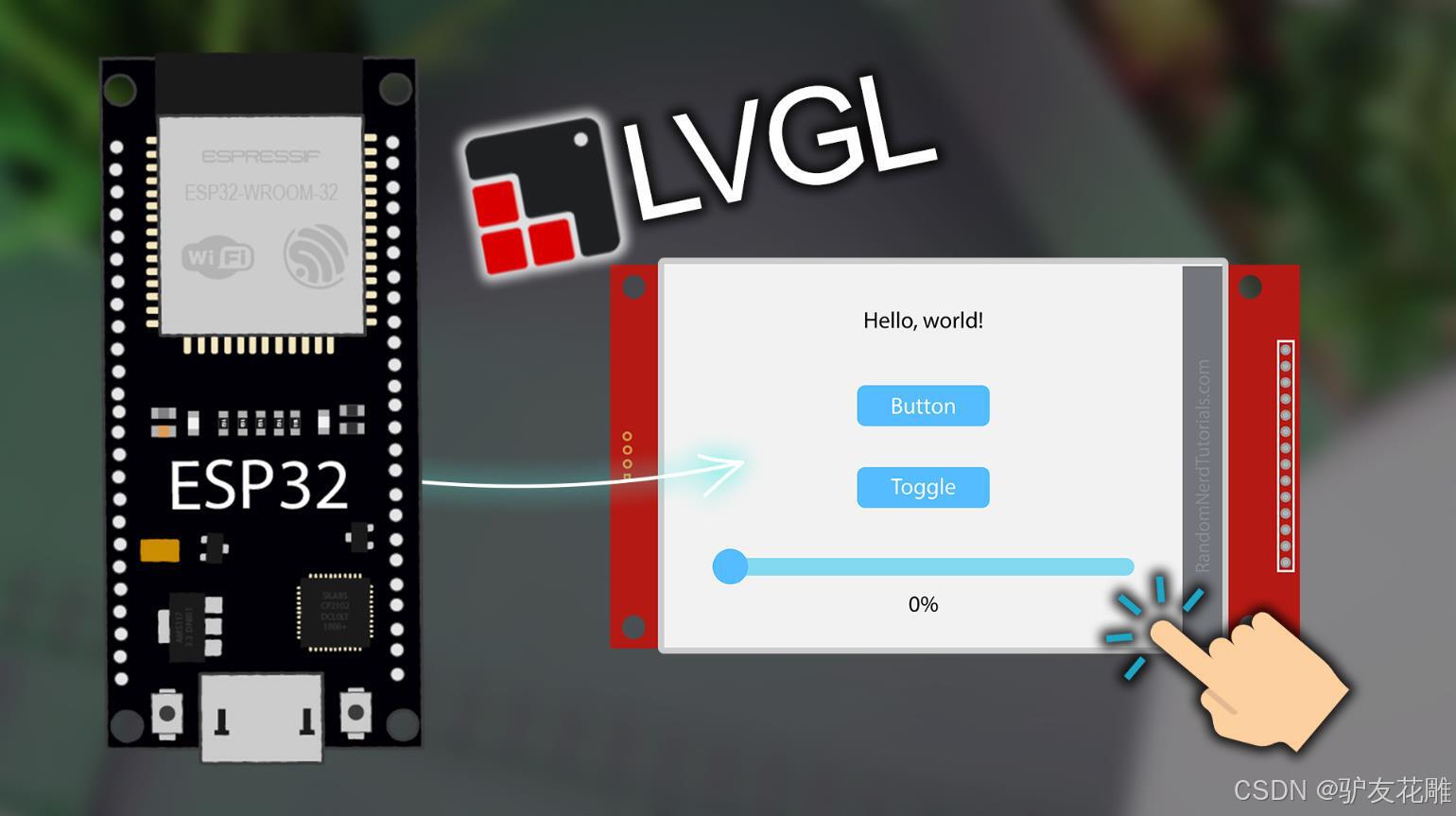

Arduino LVGL（Light and Versatile Graphics Library）是一个功能强大、轻量级的图形库，专为嵌入式系统设计，尤其适用于Arduino等微控制器平台。以下是对其主要特点、应用场景以及需要注意的事项的详细解释。

1、主要特点
1）轻量级：
LVGL是一个轻量级的图形库，适合资源有限的嵌入式系统。它在内存使用和处理速度上进行了优化，使其能够在低功耗设备上流畅运行。
2）丰富的组件：

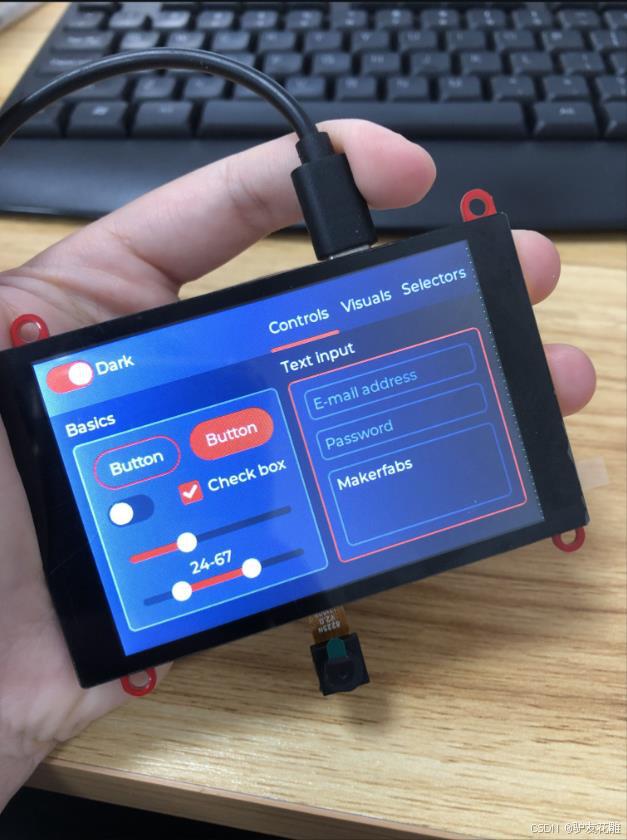

LVGL提供了多种用户界面组件，比如按钮、滑块、图表、列表、图像等，开发者可以利用这些组件快速构建复杂的用户界面。
3）高效的渲染能力：
LVGL支持多种显示驱动程序，能够高效地渲染图形，支持抗锯齿、alpha混合等图形效果，从而提升界面的视觉质量。
4）灵活的主题和样式：
LVGL支持主题和样式的自定义，使得开发者可以根据需求轻松调整界面的外观，增加了界面的美观性和用户体验。
5）多种输入设备支持：
支持触摸屏、鼠标、键盘等多种输入设备，能够实现丰富的用户交互。
6）多平台支持：
LVGL不仅可以在Arduino上运行，还可以在多个嵌入式平台和操作系统上使用，包括ESP32、STM32、Linux等，具有良好的跨平台性。

2、应用场景
1）嵌入式设备的用户界面：
适用于需要图形用户界面的嵌入式设备，如智能家居控制面板、工业控制系统、医疗设备等。
2）物联网（IoT）设备：
在物联网应用中，LVGL可以用来构建设备的控制界面，例如智能传感器、网关设备的设置界面。
3）便携式设备：
适合用于便携式电子设备，如手持设备、智能手表等，因其轻量特性和高效性能能够满足电池供电的需求。
4）教育和原型开发：
适用于教育和原型开发环境，开发者可以快速实现用户界面，帮助学生和初学者理解图形界面的设计与实现。
5）高级应用：
可用于需要复杂图形和动画的应用，如游戏开发或多媒体应用，利用其渲染能力实现丰富的用户体验。

3、需要注意的事项
1）内存管理：
尽管LVGL是轻量级的，但在内存使用方面仍需谨慎。开发者需要合理管理内存，避免内存泄漏或溢出，特别是在资源受限的环境中。
2）性能优化：
在实现复杂界面时，需要对性能进行优化。例如，减少不必要的重绘，使用图像缓存等方法，提高界面的响应速度和流畅度。
3）输入设备的兼容性：
在选择输入设备时，要确保与LVGL的兼容性。例如，不同的触摸屏可能需要不同的驱动程序，开发者需要确保所用的硬件能够正常工作。
4）学习曲线：
LVGL虽然功能强大，但其使用和配置可能有一定的学习曲线。开发者需要花时间熟悉LVGL的API和工作流程，才能有效利用其功能。
5）文档与社区支持：
LVGL有较好的文档和社区支持，但在遇到问题时，开发者应积极查阅官方文档，参与社区讨论，以获得帮助和解决方案。

总结
Arduino LVGL是一个强大的图形库，适合在资源有限的嵌入式系统上构建高效的用户界面。通过其丰富的组件和灵活的特性，开发者可以实现多种应用场景中的图形界面。然而，在使用过程中，合理管理内存和优化性能是成功的关键。通过充分利用LVGL的特性，开发者能够创建出美观且功能强大的用户界面。

Arduino LVGL 之图表显示扩展

主要特点
多种图表类型：
LVGL支持多种图表类型，如折线图、柱状图、饼图等，开发者可以根据数据特性和展示需求选择最合适的图表类型。
动态更新数据：
图表可以实时更新，允许开发者在程序运行时动态修改数据集，用户能够即时看到数据变化的效果，增强交互性。
自定义样式：
开发者可以自定义图表的外观，包括颜色、线条样式、标记、轴标签等，以确保图表与整体应用界面风格一致。
交互功能：
LVGL的图表支持交互功能，用户可以通过触摸查看特定数据点的详细信息，甚至可以进行缩放和滚动操作，提升用户体验。
事件处理：
图表支持各种事件处理，如数据点点击、图表缩放等，开发者可以根据用户的操作进行相应的逻辑处理。

应用场景
数据监控：
在物联网应用中，图表可以用于实时监控传感器数据，如温度、湿度、压力等，用户可以直观地了解数据变化趋势。
性能分析：
在工业设备性能分析中，图表可以展示设备的运行状态、故障率等，帮助用户进行故障排查和维护决策。
财务报表：
在财务管理系统中，图表可以用于展示收入、支出、利润等财务数据，帮助用户快速理解财务状况。
健康数据跟踪：
在健康监测应用中，图表可以展示心率、步数、卡路里等健康数据，帮助用户管理和改善身体健康。

需要注意的事项
数据量控制：
在图表中展示的数据量应适中，过多的数据点可能导致图表拥挤，影响可读性。可以考虑使用数据抽样或分段显示。
性能优化：
动态更新图表时，需注意性能优化，避免频繁的重绘导致界面卡顿。可以通过合并更新操作或限制更新频率来提高效率。
视觉清晰度：
确保图表的视觉设计清晰易懂，选择合适的颜色和标记，以便用户能够快速识别数据的意义和变化。
触摸响应：
在触摸屏设备上，确保图表的交互区域足够大，以便用户能够方便地点击和查看数据点细节，避免误操作。
适应性布局：
确保图表能够适应不同的屏幕尺寸和分辨率，以提升应用的可用性和用户体验。
通过合理利用Arduino LVGL的图表显示扩展功能，开发者能够创建出直观、动态的数据可视化界面，提升用户的数据分析和决策能力。

1、基础折线图

#include <lvgl.h>
#include <TFT_eSPI.h>

TFT_eSPI tft = TFT_eSPI(); // 创建TFT对象

void setup() {
    lv_init();
    tft.begin();
    tft.setRotation(1);
    lvgl_port_init(); // 初始化LVGL端口

    // 创建图表对象
    lv_obj_t * chart = lv_chart_create(lv_scr_act());
    lv_obj_set_size(chart, 240, 120);
    lv_obj_align(chart, LV_ALIGN_CENTER, 0, 0);

    // 设置图表类型为折线图
    lv_chart_set_type(chart, LV_CHART_TYPE_LINE);

    // 创建数据系列
    lv_chart_series_t * series1 = lv_chart_add_series(chart, LV_COLOR_RED);
    lv_chart_series_t * series2 = lv_chart_add_series(chart, LV_COLOR_BLUE);

    // 添加数据点
    for (int i = 0; i < 10; i++) {
        lv_chart_set_point_val(series1, i, random(0, 100)); // 随机数据
        lv_chart_set_point_val(series2, i, random(0, 100)); // 随机数据
    }
}

void loop() {
    lv_task_handler(); // 处理LVGL任务
    delay(5);
}

2、实时更新的折线图

#include <lvgl.h>
#include <TFT_eSPI.h>

TFT_eSPI tft = TFT_eSPI(); // 创建TFT对象
lv_obj_t * chart; // 声明图表对象
lv_chart_series_t * series; // 声明数据系列

void update_chart() {
    // 移动数据点，保持图表更新
    for (int i = 0; i < 9; i++) {
        lv_chart_set_point_val(series, i, lv_chart_get_point_val(series, i + 1));
    }
    lv_chart_set_point_val(series, 9, random(0, 100)); // 添加新的数据点
}

void setup() {
    lv_init();
    tft.begin();
    tft.setRotation(1);
    lvgl_port_init(); // 初始化LVGL端口

    // 创建图表对象
    chart = lv_chart_create(lv_scr_act());
    lv_obj_set_size(chart, 240, 120);
    lv_obj_align(chart, LV_ALIGN_CENTER, 0, 0);
    lv_chart_set_type(chart, LV_CHART_TYPE_LINE);

    // 创建数据系列
    series = lv_chart_add_series(chart, LV_COLOR_RED);

    // 初始化数据点
    for (int i = 0; i < 10; i++) {
        lv_chart_set_point_val(series, i, random(0, 100));
    }

    // 创建定时任务更新图表
    lv_task_create([](lv_task_t * task) {
        update_chart();
    }, 1000, LV_TASK_PRIO_LOW, NULL); // 每秒更新一次
}

void loop() {
    lv_task_handler(); // 处理LVGL任务
    delay(5);
}

3、柱状图

#include <lvgl.h>
#include <TFT_eSPI.h>

TFT_eSPI tft = TFT_eSPI(); // 创建TFT对象

void setup() {
    lv_init();
    tft.begin();
    tft.setRotation(1);
    lvgl_port_init(); // 初始化LVGL端口

    // 创建图表对象
    lv_obj_t * chart = lv_chart_create(lv_scr_act());
    lv_obj_set_size(chart, 240, 120);
    lv_obj_align(chart, LV_ALIGN_CENTER, 0, 0);
    lv_chart_set_type(chart, LV_CHART_TYPE_COLUMN); // 设置为柱状图

    // 创建数据系列
    lv_chart_series_t * series1 = lv_chart_add_series(chart, LV_COLOR_GREEN);
    lv_chart_series_t * series2 = lv_chart_add_series(chart, LV_COLOR_ORANGE);

    // 填充数据
    for (int i = 0; i < 10; i++) {
        lv_chart_set_point_val(series1, i, random(0, 50)); // 随机数据
        lv_chart_set_point_val(series2, i, random(0, 50)); // 随机数据
    }
}

void loop() {
    lv_task_handler(); // 处理LVGL任务
    delay(5);
}

要点解读
图表的创建与配置：
每个示例中，通过lv_chart_create函数创建图表对象，并用lv_chart_set_type设置图表类型（如折线图或柱状图）。这种灵活性允许开发者根据需求选择不同的图表类型。
数据系列的使用：
使用lv_chart_add_series创建数据系列，每个系列可以有不同的颜色和数据。这使得比较不同数据集（如两个传感器的数据）变得简单直观，提升了数据可视化效果。
随机数据生成：
在示例中，使用random函数生成随机数据来填充图表。这样的设计适合于测试和演示，实际应用中可以替换为具体的数据源（如传感器数据）。
实时数据更新：
第二个示例展示了如何使用定时任务实时更新图表数据。通过lv_task_create创建任务，每秒钟更新一次数据，确保图表反映最新的数据状态。这对于实时监控系统非常有用。
柱状图的应用：
第三个示例展示了如何创建柱状图，通过LV_CHART_TYPE_COLUMN设置图表类型。柱状图适合展示分类数据，可以帮助用户快速理解数据的相对大小，适用于多种应用场景。
总结
通过这些示例，开发者可以掌握在Arduino上使用LVGL实现图表显示扩展的基本技术。这些代码为构建动态、互动性强的数据可视化界面提供了基础，适用于各种嵌入式系统和应用场景，增强了对LVGL库的理解与实际应用能力。

4、简单的线形图表

#include <lvgl.h>
#include <TFT_eSPI.h>

void setup() {
  lv_init();
  tft_init();
  lv_port_init();

  // 创建一个图表
  lv_obj_t * chart = lv_chart_create(lv_scr_act());
  lv_obj_set_size(chart, 200, 150);
  lv_obj_align(chart, NULL, LV_ALIGN_CENTER, 0, 0);

  // 设置图表的属性
  lv_chart_set_type(chart, LV_CHART_TYPE_LINE); // 设置图表类型为线形图
  lv_chart_set_point_count(chart, 10); // 设置点的数量
  lv_chart_set_range(chart, 0, 100); // 设置值的范围

  // 添加数据系列
  lv_chart_series_t * ser = lv_chart_add_series(chart, lv_palette_main(LV_PALETTE_BLUE), "Temperature");
  lv_chart_set_next_value(chart, ser, 30); // 添加数据点
  lv_chart_set_next_value(chart, ser, 45);
  lv_chart_set_next_value(chart, ser, 20);
  // ... 添加更多数据点
}

void loop() {
  lv_task_handler();
  delay(5);
}

5、柱状图表显示实时数据

#include <lvgl.h>
#include <TFT_eSPI.h>

#define CHART_POINTS 30

void setup() {
  lv_init();
  tft_init();
  lv_port_init();

  // 创建一个图表
  lv_obj_t * chart = lv_chart_create(lv_scr_act());
  lv_obj_set_size(chart, 200, 150);
  lv_obj_align(chart, NULL, LV_ALIGN_CENTER, 0, 0);

  // 设置图表的属性
  lv_chart_set_type(chart, LV_CHART_TYPE_BAR); // 设置图表类型为柱状图
  lv_chart_set_point_count(chart, CHART_POINTS); // 设置点的数量

  // 添加数据系列
  lv_chart_series_t * ser = lv_chart_add_series(chart, lv_palette_main(LV_PALETTE_RED), "Values");
  // 初始化数据系列的值
  for (int i = 0; i < CHART_POINTS; ++i) {
    lv_chart_set_value(chart, ser, i, rand() % 100);
  }
}

void loop() {
  // 更新图表数据
  static uint32_t last_update_time = 0;
  if (millis() - last_update_time > 1000) { // 每秒更新一次
    lv_chart_series_t * ser = lv_chart_get_series_next(NULL, NULL);
    for (int i = 0; i < CHART_POINTS; ++i) {
      int val = rand() % 100; // 随机生成数据
      lv_chart_set_value(chart, ser, i, val);
    }
    last_update_time = millis();
  }
  lv_task_handler();
  delay(5);
}

6、组合图表（线形图和柱状图）

#include <lvgl.h>
#include <TFT_eSPI.h>

void setup() {
  lv_init();
  tft_init();
  lv_port_init();

  // 创建一个图表
  lv_obj_t * chart = lv_chart_create(lv_scr_act());
  lv_obj_set_size(chart, 200, 150);
  lv_obj_align(chart, NULL, LV_ALIGN_CENTER, 0, 0);

  // 设置图表的属性
  lv_chart_set_type(chart, LV_CHART_TYPE_LINE | LV_CHART_TYPE_BAR); // 设置图表类型为线形图和柱状图

  // 添加数据系列
  lv_chart_series_t * ser1 = lv_chart_add_series(chart, lv_palette_main(LV_PALETTE_BLUE), "Series 1");
  lv_chart_series_t * ser2 = lv_chart_add_series(chart, lv_palette_main(LV_PALETTE_RED), "Series 2");

  // 添加数据点
  lv_chart_set_next_value(chart, ser1, 30);
  lv_chart_set_next_value(chart, ser2, 45);
  // ... 添加更多数据点
}

void loop() {
  lv_task_handler();
  delay(5);
}

要点解读
图表创建与配置：
使用lv_chart_create创建图表对象，并使用lv_obj_set_size和lv_obj_align设置图表的大小和位置。
图表类型设置：
通过lv_chart_set_type设置图表的类型，可以是线形图、柱状图或两者的组合。
数据系列添加：
使用lv_chart_add_series向图表中添加数据系列，并为每个系列分配颜色和名称。
数据点更新：
使用lv_chart_set_value和lv_chart_set_next_value向图表中添加或更新数据点。
实时数据更新：
对于需要实时更新的图表，可以在loop函数中定期更新数据点，以实现动态图表的效果。

注意，以上案例只是为了拓展思路，仅供参考。它们可能有错误、不适用或者无法编译。您的硬件平台、使用场景和Arduino版本可能影响使用方法的选择。实际编程时，您要根据自己的硬件配置、使用场景和具体需求进行调整，并多次实际测试。您还要正确连接硬件，了解所用传感器和设备的规范和特性。涉及硬件操作的代码，您要在使用前确认引脚和电平等参数的正确性和安全性。
