Arduino是一个开放源码的电子原型平台，它可以让你用简单的硬件和软件来创建各种互动的项目。Arduino的核心是一个微控制器板，它可以通过一系列的引脚来连接各种传感器、执行器、显示器等外部设备。Arduino的编程是基于C/C++语言的，你可以使用Arduino IDE（集成开发环境）来编写、编译和上传代码到Arduino板上。Arduino还有一个丰富的库和社区，你可以利用它们来扩展Arduino的功能和学习Arduino的知识。
Arduino的特点是：
1、开放源码：Arduino的硬件和软件都是开放源码的，你可以自由地修改、复制和分享它们。
2、易用：Arduino的硬件和软件都是为初学者和非专业人士设计的，你可以轻松地上手和使用它们。
3、便宜：Arduino的硬件和软件都是非常经济的，你可以用很低的成本来实现你的想法。
4、多样：Arduino有多种型号和版本，你可以根据你的需要和喜好来选择合适的Arduino板。
5、创新：Arduino可以让你用电子的方式来表达你的创意和想象，你可以用Arduino来制作各种有趣和有用的项目，如机器人、智能家居、艺术装置等。

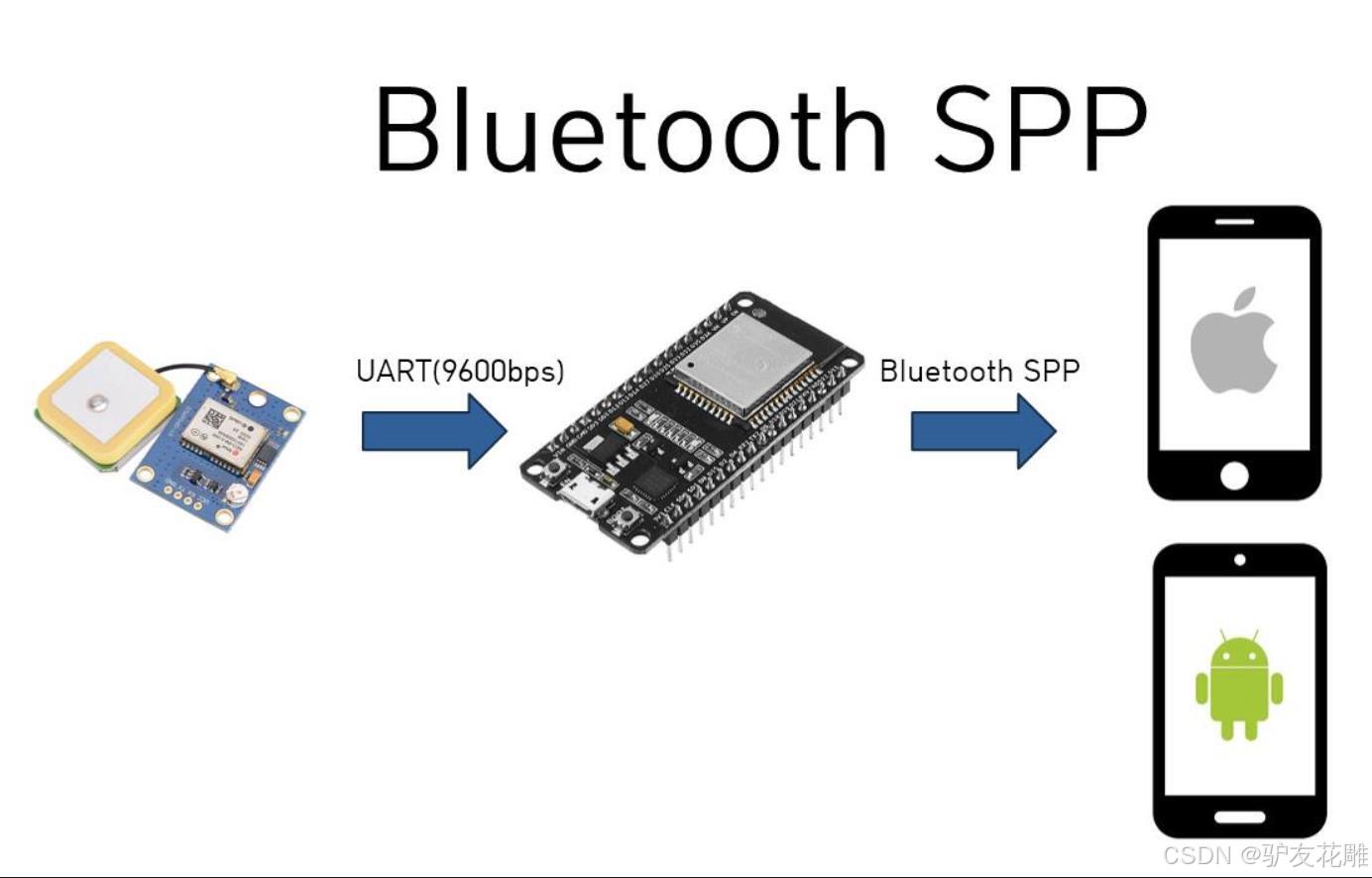

ESP32 SPP（Serial Port Profile）是一种基于蓝牙的经典蓝牙串口通信协议，它允许设备之间通过蓝牙进行串口数据传输。在ESP32中，SPP功能可以通过软件协议栈实现，使得ESP32可以作为一个蓝牙串口服务器或客户端与其他蓝牙设备进行通信。
1、Arduino
Arduino 是一种开源硬件和软件平台，用于制作电子项目和物联网（IoT）设备。它包括一个开发板和一套编程环境，使用户可以通过简单的代码来控制各种电子元件。
2、ESP32
ESP32 是由 Espressif Systems 设计的一款单片机（SoC），集成了 Wi-Fi 和蓝牙功能。它广泛应用于移动设备、可穿戴设备和物联网（IoT）应用。ESP32 提供丰富的外设接口和高性能，非常适合开发各种嵌入式系统。
3、SPP（Serial Port Profile）
SPP（Serial Port Profile） 是蓝牙协议中的一种，它模拟了传统的 RS-232（UART）串行连接。通过 SPP，ESP32 可以通过蓝牙与其他设备进行数据传输，就像通过串行端口一样。
4、Arduino ESP32 SPP
Arduino ESP32 SPP 指的是使用 Arduino 开发环境在 ESP32 上实现蓝牙串行端口协议（SPP）。通过这种方式，你可以编写代码来控制 ESP32 的蓝牙功能，使其能够与其他蓝牙设备进行通信。
5、全面详细的科学解释
1）Arduino 开发环境：Arduino 提供了一套开发环境，包括编译器、IDE（集成开发环境）和各种库，使用户可以通过简单的代码来控制硬件。
2）ESP32 硬件：ESP32 是一款集成了 Wi-Fi 和蓝牙的单片机，具有多个 GPIO 引脚、ADC、DAC、PWM 等功能，适用于各种嵌入式系统开发。
3）SPP 协议：SPP 是蓝牙协议中的一种，通过模拟 RS-232 串行连接，实现无线数据传输。SPP 通常用于替代传统的串行端口，使设备可以通过蓝牙进行通信。
4）Arduino ESP32 SPP 应用：通过 Arduino 开发环境在 ESP32 上实现 SPP，可以编写代码来初始化蓝牙、发现服务、建立连接、发送和接收数据。这种应用广泛用于物联网设备、远程控制和数据传输等场景。
Arduino ESP32 SPP 之带有蓝牙方向控制的双步进电机
一、主要特点
蓝牙无线控制：
ESP32支持蓝牙SPP（串行端口配置文件），用户可以通过智能手机或其他蓝牙设备发送控制指令，实现对双步进电机的远程控制，方便快捷。
双电机同步控制：
ESP32能够同时控制两个步进电机，支持同步运动。用户可以通过设定不同的方向和速度，实现复杂的运动任务，增强系统的灵活性。
精准位置与速度控制：
步进电机的控制精度高，用户可以通过设置每个电机的步进脉冲来精确控制其位置和速度。结合PWM（脉宽调制）信号，可以实现平滑的加速和减速过程。
实时状态反馈：
通过蓝牙连接，ESP32可以实时反馈电机的运行状态（如当前位置、速度等），用户可以根据反馈信息进行调整，提高控制的准确性。
易于开发与调试：
基于Arduino IDE的开发环境，提供了丰富的库和示例代码，使得开发者能够快速上手，简化了步进电机控制程序的编写和调试。
二、应用场景
自动化设备：
在工业自动化中，双步进电机可用于控制机械手臂、传送带等设备，蓝牙方向控制可以实现灵活的操作，例如抓取、移动和放置物体。
3D打印机：
在3D打印机中，双步进电机用于控制打印头和平台的精确移动，蓝牙控制可以让用户在远程调整打印参数，提高操作便利性。
机器人技术：
在移动机器人项目中，通过双步进电机实现驱动轮或关节的控制，蓝牙方向控制可以使机器人执行复杂的运动任务，适用于教育和研发领域。
智能家居系统：
在智能家居应用中，双步进电机可用于控制窗帘、门锁等设备，通过蓝牙实现远程操控，提升用户的生活便利性和舒适度。
玩具与模型：
在遥控玩具或模型车中，通过双步进电机的蓝牙方向控制，可以实现更多样化的动作，增加玩具的趣味性和互动性。
三、需要注意的事项
电源管理：
双步进电机在运行时会消耗较大的电流，确保电源能够满足所有电机的功率需求，避免因供电不足导致的电机失效或损坏。
驱动电路设计：
直接将步进电机连接到ESP32可能会损坏芯片，因此需要使用适合的电机驱动模块（如A4988、DRV8825等）进行控制，确保电机在安全范围内工作。
蓝牙连接的稳定性：
确保蓝牙连接稳定，避免因信号干扰或距离过大导致的连接中断。在程序中实现重连机制，以提高系统的可靠性。
控制信号的准确性：
在实现方向控制时，确保步进脉冲信号的正确性，以避免电机运行不正常或超出预期范围。
安全机制设计：
在设计系统时应考虑安全机制，如过流保护、温度监测等，以确保电机和控制系统在各种条件下的安全运行，防止故障带来的损坏或危险。
通过合理应用ESP32的蓝牙方向控制双步进电机技术，开发者能够实现高效、灵活的电机控制系统，满足多种应用场景的需求。
1、基础蓝牙控制双步进电机
#include <BluetoothSerial.h>
#include <AccelStepper.h>
BluetoothSerial SerialBT;
// 定义步进电机接线
#define MOTOR1_STEP 26
#define MOTOR1_DIR 27
#define MOTOR2_STEP 32
#define MOTOR2_DIR 33
AccelStepper motor1(AccelStepper::DRIVER, MOTOR1_STEP, MOTOR1_DIR);
AccelStepper motor2(AccelStepper::DRIVER, MOTOR2_STEP, MOTOR2_DIR);
void setup() {
Serial.begin(115200);
SerialBT.begin("ESP32_StepperControl");
Serial.println("蓝牙已启动！");
motor1.setMaxSpeed(200); // 设置电机1最大速度
motor2.setMaxSpeed(200); // 设置电机2最大速度
}
void loop() {
if (SerialBT.available()) {
String command = SerialBT.readStringUntil('\n');
handleCommand(command);
}
motor1.run(); // 运行电机1
motor2.run(); // 运行电机2
}
void handleCommand(String command) {
if (command.equals("FORWARD1")) { // 电机1前进
motor1.move(100); // 移动100步
} else if (command.equals("BACKWARD1")) { // 电机1后退
motor1.move(-100); // 移动-100步
} else if (command.equals("FORWARD2")) { // 电机2前进
motor2.move(100); // 移动100步
} else if (command.equals("BACKWARD2")) { // 电机2后退
motor2.move(-100); // 移动-100步
} else {
Serial.println("无效命令");
}
}
要点解读：
基本控制逻辑：通过蓝牙接收命令控制两个步进电机的前进和后退，适合初学者理解步进电机控制的基本概念。
命令解析：使用字符串命令（如"FORWARD1"、“BACKWARD1”）来控制不同电机的动作，逻辑清晰易懂。
实时运行：在loop()中调用run()方法，确保电机能平滑运行，适合需要持续控制的应用。
速度设置：通过setMaxSpeed()方法设置电机的最大速度，以满足不同的需求。
蓝牙通信：利用ESP32的BluetoothSerial库实现蓝牙通信，允许用户通过移动设备控制电机。
2、带有速度控制的双步进电机
#include <BluetoothSerial.h>
#include <AccelStepper.h>
BluetoothSerial SerialBT;
#define MOTOR1_STEP 26
#define MOTOR1_DIR 27
#define MOTOR2_STEP 32
#define MOTOR2_DIR 33
AccelStepper motor1(AccelStepper::DRIVER, MOTOR1_STEP, MOTOR1_DIR);
AccelStepper motor2(AccelStepper::DRIVER, MOTOR2_STEP, MOTOR2_DIR);
void setup() {
Serial.begin(115200);
SerialBT.begin("ESP32_StepperControl");
Serial.println("蓝牙已启动！");
motor1.setMaxSpeed(200);
motor2.setMaxSpeed(200);
}
void loop() {
if (SerialBT.available()) {
String command = SerialBT.readStringUntil('\n');
handleCommand(command);
}
motor1.run();
motor2.run();
}
void handleCommand(String command) {
if (command.startsWith("SPEED1")) { // 设置电机1速度
int speed = command.substring(6).toInt();
motor1.setMaxSpeed(speed);
Serial.printf("电机1速度设置为 %d\n", speed);
} else if (command.startsWith("FORWARD1")) {
motor1.move(100);
} else if (command.startsWith("BACKWARD1")) {
motor1.move(-100);
} else if (command.startsWith("SPEED2")) { // 设置电机2速度
int speed = command.substring(6).toInt();
motor2.setMaxSpeed(speed);
Serial.printf("电机2速度设置为 %d\n", speed);
} else if (command.startsWith("FORWARD2")) {
motor2.move(100);
} else if (command.startsWith("BACKWARD2")) {
motor2.move(-100);
} else {
Serial.println("无效命令");
}
}
要点解读：
速度动态控制：允许用户通过蓝牙命令动态设置电机的速度，提升了控制的灵活性。
命令解析增强：通过命令字符串解析不同的功能，包括速度设置和方向控制，适合复杂应用场景。
实时反馈：在串口输出当前设置的速度，以便在调试时能够确认电机的参数配置。
持续运行：在loop()中调用run()，确保电机能够平滑运行，适合需要连续控制的应用。
蓝牙通信：继续利用ESP32的蓝牙功能，保持与用户的良好交互。
3、复杂动作序列的双步进电机
#include <BluetoothSerial.h>
#include <AccelStepper.h>
BluetoothSerial SerialBT;
#define MOTOR1_STEP 26
#define MOTOR1_DIR 27
#define MOTOR2_STEP 32
#define MOTOR2_DIR 33
AccelStepper motor1(AccelStepper::DRIVER, MOTOR1_STEP, MOTOR1_DIR);
AccelStepper motor2(AccelStepper::DRIVER, MOTOR2_STEP, MOTOR2_DIR);
void setup() {
Serial.begin(115200);
SerialBT.begin("ESP32_StepperControl");
Serial.println("蓝牙已启动！");
motor1.setMaxSpeed(200);
motor2.setMaxSpeed(200);
}
void loop() {
if (SerialBT.available()) {
String command = SerialBT.readStringUntil('\n');
handleCommand(command);
}
motor1.run();
motor2.run();
}
void handleCommand(String command) {
if (command.equals("SEQUENCE1")) {
executeSequence1();
} else if (command.equals("SEQUENCE2")) {
executeSequence2();
} else {
Serial.println("无效命令");
}
}
void executeSequence1() {
motor1.move(100); // 电机1前进100步
motor2.move(-100); // 电机2后退100步
delay(1000); // 等待电机完成动作
}
void executeSequence2() {
motor1.move(-100); // 电机1后退100步
motor2.move(100); // 电机2前进100步
delay(1000); // 等待电机完成动作
}
要点解读：
复杂动作序列：定义了多个动作序列，通过蓝牙命令触发不同的动作，适合需要复杂控制的应用场景。
函数封装：将复杂动作逻辑封装在单独的函数中，提高了代码的可维护性和可读性。
延迟控制：在动作执行后使用delay(1000)确保电机完成动作，避免因动作未完成而导致的错误。
蓝牙命令扩展：支持通过不同的命令触发多种动作序列，增强了用户交互性。
实时运行：在loop()中调用run()方法，确保舵机能够顺利运行，适合需要实时反应的应用。
4、基本的蓝牙方向控制双步进电机
#include <BluetoothSerial.h>
#include <Stepper.h>
BluetoothSerial SerialBT;
const int stepsPerRevolution = 200; // 步进电机每转所需步数
// 定义两个步进电机
Stepper motor1(stepsPerRevolution, 8, 9, 10, 11);
Stepper motor2(stepsPerRevolution, 4, 5, 6, 7);
void setup() {
Serial.begin(115200);
SerialBT.begin("ESP32_Stepper"); // 蓝牙设备名称
Serial.println("等待蓝牙配对...");
}
void loop() {
if (SerialBT.connected()) {
while (SerialBT.available()) {
String input = SerialBT.readStringUntil('\n');
int steps = input.toInt();
// 控制步进电机移动
motor1.step(steps);
motor2.step(steps);
Serial.print("步进电机移动步数: ");
Serial.println(steps);
}
} else {
Serial.println("蓝牙未连接...");
}
delay(100);
}
5、带有速度和方向控制的蓝牙双步进电机
#include <BluetoothSerial.h>
#include <Stepper.h>
BluetoothSerial SerialBT;
const int stepsPerRevolution = 200; // 步进电机每转所需步数
// 定义两个步进电机
Stepper motor1(stepsPerRevolution, 8, 9, 10, 11);
Stepper motor2(stepsPerRevolution, 4, 5, 6, 7);
void setup() {
Serial.begin(115200);
SerialBT.begin("ESP32_Stepper"); // 蓝牙设备名称
Serial.println("等待蓝牙配对...");
}
void loop() {
if (SerialBT.connected()) {
while (SerialBT.available()) {
String input = SerialBT.readStringUntil('\n');
int index1 = input.indexOf(',');
int steps = input.substring(0, index1).toInt();
int speed = input.substring(index1 + 1).toInt();
// 设置电机速度
motor1.setSpeed(speed);
motor2.setSpeed(speed);
// 同步控制两个步进电机
motor1.step(steps);
motor2.step(steps);
Serial.print("步进电机移动步数: ");
Serial.print(steps);
Serial.print(" 速度: ");
Serial.println(speed);
}
} else {
Serial.println("蓝牙未连接...");
}
delay(100);
}
6、带有速度和方向控制的蓝牙双步进电机
#include <BluetoothSerial.h>
#include <Stepper.h>
BluetoothSerial SerialBT;
const int stepsPerRevolution = 200; // 步进电机每转所需步数
// 定义两个步进电机
Stepper motor1(stepsPerRevolution, 8, 9, 10, 11);
Stepper motor2(stepsPerRevolution, 4, 5, 6, 7);
void setup() {
Serial.begin(115200);
SerialBT.begin("ESP32_Stepper"); // 蓝牙设备名称
Serial.println("等待蓝牙配对...");
}
void loop() {
if (SerialBT.connected()) {
while (SerialBT.available()) {
String input = SerialBT.readStringUntil('\n');
int index1 = input.indexOf(',');
int index2 = input.indexOf(',', index1 + 1);
int steps = input.substring(0, index1).toInt();
int speed = input.substring(index1 + 1, index2).toInt();
int direction = input.substring(index2 + 1).toInt();
// 设置电机速度
motor1.setSpeed(speed);
motor2.setSpeed(speed);
// 控制电机方向
if (direction == 1) {
motor1.step(steps);
motor2.step(steps);
} else {
motor1.step(-steps);
motor2.step(-steps);
}
Serial.print("步进电机移动步数: ");
Serial.print(steps);
Serial.print(" 速度: ");
Serial.print(speed);
Serial.print(" 方向: ");
Serial.println(direction);
}
} else {
Serial.println("蓝牙未连接...");
}
delay(100);
}
要点解读
蓝牙串口初始化：
在setup()函数中，使用SerialBT.begin(“ESP32_Stepper”)初始化蓝牙串口并设定设备名称，确保ESP32能够被配对和连接。
步进电机初始化：
使用Stepper库定义步进电机的控制引脚和每转步数，确保步进电机能够正确初始化并控制。
速度控制：
在代码中，通过接收蓝牙数据动态调整电机的速度和步数。在第5和第6个示例中，通过接收蓝牙数据中的速度指令，动态设置电机的运动速度。
方向控制：
在第6个示例中，通过接收蓝牙数据中的方向指令，动态调整电机的运动方向，确保电机能够按照预定的方向进行运动。
实时反馈与调试：
使用Serial.print()和Serial.println()函数将当前的步数、速度和方向信息打印到串口监视器，便于实时监控和调试系统的运行状态。
注意，以上案例只是为了拓展思路，仅供参考。它们可能有错误、不适用或者无法编译。您的硬件平台、使用场景和Arduino版本可能影响使用方法的选择。实际编程时，您要根据自己的硬件配置、使用场景和具体需求进行调整，并多次实际测试。您还要正确连接硬件，了解所用传感器和设备的规范和特性。涉及硬件操作的代码，您要在使用前确认引脚和电平等参数的正确性和安全性。
