【花雕学编程】Arduino ESP32 SPP 之读取MPU6050的加速度计和陀螺仪数据并通过蓝牙发送

在这里插入图片描述

Arduino是一个开放源码的电子原型平台,它可以让你用简单的硬件和软件来创建各种互动的项目。Arduino的核心是一个微控制器板,它可以通过一系列的引脚来连接各种传感器、执行器、显示器等外部设备。Arduino的编程是基于C/C++语言的,你可以使用Arduino IDE(集成开发环境)来编写、编译和上传代码到Arduino板上。Arduino还有一个丰富的库和社区,你可以利用它们来扩展Arduino的功能和学习Arduino的知识。

Arduino的特点是:
1、开放源码:Arduino的硬件和软件都是开放源码的,你可以自由地修改、复制和分享它们。
2、易用:Arduino的硬件和软件都是为初学者和非专业人士设计的,你可以轻松地上手和使用它们。
3、便宜:Arduino的硬件和软件都是非常经济的,你可以用很低的成本来实现你的想法。
4、多样:Arduino有多种型号和版本,你可以根据你的需要和喜好来选择合适的Arduino板。
5、创新:Arduino可以让你用电子的方式来表达你的创意和想象,你可以用Arduino来制作各种有趣和有用的项目,如机器人、智能家居、艺术装置等。

在这里插入图片描述

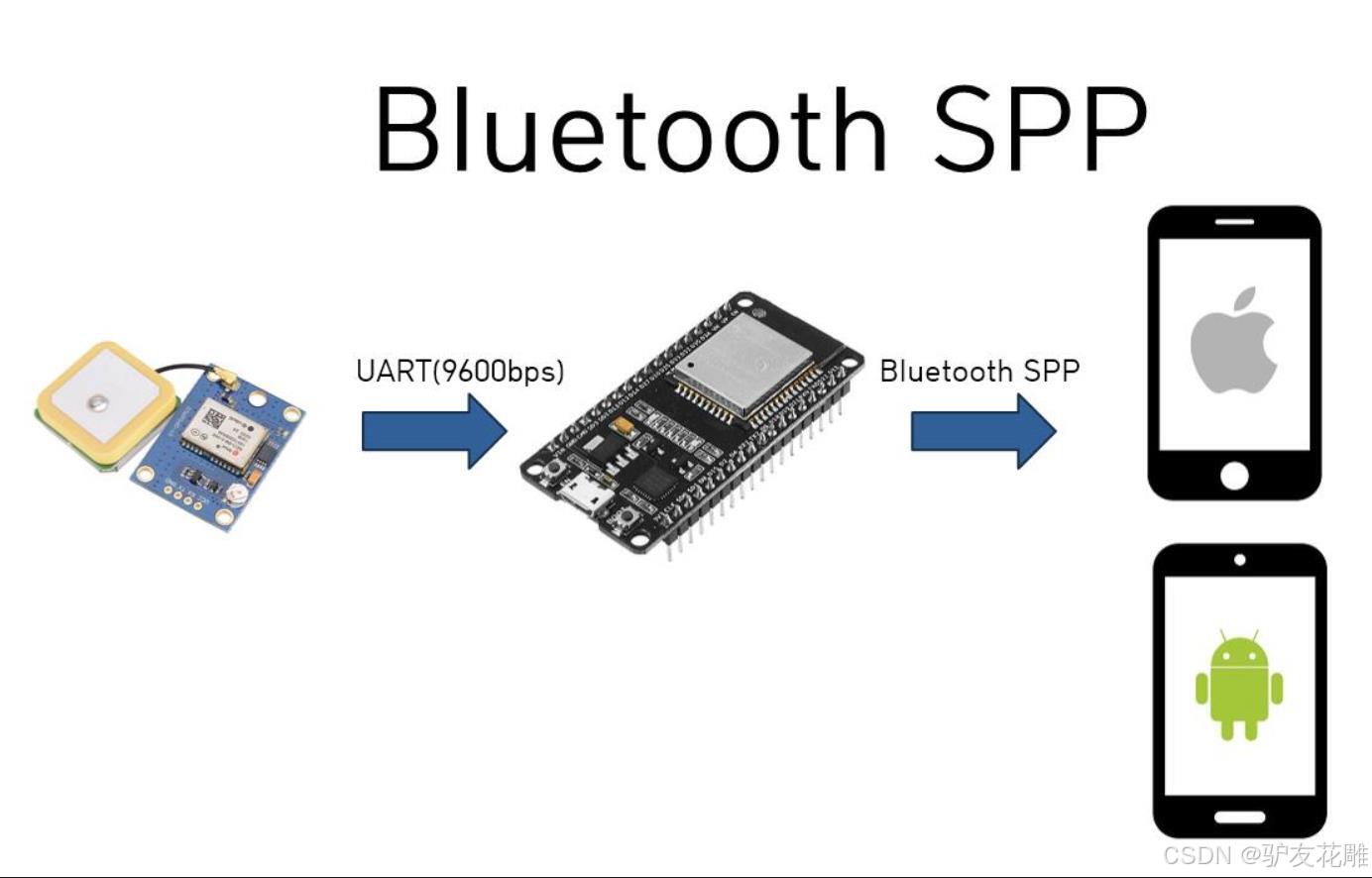

ESP32 SPP(Serial Port Profile)是一种基于蓝牙的经典蓝牙串口通信协议,它允许设备之间通过蓝牙进行串口数据传输。在ESP32中,SPP功能可以通过软件协议栈实现,使得ESP32可以作为一个蓝牙串口服务器或客户端与其他蓝牙设备进行通信。

1、Arduino
Arduino 是一种开源硬件和软件平台,用于制作电子项目和物联网(IoT)设备。它包括一个开发板和一套编程环境,使用户可以通过简单的代码来控制各种电子元件。

2、ESP32
ESP32 是由 Espressif Systems 设计的一款单片机(SoC),集成了 Wi-Fi 和蓝牙功能。它广泛应用于移动设备、可穿戴设备和物联网(IoT)应用。ESP32 提供丰富的外设接口和高性能,非常适合开发各种嵌入式系统。

3、SPP(Serial Port Profile)
SPP(Serial Port Profile) 是蓝牙协议中的一种,它模拟了传统的 RS-232(UART)串行连接。通过 SPP,ESP32 可以通过蓝牙与其他设备进行数据传输,就像通过串行端口一样。

4、Arduino ESP32 SPP
Arduino ESP32 SPP 指的是使用 Arduino 开发环境在 ESP32 上实现蓝牙串行端口协议(SPP)。通过这种方式,你可以编写代码来控制 ESP32 的蓝牙功能,使其能够与其他蓝牙设备进行通信。

5、全面详细的科学解释
1)Arduino 开发环境:Arduino 提供了一套开发环境,包括编译器、IDE(集成开发环境)和各种库,使用户可以通过简单的代码来控制硬件。
2)ESP32 硬件:ESP32 是一款集成了 Wi-Fi 和蓝牙的单片机,具有多个 GPIO 引脚、ADC、DAC、PWM 等功能,适用于各种嵌入式系统开发。
3)SPP 协议:SPP 是蓝牙协议中的一种,通过模拟 RS-232 串行连接,实现无线数据传输。SPP 通常用于替代传统的串行端口,使设备可以通过蓝牙进行通信。
4)Arduino ESP32 SPP 应用:通过 Arduino 开发环境在 ESP32 上实现 SPP,可以编写代码来初始化蓝牙、发现服务、建立连接、发送和接收数据。这种应用广泛用于物联网设备、远程控制和数据传输等场景。

在这里插入图片描述
Arduino ESP32 SPP 之读取MPU6050的加速度计和陀螺仪数据并通过蓝牙发送

一、主要特点
传感器集成:
MPU6050是一款集成了3轴加速度计和3轴陀螺仪的传感器,能够同时提供加速度和角速度数据。ESP32可以通过I2C接口高效读取这些数据,适合多种应用场景。
蓝牙无线通信:
ESP32支持蓝牙SPP(串行端口配置文件),可以将读取到的MPU6050数据实时发送到蓝牙设备(如智能手机、平板等),增强了数据访问的灵活性和便捷性。
高实时性数据处理:
ESP32具备较强的处理能力,可以实时处理传感器数据,进行必要的计算、滤波和转换,确保数据的准确性和及时性。
多种数据格式支持:
MPU6050可以通过配置输出多种格式的数据,包括加速度、角速度和温度等,用户可以根据需求选择合适的数据类型进行传输。
易于开发与调试:
基于Arduino IDE的开发环境,提供了丰富的库和示例代码,使得开发者能够快速上手,简化了MPU6050的使用和蓝牙通信的实现。

二、应用场景
运动监测与分析:
在健身和运动科学领域,通过读取加速度和陀螺仪数据,可以分析运动员的动态变化,包括运动轨迹、速度和姿态,帮助提高训练效果。
无人机姿态控制:
在无人机控制中,MPU6050的数据可用于实时监测飞行器的姿态变化,帮助维持飞行的稳定性,确保安全飞行。
机器人导航:
在移动机器人中,读取的加速度和角速度数据可以用于实时定位和导航,提升机器人的自主性和智能化水平。
虚拟现实(VR)应用:
在VR设备中,MPU6050可以用于追踪用户的运动,增强沉浸感和交互体验,提升用户的使用体验。
教育与科研项目:
在教育和科研领域,结合MPU6050的应用可以帮助学生理解运动检测和控制的基本原理,增强动手实践能力。

三、需要注意的事项
传感器校准:
使用MPU6050前需进行适当的校准,以消除零偏和漂移影响,确保读取数据的准确性。对于加速度计和陀螺仪的校准方法需有所了解。
I2C通信稳定性:
确保I2C通信的稳定性,避免因连接不良或干扰导致的数据丢失。适当使用Pull-up电阻可增强信号的稳定性。
蓝牙连接的可靠性:
确保蓝牙连接稳定,避免因信号干扰或距离过远导致的连接中断。在程序中实现重连机制,以提高系统的可靠性。
数据处理与滤波:
传感器数据可能受到噪声影响,建议使用滤波算法(如卡尔曼滤波、互补滤波等)来处理数据,提升数据的稳定性和准确性。
功耗管理:
在便携式应用中,合理的功耗管理至关重要。使用ESP32的低功耗特性,控制MPU6050的工作状态,以延长电池使用时间。
通过合理应用ESP32读取MPU6050的加速度计和陀螺仪数据并通过蓝牙发送的技术,开发者能够实现高效、灵活的运动监测系统,满足多种应用场景的需求。

在这里插入图片描述
1、基础MPU6050数据读取与蓝牙发送

#include <Wire.h>
#include <BluetoothSerial.h>
#include <MPU6050.h>

BluetoothSerial SerialBT;
MPU6050 mpu;

void setup() {
    Serial.begin(115200);
    SerialBT.begin("ESP32_MPU6050");
    Wire.begin();
    mpu.initialize();
    Serial.println("蓝牙已启动,MPU6050已初始化!");
}

void loop() {
    int16_t ax, ay, az, gx, gy, gz;
    mpu.getMotion6(&ax, &ay, &az, &gx, &gy, &gz);

    String data = String("加速度: ") + ax + ", " + ay + ", " + az +
                  " 陀螺仪: " + gx + ", " + gy + ", " + gz;

    SerialBT.println(data); // 通过蓝牙发送数据
    Serial.println(data); // 串口输出

    delay(1000); // 每秒读取一次
}

要点解读:
MPU6050初始化:使用MPU6050库初始化传感器,确保能够正确读取加速度和陀螺仪数据。
数据读取:通过getMotion6()函数读取加速度计和陀螺仪的六个轴数据,简化了数据获取过程。
蓝牙数据发送:实时将读取的加速度和陀螺仪数据通过蓝牙发送到移动设备,便于监控。
串口输出:将数据输出到串口,方便开发者调试和验证数据的准确性。
定时读取:使用delay(1000)控制读取频率,确保传感器稳定工作。

2、带有数据校验的MPU6050读取

#include <Wire.h>
#include <BluetoothSerial.h>
#include <MPU6050.h>

BluetoothSerial SerialBT;
MPU6050 mpu;

void setup() {
    Serial.begin(115200);
    SerialBT.begin("ESP32_MPU6050");
    Wire.begin();
    mpu.initialize();
    Serial.println("蓝牙已启动,MPU6050已初始化!");
}

void loop() {
    int16_t ax, ay, az, gx, gy, gz;
    mpu.getMotion6(&ax, &ay, &az, &gx, &gy, &gz);

    // 校验读取是否成功
    if (mpu.testConnection()) {
        String data = String("加速度: ") + ax + ", " + ay + ", " + az +
                      " 陀螺仪: " + gx + ", " + gy + ", " + gz;

        SerialBT.println(data); // 通过蓝牙发送数据
        Serial.println(data); // 串口输出
    } else {
        Serial.println("MPU6050连接失败!");
    }

    delay(1000); // 每秒读取一次
}

要点解读:
连接测试:使用testConnection()方法验证MPU6050是否成功连接,增强了系统的可靠性。
数据读取:依然使用getMotion6()读取加速度和陀螺仪数据,简化了代码逻辑。
蓝牙数据发送:仅在连接成功时才发送数据,避免发送无效信息。
串口输出:在连接失败时输出错误信息,方便调试和排查问题。
稳定性保障:通过连接测试提高了程序的稳定性和用户体验。

3、读取MPU6050数据并计算倾斜角度

#include <Wire.h>
#include <BluetoothSerial.h>
#include <MPU6050.h>

BluetoothSerial SerialBT;
MPU6050 mpu;

void setup() {
    Serial.begin(115200);
    SerialBT.begin("ESP32_MPU6050");
    Wire.begin();
    mpu.initialize();
    Serial.println("蓝牙已启动,MPU6050已初始化!");
}

void loop() {
    int16_t ax, ay, az, gx, gy, gz;
    mpu.getMotion6(&ax, &ay, &az, &gx, &gy, &gz);

    // 计算倾斜角度(以度为单位)
    float angleX = atan2(ay, az) * 180.0 / PI;
    float angleY = atan2(ax, az) * 180.0 / PI;

    String data = String("加速度: ") + ax + ", " + ay + ", " + az +
                  " 陀螺仪: " + gx + ", " + gy + ", " + gz +
                  " 倾斜角度: " + angleX + ", " + angleY;

    SerialBT.println(data); // 通过蓝牙发送数据
    Serial.println(data); // 串口输出

    delay(1000); // 每秒读取一次
}

要点解读:
倾斜角度计算:通过加速度数据计算倾斜角度,提供了更有价值的信息,适合需要姿态检测的应用。
数据融合:结合加速度和陀螺仪的数据,能够实现更复杂的运动分析。
蓝牙数据发送:将计算得到的倾斜角度与加速度和陀螺仪数据一起发送,丰富了数据内容。
串口输出:实时在串口输出所有传感器数据,便于开发者进行调试和分析。
定时读取:同样使用delay(1000)控制读取频率,确保传感器数据的实时性和稳定性。

在这里插入图片描述
4、基本的MPU6050数据读取和蓝牙发送

#include <Wire.h>
#include <BluetoothSerial.h>
#include <MPU6050.h>

BluetoothSerial SerialBT;
MPU6050 mpu;

void setup() {
  Serial.begin(115200);
  SerialBT.begin("ESP32_MPU6050"); // 蓝牙设备名称
  Wire.begin();
  mpu.initialize();

  if (mpu.testConnection()) {
    Serial.println("MPU6050连接成功");
    SerialBT.println("MPU6050连接成功");
  } else {
    Serial.println("MPU6050连接失败");
    SerialBT.println("MPU6050连接失败");
  }
}

void loop() {
  if (mpu.testConnection()) {
    int16_t ax, ay, az, gx, gy, gz;
    mpu.getMotion6(&ax, &ay, &az, &gx, &gy, &gz);

    SerialBT.print("加速度X: "); SerialBT.print(ax);
    SerialBT.print(" 加速度Y: "); SerialBT.print(ay);
    SerialBT.print(" 加速度Z: "); SerialBT.print(az);
    SerialBT.print(" 陀螺仪X: "); SerialBT.print(gx);
    SerialBT.print(" 陀螺仪Y: "); SerialBT.print(gy);
    SerialBT.print(" 陀螺仪Z: "); SerialBT.println(gz);
  } else {
    Serial.println("MPU6050连接断开");
    SerialBT.println("MPU6050连接断开");
  }
  delay(500);
}

5、带有错误处理和数据校准的MPU6050数据读取和蓝牙发送

#include <Wire.h>
#include <BluetoothSerial.h>
#include <MPU6050.h>

BluetoothSerial SerialBT;
MPU6050 mpu;

void setup() {
  Serial.begin(115200);
  SerialBT.begin("ESP32_MPU6050"); // 蓝牙设备名称
  Wire.begin();
  mpu.initialize();
  initializeMPU6050();
}

void loop() {
  static unsigned long lastCheck = 0;
  unsigned long currentMillis = millis();

  if (currentMillis - lastCheck >= 500) {
    lastCheck = currentMillis;

    if (mpu.testConnection()) {
      int16_t ax, ay, az, gx, gy, gz;
      mpu.getMotion6(&ax, &ay, &az, &gx, &gy, &gz);

      // 数据校准示例
      ax -= 100; ay -= 100; az -= 100;

      SerialBT.print("加速度X: "); SerialBT.print(ax);
      SerialBT.print(" 加速度Y: "); SerialBT.print(ay);
      SerialBT.print(" 加速度Z: "); SerialBT.print(az);
      SerialBT.print(" 陀螺仪X: "); SerialBT.print(gx);
      SerialBT.print(" 陀螺仪Y: "); SerialBT.print(gy);
      SerialBT.print(" 陀螺仪Z: "); SerialBT.println(gz);
    } else {
      Serial.println("MPU6050连接断开,尝试重新连接...");
      SerialBT.println("MPU6050连接断开,尝试重新连接...");
      initializeMPU6050();
    }
  }
}

void initializeMPU6050() {
  mpu.initialize();
  if (mpu.testConnection()) {
    Serial.println("MPU6050连接成功");
    SerialBT.println("MPU6050连接成功");
  } else {
    Serial.println("MPU6050连接失败");
    SerialBT.println("MPU6050连接失败");
  }
}

6、带有数据格式化和发送间隔设置的MPU6050数据读取和蓝牙发送

#include <Wire.h>
#include <BluetoothSerial.h>
#include <MPU6050.h>

BluetoothSerial SerialBT;
MPU6050 mpu;

unsigned long lastSendTime = 0;
const unsigned long sendInterval = 1000; // 发送间隔时间(毫秒)

void setup() {
  Serial.begin(115200);
  SerialBT.begin("ESP32_MPU6050"); // 蓝牙设备名称
  Wire.begin();
  mpu.initialize();
  initializeMPU6050();
}

void loop() {
  unsigned long currentMillis = millis();

  if (currentMillis - lastSendTime >= sendInterval) {
    lastSendTime = currentMillis;

    if (mpu.testConnection()) {
      int16_t ax, ay, az, gx, gy, gz;
      mpu.getMotion6(&ax, &ay, &az, &gx, &gy, &gz);

      // 格式化数据
      String data = "加速度X: " + String(ax) + " 加速度Y: " + String(ay) + " 加速度Z: " + String(az) + " 陀螺仪X: " + String(gx) + " 陀螺仪Y: " + String(gy) + " 陀螺仪Z: " + String(gz);
      SerialBT.println(data);
    } else {
      Serial.println("MPU6050连接断开,尝试重新连接...");
      SerialBT.println("MPU6050连接断开,尝试重新连接...");
      initializeMPU6050();
    }
  }
}

void initializeMPU6050() {
  mpu.initialize();
  if (mpu.testConnection()) {
    Serial.println("MPU6050连接成功");
    SerialBT.println("MPU6050连接成功");
  } else {
    Serial.println("MPU6050连接失败");
    SerialBT.println("MPU6050连接失败");
  }
}

要点解读
蓝牙串口初始化:
在setup()函数中,使用SerialBT.begin(“ESP32_MPU6050”)初始化蓝牙串口并设定设备名称,确保ESP32能够被配对和连接。
MPU6050传感器初始化和连接测试:
使用mpu.initialize()和mpu.testConnection()函数初始化并测试MPU6050传感器的连接状态,确保传感器正常工作。
加速度计和陀螺仪数据读取:
使用mpu.getMotion6(&ax, &ay, &az, &gx, &gy, &gz)函数从MPU6050传感器读取加速度计和陀螺仪数据,并存储在变量ax, ay, az, gx, gy, gz中。
数据校准和格式化:
在第5个示例中,添加了对读取数据的简单校准操作。在第6个示例中,通过格式化字符串将加速度和陀螺仪数据转换为易于阅读的格式。
数据发送和错误处理:
使用蓝牙串口通过SerialBT.print()和SerialBT.println()函数发送读取到的加速度计和陀螺仪数据到客户端。在出现连接断开或错误时,进行错误处理并尝试重新连接。

注意,以上案例只是为了拓展思路,仅供参考。它们可能有错误、不适用或者无法编译。您的硬件平台、使用场景和Arduino版本可能影响使用方法的选择。实际编程时,您要根据自己的硬件配置、使用场景和具体需求进行调整,并多次实际测试。您还要正确连接硬件,了解所用传感器和设备的规范和特性。涉及硬件操作的代码,您要在使用前确认引脚和电平等参数的正确性和安全性。
