【花雕学编程】Arduino ESP32 SPP 之控制单个舵机的间歇性速度

Arduino是一个开放源码的电子原型平台，它可以让你用简单的硬件和软件来创建各种互动的项目。Arduino的核心是一个微控制器板，它可以通过一系列的引脚来连接各种传感器、执行器、显示器等外部设备。Arduino的编程是基于C/C++语言的，你可以使用Arduino IDE（集成开发环境）来编写、编译和上传代码到Arduino板上。Arduino还有一个丰富的库和社区，你可以利用它们来扩展Arduino的功能和学习Arduino的知识。

Arduino的特点是：
1、开放源码：Arduino的硬件和软件都是开放源码的，你可以自由地修改、复制和分享它们。
2、易用：Arduino的硬件和软件都是为初学者和非专业人士设计的，你可以轻松地上手和使用它们。
3、便宜：Arduino的硬件和软件都是非常经济的，你可以用很低的成本来实现你的想法。
4、多样：Arduino有多种型号和版本，你可以根据你的需要和喜好来选择合适的Arduino板。
5、创新：Arduino可以让你用电子的方式来表达你的创意和想象，你可以用Arduino来制作各种有趣和有用的项目，如机器人、智能家居、艺术装置等。

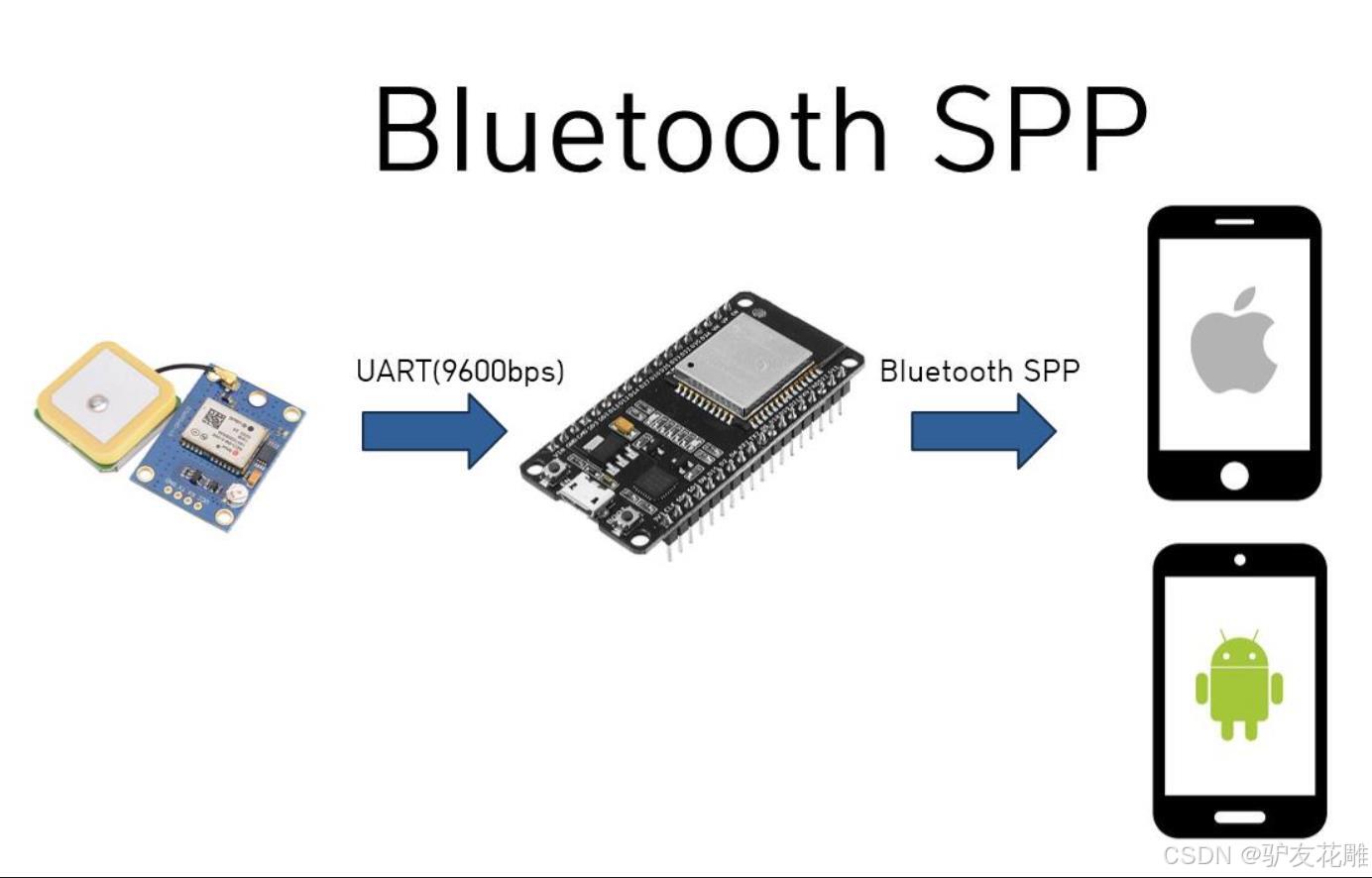

ESP32 SPP（Serial Port Profile）是一种基于蓝牙的经典蓝牙串口通信协议，它允许设备之间通过蓝牙进行串口数据传输。在ESP32中，SPP功能可以通过软件协议栈实现，使得ESP32可以作为一个蓝牙串口服务器或客户端与其他蓝牙设备进行通信。

1、Arduino
Arduino 是一种开源硬件和软件平台，用于制作电子项目和物联网（IoT）设备。它包括一个开发板和一套编程环境，使用户可以通过简单的代码来控制各种电子元件。

2、ESP32
ESP32 是由 Espressif Systems 设计的一款单片机（SoC），集成了 Wi-Fi 和蓝牙功能。它广泛应用于移动设备、可穿戴设备和物联网（IoT）应用。ESP32 提供丰富的外设接口和高性能，非常适合开发各种嵌入式系统。

3、SPP（Serial Port Profile）
SPP（Serial Port Profile） 是蓝牙协议中的一种，它模拟了传统的 RS-232（UART）串行连接。通过 SPP，ESP32 可以通过蓝牙与其他设备进行数据传输，就像通过串行端口一样。

4、Arduino ESP32 SPP
Arduino ESP32 SPP 指的是使用 Arduino 开发环境在 ESP32 上实现蓝牙串行端口协议（SPP）。通过这种方式，你可以编写代码来控制 ESP32 的蓝牙功能，使其能够与其他蓝牙设备进行通信。

5、全面详细的科学解释
1）Arduino 开发环境：Arduino 提供了一套开发环境，包括编译器、IDE（集成开发环境）和各种库，使用户可以通过简单的代码来控制硬件。
2）ESP32 硬件：ESP32 是一款集成了 Wi-Fi 和蓝牙的单片机，具有多个 GPIO 引脚、ADC、DAC、PWM 等功能，适用于各种嵌入式系统开发。
3）SPP 协议：SPP 是蓝牙协议中的一种，通过模拟 RS-232 串行连接，实现无线数据传输。SPP 通常用于替代传统的串行端口，使设备可以通过蓝牙进行通信。
4）Arduino ESP32 SPP 应用：通过 Arduino 开发环境在 ESP32 上实现 SPP，可以编写代码来初始化蓝牙、发现服务、建立连接、发送和接收数据。这种应用广泛用于物联网设备、远程控制和数据传输等场景。

Arduino ESP32 SPP 之控制单个舵机的间歇性速度

一、主要特点
精确的速度控制：
ESP32通过PWM（脉宽调制）信号来控制舵机的角度和转动速度。用户可以设定舵机的目标角度及其转动速度，实现平滑的加速和减速过程。
间歇性运动模式：
可以根据需求设定舵机的运动周期和间歇时间，使其在特定时间段内以设定速度进行运动，适用于需要定时动作的场景。
蓝牙无线控制：
ESP32支持蓝牙SPP（串行端口配置文件），用户可以通过智能手机或其他蓝牙设备发送控制指令，实时调整舵机的速度和运动状态，增强了系统的灵活性。
实时状态反馈：
ESP32可以监测舵机的当前状态（如当前位置、速度等），并将这些信息反馈给用户，帮助用户进行及时的调整和控制。
易于开发与调试：
基于Arduino IDE的开发环境，提供了丰富的库和示例代码，使得开发者能够快速上手，简化了舵机控制程序的编写和调试。

二、应用场景
机器人控制：
在教育和研究机器人项目中，通过控制舵机的间歇性速度，可以实现机器人的灵活运动，例如控制机器人的肢体或轮子。
机械装置：
在工业自动化或实验室环境中，舵机可用于控制机械装置的开关、阀门等，间歇性速度控制可以提高操作的灵活性与效率。
智能玩具：
在遥控玩具中，通过控制舵机的速度和动作，可以实现复杂的运动效果，使玩具更加生动和有趣。
艺术装置：
在艺术创作中，舵机的间歇性控制可以用于机械装置的动态表现，增加作品的互动性和趣味性。
教育项目：
在教育环境中，通过舵机的控制项目可以帮助学生理解运动控制和编程的基本原理，增强实践能力。

三、需要注意的事项
电源管理：
舵机在运行时可能消耗较大的电流，确保电源能够满足舵机的功率需求，避免因供电不足导致的舵机失效或损坏。
驱动电路设计：
直接连接舵机到ESP32可能会损坏芯片，因此需要使用适合的舵机驱动模块，确保舵机在安全范围内工作。
蓝牙连接的稳定性：
确保蓝牙连接稳定，避免因信号干扰或距离过大导致的连接中断。在程序中实现重连机制，以提高系统的可靠性。
运动控制的准确性：
在设置间歇性运动时，确保控制逻辑和时间间隔的准确性，以避免舵机运动不正常或超出预期范围。
安全机制设计：
在设计系统时应考虑安全机制，如过流保护、温度监测等，以确保舵机和控制系统在各种条件下的安全运行，防止故障带来的损坏或危险。
通过合理应用ESP32控制单个舵机的间歇性速度技术，开发者能够实现高效、灵活的舵机控制系统，满足多种应用场景的需求。

1、基本舵机控制与间歇性速度

#include <BluetoothSerial.h>
#include <Servo.h>

BluetoothSerial SerialBT;
Servo myServo;

void setup() {
    Serial.begin(115200);
    SerialBT.begin("ESP32_ServoControl");
    myServo.attach(14); // 舵机连接在引脚14
    Serial.println("蓝牙已启动，舵机已初始化！");
}

void loop() {
    // 舵机从0到180度，间歇性移动
    for (int pos = 0; pos <= 180; pos += 10) {
        myServo.write(pos);
        delay(500); // 每次移动之间延迟500毫秒
    }
    delay(1000); // 完成一次运动后再等待1秒

    // 舵机从180度回到0度
    for (int pos = 180; pos >= 0; pos -= 10) {
        myServo.write(pos);
        delay(500);
    }
    delay(1000); // 完成一次运动后再等待1秒
}

要点解读：
基本控制逻辑：通过for循环实现舵机的平滑运动，每次移动10度，适合初学者理解舵机的基本控制。
间歇性移动：在每次舵机移动之间使用delay()控制间隔时间，避免过快移动导致舵机失控。
状态监控：通过串口输出舵机初始化状态，帮助用户确认系统正常工作。
简单易懂：代码结构清晰，适合初学者学习和理解舵机的控制逻辑。
可扩展性：可以根据需要增加控制逻辑，例如增加运动模式或调整步进角度，灵活适应不同应用。

2、根据蓝牙命令控制舵机速度

#include <BluetoothSerial.h>
#include <Servo.h>

BluetoothSerial SerialBT;
Servo myServo;

void setup() {
    Serial.begin(115200);
    SerialBT.begin("ESP32_ServoControl");
    myServo.attach(14);
    Serial.println("蓝牙已启动，舵机已初始化！");
}

void loop() {
    if (SerialBT.available()) {
        String command = SerialBT.readStringUntil('\n');
        handleCommand(command);
    }
}

void handleCommand(String command) {
    if (command.equals("MOVE_UP")) {
        for (int pos = 0; pos <= 180; pos += 10) {
            myServo.write(pos);
            delay(300); // 设置移动速度
        }
    } else if (command.equals("MOVE_DOWN")) {
        for (int pos = 180; pos >= 0; pos -= 10) {
            myServo.write(pos);
            delay(300); // 设置移动速度
        }
    } else {
        Serial.println("无效命令");
    }
}

要点解读：
蓝牙命令控制：通过蓝牙命令控制舵机的上下移动，增强了用户交互性。
灵活的速度控制：在移动过程中使用delay()设置不同的速度，用户可以通过调整延迟时间改变舵机的移动速度。
实时反馈：在串口输出无效命令的信息，确保用户能够及时了解系统状态。
命令解析：逻辑简单清晰，使用字符串命令控制舵机动作，适合初学者理解。
可扩展性强：可以根据需要增加更多命令或复杂的动作模式，适应不同的应用需求。

3、间歇性速度控制的舵机

#include <BluetoothSerial.h>
#include <Servo.h>

BluetoothSerial SerialBT;
Servo myServo;

void setup() {
    Serial.begin(115200);
    SerialBT.begin("ESP32_ServoControl");
    myServo.attach(14);
    Serial.println("蓝牙已启动，舵机已初始化！");
}

void loop() {
    // 间歇性移动
    for (int pos = 0; pos <= 180; pos += 10) {
        myServo.write(pos);
        delay(200); // 快速移动
    }
    delay(2000); // 等待2秒

    for (int pos = 180; pos >= 0; pos -= 10) {
        myServo.write(pos);
        delay(500); // 慢速移动
    }
    delay(2000); // 等待2秒
}

要点解读：
间歇性速度变化：在两次移动之间设置不同的延迟时间，实现快速与慢速的间歇性移动，增强了控制的灵活性。
简单的逻辑实现：代码结构清晰，适合初学者学习和理解舵机的间歇性控制。
状态监控：串口输出舵机状态，便于调试和监控。
可扩展性：可以根据需要调整速度和角度，适应不同的应用场景。
用户友好性：通过蓝牙控制舵机，增强了用户与设备之间的互动。

4、基本的间歇性速度控制

#include <BluetoothSerial.h>
#include <Servo.h>

BluetoothSerial SerialBT;
Servo myservo;

int pos = 0; // 初始位置
int targetPos = 0; // 目标位置

void setup() {
  Serial.begin(115200);
  SerialBT.begin("ESP32_Servo"); // 蓝牙设备名称
  myservo.attach(9); // 将舵机连接到引脚9
  Serial.println("等待蓝牙配对...");
}

void loop() {
  if (SerialBT.connected()) {
    while (SerialBT.available()) {
      targetPos = SerialBT.readStringUntil('\n').toInt();
      Serial.print("目标位置: ");
      Serial.println(targetPos);
    }

    // 间歇性速度控制
    if (pos < targetPos) {
      pos++;
    } else if (pos > targetPos) {
      pos--;
    }
    myservo.write(pos);
    delay(20); // 每次移动后延时20毫秒
  } else {
    Serial.println("蓝牙未连接...");
  }
}

5、带有速度调节的间歇性速度控制

#include <BluetoothSerial.h>
#include <Servo.h>

BluetoothSerial SerialBT;
Servo myservo;

int pos = 0; // 初始位置
int targetPos = 0; // 目标位置
int speed = 1; // 默认速度

void setup() {
  Serial.begin(115200);
  SerialBT.begin("ESP32_Servo"); // 蓝牙设备名称
  myservo.attach(9); // 将舵机连接到引脚9
  Serial.println("等待蓝牙配对...");
}

void loop() {
  if (SerialBT.connected()) {
    while (SerialBT.available()) {
      String input = SerialBT.readStringUntil('\n');
      int index = input.indexOf(',');
      targetPos = input.substring(0, index).toInt();
      speed = input.substring(index + 1).toInt();
      Serial.print("目标位置: ");
      Serial.print(targetPos);
      Serial.print(" 速度: ");
      Serial.println(speed);
    }

    // 间歇性速度控制
    if (pos < targetPos) {
      pos++;
      delay(100 / speed); // 根据速度调节延时
    } else if (pos > targetPos) {
      pos--;
      delay(100 / speed); // 根据速度调节延时
    }
    myservo.write(pos);
  } else {
    Serial.println("蓝牙未连接...");
  }
}

6、带有多段目标位置和速度调节的间歇性速度控制

#include <BluetoothSerial.h>
#include <Servo.h>

BluetoothSerial SerialBT;
Servo myservo;

int pos = 0; // 初始位置
int targetPos[3] = {0, 0, 0}; // 目标位置数组
int speed[3] = {1, 1, 1}; // 速度数组
int currentIndex = 0; // 当前目标位置索引

void setup() {
  Serial.begin(115200);
  SerialBT.begin("ESP32_Servo"); // 蓝牙设备名称
  myservo.attach(9); // 将舵机连接到引脚9
  Serial.println("等待蓝牙配对...");
}

void loop() {
  if (SerialBT.connected()) {
    while (SerialBT.available()) {
      String input = SerialBT.readStringUntil('\n');
      int index1 = input.indexOf(',');
      int index2 = input.indexOf(',', index1 + 1);
      targetPos[0] = input.substring(0, index1).toInt();
      speed[0] = input.substring(index1 + 1, index2).toInt();
      targetPos[1] = input.substring(index2 + 1, input.length()).toInt();
      speed[1] = input.substring(input.length() - 1).toInt();
      Serial.print("目标位置1: ");
      Serial.print(targetPos[0]);
      Serial.print(" 速度1: ");
      Serial.println(speed[0]);
      Serial.print("目标位置2: ");
      Serial.print(targetPos[1]);
      Serial.print(" 速度2: ");
      Serial.println(speed[1]);
    }

    // 按顺序控制舵机
    if (pos < targetPos[currentIndex]) {
      pos++;
      delay(100 / speed[currentIndex]);
    } else if (pos > targetPos[currentIndex]) {
      pos--;
      delay(100 / speed[currentIndex]);
    }
    myservo.write(pos);

    if (pos == targetPos[currentIndex]) {
      currentIndex = (currentIndex + 1) % 2; // 切换到下一个目标位置
    }
  } else {
    Serial.println("蓝牙未连接...");
  }
}

要点解读
蓝牙串口初始化：
在setup()函数中，使用SerialBT.begin(“ESP32_Servo”)初始化蓝牙串口并设定设备名称，确保ESP32能够被配对和连接。
舵机初始化：
使用myservo.attach(9)将舵机连接到指定引脚，并在setup()函数中进行初始化，确保舵机能够正常工作。
间歇性速度控制：
在代码中，通过在舵机位置调整过程中使用delay()函数，实现间歇性速度控制，确保舵机运动平稳，不会出现突然跳跃的现象。
速度调节：
在第5个和第6个示例中，通过接收蓝牙传来的速度参数，动态调整舵机运动的速度，确保根据不同的速度值调节运动节奏。
多段目标位置控制：
在第6个示例中，通过接收多个目标位置，实现舵机的多段控制，并按顺序执行这些目标位置，确保舵机能够按照预定的顺序进行移动。

注意，以上案例只是为了拓展思路，仅供参考。它们可能有错误、不适用或者无法编译。您的硬件平台、使用场景和Arduino版本可能影响使用方法的选择。实际编程时，您要根据自己的硬件配置、使用场景和具体需求进行调整，并多次实际测试。您还要正确连接硬件，了解所用传感器和设备的规范和特性。涉及硬件操作的代码，您要在使用前确认引脚和电平等参数的正确性和安全性。
