【花雕学编程】Arduino TFT 之水位监测仪表盘

《Arduino 手册（思路与案例）》栏目介绍：
在电子制作与智能控制的应用领域：广泛涉及了Arduino BLDC、Arduino CNC、Arduino ESP32 SPP、Arduino FreeRTOS、Arduino FOC、Arduino GRBL、Arduino HTTP、Arduino HUB75、Arduino IoT Cloud、Arduino JSON、Arduino LCD、Arduino OLED、Arduino LVGL、Arduino PID 及 Arduino TFT 等方面的相关拓展思路和众多参考案例。本专栏目前博客近2300篇。
https://blog.csdn.net/weixin_41659040/category_12422453.html

Arduino是一个开放源码的电子原型平台，它可以让你用简单的硬件和软件来创建各种互动的项目。Arduino的核心是一个微控制器板，它可以通过一系列的引脚来连接各种传感器、执行器、显示器等外部设备。Arduino的编程是基于C/C++语言的，你可以使用Arduino IDE（集成开发环境）来编写、编译和上传代码到Arduino板上。Arduino还有一个丰富的库和社区，你可以利用它们来扩展Arduino的功能和学习Arduino的知识。

Arduino的特点是：
1、开放源码：Arduino的硬件和软件都是开放源码的，你可以自由地修改、复制和分享它们。
2、易用：Arduino的硬件和软件都是为初学者和非专业人士设计的，你可以轻松地上手和使用它们。
3、便宜：Arduino的硬件和软件都是非常经济的，你可以用很低的成本来实现你的想法。
4、多样：Arduino有多种型号和版本，你可以根据你的需要和喜好来选择合适的Arduino板。
5、创新：Arduino可以让你用电子的方式来表达你的创意和想象，你可以用Arduino来制作各种有趣和有用的项目，如机器人、智能家居、艺术装置等。

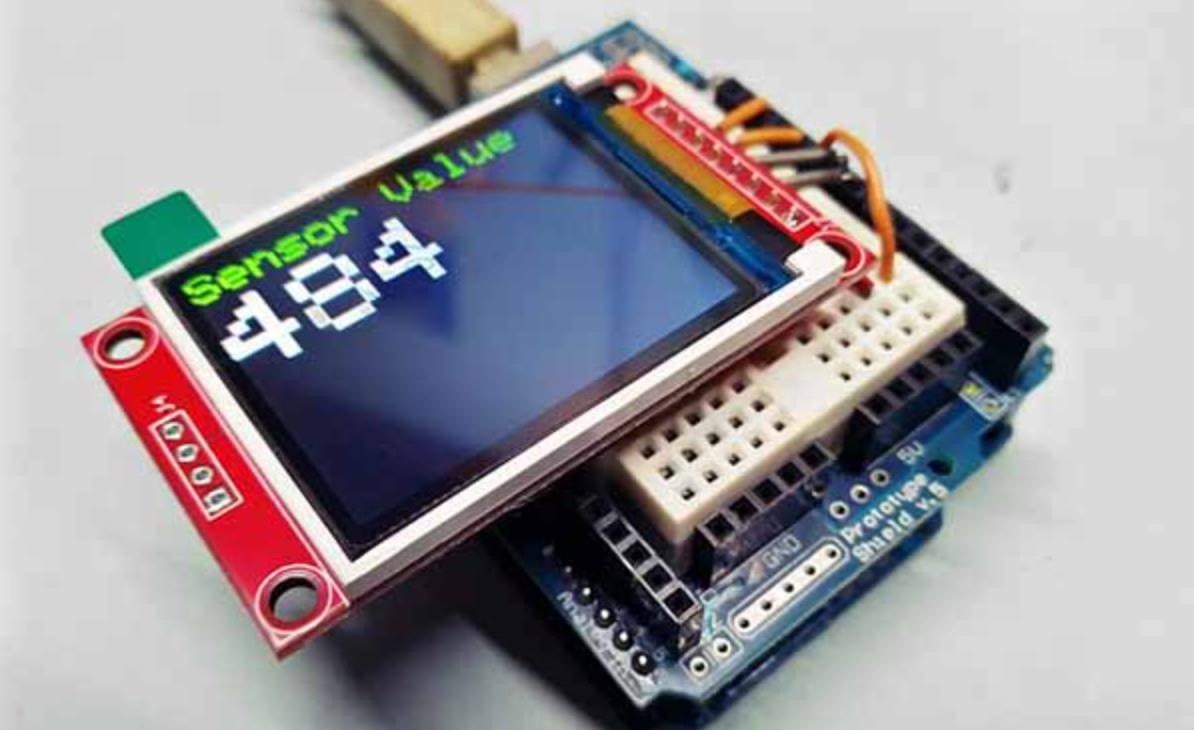

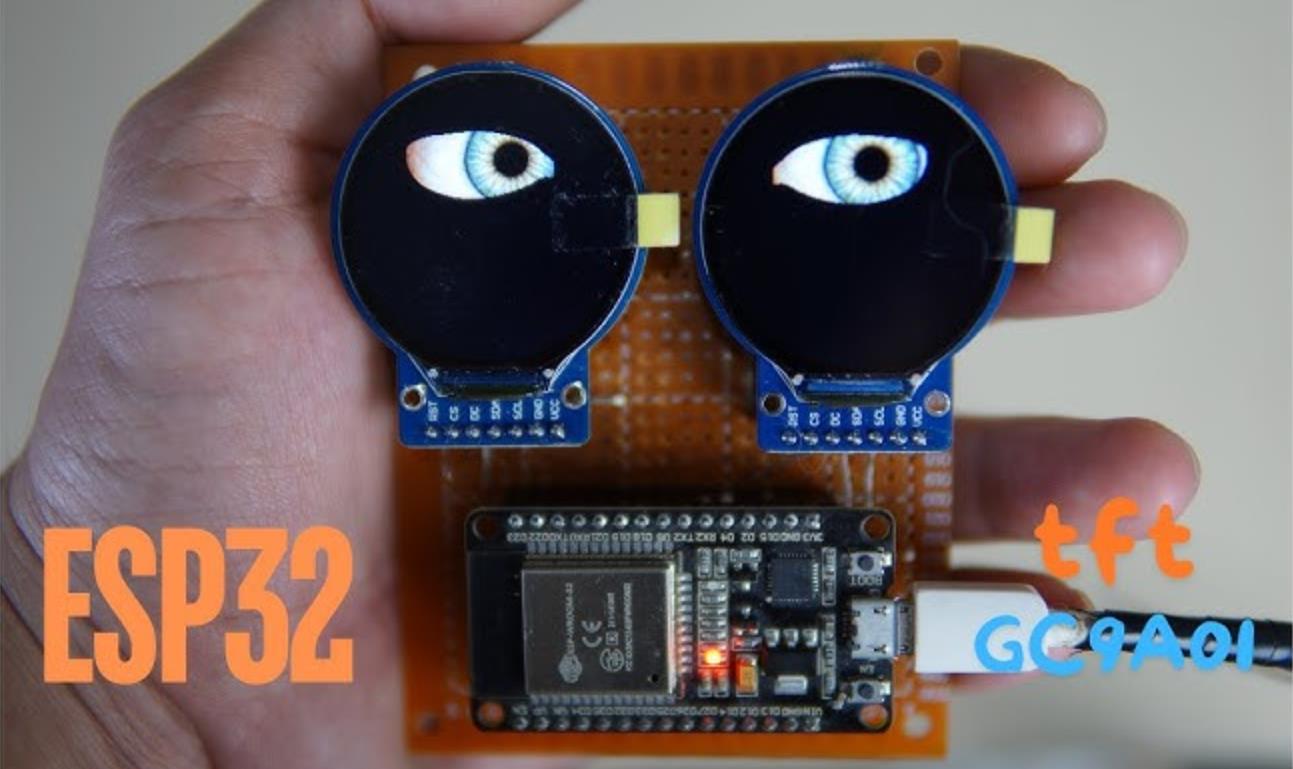

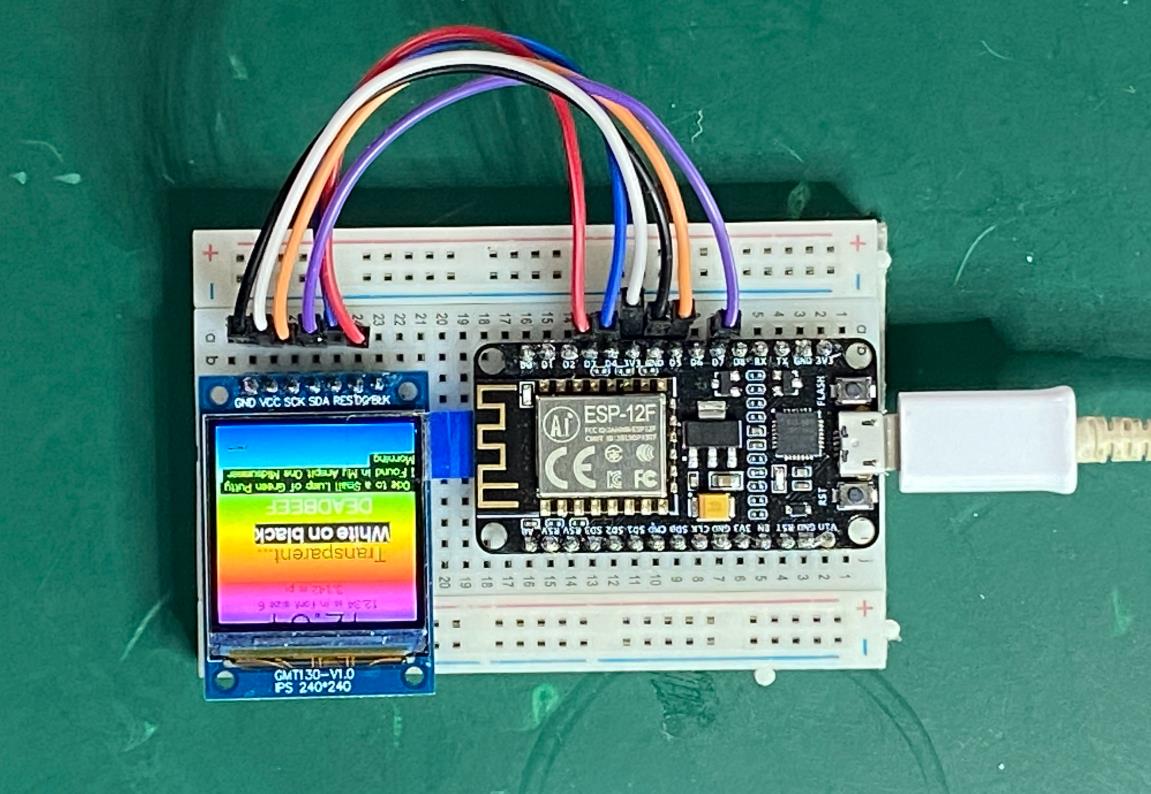

Arduino TFT 是指与 Arduino 开发板兼容的薄膜晶体管（Thin - Film - Transistor）液晶显示屏，以下是其主要特点、应用场景及注意事项的详细介绍：

一、主要特点
1、高分辨率显示：TFT 显示屏通常具有较高的分辨率，能够提供清晰、细腻的图像和文字显示效果。这使得它可以展示复杂的图形界面、丰富的色彩以及详细的信息，满足各种应用对显示质量的要求。
2、快速响应速度：TFT 技术能够实现快速的像素切换，响应速度比传统的液晶显示屏更快。这意味着在显示动态图像或进行交互操作时，不会出现明显的拖影或延迟，提供流畅的视觉体验。
3、宽视角：具有较宽的可视角度，无论从哪个方向观看显示屏，都能获得清晰的图像和一致的色彩表现。这使得在不同角度下观察显示屏时，都能保证信息的准确传达，方便多人同时查看或在不同位置操作设备。
4、丰富的色彩表现：能够呈现出丰富、鲜艳的色彩，具备较高的色彩饱和度和对比度。可以准确地显示各种颜色，使图像和界面更加生动逼真，适用于需要展示彩色图像或进行视觉交互的应用。
5、易于控制：通过 Arduino 开发板可以方便地对 TFT 显示屏进行控制。借助相应的库函数和代码，能够轻松实现图像绘制、文字显示、触摸交互等功能，降低了开发难度，即使对于没有深厚显示技术背景的开发者也较为友好。

二、应用场景
1、人机交互界面：在各种电子设备中，如智能仪器仪表、智能家居控制系统、工业自动化控制面板等，作为人机交互的窗口，用于显示菜单、参数设置界面、实时数据监测以及操作提示等信息，方便用户与设备进行交互。
2、教育领域：可用于制作教育实验设备、电子学习工具等。例如，在教学机器人中作为显示屏，展示机器人的状态信息、任务指令以及互动内容；在电子积木等教育玩具中，显示图形化的编程界面或游戏画面，增加学习的趣味性和互动性。
3、便携式设备：如手持游戏机、电子书阅读器、便携式多媒体播放器等。其高分辨率、宽视角和丰富的色彩表现能够为用户提供良好的视觉享受，同时快速响应速度也适合处理游戏中的动态画面和多媒体内容的播放。
4、物联网应用：在物联网项目中，作为节点设备的显示屏，用于展示传感器采集的数据、设备状态信息以及远程控制界面等。例如，在环境监测系统中，显示温度、湿度、空气质量等数据；在智能农业中，展示农田的灌溉状态、作物生长信息等。

三、需要注意的事项
1、电源管理：TFT 显示屏通常需要稳定的电源供应，并且其功耗相对较高。在与 Arduino 连接时，要确保电源能够满足显示屏的需求，避免因电源不稳定导致显示屏出现闪烁、显示异常或损坏等问题。同时，要合理设计电源电路，考虑节能措施，特别是在电池供电的设备中，以延长设备的续航时间。
2、接口兼容性：不同型号的 Arduino 开发板和 TFT 显示屏可能具有不同的接口类型和通信协议。在选择和使用时，要确保两者之间的接口兼容，并且正确连接引脚。有些 TFT 显示屏可能需要额外的驱动电路或转接板才能与 Arduino 顺利连接，需要仔细阅读产品说明书并进行相应的配置。
3、显示内存限制：虽然 TFT 显示屏能够显示丰富的内容，但 Arduino 的内存资源有限。在绘制复杂图像或显示大量数据时，可能会遇到内存不足的问题。因此，需要合理规划显示内容，优化图像和数据的存储方式，避免因内存耗尽导致程序崩溃或显示异常。
4、驱动程序和库的使用：为了实现 TFT 显示屏的各种功能，需要使用相应的驱动程序和库。不同的显示屏可能需要不同的库，并且这些库可能会不断更新和改进。在使用过程中，要及时关注官方文档和社区资源，获取最新的驱动程序和库，并了解其使用方法和注意事项。同时，要注意库与 Arduino IDE 版本的兼容性，避免出现编译错误或运行时问题。
5、电磁干扰：在一些电磁环境较为复杂的场合，TFT 显示屏可能会受到电磁干扰，导致显示出现噪点、闪烁或颜色异常等问题。此时，需要采取相应的抗干扰措施，如合理布线、使用屏蔽线、添加滤波电容等，以确保显示屏的稳定工作。

在Arduino项目中，TFT水位监测仪表盘（Water Level Monitoring Dashboard on TFT） 是一种将传感器采集到的水位信息通过图形化的方式直观展示出来的应用。它不仅提高了数据的可读性，还增强了用户体验。以下是关于该主题的专业视角分析。

主要特点
可视化表示
使用TFT显示屏可以创建模拟或数字式的仪表盘来显示水位。
支持多种形式的表示方法，如柱状图、圆形表盘、百分比显示等，便于用户快速理解当前水位状态。
实时更新
根据传感器反馈的数据，仪表盘能够实时更新水位信息，确保信息的及时性和准确性。
丰富的图形元素
除了基本的水位指示外，还可以添加额外的信息层，比如温度、湿度、压力等环境参数，或者设置警戒线提醒用户注意潜在风险。
交互性强
可以结合触摸屏功能实现与用户的互动，例如调整显示模式、查看历史记录等功能。
自定义配置
用户可以根据需求自定义仪表盘的颜色、样式、尺寸等属性，满足不同场景下的使用要求。

应用场景
智能家居系统
在家庭环境中用于监控水箱、鱼缸或其他储水设施的水位，帮助用户管理水资源。
工业自动化
在工厂或农场中，用于监控储水罐、灌溉系统的水位情况，保证生产过程顺利进行。
环境保护监测
对河流湖泊等自然水域的水位进行长期监测，为环境保护提供科学依据。
灾害预警系统
在洪水易发地区，利用水位监测仪表盘提前预警，减少自然灾害带来的损失。
农业灌溉管理
精确控制农田灌溉量，避免过度用水或缺水现象发生，提高农作物产量。

需要注意的事项
传感器选择与校准
选用合适的水位传感器至关重要，常见的有超声波传感器、浮球开关、电容式传感器等。安装前需对传感器进行准确校准，确保测量结果可靠。
数据处理与过滤
实际应用中可能会遇到噪声干扰等问题，因此需要对采集到的数据进行滤波处理，以获得平滑稳定的水位曲线。
界面设计优化
良好的界面设计不仅美观大方，还能有效提升用户体验。注意颜色搭配、字体大小、布局合理性等因素，使信息易于阅读和理解。
电源管理
特别是在电池供电的应用场合下，如何降低功耗成为关键问题之一。可以通过关闭不必要的背光、采用低功耗模式等方式延长设备工作时间。
安全防护措施
如果是户外部署，则要考虑防水、防尘以及防止雷击等自然灾害的影响，保护电子元件不受损坏。
网络连接（如果适用）
若需要远程监控，则应考虑加入Wi-Fi模块或其他无线通信方式，并确保数据传输的安全性和稳定性。

1、基础水位监测仪表盘

#include <TFT_eSPI.h>  // 引入TFT_eSPI库
#include <SPI.h>

TFT_eSPI tft = TFT_eSPI();  // 创建TFT对象

#define sensorPin A0  // 水位传感器连接到A0引脚

void setup() {
  tft.begin();  // 初始化TFT屏幕
  tft.setRotation(1);  // 设置屏幕方向
  tft.fillScreen(TFT_BLACK);  // 填充屏幕为黑色
  Serial.begin(9600);  // 初始化串口通信
}

void loop() {
  int waterLevel = analogRead(sensorPin);  // 读取水位传感器的值
  float waterPercentage = map(waterLevel, 0, 1023, 0, 100);  // 将传感器值映射到百分比

  tft.fillScreen(TFT_BLACK);  // 清屏
  tft.setTextColor(TFT_WHITE);  // 设置文本颜色为白色
  tft.setTextSize(2);  // 设置文本大小
  tft.setCursor(10, 10);  // 设置文本位置
  tft.print("Water Level: ");  // 显示文本
  tft.print(waterPercentage);  // 显示水位百分比
  tft.print("%");

  delay(1000);  // 每秒更新一次
}

要点解读：
传感器读取：通过analogRead读取水位传感器的模拟值。
映射百分比：将传感器的模拟值映射到0-100的百分比范围。
动态显示：每秒更新一次水位百分比，确保显示内容的实时性。

2、带阈值报警的水位监测仪表盘

#include <TFT_eSPI.h>  // 引入TFT_eSPI库
#include <SPI.h>

TFT_eSPI tft = TFT_eSPI();  // 创建TFT对象

#define sensorPin A0  // 水位传感器连接到A0引脚
#define lowerThreshold 420  // 低水位阈值
#define upperThreshold 520  // 高水位阈值

void setup() {
  tft.begin();  // 初始化TFT屏幕
  tft.setRotation(1);  // 设置屏幕方向
  tft.fillScreen(TFT_BLACK);  // 填充屏幕为黑色
  Serial.begin(9600);  // 初始化串口通信
}

void loop() {
  int waterLevel = analogRead(sensorPin);  // 读取水位传感器的值
  float waterPercentage = map(waterLevel, 0, 1023, 0, 100);  // 将传感器值映射到百分比

  tft.fillScreen(TFT_BLACK);  // 清屏
  tft.setTextColor(TFT_WHITE);  // 设置文本颜色为白色
  tft.setTextSize(2);  // 设置文本大小
  tft.setCursor(10, 10);  // 设置文本位置
  tft.print("Water Level: ");  // 显示文本
  tft.print(waterPercentage);  // 显示水位百分比
  tft.print("%");

  if (waterLevel < lowerThreshold) {
    tft.setTextColor(TFT_RED);  // 设置文本颜色为红色
    tft.setCursor(10, 40);  // 设置文本位置
    tft.print("Low Water Level Alert!");  // 显示低水位报警
  } else if (waterLevel > upperThreshold) {
    tft.setTextColor(TFT_RED);  // 设置文本颜色为红色
    tft.setCursor(10, 40);  // 设置文本位置
    tft.print("High Water Level Alert!");  // 显示高水位报警
  }

  delay(1000);  // 每秒更新一次
}

要点解读：
阈值报警：设置低水位和高水位阈值，当水位超过阈值时显示报警信息。
动态显示：每秒更新一次水位百分比，确保显示内容的实时性。
颜色变化：报警信息使用红色显示，增强视觉效果。

3、水位监测仪表盘与LED指示灯

#include <TFT_eSPI.h>  // 引入TFT_eSPI库
#include <SPI.h>

TFT_eSPI tft = TFT_eSPI();  // 创建TFT对象

#define sensorPin A0  // 水位传感器连接到A0引脚
#define redLED 2  // 红色LED连接到数字引脚2
#define yellowLED 3  // 黄色LED连接到数字引脚3
#define greenLED 4  // 绿色LED连接到数字引脚4

void setup() {
  tft.begin();  // 初始化TFT屏幕
  tft.setRotation(1);  // 设置屏幕方向
  tft.fillScreen(TFT_BLACK);  // 填充屏幕为黑色
  Serial.begin(9600);  // 初始化串口通信

  pinMode(redLED, OUTPUT);  // 设置LED引脚为输出模式
  pinMode(yellowLED, OUTPUT);
  pinMode(greenLED, OUTPUT);
}

void loop() {
  int waterLevel = analogRead(sensorPin);  // 读取水位传感器的值
  float waterPercentage = map(waterLevel, 0, 1023, 0, 100);  // 将传感器值映射到百分比

  tft.fillScreen(TFT_BLACK);  // 清屏
  tft.setTextColor(TFT_WHITE);  // 设置文本颜色为白色
  tft.setTextSize(2);  // 设置文本大小
  tft.setCursor(10, 10);  // 设置文本位置
  tft.print("Water Level: ");  // 显示文本
  tft.print(waterPercentage);  // 显示水位百分比
  tft.print("%");

  if (waterLevel < 200) {
    digitalWrite(redLED, HIGH);  // 点亮红色LED
    digitalWrite(yellowLED, LOW);
    digitalWrite(greenLED, LOW);
  } else if (waterLevel < 800) {
    digitalWrite(redLED, LOW);
    digitalWrite(yellowLED, HIGH);  // 点亮黄色LED
    digitalWrite(greenLED, LOW);
  } else {
    digitalWrite(redLED, LOW);
    digitalWrite(yellowLED, LOW);
    digitalWrite(greenLED, HIGH);  // 点亮绿色LED
  }

  delay(1000);  // 每秒更新一次
}

要点解读：
LED指示灯：根据水位高低点亮不同颜色的LED灯，直观显示水位状态。
动态显示：每秒更新一次水位百分比，确保显示内容的实时性。
颜色变化：使用不同颜色的LED灯增强视觉效果。

4、基础水位显示仪表盘

#include <MCUFRIEND_kbv.h>
#define CS A3, DC A2, WR A1, RD A0, RST A4
MCUFRIEND_kbv tft(CS, DC, WR, RD, RST);

void setup() {
  tft.begin();
  tft.fillScreen(BLACK);
  tft.setTextSize(2);
}

void loop() {
  int waterLevel = analogRead(A0) / 8;  // 模拟传感器数据（0-100%）

  // 清空旧图形
  tft.fillRect(20, 20, 200, 180, BLACK);

  // 绘制水位容器
  tft.drawRect(20, 20, 200, 180, WHITE);
  tft.drawFastHLine(20, 120, 200, WHITE);  // 安全水位线

  // 绘制水位
  tft.fillRect(22, 122 - waterLevel, 196, waterLevel, BLUE);

  // 显示百分比
  tft.setCursor(80, 150);
  tft.print(waterLevel);
  tft.print("%");

  delay(500);
}

要点解读

传感器模拟：analogRead(A0)模拟水位传感器输入，实际需替换为真实传感器（如超声波或压力传感器）。
图形分层：通过fillRect和drawRect分离容器与水位，避免全屏重绘提升性能。
颜色编码：BLUE表示正常水位，可扩展为RED表示危险（如水位超过阈值）。

5、带报警功能的水位监测系统

#include <MCUFRIEND_kbv.h>
#define BUZZER_PIN 8
MCUFRIEND_kbv tft(A3, A2, A1, A0, A4);

void setup() {
  tft.begin();
  pinMode(BUZZER_PIN, OUTPUT);
  tft.fillScreen(BLACK);
}

void loop() {
  int waterLevel = analogRead(A0) / 8;
  bool isSafe = (waterLevel < 150);  // 假设150为安全阈值

  // 绘制基础图形（同案例一）
  tft.fillRect(20, 20, 200, 180, BLACK);
  tft.drawRect(20, 20, 200, 180, WHITE);
  tft.drawFastHLine(20, 120, 200, WHITE);

  // 动态颜色填充
  uint16_t color = isSafe ? BLUE : RED;
  tft.fillRect(22, 122 - waterLevel, 196, waterLevel, color);

  // 报警触发
  if (!isSafe) {
    tft.setTextColor(RED);
    tft.setCursor(50, 150);
    tft.print("WARNING!");
    tone(BUZZER_PIN, 1000, 200);  // 蜂鸣器提示
  }

  delay(500);
}

要点解读

阈值检测：通过if判断水位是否超限，灵活调整isSafe条件。
多模态报警：结合屏幕文字（WARNING!）和蜂鸣器（tone()）提升警示效果。
资源复用：复用案例一的图形绘制逻辑，仅修改颜色和报警逻辑。

6、水位数据记录与趋势图

#include <MCUFRIEND_kbv.h>
#include <SPI.h>
#define MAX_DATA 50
MCUFRIEND_kbv tft(A3, A2, A1, A0, A4);

int waterData[MAX_DATA];
int dataIndex = 0;

void setup() {
  tft.begin();
  tft.fillScreen(BLACK);
  tft.setTextSize(1);
}

void loop() {
  // 更新数据
  waterData[dataIndex] = analogRead(A0) / 8;
  dataIndex = (dataIndex + 1) % MAX_DATA;

  // 绘制趋势图
  tft.fillRect(20, 20, 240, 180, BLACK);
  tft.drawRect(20, 20, 240, 180, WHITE);

  // 绘制历史数据点
  for (int i = 0; i < MAX_DATA; i++) {
    int x = 22 + i * 4.8;  // 240宽度/50数据点
    int y = 120 - waterData[(dataIndex + i) % MAX_DATA] / 2;
    tft.drawPixel(x, y, GREEN);

    // 连接数据点
    if (i > 0) {
      int prevY = 120 - waterData[(dataIndex + i - 1) % MAX_DATA] / 2;
      tft.drawLine(22 + (i-1)*4.8, prevY, x, y, GREEN);
    }
  }

  delay(500);
}

要点解读

环形缓冲区：通过dataIndex循环覆盖旧数据，实现无限时长记录。
动态趋势图：drawPixel和drawLine结合绘制折线图，x坐标按比例映射时间轴。
性能优化：单次循环仅重绘最新数据点，避免全屏刷新（需根据屏幕分辨率调整步长）。

注意，以上案例只是为了拓展思路，仅供参考。它们可能有错误、不适用或者无法编译。您的硬件平台、使用场景和Arduino版本可能影响使用方法的选择。实际编程时，您要根据自己的硬件配置、使用场景和具体需求进行调整，并多次实际测试。您还要正确连接硬件，了解所用传感器和设备的规范和特性。涉及硬件操作的代码，您要在使用前确认引脚和电平等参数的正确性和安全性。
