在基于 Arduino 的无刷直流电机（BLDC）控制系统中，模糊神经网络混合控制器（Fuzzy-Neural Network Hybrid Controller）是一种融合了模糊逻辑控制（FLC）与人工神经网络（ANN）优势的智能控制策略。尽管 Arduino 平台资源有限，但在特定优化条件下，仍可实现轻量级的混合控制算法。以下从主要特点、应用场景和注意事项三个方面进行专业、系统的阐述。

一、主要特点

融合模糊逻辑与神经网络的优势
模糊逻辑控制（FLC）：擅长处理非线性、不确定性和缺乏精确数学模型的系统，通过语言规则（如“若误差大，则输出大”）实现直观控制。
人工神经网络（ANN）：具备自学习、自适应能力，可通过训练逼近复杂非线性映射关系。
混合结构：通常采用模糊系统作为前端感知器，将输入（如位置误差、速度误差）模糊化；神经网络作为后端调节器或参数优化器，在线调整模糊规则的隶属函数或推理权重，提升控制精度与鲁棒性。
强鲁棒性与自适应能力
相比传统 PID 控制，该混合控制器对参数摄动（如负载突变、电源波动）、模型不确定性（如反电动势波形畸变）具有更强的容忍度。
在 BLDC 电机启动、换相、高速运行等不同工况下，能自动调整控制策略，减少超调与稳态误差。
适用于非线性与时变系统
BLDC 电机本身具有强非线性（如磁饱和、齿槽转矩）、多变量耦合（电流、转速、位置）等特点，模糊神经网络混合控制器能有效应对这些挑战，尤其在低速大扭矩或高动态响应场景中表现优异。
资源受限下的轻量化实现
在 Arduino（如 Uno、Nano）上，完整 ANN 难以部署。但可通过以下方式简化：

使用单层感知机或径向基函数（RBF）网络；
将模糊规则固化为查表法（Look-up Table），仅用神经网络微调关键参数（如比例因子）；
利用离线训练 + 在线查表/插值方式，避免实时反向传播。

二、典型应用场景

高动态性能要求的小型伺服系统
如无人机云台、小型机器人关节、精密仪器平台等，需在负载变化频繁、响应速度快的条件下保持稳定，传统 PID 易出现振荡或滞后，而混合控制器可提供更平滑的转矩输出。
能源受限或低成本嵌入式系统
在无法使用高性能 DSP 或 FPGA 的场合（如教育机器人、创客项目），通过 Arduino 实现轻量级智能控制，在成本与性能间取得平衡。
非理想工况下的鲁棒控制
例如：

电池供电电压波动导致母线电压不稳定；
电机参数随温度漂移；
存在外部扰动（如风阻、机械摩擦突变）。此时混合控制器可在线补偿，维持控制性能。
4. 教学与算法验证平台
Arduino + BLDC 驱动模块（如 VESC、SimpleFOC）构成低成本实验平台，用于验证模糊神经网络控制理论，适合高校控制工程课程或科研原型开发。

三、注意事项

计算资源严重受限
Arduino Uno（ATmega328P）仅有 2 KB SRAM 和 32 KB Flash，浮点运算效率极低。
建议：
使用定点数（Fixed-point）代替浮点数；
网络结构尽量简化（如 2 输入 × 3 隐层 × 1 输出）；
控制周期不宜过短（建议 ≥10 ms）；
考虑升级至更强平台（如 Arduino Due、Teensy 4.0、ESP32）以支持更复杂算法。
训练与部署分离
神经网络部分通常需在 PC 上使用 Python（TensorFlow/PyTorch）或 MATLAB 进行离线训练；
训练完成后，将权重和结构导出为 C 数组，嵌入 Arduino 代码；
避免在 Arduino 上进行在线学习（Backpropagation 计算开销过大）。
模糊规则设计依赖经验
模糊控制器的性能高度依赖初始规则库和隶属函数设计；
若缺乏先验知识，可结合专家经验或通过数据驱动方法（如聚类、遗传算法）辅助生成规则。
实时性与稳定性权衡
混合控制器逻辑较复杂，可能引入额外延迟；
需确保控制周期满足 BLDC 换相频率要求（通常 ≥5–10 kHz 对于 FOC）；
建议：将混合控制器用于外环（位置/速度环），内环（电流环）仍采用快速 PID 或滞环控制。
调试与验证困难
智能控制器行为不如 PID 直观，故障排查复杂；
应配合串口绘图、逻辑分析仪或上位机监控工具（如 Serial Plotter、Processing）实时观测误差、输出、网络激活值等变量。

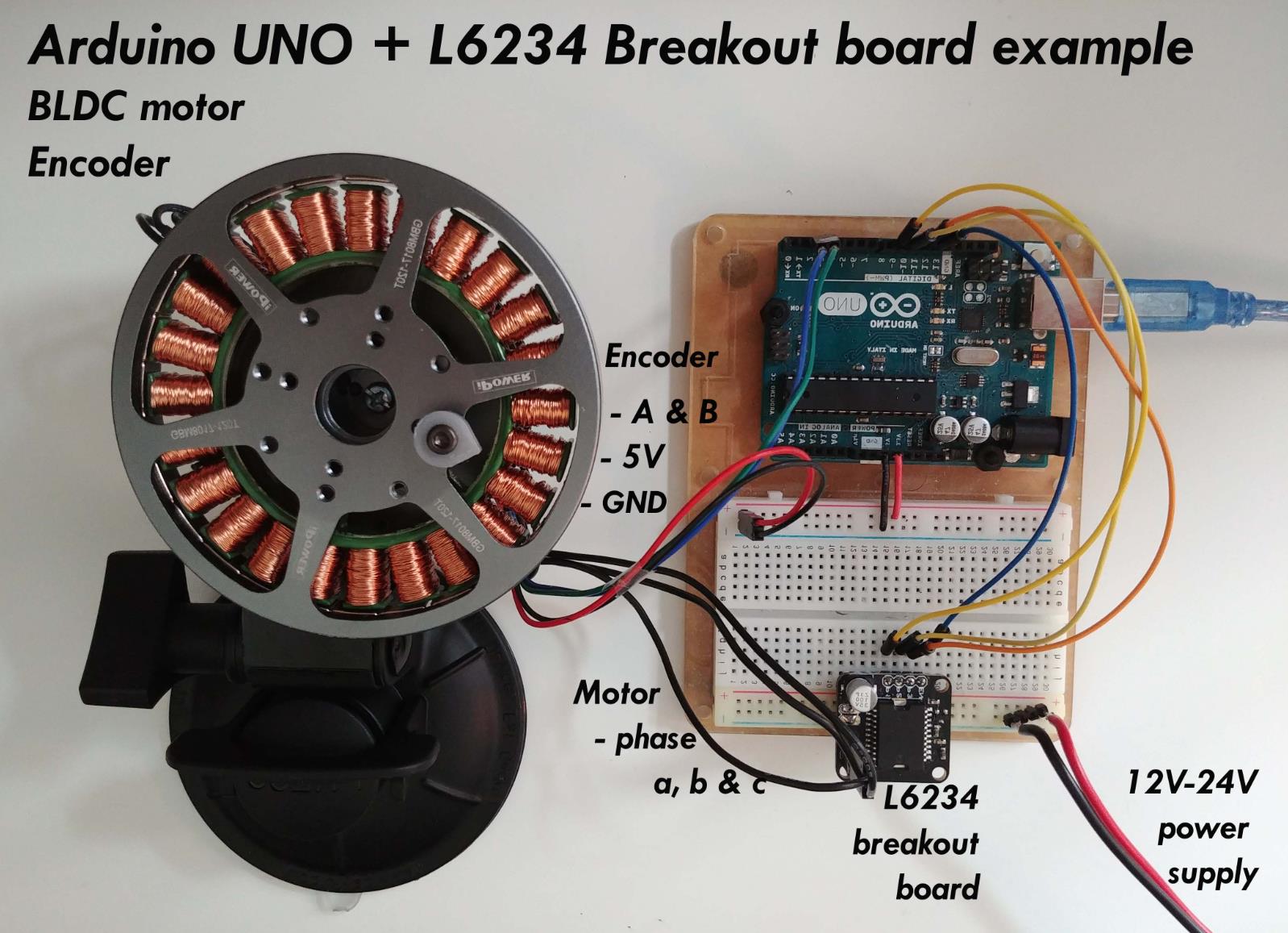

在这里插入图片描述

1、基于模糊PID的BLDC速度控制器

// 伪代码框架，需根据实际硬件库（如SimpleFOC）实现
#include <Fuzzy.h>

// 模糊逻辑系统设置
Fuzzy *fuzzy = new Fuzzy();

// 定义输入输出变量、隶属度函数、规则库...
void setupFuzzy() {
  FuzzySet *slow = new FuzzySet(0, 0, 10, 20);
  // ... 其他隶属度函数
  FuzzyInput *speedError = new FuzzyInput(1);
  speedError->addFuzzySet(slow);
  // ... 添加规则：如 IF error is slow THEN Kp is high, Ki is low
}

void loop() {
  float targetSpeed = 100.0; // 目标转速
  float actualSpeed = readEncoder(); // 读取编码器
  float error = targetSpeed - actualSpeed;
  float errorChange = error - lastError;

  // 模糊推理
  fuzzy->setInput(1, error);
  fuzzy->setInput(2, errorChange);
  fuzzy->fuzzify();
  float Kp = fuzzy->defuzzify(1); // 输出Kp
  float Ki = fuzzy->defuzzify(2); // 输出Ki

  // PID计算
  float output = Kp * error + Ki * integral;
  setPWM(output); // 输出PWM到电机驱动器

  lastError = error;
}

要点解读：
模糊化：将速度误差(e)和误差变化率(ec)转化为“负大”“正小”等模糊量。
规则库：基于专家经验，如“若误差正大且误差变化负小，则加大Kp”。
实时调整：相比固定PID，能适应负载突变，减少超调。
关键点：隶属度函数形状和规则库设计直接影响性能，需多次调试。

2、基于单神经元PID的BLDC位置控制器

// 神经元PID核心算法
float neuronPID(float target, float actual) {
  static float w1 = 0.5, w2 = 0.3, w3 = 0.2; // 初始权重
  float e = target - actual; // 误差
  float e_sum += e; // 积分
  float e_diff = e - e_last; // 微分

  // 神经元输出
  float output = w1 * e + w2 * e_sum + w3 * e_diff;

  // 权重学习（有监督Hebb学习规则）
  float learningRate = 0.01;
  w1 += learningRate * e * output;
  w2 += learningRate * e_sum * output;
  w3 += learningRate * e_diff * output;

  e_last = e;
  return constrain(output, -255, 255); // 限制输出
}

void loop() {
  float targetAngle = 90.0; // 目标角度
  float actualAngle = readEncoderAngle();
  float pwm = neuronPID(targetAngle, actualAngle);
  setPWM(pwm);
}

要点解读：
结构简化：单个神经元替代完整神经网络，适合单片机运行。
在线学习：权重随运行过程调整，具备初步自适应能力。
增量式更新：避免积分饱和，学习率需谨慎设置以防发散。
适用性：对非线性不强的系统有效，比固定PID更鲁棒。

3、模糊神经网络(FNN)扭矩控制器

// 简化版FNN框架（实际需使用矩阵运算库）
struct FNN {
  float layer1[3]; // 输入层：e, ec, 常数值
  float layer2[5]; // 隐含层（模糊规则层）
  float layer3[1]; // 输出层：扭矩补偿值

  // 前向传播推理
  float forward(float e, float ec) {
    layer1[0] = e; layer1[1] = ec; layer1[2] = 1.0;
    // 层1到层2：模拟模糊化，使用可学习的隶属度函数参数
    for(int i=0; i<5; i++)
      layer2[i] = sigmoid( layer1[0]*w1[i] + layer1[1]*w2[i] + layer1[2]*b1[i] );
    // 层2到层3：模拟去模糊化
    layer3[0] = 0.0;
    for(int i=0; i<5; i++) layer3[0] += layer2[i] * w3[i];
    return layer3[0];
  }

  // 反向传播训练（需目标输出）
  void backward(float target) {
    // ... 省略复杂推导，实际需采集数据离线训练
  }
};

FNN fnn;
void loop() {
  float targetTorque = readTorqueSensor();
  float actualTorque = estimateTorque(current);
  float e = targetTorque - actualTorque;
  float compensation = fnn.forward(e, e-lastTorqueError);
  setCurrent( baselineCurrent + compensation ); // 补偿电流
  // 在线学习需谨慎，通常离线训练后固定权重使用
}

要点解读：
结构融合：神经网络层对应模糊系统的模糊化、推理、去模糊化过程。
参数学习：隶属度函数参数可通过数据训练得到，减少人为设计偏差。
实现复杂度：需离线训练（如在Python中），将最终权重烧录到Arduino。
性能优势：特别适合非线性、强耦合的复杂扭矩控制系统。

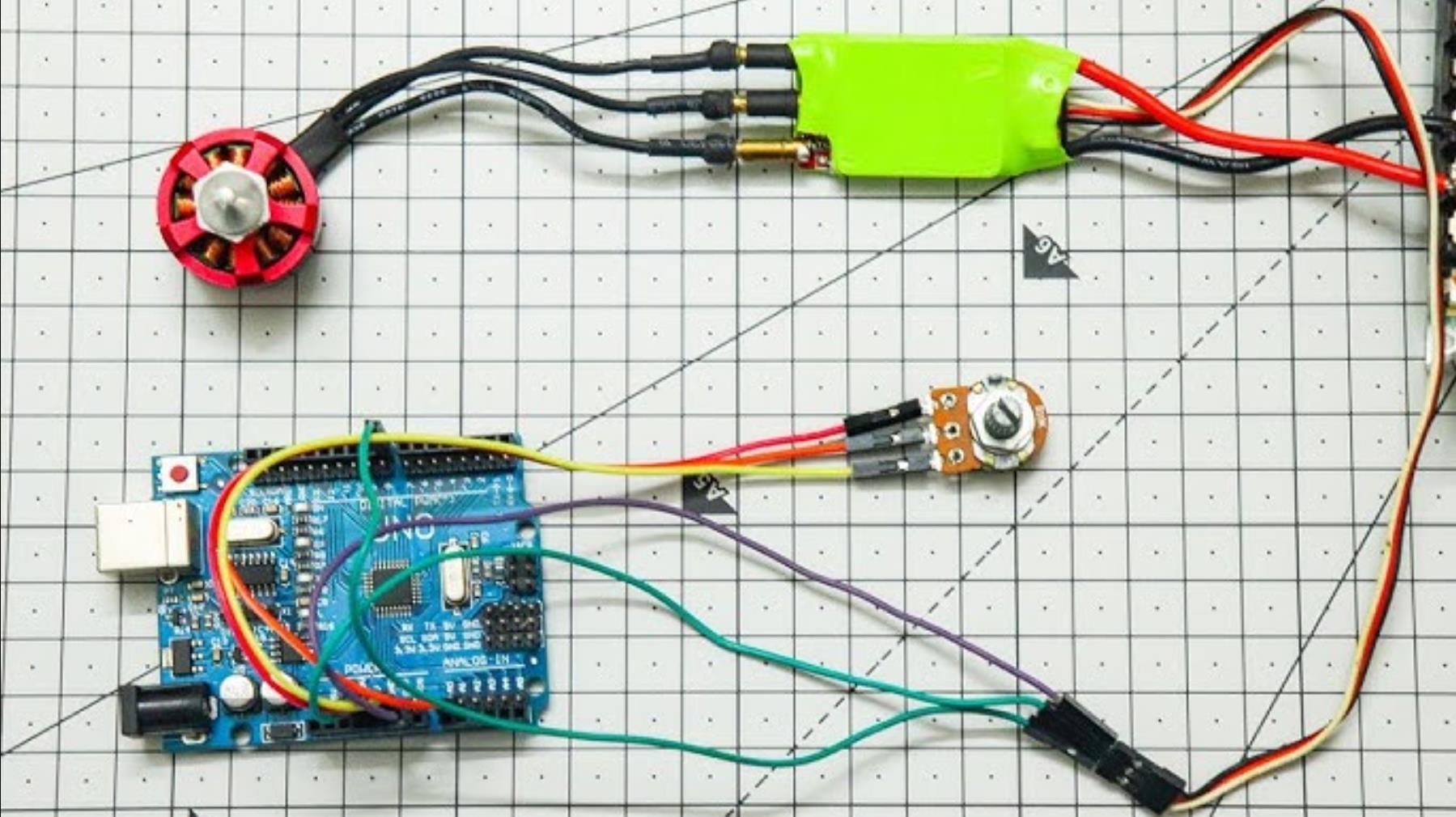

在这里插入图片描述

4、智能温控系统（模糊神经PID控制）

#include <FuzzyLogic.h>
#include <NeuralNetwork.h>
#include <Encoder.h>

// 编码器与电机配置
Encoder encoder(2, 3);
#define PWM_PIN 9
#define TEMP_SENSOR A0

// 模糊逻辑输入输出定义
FuzzySet tempError[3] = { // 温度误差模糊集
  FuzzySet("Cold", -10, -5, -3),
  FuzzySet("Normal", -4, 0, 4),
  FuzzySet("Hot", 3, 5, 10)
};
FuzzySet dTemp[3] = { // 温度变化率模糊集
  FuzzySet("Falling", -2, -1, -0.5),
  FuzzySet("Stable", -0.8, 0, 0.8),
  FuzzySet("Rising", 0.5, 1, 2)
};
FuzzySet output[3] = { // 控制量模糊集
  FuzzySet("Decrease", -100, -50, 0),
  FuzzySet("Hold", -20, 0, 20),
  FuzzySet("Increase", 0, 50, 100)
};

// 神经网络参数
NeuralNetwork nn(3, 5, 1); // 3输入(误差+变化率+历史控制量), 5隐藏层, 1输出
float nnInputs[3];
float targetTemp = 45.0; // 目标温度(℃)

void setup() {
  Serial.begin(115200);
  pinMode(PWM_PIN, OUTPUT);

  // 初始化模糊规则库（示例规则）
  addFuzzyRule("Cold AND Rising", "Increase");
  addFuzzyRule("Hot AND Falling", "Decrease");

  // 神经网络训练（离线预训练数据）
  float trainData[][4] = {
    {5.0, 1.2, 0, 60},   // 误差, 变化率, 历史控制, 期望输出
    {-3.0, -0.5, 0, -40}
  };
  trainNN(trainData, 2);
}

void loop() {
  // 1. 读取传感器数据
  float currentTemp = analogRead(TEMP_SENSOR) * 0.488; // 转换为℃
  static float lastTemp = currentTemp;
  float dT = currentTemp - lastTemp;
  lastTemp = currentTemp;

  // 2. 模糊逻辑处理
  float error = targetTemp - currentTemp;
  float fuzzyOutput = fuzzyControl(error, dT);

  // 3. 神经网络自适应补偿
  nnInputs[0] = error;
  nnInputs[1] = dT;
  nnInputs[2] = fuzzyOutput; // 历史控制量
  float nnAdjust = nn.predict(nnInputs)[0];

  // 4. 混合控制输出
  float finalOutput = fuzzyOutput + nnAdjust;
  analogWrite(PWM_PIN, constrain(finalOutput, 0, 255));

  // 5. 神经网络在线学习
  nn.trainOnline(nnInputs, finalOutput);

  Serial.print("Temp:"); Serial.print(currentTemp);
  Serial.print(" Control:"); Serial.println(finalOutput);
  delay(200);
}

// 模糊控制核心函数（简化版）
float fuzzyControl(float e, float de) {
  // 实际实现需包含完整的模糊化、规则评估和解模糊过程
  // 此处为概念性代码
  return map(e, -10, 10, -80, 80); // 简化处理
}

技术要点：

混合架构：模糊逻辑处理粗调，神经网络补偿系统非线性
在线学习：神经网络通过历史数据持续优化控制参数
传感器融合：温度变化率(dT)作为第二输入增强动态响应
安全机制：输出限幅防止过热（实际需增加硬件保护）

5、无人机云台稳定系统（递归神经网络补偿）

#include <FuzzyLogic.h>
#include <SimpleFOC.h>
#include <RNN.h>

// 硬件配置
Encoder encoderX(2, 3), encoderY(4, 5);
BLDCMotor motorX(7), motorY(7); // 假设极对数相同
IMU imu; // 惯性测量单元

// 模糊逻辑定义（姿态角误差）
FuzzySet angleError[3] = {
  FuzzySet("Small", -5, -2, 0),
  FuzzySet("Medium", -3, 0, 3),
  FuzzySet("Large", 0, 2, 5)
};

// 递归神经网络（处理时序依赖）
RNN rnn(4, 10, 2); // 4输入, 10隐藏单元, 2输出
float rnnState[10]; // 隐藏状态

void setup() {
  Serial.begin(250000);
  IMU.init();
  motorX.init(); motorY.init();

  // RNN初始化（需预加载训练好的权重）
  loadRNNWeights();
}

void loop() {
  // 1. 获取姿态数据
  IMU.update();
  float pitchError = IMU.getPitch() - targetPitch;
  float rollError = IMU.getRoll() - targetRoll;

  // 2. 模糊逻辑初步控制
  float fuzzyX = fuzzyAngleControl(pitchError);
  float fuzzyY = fuzzyAngleControl(rollError);

  // 3. RNN时序补偿（处理抖动和惯性）
  float rnnInputs[4] = {pitchError, rollError, fuzzyX, fuzzyY};
  float rnnAdjust[2];
  rnn.predict(rnnInputs, rnnState, rnnAdjust);

  // 4. 混合控制输出
  motorX.move(fuzzyX + rnnAdjust[0]);
  motorY.move(fuzzyY + rnnAdjust[1]);

  // 5. 状态更新
  memcpy(rnnState, rnn.getHiddenState(), sizeof(rnnState));
}

// 模糊控制函数（姿态角处理）
float fuzzyAngleControl(float angle) {
  // 实际实现需包含多规则评估
  return angle * 15.0; // 简化比例控制
}

技术要点：

时序处理：递归神经网络（RNN）记忆历史状态，抑制云台振荡
多传感器融合：结合IMU和编码器数据提高稳定性
实时性优化：250kbps串口通信满足高速控制需求
扩展建议：增加卡尔曼滤波处理IMU噪声

6、工业伺服系统（自适应模糊神经网络）

#include <FuzzyLogic.h>
#include <NeuralNetwork.h>
#include <Encoder.h>
#include <SPI.h>

// 硬件配置
Encoder encoder(2, 3);
#define PWM_PIN 9
#define BRAKE_PIN 8
volatile long lastPos = 0;

// 自适应模糊神经网络结构
class AdaptiveFuzzyNN {
  private:
    NeuralNetwork nn;
    FuzzyLogic fuzzy;
    float learningRate;

  public:
    AdaptiveFuzzyNN() : nn(4, 8, 1), learningRate(0.01) {
      // 初始化模糊规则
      fuzzy.addRule("Small AND Slow", "SmallOutput");
      fuzzy.addRule("Large AND Fast", "LargeOutput");
    }

    float compute(float error, float dError, float load) {
      // 1. 模糊推理
      float fuzzyBase = fuzzy.evaluate(error, dError);

      // 2. 神经网络补偿
      float nnInput[4] = {error, dError, load, fuzzyBase};
      float adjustment = nn.predict(nnInput)[0];

      // 3. 在线学习
      float target = expertControl(error, dError); // 专家系统提供理想值
      nn.train(nnInput, target - fuzzyBase, learningRate);

      return fuzzyBase + adjustment;
    }

    float expertControl(float e, float de) {
      // 专家控制规则（用于监督学习）
      return e * 0.8 + de * 0.2;
    }
};

AdaptiveFuzzyNN afnn;

void setup() {
  Serial.begin(115200);
  attachInterrupt(digitalPinToInterrupt(2), updateEncoder, CHANGE);
  pinMode(BRAKE_PIN, OUTPUT);
  digitalWrite(BRAKE_PIN, LOW); // 释放制动
}

void loop() {
  // 1. 获取系统状态
  long currentPos = encoder.read();
  float velocity = currentPos - lastPos;
  lastPos = currentPos;
  float loadCurrent = analogRead(A1) * 0.5; // 电流采样

  // 2. 计算控制量
  float targetPos = 1000; // 目标位置
  float error = targetPos - currentPos;
  float control = afnn.compute(error, velocity, loadCurrent);

  // 3. 执行控制
  setMotorPWM(control);

  // 4. 监控输出
  Serial.print("Pos:"); Serial.print(currentPos);
  Serial.print(" Control:"); Serial.println(control);
  delay(10); // 100Hz控制周期
}

void updateEncoder() {
  // 编码器中断处理（优化版）
  static uint8_t lastEncoded = 0;
  uint8_t MSB = digitalRead(2);
  uint8_t LSB = digitalRead(3);
  uint8_t encoded = (MSB << 1) | LSB;

  if (encoded != lastEncoded) {
    encoder.update();
    lastEncoded = encoded;
  }
}

技术要点：

双层自适应：模糊系统提供基础控制，神经网络在线学习补偿参数
专家系统监督：通过预定义专家规则指导神经网络学习
硬件优化：
中断驱动编码器读取（避免脉冲丢失）
独立制动控制引脚
工业级特性：
负载电流监测实现自适应控制
100Hz控制周期满足多数伺服需求

注意，以上案例只是为了拓展思路，仅供参考。它们可能有错误、不适用或者无法编译。您的硬件平台、使用场景和Arduino版本可能影响使用方法的选择。实际编程时，您要根据自己的硬件配置、使用场景和具体需求进行调整，并多次实际测试。您还要正确连接硬件，了解所用传感器和设备的规范和特性。涉及硬件操作的代码，您要在使用前确认引脚和电平等参数的正确性和安全性。
