上一篇文章中，我们介绍了Activiti最简单的流程，但是，我们知道，一般来讲，审批一定有同意和不同意的区别，我们在这篇博客中做一个简单的Demo.

代码：

当然上一篇博客中已经配置了基本的Activiti.cfg.xml和log4j.properties文件，这次，我们都不说这些了。

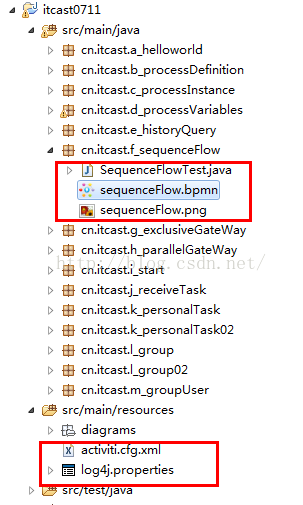

先看目录：

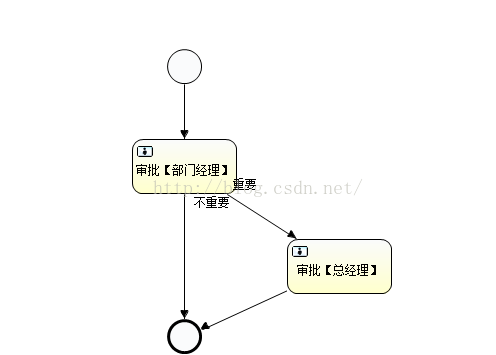

一、suquenceFlow.bpmn

节点审批【部门经理】中设置，跟上一篇博客中没有什么区别，我们给它的Assignee为“赵六”，第二个几点审批【总经理】，我们给它的Assignee为“田七”。

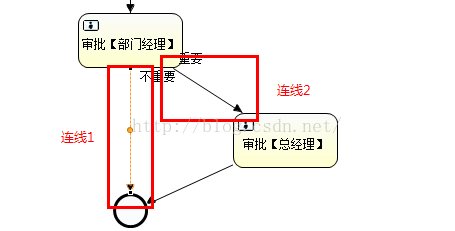

然后，我们看图中的两条线：

我们看连线1设置：首先写上“不重要”，这里面的连线1：

这个并不重要，就是写不写都没有关系，主要是这一步：

我们在写的时候，一定要注意格式不能错。

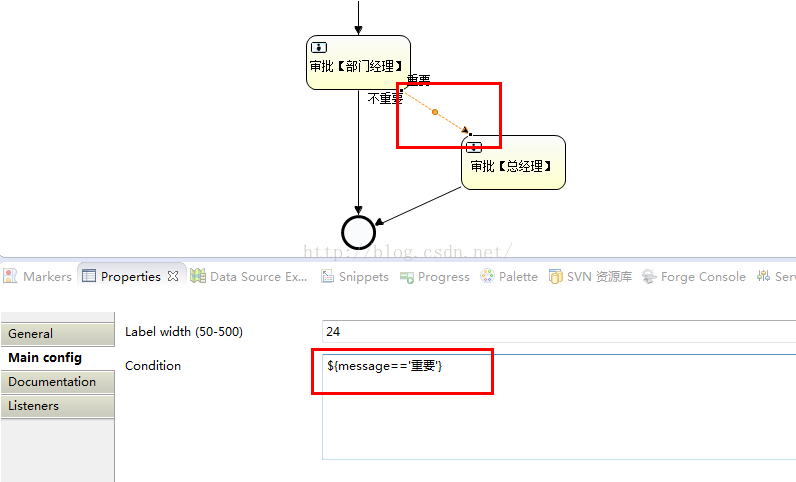

同样的连线二：

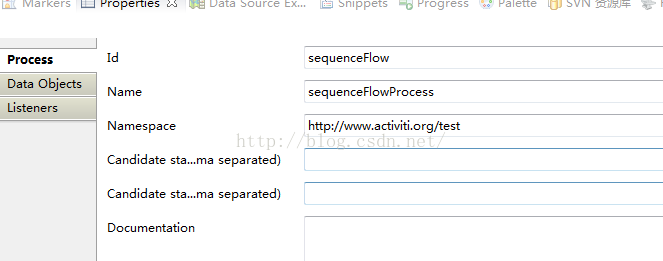

最后，我们要给它的process起名字，点击空白处：

二、SequenceFlowTest.java类

这样，图画好了，我们就看一下我们SequenceFlowTest.java类：

<span style="font-size:18px;">package cn.itcast.f_sequenceFlow;
import java.io.InputStream;
import java.util.HashMap;
import java.util.List;
import java.util.Map;
import org.activiti.engine.ProcessEngine;
import org.activiti.engine.ProcessEngines;
import org.activiti.engine.repository.Deployment;
import org.activiti.engine.runtime.ProcessInstance;
import org.activiti.engine.task.Task;
import org.junit.Test;
public class SequenceFlowTest {
ProcessEngine processEngine = ProcessEngines.getDefaultProcessEngine();
/**部署流程定义（从inputStream）*/
@Test
public void deploymentProcessDefinition_inputStream(){
InputStream inputStreamBpmn = this.getClass().getResourceAsStream("sequenceFlow.bpmn");
InputStream inputStreamPng = this.getClass().getResourceAsStream("sequenceFlow.png");
Deployment deployment = processEngine.getRepositoryService()//与流程定义和部署对象相关的Service
.createDeployment()//创建一个部署对象
.name("连线")//添加部署的名称
.addInputStream("sequenceFlow.bpmn", inputStreamBpmn)//
.addInputStream("sequenceFlow.png", inputStreamPng)//
.deploy();//完成部署
System.out.println("部署ID："+deployment.getId());//
System.out.println("部署名称："+deployment.getName());//
}
/**启动流程实例*/
@Test
public void startProcessInstance(){
//流程定义的key
String processDefinitionKey = "sequenceFlow";
ProcessInstance pi = processEngine.getRuntimeService()//与正在执行的流程实例和执行对象相关的Service
.startProcessInstanceByKey(processDefinitionKey);//使用流程定义的key启动流程实例，key对应helloworld.bpmn文件中id的属性值，使用key值启动，默认是按照最新版本的流程定义启动
System.out.println("流程实例ID:"+pi.getId());//流程实例ID 101
System.out.println("流程定义ID:"+pi.getProcessDefinitionId());//流程定义ID helloworld:1:4
}
/**查询当前人的个人任务*/
@Test
public void findMyPersonalTask(){
String assignee = "赵六";
List<Task> list = processEngine.getTaskService()//与正在执行的任务管理相关的Service
.createTaskQuery()//创建任务查询对象
/**查询条件（where部分）*/
.taskAssignee(assignee)//指定个人任务查询，指定办理人
// .taskCandidateUser(candidateUser)//组任务的办理人查询
// .processDefinitionId(processDefinitionId)//使用流程定义ID查询
// .processInstanceId(processInstanceId)//使用流程实例ID查询
// .executionId(executionId)//使用执行对象ID查询
/**排序*/
.orderByTaskCreateTime().asc()//使用创建时间的升序排列
/**返回结果集*/
// .singleResult()//返回惟一结果集
// .count()//返回结果集的数量
// .listPage(firstResult, maxResults);//分页查询
.list();//返回列表
if(list!=null && list.size()>0){
for(Task task:list){
System.out.println("任务ID:"+task.getId());
System.out.println("任务名称:"+task.getName());
System.out.println("任务的创建时间:"+task.getCreateTime());
System.out.println("任务的办理人:"+task.getAssignee());
System.out.println("流程实例ID："+task.getProcessInstanceId());
System.out.println("执行对象ID:"+task.getExecutionId());
System.out.println("流程定义ID:"+task.getProcessDefinitionId());
System.out.println("########################################################");
}
}
}
/**完成我的任务*/
@Test
public void completeMyPersonalTask(){
//任务ID
String taskId = "3103";
//完成任务的同时，设置流程变量，使用流程变量用来指定完成任务后，下一个连线，对应sequenceFlow.bpmn文件中${message=='不重要'}
Map<String, Object> variables = new HashMap<String, Object>();
variables.put("message", "重要");
processEngine.getTaskService()//与正在执行的任务管理相关的Service
.complete(taskId,variables);
System.out.println("完成任务：任务ID："+taskId);
}
}
</span>

注：

第一个方法、第二个方法、第三个方法，如果大家看了上一篇博客，应该不用说，我们看最后一个方法：completeMyPersonalTask（）

这个方法中，我们processEngine.getTaskService()启动了task之后，我们给了它一个map，map中放入了“message”，这个一定要跟，我们连线1或者连线2中的${message=='不重要'}里面的message一样，网址后，给message赋值，这里其实大家都能猜到了，如果是，“重要”那将会发送给审批【总经理】，如果为“不重要”将会直接结束。
