1. 概述
本文主要对 路由定位器 RouteLocator 做整体的认识。
在 《Spring-Cloud-Gateway 源码解析 —— 路由(1.1)之 RouteDefinitionLocator 一览》 中,我们对 RouteLocator 对了简单的介绍 :
- RouteLocator 可以直接自定义路由(
org.springframework.cloud.gateway.route.Route
) ,也可以通过 RouteDefinitionRouteLocator 获取 RouteDefinition ,并转换成 Route 。 - RoutePredicateHandlerMapping 使用 RouteLocator 获得 Route 信息。
2. Route
org.springframework.cloud.gateway.route.Route
,路由。代码如下 :
public class Route implements Ordered {
/**
* 路由编号
*/
private final String id;
/**
* 路由向的 URI
*/
private final URI uri;
/**
* 顺序
*/
private final int order;
/**
* 谓语数组
*/
private final Predicate<ServerWebExchange> predicate;
/**
* 过滤器数组
*/
private final List<GatewayFilter> gatewayFilters;
}
id
属性,ID 编号,唯一。predicates
属性,谓语数组。请求通过predicates
判断是否匹配。filters
属性,过滤器数组。uri
属性,路由向的 URI 。order
属性,顺序。当请求匹配到多个路由时,使用顺序小的。
Route 内置 Builder 类,点击 链接 查看。
Route 提供 routeDefinition
RouteDefinition 创建对象,代码如下 :
public static Builder builder(RouteDefinition routeDefinition) {
return new Builder()
.id(routeDefinition.getId())
.uri(routeDefinition.getUri())
.order(routeDefinition.getOrder());
}
predicate
/gatewayFilters
属性,需要调用 Builder 相关方法进行设置。
3. RouteLocator
org.springframework.cloud.gateway.route.RouteLocator
,路由定位器接口,定义获得路由数组的方法。代码如下 :
public interface RouteLocator {
Flux<Route> getRoutes();
}
- 对 Reactor Flux 暂时不熟悉的同学,可以阅读完本文 Google 进行学习。随着 Spring 5 对响应式编程的推广,厉害如你一定要去掌握。

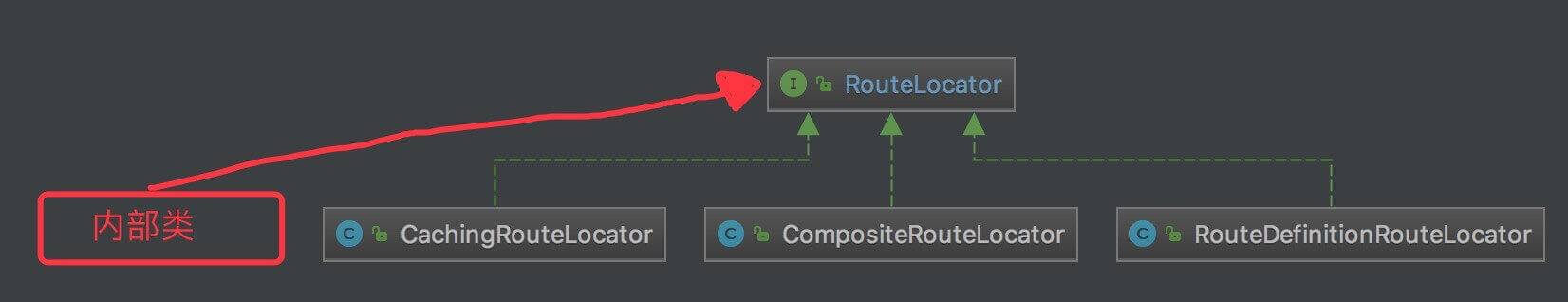

在上文中,我们也看到了 RouteLocator 的多个实现类,类图如下 :
- 本文只解析 CompositeRouteLocator / CachingRouteLocator 的源码实现。其他的实现类会在后面文章详细解析。
- 自定义的 RouteLocator ,通过内部类实现,类图暂时不好体现。
4. CompositeRouteLocator
org.springframework.cloud.gateway.route.CompositeRouteLocator
,组合多种 RouteLocator 的实现类,为 RoutePredicateHandlerMapping 提供统一入口访问路由。代码如下 :
public class CompositeRouteLocator implements RouteLocator {
private final Flux<RouteLocator> delegates;
public CompositeRouteLocator(Flux<RouteLocator> delegates) {
this.delegates = delegates;
}
@Override
public Flux<Route> getRoutes() {
return this.delegates.flatMap(RouteLocator::getRoutes);
}
}
#getRoutes()
方法,提供统一方法,将组合的delegates
的路由全部返回。
5. CachingRouteLocator
org.springframework.cloud.gateway.route.CachingRouteLocator
,缓存路由的 RouteLocator 实现类。RoutePredicateHandlerMapping 调用 CachingRouteLocator 的 RouteLocator#getRoutes()
方法,获取路由。
CachingRouteLocator 代码如下 :
public class CachingRouteLocator implements RouteLocator {
private final RouteLocator delegate;
/**
* 路由缓存
*/
private final AtomicReference<List<Route>> cachedRoutes = new AtomicReference<>();
public CachingRouteLocator(RouteLocator delegate) {
this.delegate = delegate;
this.cachedRoutes.compareAndSet(null, collectRoutes());
}
@Override
public Flux<Route> getRoutes() {
return Flux.fromIterable(this.cachedRoutes.get());
}
/**
* Sets the new routes
* @return old routes
*/
public Flux<Route> refresh() {
return Flux.fromIterable(this.cachedRoutes.getAndUpdate(
routes -> CachingRouteLocator.this.collectRoutes()));
}
private List<Route> collectRoutes() {
List<Route> routes = this.delegate.getRoutes().collectList().block();
// 排序
AnnotationAwareOrderComparator.sort(routes);
return routes;
}
@EventListener(RefreshRoutesEvent.class)
/* for testing */ void handleRefresh() {
refresh();
}
}
cachedRoutes
属性,路由缓存。- CachingRouteLocator 构造方法,调用
#collectRoutes()
方法获得路由,并缓存到cachedRoutes
属性。 #collectRoutes()
方法,从delegate
获取路由数组。#getRoutes()
方法,返回路由缓存。#refresh()
方法,刷新缓存cachedRoutes
属性。#handleRefresh()
方法,监听org.springframework.context.ApplicationEvent.RefreshRoutesEvent
事件,刷新缓存。
GatewayWebfluxEndpoint 有一个 HTTP API 调用了 ApplicationEventPublisher ,发布 RefreshRoutesEvent 事件。代码如下 :
@RestController
@RequestMapping("${management.context-path:/application}/gateway")
public class GatewayWebfluxEndpoint implements ApplicationEventPublisherAware {
// ... 省略其他代码
/**
* 应用事件发布器
*/
private ApplicationEventPublisher publisher;
@PostMapping("/refresh")
public Mono<Void> refresh() {
this.publisher.publishEvent(new RefreshRoutesEvent(this));
return Mono.empty();
}
}
POST "/refresh
,发布 RefreshRoutesEvent 事件。CachingRouteLocator 监听到该事件,刷新缓存。
