1. 概述

本文主要分享 Elastic-Job-Cloud 云作业应用配置和云作业配置变更对作业调度的影响，作为《Elastic-Job-Cloud 源码分析 —— 作业调度（一）》的补充内容。所以需要你对作业调度已经有一定了解的基础上。

2. 云作业操作

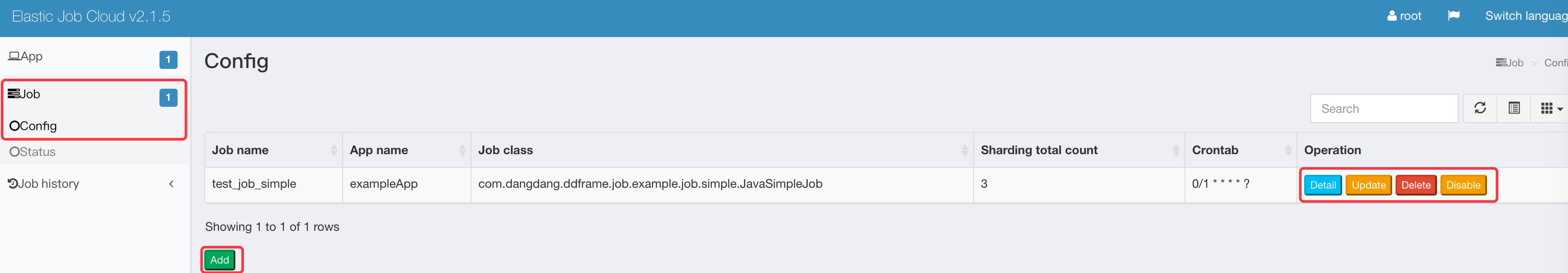

我们可以使用运维平台或 Restful API 对云作业进行操作。前者是对后者的界面包装，如下图所示：

2.1 注册云作业配置

《Elastic-Job-Cloud 源码分析 —— 作业配置》「3.1.1 操作云作业配置」有详细解析。

2.2 禁用云作业

调用 CloudJobRestfulApi#disable(...) 方法，禁用云作业，实现代码如下：

@POST
@Path("/{jobName}/disable")
public void disable(@PathParam("jobName") final String jobName) {
   if (configService.load(jobName).isPresent()) {
       // 将作业放入禁用队列
       facadeService.disableJob(jobName);
       // 停止调度作业
       producerManager.unschedule(jobName);
   }
}

调用 FacadeService#disableJob(...) 方法，将作业放入禁用作业队列。实现代码如下：

// FacadeService.java
public void disableJob(final String jobName) {
   disableJobService.add(jobName);
}

// DisableJobService.java
public void add(final String jobName) {
   if (regCenter.getNumChildren(DisableJobNode.ROOT) > env.getFrameworkConfiguration().getJobStateQueueSize()) {
       log.warn("Cannot add disable job, caused by read state queue size is larger than {}.", env.getFrameworkConfiguration().getJobStateQueueSize());
       return;
   }
   // 将作业放入禁用队列
   String disableJobNodePath = DisableJobNode.getDisableJobNodePath(jobName);
   if (!regCenter.isExisted(disableJobNodePath)) {
       regCenter.persist(disableJobNodePath, jobName);
   }
}

// DisableJobNode.java
final class DisableJobNode {

    static final String ROOT = StateNode.ROOT + "/disable/job";

    private static final String DISABLE_JOB = ROOT + "/%s"; // %s = ${JOB_NAME}
}

DisableJobService，禁用作业队列服务。
禁用作业队列存储在注册中心( Zookeeper )的持久数据节点 /${NAMESPACE}/state/disable/job/${JOB_NAME}，存储值为作业名称。使用 zkClient 查看如下：

[zk: localhost:2181(CONNECTED) 6] ls /elastic-job-cloud/state/disable/job
[test_job_simple]

调用 ProducerManager#unschedule(...) 方法，停止调度作业。实现代码如下：

public void unschedule(final String jobName) {
   // 杀死作业对应的 Mesos 任务们
   for (TaskContext each : runningService.getRunningTasks(jobName)) {
       schedulerDriver.killTask(Protos.TaskID.newBuilder().setValue(each.getId()).build());
   }
   // 将作业从运行时队列删除
   runningService.remove(jobName);
   // 将作业从待运行队列删除
   readyService.remove(Lists.newArrayList(jobName));
   // 停止作业调度
   Optional<CloudJobConfiguration> jobConfig = configService.load(jobName);
   if (jobConfig.isPresent()) {
       transientProducerScheduler.deregister(jobConfig.get());
   }
}

调用 SchedulerDriver#killTask(...) 方法，杀死作业对应的 Mesos 任务们，适用常驻作业。Elastic-Job-Cloud-Scheduler 会接收到 Mesos 杀死任务的请求，调用 TaskExecutor#killTask(...) 方法，停止任务调度。实现代码如下：

// TaskExecutor.java
public final class TaskExecutor implements Executor {

    @Override
    public void killTask(final ExecutorDriver executorDriver, final Protos.TaskID taskID) {
        // 更新 Mesos 任务状态，已杀死。
        executorDriver.sendStatusUpdate(Protos.TaskStatus.newBuilder().setTaskId(taskID).setState(Protos.TaskState.TASK_KILLED).build());
        // 关闭该 Mesos 任务的调度
        DaemonTaskScheduler.shutdown(taskID);
    }
}

// DaemonTaskScheduler.java
/**
* 停止任务调度.
*
* @param taskID 任务主键
*/
public static void shutdown(final Protos.TaskID taskID) {
   // 移除任务的 Quartz Scheduler
   Scheduler scheduler = RUNNING_SCHEDULERS.remove(taskID.getValue());
   // 关闭任务的 Quartz Scheduler
   if (null != scheduler) {
       try {
           scheduler.shutdown();
       } catch (final SchedulerException ex) {
           throw new JobSystemException(ex);
       }
   }
}

调用 RunningService#remove(...) 方法，将作业从运行时队列删除。
调用 ReadyService#remove(...) 方法，将作业从待运行队列删除。
调用 TransientProducerScheduler#deregister(...) 方法，停止作业调度，适用瞬时作业。实现代码如下：

synchronized void deregister(final CloudJobConfiguration jobConfig) {
    // 移除作业
    repository.remove(jobConfig.getJobName());
    // 若 cron 不再对应有作业调度，移除 Quartz Scheduler 对 cron 对应的 Quartz Job
    String cron = jobConfig.getTypeConfig().getCoreConfig().getCron();
    if (!repository.containsKey(buildJobKey(cron))) {
        try {
            scheduler.unscheduleJob(TriggerKey.triggerKey(cron));
        } catch (final SchedulerException ex) {
            throw new JobSystemException(ex);
        }
    }
}

2.3 启动云作业

调用 CloudJobRestfulApi#enable(...) 方法，启用云作业，实现代码如下：

@DELETE
@Path("/{jobName}/disable")
public void enable(@PathParam("jobName") final String jobName) throws JSONException {
   Optional<CloudJobConfiguration> configOptional = configService.load(jobName);
   if (configOptional.isPresent()) {
       // 将作业移出禁用队列
       facadeService.enableJob(jobName);
       // 重新调度作业
       producerManager.reschedule(jobName);
   }
}

调用 FacadeService#enableJob(...) 方法，将作业移出禁用作业队列。实现代码如下：

// FacadeService.java
public void enableJob(final String jobName) {
   disableJobService.remove(jobName);
}

// DisableJobService.java
public void remove(final String jobName) {
   regCenter.remove(DisableJobNode.getDisableJobNodePath(jobName));
}

调用 ProducerManager#reschedule(...) 方法，将作业重新调度。实现代码如下：

public void reschedule(final String jobName) {
   // 停止调度作业
   unschedule(jobName);
   // 调度作业
   Optional<CloudJobConfiguration> jobConfig = configService.load(jobName);
   if (jobConfig.isPresent()) {
       schedule(jobConfig.get());
   }
}

- 调用 #unschedule(...) 方法，停止调度作业。
- 调用 #schedule(...) 方法，调度作业，在《Elastic-Job-Cloud 源码分析 —— 作业调度（一）》有详细解析。

2.4 更新云作业配置

调用 CloudJobRestfulApi#update(...) 方法，更新云作业配置，实现代码如下：

// CloudJobRestfulApi.java
@PUT
@Path("/update")
@Consumes(MediaType.APPLICATION_JSON)
public void update(final CloudJobConfiguration jobConfig) {
   producerManager.update(jobConfig);
}

// ProducerManager.java
public void update(final CloudJobConfiguration jobConfig) {
   Optional<CloudJobConfiguration> jobConfigFromZk = configService.load(jobConfig.getJobName());
   if (!jobConfigFromZk.isPresent()) {
       throw new JobConfigurationException("Cannot found job '%s', please register first.", jobConfig.getJobName());
   }
   // 修改云作业配置
   configService.update(jobConfig);
   // 重新调度作业
   reschedule(jobConfig.getJobName());
}

调用 ConfigService#update(jobConfig) 方法，修改云作业配置。实现代码如下：

public void update(final CloudJobConfiguration jobConfig) {
   regCenter.update(CloudJobConfigurationNode.getRootNodePath(jobConfig.getJobName()), CloudJobConfigurationGsonFactory.toJson(jobConfig));
}

调用 #reschedule(...) 方法，重新调度作业。此处的调用是重复的，实际只需 CloudJobConfigurationListener 监听到配置变化，调用 #reschedule(...) 方法即可。

存储在注册中心( Zookeeper )的云作业配置被更新时，云作业配置变更监听( CloudJobConfigurationListener )会监听到，并执行更新相应逻辑，实现代码如下：

public final class CloudJobConfigurationListener implements TreeCacheListener {

    @Override
    public void childEvent(final CuratorFramework client, final TreeCacheEvent event) throws Exception {
        String path = null == event.getData() ? "" : event.getData().getPath();
        if (isJobConfigNode(event, path, Type.NODE_ADDED)) {
            // .... 省略无关代码
        } else if (isJobConfigNode(event, path, Type.NODE_UPDATED)) {
            CloudJobConfiguration jobConfig = getJobConfig(event);
            if (null == jobConfig) {
                return;
            }
            // 从待执行队列中删除相关作业
            if (CloudJobExecutionType.DAEMON == jobConfig.getJobExecutionType()) {
                readyService.remove(Collections.singletonList(jobConfig.getJobName()));
            }
            // 设置禁用错过重执行
            if (!jobConfig.getTypeConfig().getCoreConfig().isMisfire()) {
                readyService.setMisfireDisabled(jobConfig.getJobName());
            }
            // 重新调度作业
            producerManager.reschedule(jobConfig.getJobName());
        } else if (isJobConfigNode(event, path, Type.NODE_REMOVED)) {
            // .... 省略无关代码
        }
    }

}

CloudJobConfigurationListener 实现 TreeCacheListener 实现对 Zookeeper 数据变更的监听。对 TreeCacheListener 感兴趣的同学，可以查看 Apache Curator 相关知识。
调用 ReadyService#remove(...) 方法，将作业从待运行队列删除。TODO，为啥要删除？
调用 ReadyService#setMisfireDisabled(...) 方法，设置禁用错过重执行。实现代码如下：

public void setMisfireDisabled(final String jobName) {
   Optional<CloudJobConfiguration> cloudJobConfig = configService.load(jobName);
   if (cloudJobConfig.isPresent() && null != regCenter.getDirectly(ReadyNode.getReadyJobNodePath(jobName))) {
       regCenter.persist(ReadyNode.getReadyJobNodePath(jobName), "1");
   }
}

- 瞬时作业开启 misfire 功能时，当任务执行过久触发 misifre 会不断累积待执行次数。如果关闭 misfire 功能，需要将多次执行次数归 "1"。
调用 ProducerManager#reschedule(...) 方法，重新调度作业。

2.5 注销云作业

调用 CloudJobRestfulApi#deregister(...) 方法，注销云作业，实现代码如下：

// CloudJobRestfulApi.java
@DELETE
@Path("/deregister")
@Consumes(MediaType.APPLICATION_JSON)
public void deregister(final String jobName) {
   producerManager.deregister(jobName);
}

// ProducerManager.java
public void deregister(final String jobName) {
   Optional<CloudJobConfiguration> jobConfig = configService.load(jobName);
   if (jobConfig.isPresent()) {
       //  从作业禁用队列中删除作业
       disableJobService.remove(jobName);
       // 删除云作业
       configService.remove(jobName);
   }
   // 停止调度作业
   unschedule(jobName);
}

调用 DisableJobService#remove(...) 方法，从作业禁用队列中删除作业，实现代码如下：

public void remove(final String jobName) {
   regCenter.remove(DisableJobNode.getDisableJobNodePath(jobName));
}

调用 CloudJobConfigurationService#remove(...) 方法，删除云作业配置。
调用 #reschedule(...) 方法，重新调度作业。

存储在注册中心( Zookeeper )的云作业配置被删除时，云作业配置变更监听器( CloudJobConfigurationListener )会监听到，并执行删除相应逻辑，实现代码如下：

public final class CloudJobConfigurationListener implements TreeCacheListener {

    private final CoordinatorRegistryCenter regCenter;

    private final ProducerManager producerManager;

    private final ReadyService readyService;

    public CloudJobConfigurationListener(final CoordinatorRegistryCenter regCenter, final ProducerManager producerManager) {
        this.regCenter = regCenter;
        readyService = new ReadyService(regCenter);
        this.producerManager = producerManager;
    }

    @Override
    public void childEvent(final CuratorFramework client, final TreeCacheEvent event) throws Exception {
        String path = null == event.getData() ? "" : event.getData().getPath();
        if (isJobConfigNode(event, path, Type.NODE_ADDED)) {
            // ... 省略无关代码
        } else if (isJobConfigNode(event, path, Type.NODE_UPDATED)) {
            // ... 省略无关代码
        } else if (isJobConfigNode(event, path, Type.NODE_REMOVED)) {
            String jobName = path.substring(CloudJobConfigurationNode.ROOT.length() + 1, path.length());
            producerManager.unschedule(jobName);
        }
    }
}

调用 #reschedule(...) 方法，重新调度作业。

2.6 触发一次云作业

调用 CloudJobRestfulApi#trigger(...) 方法，触发一次云作业，实现代码如下：

@POST
@Path("/trigger")
@Consumes(MediaType.APPLICATION_JSON)
public void trigger(final String jobName) {
   // 常驻作业不允许触发一次作业
   Optional<CloudJobConfiguration> config = configService.load(jobName);
   if (config.isPresent() && CloudJobExecutionType.DAEMON == config.get().getJobExecutionType()) {
       throw new JobSystemException("Daemon job '%s' cannot support trigger.", jobName);
   }
   // 将瞬时作业放入待执行队列
   facadeService.addTransient(jobName);
}

目前常驻作业不支持触发一次云作业。如果想实现该功能，需要 Elastic-Job-Cloud-Scheduler 通过 Mesos 发送自定义消息，通知 Elastic-Job-Cloud-Executor 触发该作业对应的任务们。
调用 FacadeService#addTransient(...) 方法，将瞬时作业放入待执行队列。当且仅当云作业配置 JobCoreConfiguration.misfire = true 时，该作业在待执行队列的执行次数不断累积加一。在《Elastic-Job-Cloud 源码分析 —— 作业调度（一）》「3.2.3 ProducerJob」有详细解析。

3. 云作业应用操作

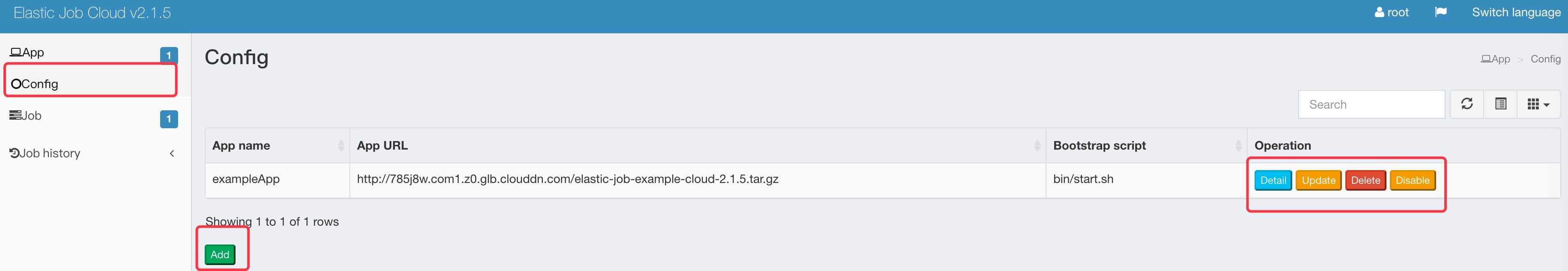

我们可以使用运维平台或 Restful API 对云作业应用进行操作。前者是对后者的界面包装，如下图所示：

3.1 注册云作业应用

《Elastic-Job-Cloud 源码分析 —— 作业配置》「2.2 操作云作业App配置」有详细解析。

3.2 更新云作业应用配置

调用 CloudAppRestfulApi#update(...) 方法，更新云作业应用配置，实现代码如下：

// CloudAppRestfulApi.java
@PUT
@Consumes(MediaType.APPLICATION_JSON)
public void update(final CloudAppConfiguration appConfig) {
   appConfigService.update(appConfig);
}

// CloudAppConfigurationService.java
public void update(final CloudAppConfiguration appConfig) {
   regCenter.update(CloudAppConfigurationNode.getRootNodePath(appConfig.getAppName()), CloudAppConfigurationGsonFactory.toJson(appConfig));
}

3.3 禁用云作业应用

调用 CloudAppRestfulApi#disable(...) 方法，禁用云作业应用，实现代码如下：

@POST
@Path("/{appName}/disable")
public void disable(@PathParam("appName") final String appName) {
   if (appConfigService.load(appName).isPresent()) {
       // 将应用放入禁用队列
       disableAppService.add(appName);
       // 停止应用对应所有作业的调度
       for (CloudJobConfiguration each : jobConfigService.loadAll()) {
           if (appName.equals(each.getAppName())) {
               producerManager.unschedule(each.getJobName());
           }
       }
   }
}

调用 DisableAppService#add(...) 方法，将应用放入禁用应用队列，实现代码如下：

// DisableAppService.java
public class DisableAppService {

    public void add(final String appName) {
        if (regCenter.getNumChildren(DisableAppNode.ROOT) > env.getFrameworkConfiguration().getJobStateQueueSize()) {
            log.warn("Cannot add disable app, caused by read state queue size is larger than {}.", env.getFrameworkConfiguration().getJobStateQueueSize());
            return;
        }
        String disableAppNodePath = DisableAppNode.getDisableAppNodePath(appName);
        if (!regCenter.isExisted(disableAppNodePath)) {
            regCenter.persist(disableAppNodePath, appName);
        }
    }
}

// DisableAppNode.java
final class DisableAppNode {

    static final String ROOT = StateNode.ROOT + "/disable/app";

    private static final String DISABLE_APP = ROOT + "/%s"; // %s = ${APP_NAME}
}

DisableAppService，禁用应用队列服务。
禁用应用队列存储在注册中心( Zookeeper )的持久数据节点 /${NAMESPACE}/state/disable/app/${APP_NAME}，存储值为应用名。使用 zkClient 查看如下：

[zk: localhost:2181(CONNECTED) 6] ls /elastic-job-cloud/state/disable/app
[example_app]

遍历应用对应所有作业，调用 ProducerManager#unschedule(...) 方法，停止作业调度。

3.4 启用云作业应用

调用 CloudAppRestfulApi#enable(...) 方法，启用云作业应用，实现代码如下：

// CloudAppRestfulApi.java
@DELETE
@Path("/{appName}/disable")
public void enable(@PathParam("appName") final String appName) throws JSONException {
   if (appConfigService.load(appName).isPresent()) {
       // 从禁用应用队列中删除应用
       disableAppService.remove(appName);
       // 重新开启应用对应所有作业的调度
       for (CloudJobConfiguration each : jobConfigService.loadAll()) {
           if (appName.equals(each.getAppName())) {
               producerManager.reschedule(each.getJobName());
           }
       }
   }
}

// DisableAppService.java
public void remove(final String appName) {
   regCenter.remove(DisableAppNode.getDisableAppNodePath(appName));
}

3.5 注销云作业应用

调用 CloudAppRestfulApi#deregister(...) 方法，注销云作业应用，实现代码如下：

@DELETE
@Path("/{appName}")
@Consumes(MediaType.APPLICATION_JSON)
public void deregister(@PathParam("appName") final String appName) {
   if (appConfigService.load(appName).isPresent()) {
       // 移除应用和应用对应所有作业的配置
       removeAppAndJobConfigurations(appName);
       // 停止应用对应的执行器( Elastic-Job-Cloud-Scheduler )
       stopExecutors(appName);
   }
}

调用 #removeAppAndJobConfigurations(...) 方法，移除应用和应用对应所有作业的配置，实现代码如下：

private void removeAppAndJobConfigurations(final String appName) {
   // 注销(移除)应用对应所有作业的配置
   for (CloudJobConfiguration each : jobConfigService.loadAll()) {
       if (appName.equals(each.getAppName())) {
           producerManager.deregister(each.getJobName());
       }
   }
   // 从禁用应用队列中删除应用
   disableAppService.remove(appName);
   // 删除云作业App配置
   appConfigService.remove(appName);
}

调用 #stopExecutors(...) 方法，停止应用对应的执行器( Elastic-Job-Cloud-Scheduler )，实现代码如下：

// CloudAppRestfulApi.java
private void stopExecutors(final String appName) {
   try {
       Collection<ExecutorStateInfo> executorBriefInfo = mesosStateService.executors(appName);
       for (ExecutorStateInfo each : executorBriefInfo) {
           producerManager.sendFrameworkMessage(ExecutorID.newBuilder().setValue(each.getId()).build(),
                   SlaveID.newBuilder().setValue(each.getSlaveId()).build(), "STOP".getBytes());
       }
   } catch (final JSONException ex) {
       throw new JobSystemException(ex);
   }
}

// ProducerManager.java
public void sendFrameworkMessage(final ExecutorID executorId, final SlaveID slaveId, final byte[] data) {
    schedulerDriver.sendFrameworkMessage(executorId, slaveId, data);
}

调用 SchedulerDriver#sendFrameworkMessage(...) 方法，通过 Mesos 向云作业应用对应的执行器们( Elastic-Job-Cloud-Executor ) 发送消息为 "STOP" 从而关闭执行器。Elastic-Job-Cloud-Executor 会接收到 Mesos 消息，调用 TaskExecutor#frameworkMessage(...) 方法，关闭自己。实现代码如下：

@Override
public void frameworkMessage(final ExecutorDriver executorDriver, final byte[] bytes) {
    if (null != bytes && "STOP".equals(new String(bytes))) {
        log.error("call frameworkMessage executor stopped.");
        executorDriver.stop();
    }
}
