SkyWalking 源码分析 —— Agent 发送 Trace 数据

1. 概述

分布式链路追踪系统，链路的追踪大体流程如下：

1. Agent 收集 Trace 数据。
2. Agent 发送 Trace 数据给 Collector 。
3. Collector 接收 Trace 数据。
4. Collector 存储 Trace 数据到存储器，例如，数据库。

本文主要分享【第二部分】 SkyWalking Agent 发送 Trace 数据。

考虑到减少外部组件的依赖，Agent 收集到 Trace 数据后，不是写入外部消息队列( 例如，Kafka )或者日志文件，而是 Agent 写入内存消息队列，后台线程【异步】发送给 Collector 。

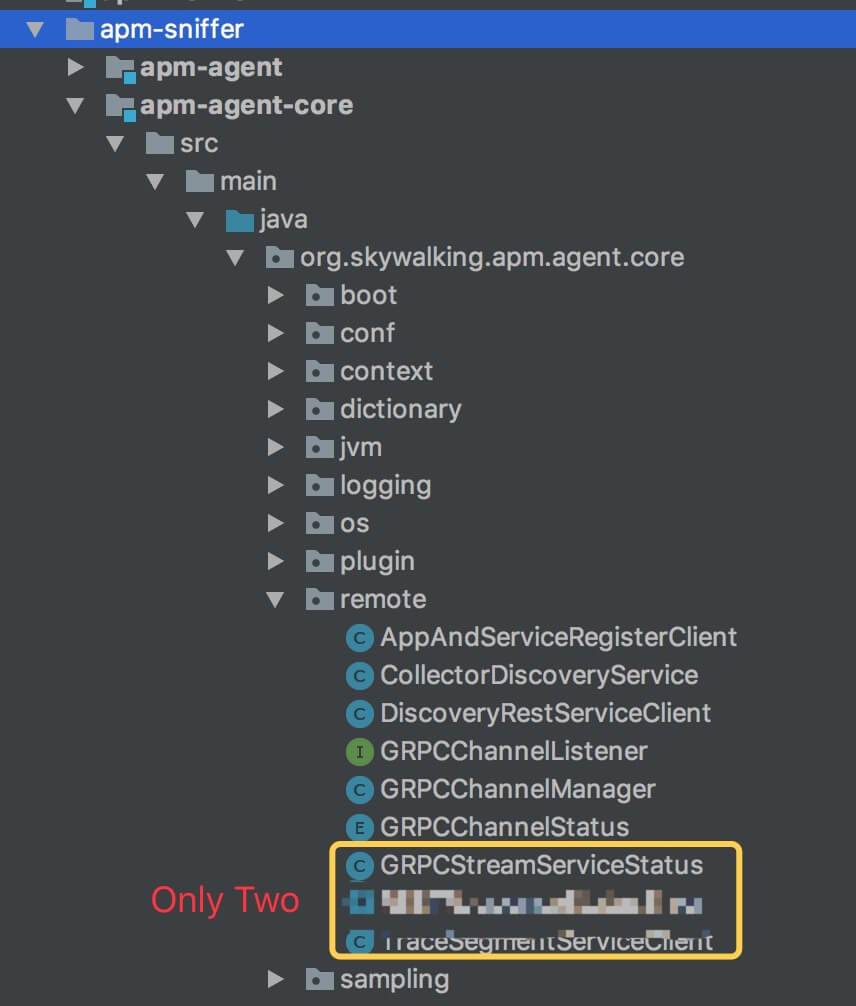

本文涉及的类非常少，如下图所示：

2. TraceSegmentServiceClient

org.skywalking.apm.agent.core.remote.TraceSegmentServiceClient ，TraceSegment 发送服务客户端。它是一个服务，也是一个客户端，负责将 TraceSegment 异步发送到 Collector 。

我们先来看看 TraceSegmentServiceClient 的属性：

• TIMEOUT 静态属性，发送等待超时时长，单位：毫秒。
• lastLogTime 属性，最后打印日志时间。该属性主要用于开发调试。
• segmentUplinkedCounter 属性，TraceSegment 发送数量。
• segmentAbandonedCounter 属性，TraceSegment 被丢弃数量。在 Agent 未连接上 Collector 时，产生的 TraceSegment 将被丢弃。
• carrier 属性，内存队列。在 《SkyWalking 源码分析 —— DataCarrier 异步处理库》 有对 DataCarrier 的详细解析。
• serviceStub 属性，非阻塞 Stub 。
• status 属性，连接状态。

下面，我们来介绍 TraceSegmentServiceClient 实现的接口以及对应的方法。

2.1 实现 BootService 接口

#beforeBoot() 方法，代码如下：

• 第 86 行：调用 GRPCChannelManager#addChannelListener(this) 方法，将自己添加到 GRPCChannelManager 中，作为一个监听器，从而调用 #statusChanged(GRPCChannelStatus) 方法，实现对连接状态( status )的监听处理。

#boot() 方法，代码如下：

• 第 95 至 97 行：创建 DataCarrier 对象，作为内存队列，并设置自己作为消费者，从而调用 #consume(List<TraceSegment> ) 方法，实现异步发送 TraceSegment 到 Collector 。

#afterBoot() 方法，代码如下：

• 第 102 行：调用 TracingContext.ListenerManager#add(this) 方法，将自己添加到 ListenerManager 中，作为一个监听器，从而调用 #afterFinished(TraceSegment) 方法，实现收集到新的 TraceSegment ，添加到内存队列。

#shutdown() 方法，代码如下：

• 第 107 行：调用 DataCarrier#shutdownConsumers() 方法，停止消费。

2.2 实现 GRPCChannelListener 接口

#statusChanged(GRPCChannelStatus) 方法，代码如下：

• 第 211 至 214 行：连接成功，创建 Stub 对象。
• 第 215 行：记录连接状态。

2.3 实现 TracingContextListener 接口

#afterFinished(TraceSegment) 方法，代码如下：

• 第 197 至 199 行：当 TraceSegment.ignore = true 时，忽略该 TraceSegment 。
• 第 201 行：提交 TraceSegment 到内存队列。

2.4 实现 IConsumer 接口

#consume(List<TraceSegment>) 方法，代码如下：

• —— 连接中 ——
• 第 119 行：创建 org.skywalking.apm.agent.core.remote。GRPCStreamServiceStatus 对象。
• 第 122 至 141 行：创建 StreamObserver 对象。在下面，我们可以看到 Agent 发送 TraceSegment 给 Collector 是非阻塞的方式，通过该对象，观察执行结果。
  • 第 130 行 || 第 139 行：当发生错误或者完成时，调用 GRPCStreamServiceStatus#finished() 方法，标记完成。为什么呢？下面会看到。
  • 第 134 行：调用 GRPCChannelManager#reportError(Throwable) 方法，汇报错误。如果是连接错误，GRPCChannelManager 会负责断开重连。
• 第 144 至 151 行：逐条非阻塞发送 TraceSegment 请求。
  • 第 146 行：调用 TraceSegment#transform() 方法，将 TraceSegment 转换成 org.skywalking.apm.network.proto.UpstreamSegment 对象，用于 gRPC 传输，参见 TraceSegmentService.proto 的数据结构定义。
    • DistributedTraceId#toUniqueId()
    • ID#transform()
    • AbstractTracingSpan#transform()
    • ExitSpan#transform()
    • LogDataEntity#transform()
    • TraceSegmentRef#transform()
    • KeyValuePair#transform()
  • 第 154 行：调用 StreamObserver#onCompleted() 方法，标记全部请求发送完成。
  • 第 157 至 159 行：调用 GRPCStreamServiceStatus#wait4Finish(maxTimeout) 方法，等待 Collector 处理完成。这就是为什么上面需要调用 GRPCStreamServiceStatus#finished() 方法。完成后，记录数量到 segmentUplinkedCounter 。
    • 注意，此处若等待完成超时，TraceSegment 依然在发送，或者被 Collector 处理中，直到最终的成功或失败。
• —— 未连接 ——
• 第 161 行：记录数量到 segmentAbandonedCounter 。
• —— ALL ——
• 调用 #printUplinkStatus() 方法，每三十秒，打印一次 segmentUplinkedCounter 和 segmentAbandonedCounter 数据。主要用于开发调试。另外，该方法会重置 segmentUplinkedCounter 和 segmentAbandonedCounter 计数。

ps：目前 DataCarrier 最长每 20 秒消费一次。

#onError(List<TraceSegment>, Throwable) 方法，当消费发生异常时，打印日志。
