硬盘 详解硬盘物理结构

前言

提示：硬盘分为机械硬盘和固态硬盘这2种。这里只讲解机械硬盘，固态硬盘的存储另当别论。

要想知道硬盘是如何存储数据的，就先明白硬盘的物理结构。

---

一、名称

机械硬盘，由于信息载体为磁性物质，故又称磁盘。

---

二、硬盘主要结构

在硬盘盒里面其实是由许许多多的圆形盘片、机械手臂、磁头与主轴马达所组成的。

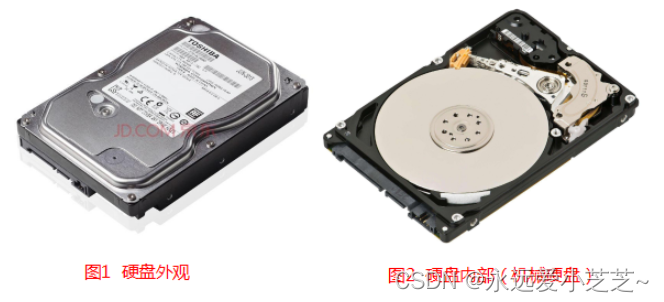

1. 硬盘内部结构

2. 硬盘运转状态

3. 磁头如何读写盘片数据

4. 盘片不止一块，磁头不止一个

5. 磁盘参数

6. 硬盘上的主引导扇区(BOOT SECTOR)

• 硬盘的0柱面、0磁头、1扇区称为主引导扇区，在这扇区里存放着一段代码：主引导记录MBR(Main Boot Record),它用于硬盘启动时将系统控制权转给用户指定的、在分区表中登记了的某个操作系统分区。

• MBR的内容是在硬盘分区时由分区软件写入该扇区的，MBR不属于任何一个操作系统，不随操作系统的不同而不同，即使不同，MBR也不会夹带操作系统的性质，具有公共引导的特性。

注意： MBR 程序不等于 操作系统（OS）程序，它们不是同一个东西。

---

三、工作情形

实际的数据都是写在具有磁性物质的盘片上，而读写主要是通过在机械手臂上的磁头（head）来达成。

实际运行时， 主轴马达让盘片转动，然后机械手臂可伸展让磁头在盘片上头进行读写的动作。

---

四、各主要部件说明

1）盘片和主马达

主马达就是一个小电机，作用是让盘片转动起来。通常数据写入当然就是以圆圈转圈的方式读写啰！

对于机械硬盘，最重要的结构是这些两面涂有磁性材料的盘片，在工作时会以每分钟7200转的速度旋转。
盘片的作用是记录数据，在盘片上有序的排列了很多的小颗粒材料，它们都是磁性物质，可以被永久磁化和改变磁极，这两个磁极就分别表示了计算机二进制中的0和1。
由于盘片是转动后读写数据的，所以，当初设计就是在类似盘片同心圆上面切出一个一个的小区块，这些小区块整合成一个圆形，让机器手臂上的磁头去存取。这个小区块就是磁盘的最小物理储存单位，称之为扇区 （sector），那同一个同心圆的扇区组合成的圆就是所谓的磁道（track）。
扇区容量：原本硬盘的扇区都是设计成 512Byte（即0.5KB） 的容量，但因为近期以来硬盘的容量越来越大，为了减少数据量的拆解，所以新的大容量硬盘已经有 4KByte（即4KB）的扇区设计！

由于单一盘片的容量有限，因此有的硬盘内部会有两个以上的盘片喔！
由于磁盘里面可能会有多个盘片，因此在所有盘片上面的同一个磁道可以组合成所谓的柱面 （cylinder）。

数据存储在盘片上的一个个扇区中。

1）1个扇区（磁道）可存储512Bytes的数据量；

2）一个平面中同一半径下的多个扇区共同组成了1个磁道；

3）一个盘片有2个盘面，每个盘面都对应一个磁头，负责读写数据；

4）一个硬盘可以有多个盘片；

5）同一半径下的多个磁道共同组成了1个柱面。

2）磁头和机械手臂

机械手臂的作用是控制来回磁头移动。
磁头的作用是在盘片上读写数据。磁头通过改变盘片上小颗粒磁性物质的磁极方向来完成写入数据的功能，通过感知盘片上磁性物质的磁极方向来完成读取数据的功能。

---

五、扇区中是如何表示01数据的？

硬盘是在硬质盘片（一般是铝合金，以前 IBM 也尝试过使用玻璃）上涂敷薄薄的一层铁磁性材料。这些磁粉被划分成称为磁道的若干个同心圆，在每个同心圆的磁道上就好像有无数的任 意排列的小磁铁，它们分别代表着0和1的状态。当这些小磁铁受到来自磁头的磁力影响时，其排列的方向会随之改变。利用磁头的磁力控制指定的一些小磁铁方 向，使每个小磁铁都可以用来储存信息。
写入时，磁头线圈上加电，在周围产生磁场，磁化其下的磁性材料；电流的方向不同，所以磁场的方向也不同，可以表示 0 和 1 的区别。
读取时，磁头线圈切割磁场线产生感应电流，磁性材料的磁场方向不同，所以产生的感应电流方向也不同。

---
