1、新建文件，然后打开图层管理器(快捷键“LA”)并新建两个图层(轮廓线层/线宽5mm，中心线层/线宽2.5mm/线型)。

修改下默认的标注样式(快捷键“D”)进入标注样式修改界面后点击“修改”接着对其中各项进行设置：

线：基线间距(8)、超出尺寸线(3)、起点偏

移量(0)

符号和箭头：箭头大小(3)、圆心标注(无)

文字：文字(一般设为3.5根据图形大小设置)、

从尺寸偏移(1)、文字对齐(ISO标准)

主单位：精度(0)、小数分隔符(句点)。

其它几项不需修改即可。

2、将中心线层置于当前图层，并绘制好中心线

3、用直线命令“L”绘制出钓钩的上面部分(高度为“38”的那部分)并将其下

面的的竖直两条直张也画好，长度适中即可，(因为其为中间线段，具体长

度可由后部分绘图过程

确定)

4、以A为圆心画直径为40的圆，以B为圆心画半径为48的圆，然后利用倒圆角命

令“F”输入半径值为“60”，然后选择直径40的圆和竖直线即可完成半径为

60的圆弧的绘制。用同样的方法(倒圆角“F”)再将半径为40的那段圆弧绘

制完。至此钓钩上部和中部绘制完成。

5、至于钓钩尖头处的圆弧的绘制必须做两个辅助的圆，然后通过与中心线的交

点找到圆心才可以把尖角处的半径40、半径23的两段圆弧绘制出来。而半径

为4的圆弧通过倒圆角或画圆(相切、相切、半径)完成。具体步骤如下。

6、首先以A为圆心画半径为60的辅助圆，其与最下端的那条水平中心线的交点为

C，然后以C为圆心画半径为40的圆。以B为圆心画半径为71画辅助圆，其

与上端的水平中心线的交步为D，然后以D为圆心画半径为23的圆。接着选择

“相切、相切、半径”的画图方式将半径为4的圆画出来。最后利用修剪工具

“TR”将多余的圆修剪掉至此图形的绘制完成。

7、标注：直接利用标注菜单下的，直线标注、直径标注、圆弧标注等就可以完

成图形的标注。

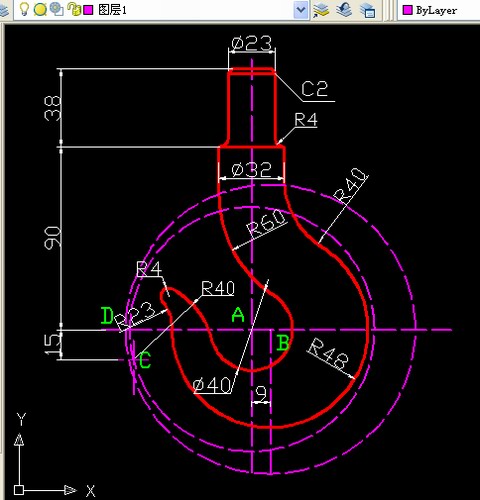

具体A、B、C、D的位置请看下面那张本人绘的CAD图。我把线宽调的比较的粗,点击图片放大点应该看得清楚。
