1、ARMV8 ARMV7的SP寄存器的介绍

(1)、ARMV7-aarch32的SP寄存器

在ARMV8-aarch32的状态下，有以下SP寄存器

sp
sp_usr
sp_svc
sp_abt
sp_und
sp_irq
sp_fiq
sp_mon
sp_hyp

注意:在armv7上，arm有七种模式:user、system、supervisor、abort、undefined、irq、fiq，再加两个扩展模式:hyp、monitor

(2)、ARMV8-aarch32的SP寄存器

ASRMV8为了与armv7兼容，在ARMV8-aarch32的状态下，SP寄存器同armv7的一致

sp
sp_usr
sp_svc
sp_abt
sp_und
sp_irq
sp_fiq
sp_mon
sp_hyp

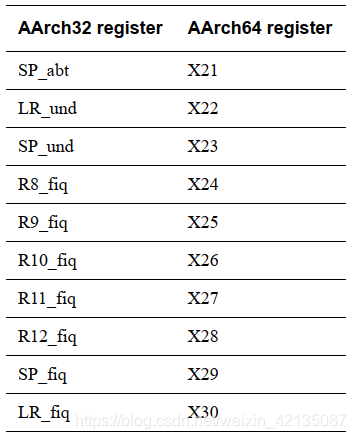

其实armv8的aarch32的这些寄存器，map到了Xx通用寄存器上:
在这里插入图片描述

(3)、ARMV8-aarch64的SP寄存器

在ARMV8-aarch64的状态下，有以下SP寄存器

SP_EL0 //当PSTATE.SP=0(SPSel.SP == 0)，高的级别访问的sp就是sp_el0
SP_EL1 //在EL1级别下使用
SP_EL2 //在EL2级别下使用
SP_EL3 //在EL3级别下使用

2、ARMV8 ARMV7的SP寄存器的使用举例

(1)、aarch32状态下读写SP的示例

(1)
FUNC thread_set_abt_sp , :
UNWIND(	.fnstart)
UNWIND(	.cantunwind)
	mrs	r1, cpsr
	cps	#CPSR_MODE_ABT     //-------------切换到abt模式
	mov	sp, r0             //-------------此时操作的sp就是sp_abt
	msr	cpsr, r1
	bx	lr
UNWIND(	.fnend)
END_FUNC thread_set_abt_sp

(2)
FUNC thread_set_und_sp , :
UNWIND(	.fnstart)
UNWIND(	.cantunwind)
	mrs	r1, cpsr
	cps	#CPSR_MODE_UND     //-------------切换到und模式
	mov	sp, r0             //-------------此时操作的sp就是sp_abt
	msr	cpsr, r1
	bx	lr
UNWIND(	.fnend)
END_FUNC thread_set_und_sp

(3)
FUNC thread_set_irq_sp , :
UNWIND(	.fnstart)
UNWIND(	.cantunwind)
	mrs	r1, cpsr
	cps	#CPSR_MODE_IRQ     //-------------切换到irq模式
	mov	sp, r0             //-------------此时操作的sp就是sp_abt
	msr	cpsr, r1
	bx	lr
UNWIND(	.fnend)
END_FUNC thread_set_irq_sp

(4)
FUNC thread_set_fiq_sp , :
UNWIND(	.fnstart)
UNWIND(	.cantunwind)
	mrs	r1, cpsr
	cps	#CPSR_MODE_FIQ     //-------------切换到fiq模式
	mov	sp, r0             //-------------此时操作的sp就是sp_abt
	msr	cpsr, r1
	bx	lr
UNWIND(	.fnend)
END_FUNC thread_set_fiq_sp

......

(2)、aarch64状态下读写SP的示例


/* The handler of native interrupt. */
.macro native_intr_handler mode:req
.......                    // 进入中断异常后，默认的SP就是SP_EL1
	msr	spsel, #0          // 在这里，将SP切换成SP_EL0
	mov	sp, x1
.......
	adr	x16, thread_nintr_handler_ptr       // 真正的中断处理函数，使用的是SP_EL0
.......
	/* Switch back to SP_EL1 */
	msr	spsel, #1         // 退出中断之前，再将SP切换成SP_EL1

	/* Update core local flags */
	ldr	w0, [sp, #THREAD_CORE_LOCAL_FLAGS]
	lsr	w0, w0, #THREAD_CLF_SAVED_SHIFT
	str	w0, [sp, #THREAD_CORE_LOCAL_FLAGS]
.......
	eret
1:	b	eret_to_el0
.endm
